Обзор МФУ Epson XP 600, прочистка печатающей головки.

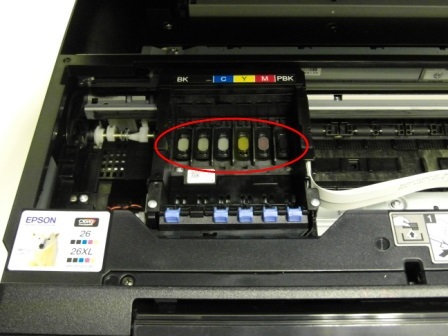

Epson Expression Premium XP 600 является МФУ, где используются в печати пять цветов (черные пигментные чернила, черные водорастворимые чернила, голубые водорастворимые чернила, пурпурные водорастворимые чернила, желтые водорастворимые чернила). Сам механизм установки и крепления картриджей очень похож на тот, что используют Canon или HP, рисунок 1. Поэтому, нет возможности легко промывать печатающую головку, как у предыдущих моделей Epson. У такого крепления картриджей есть один большой недостаток, а именно, плохой контакт картриджа и печатающей головки и поэтому печатающая головка подсасывает воздух.


Печатающая головка Epson Expression Premium XP-600

Рисунок 1.

Сохранен пьезоструйный способ печати. 360 дюз на черном пигментном цвете и по 180 дюз на каждом водорастворимом цвете для фотопечати, радует, что минимальная капля в этом МФУ 1,5 пл. и это дает высокую скорость печати, но при печати фотографии плохая передача полутонов (отсутствие цветов Light Magenta и Light Cyan). Текст печатает очень быстро до 32 страниц в минуту.

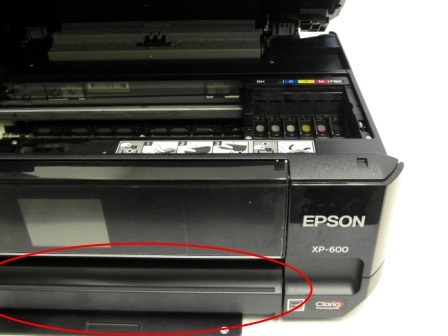

Единственный лоток для бумаги, который находится внизу, за счет чего возможна автоматическая двухсторонняя печать.


Лоток для бумаги Epson XP 600

Рисунок 2.

Wi-Fi и сетевое подключение упрощает печать с компьютера, а поддержка карт памяти Memory Stick, MMC, xD-Picture и USB позволяет печатать без компьютера.

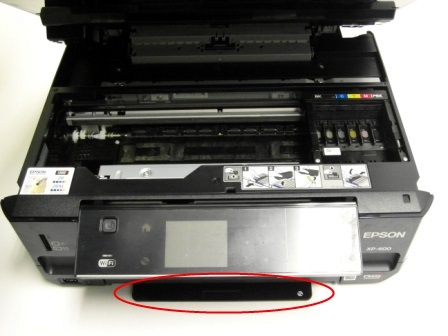

Способность печатать на дисках, что не предусмотрено в более дешевых моделях Epson XP, если печатать на дисках не надо, поддатчик дисков удобно крепится внизу МФУ.


Лоток для CD

Рисунок 3.

Далее мы покажем как снять и прочистить печатающую головку.

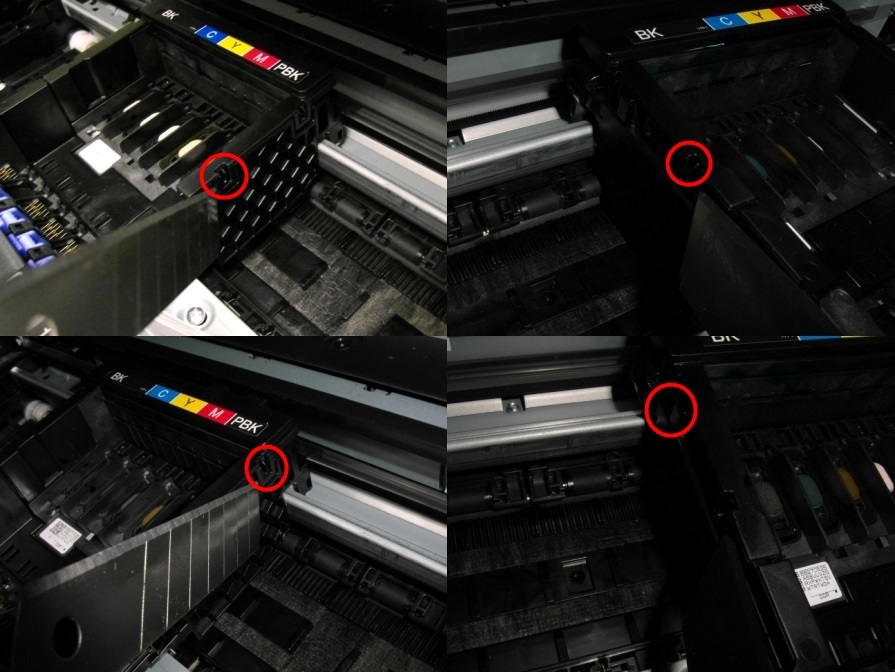

Для начала надо поддеть 4 защелки и снять пластмассовую крышку, рисунок 4.


Защелки крышки

Рисунок 4.

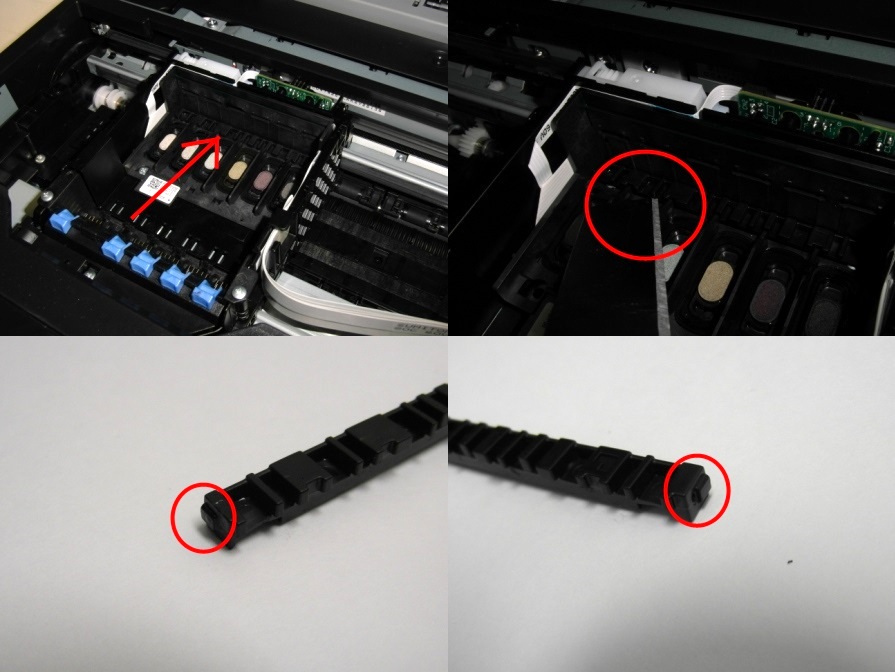

Снимаем пластмассовую крышку, для того что бы открутить 4 болта на печатающей головки поддеваем пластмассовую шторку, по краям выступы которые и держат её, рисунок 5.


Шторка в печатающей головки

Рисунок 5.

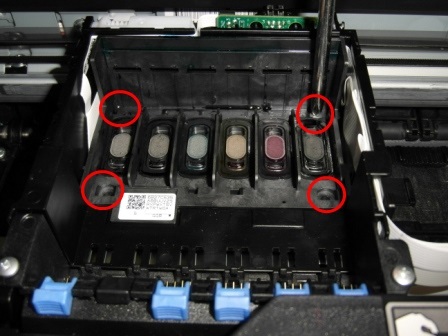

Откручиваем 4 болта, рисунок 6.


Болты в печатающей головки

Рисунок 6.

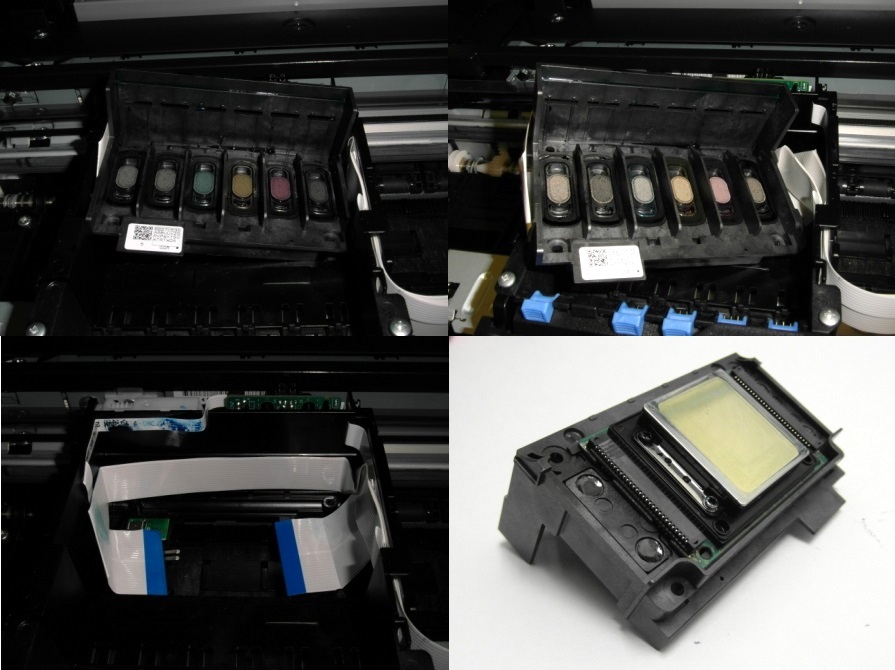

Снимаем печатающую головку, которая держится только на двух шлейфах, рисунок 7.


Снимаем печатающую головку

Рисунок 7.

Как вы видите, с двух сторон подходят шлейфа и плата находится очень близко к ''зеркалу'', и ничем не прикрыта, соответственно, промывка ультразвуком сложна, надо высушивать контакты феном перед установкой, рисунок 8.


Печатающая головка Epson Expression Premium XP-600

Рисунок 8.

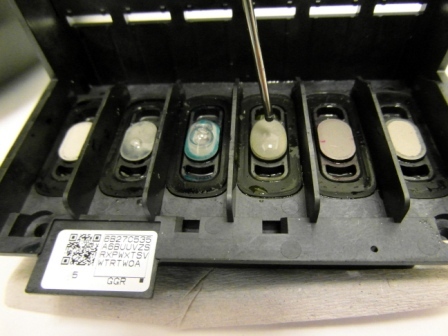

Мы положили печатающую головку на намоченную, промывочной жидкостью, салфетку (туалетную бумагу) и начали капать на печатающую головку промывочной жидкостью, рисунок 9.


Промывка печатающей головки Epson XP 600

Рисунок 9.

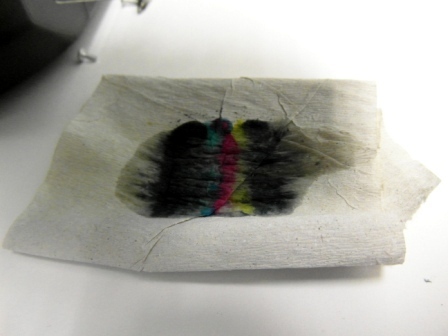

На салфетку вымывались чернила, рисунок 10.


Салфетка под печатащей головкой Epson XP 600

Рисунок 10.

Вымывать чернила нужно до тех пор, пока на салфетке не будет следов чернил. Так же надо следить что бы на плате и контактах печатающей головки не было влаги. Сборка МФУ происходит в обратном порядке.
