Прочистка печатающей головки Epson R290,T50,T59,P50,P59 в картинках.



Прочистка печатающей головки Epson R290,T50,T59,P50,P59 в картинках.

Рекомендуем нашу промывку с специальным промышленным химикатом для промывки принтера

В этой статье мы хотим показать, как можно прочистить печатающую головку в принтере Epson R290,T50,T59,P50,P59. Эти принтеры идентичны в механике, поэтому ремонт, разборка, прочистка печатающей головки для них одинакова. Другие принтеры этого производителя в общем разбираются так же, но есть свои нюансы. Все действия можно разделить на три этапа: Разборка принтера, Прочистка печатающей головки, Сборка принтера.

Вы можете посмотреть сервисный мануал Epson T50.

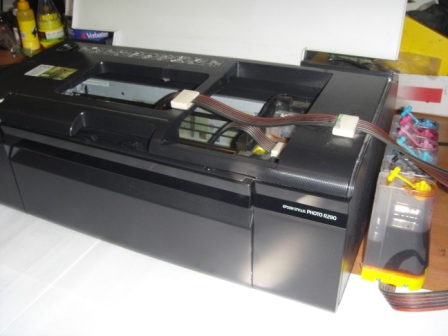

Итак, на рисунке 1 видим принтер Epson R290 с установленной СНПЧ, которому нужна прочистка печатающей головки. На его примере мы покажем, как можно легко разобрать, собрать принтер и прочистить печатающую головку.

Промывка головки Epson

Рис.1

Разборка принтера.

Открываем крышку принтера и видим каретку, которую нужно вывести в позицию замены картриджей для извлечения картриджей СНПЧ и дальнейшей работы по ремонту. Для того, что бы вывести каретку в позицию замены картриджей нужно - в выключенном состоянии принтера прокрутить шестеренку прохода бумаги в левой стороне принтера против часовой стрелки показанной на рисунке 2.

Прокрутить шестеренку

Рис.2

При прокрутке шестерни прохода бумаги, стопор, который блокировал каретку должен сдвинуться, как показано на рисунках 3, 4.

Промывка печатающей головки Epson

Рис.3

Стопор ушел

Рис.4

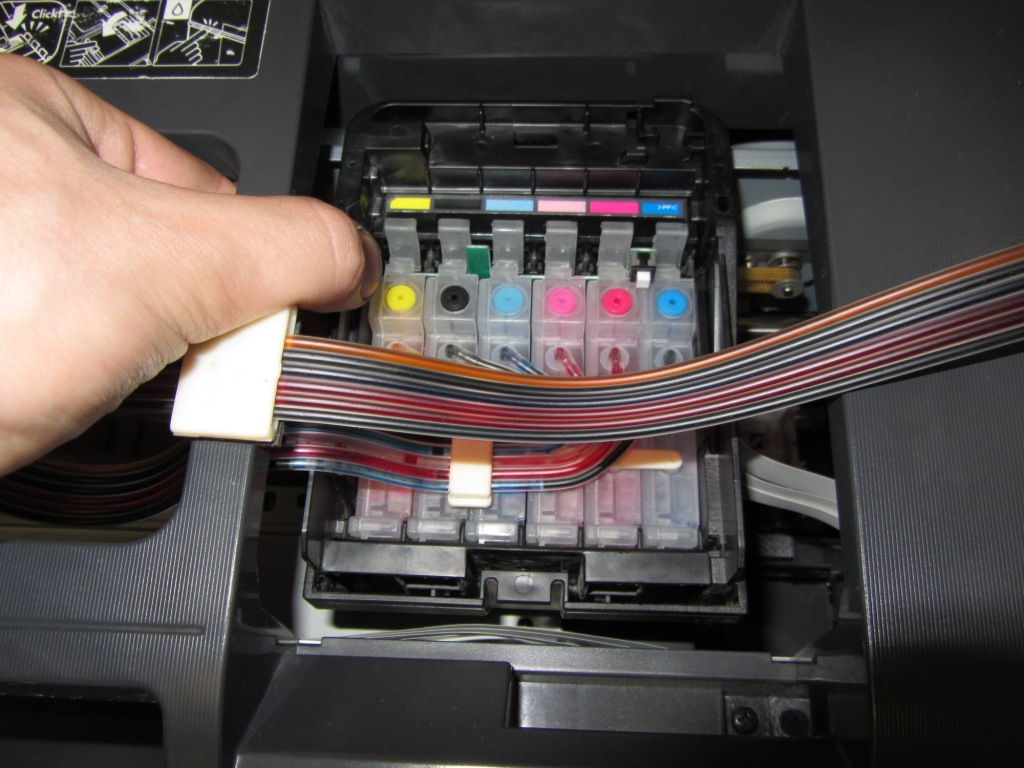

Вывести каретку в позицию замены картриджей, как показано на рисунке 5.

Каретка в позиции замены чернил

Рис.5

Извлекаем картриджи и видим печатающую головку.

Печатающая головка

Рис.6

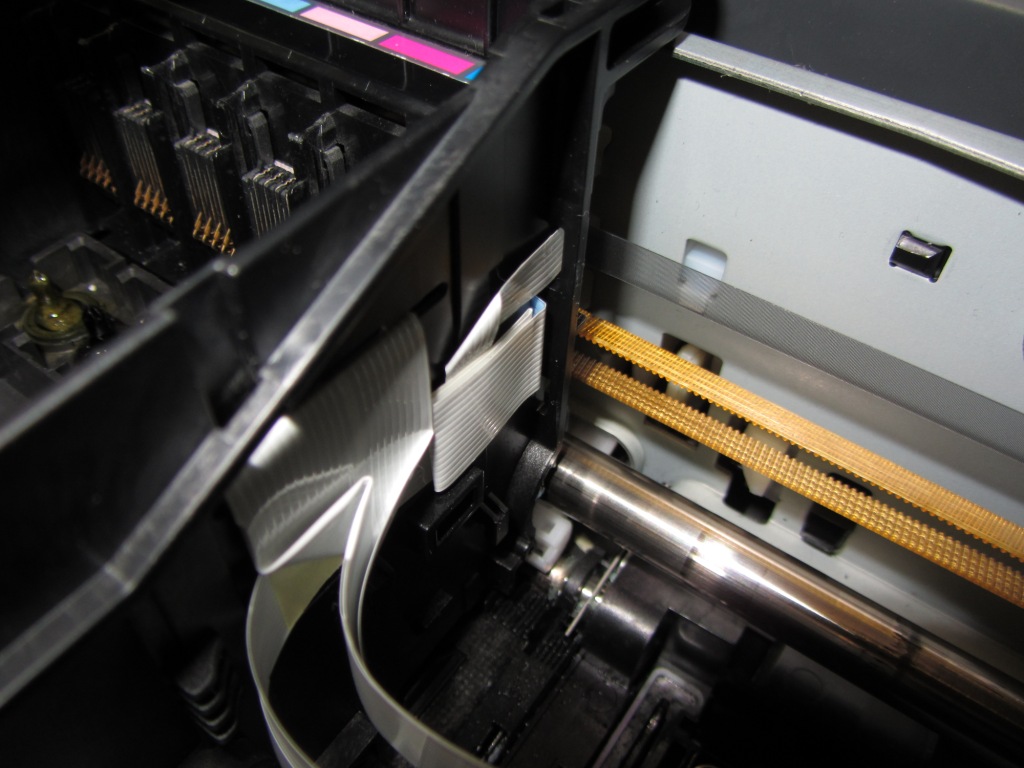

Сдвигаем каретку влево для извлечения электронного шлейфа из платы определения чипов картриджа (иначе известного как CSIC), как показано на рисунке 7, 8.

Извлекаем шлейф

Рис.7

Вытаскиваем шлейф

Рис.8

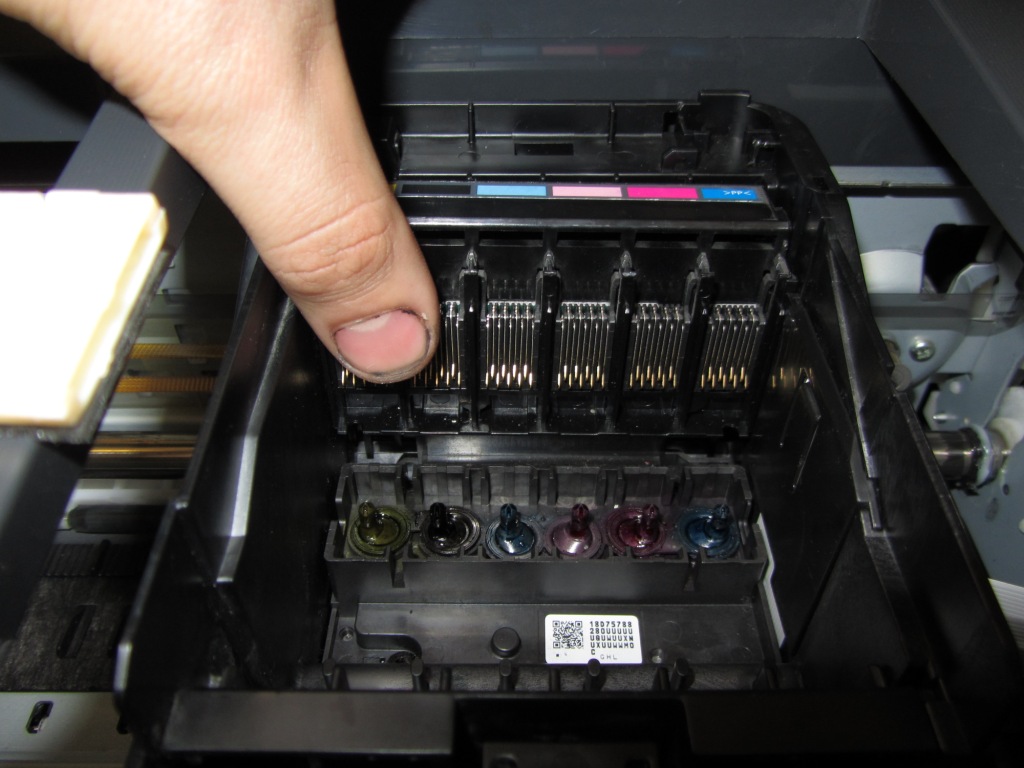

Для извлечения CSIC нужно надавить на две защелки, которые расположены за кареткой. Для начала, надавливаем на защелку на левой стороне, приподымая вверх левую сторону платы, затем справа надавливаем на защелку, как показано на рисунке 9, одновременно приподымая всю плату определения чипов рисунок 10.

Извлекаем CSIC

Рис.9

Извлекаем CSIC

Рис.10



Вид снятой платы

Обращаем внимание на выступы которыми плата фиксируется в каретке.



CSIC вид



CSIC вид

CSIC вид

Рогатка

Плату удобно снимать рогаткой.

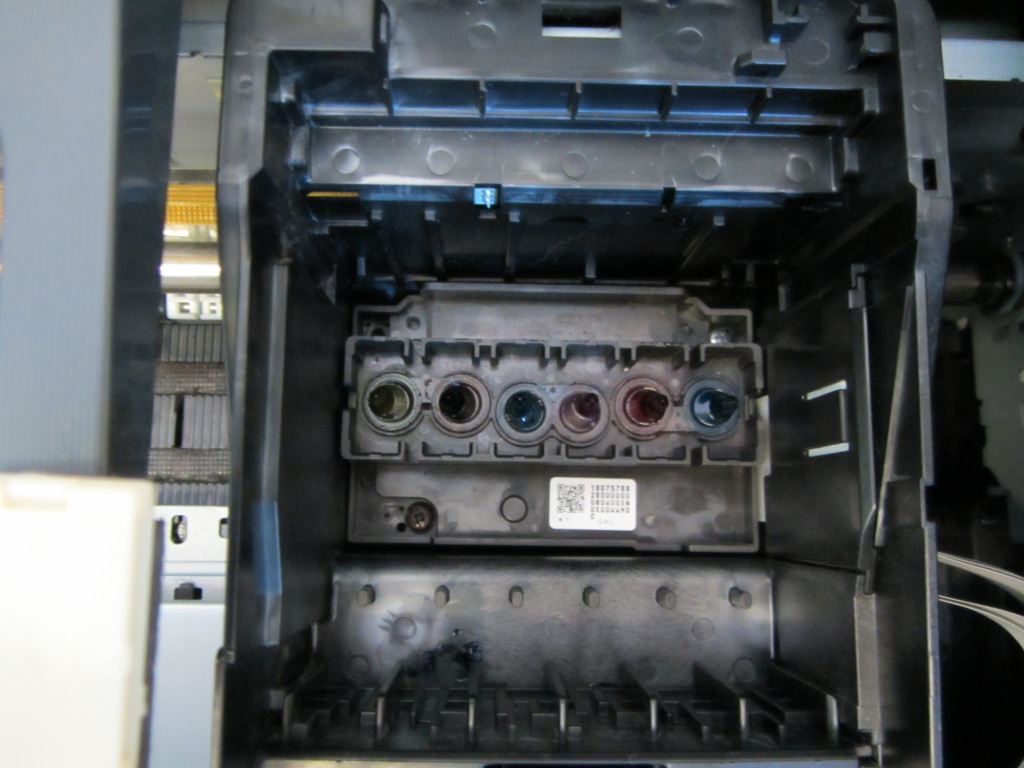

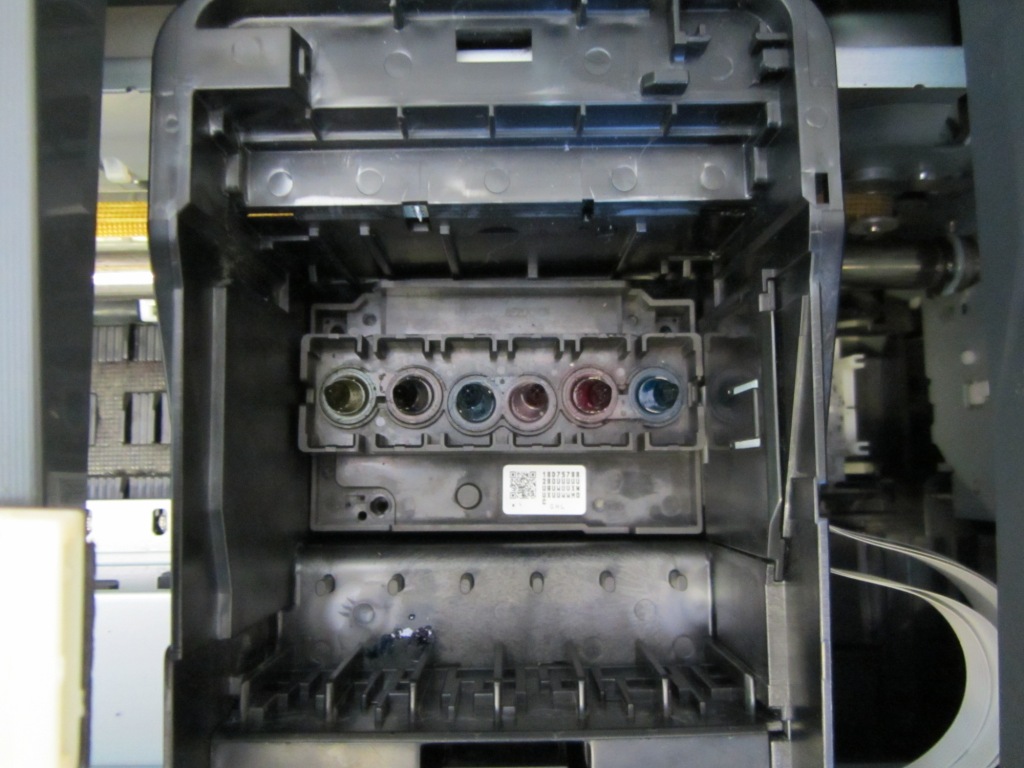

Когда сняли CSIC, нам нужно открутить 3 болта, крепящих печатающую головку к каретке как показано на рисунках 11,12.

Извлекаем печатающую головку

Рис.11

Извлекаем печатающую головку

Рис.12

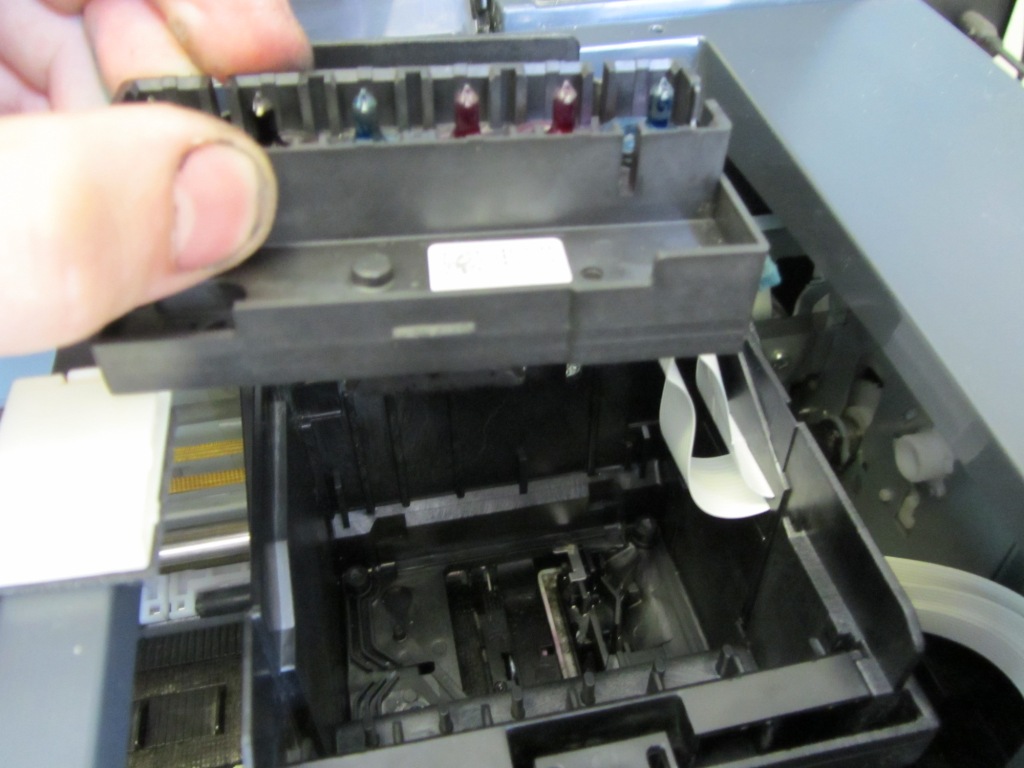

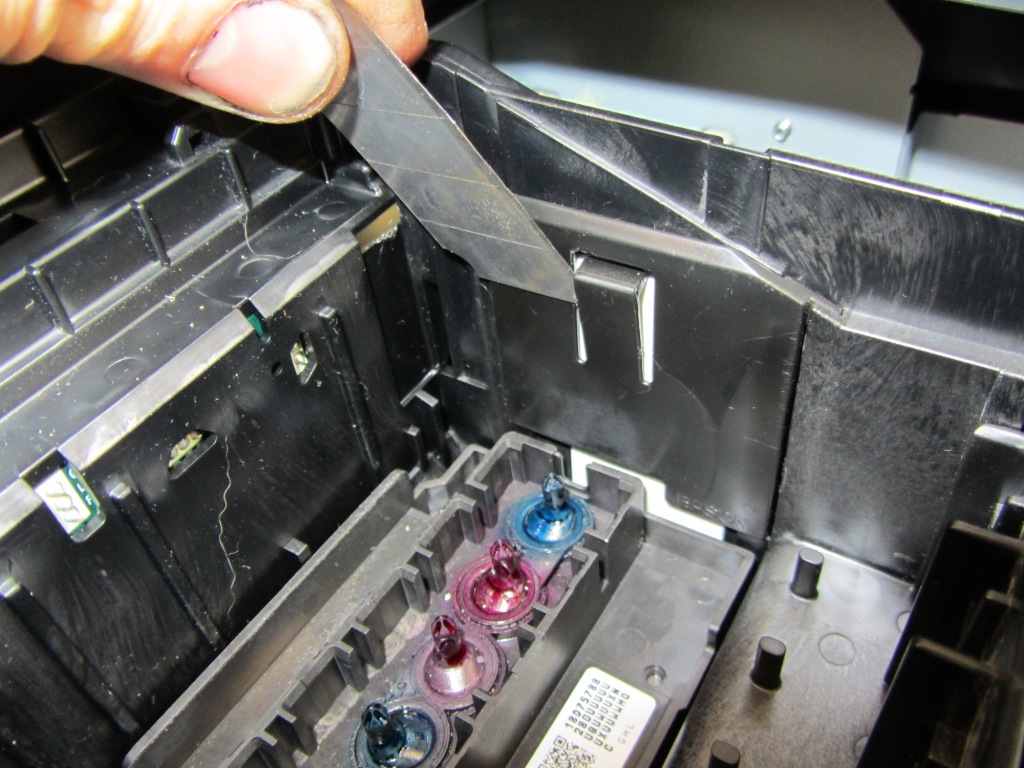

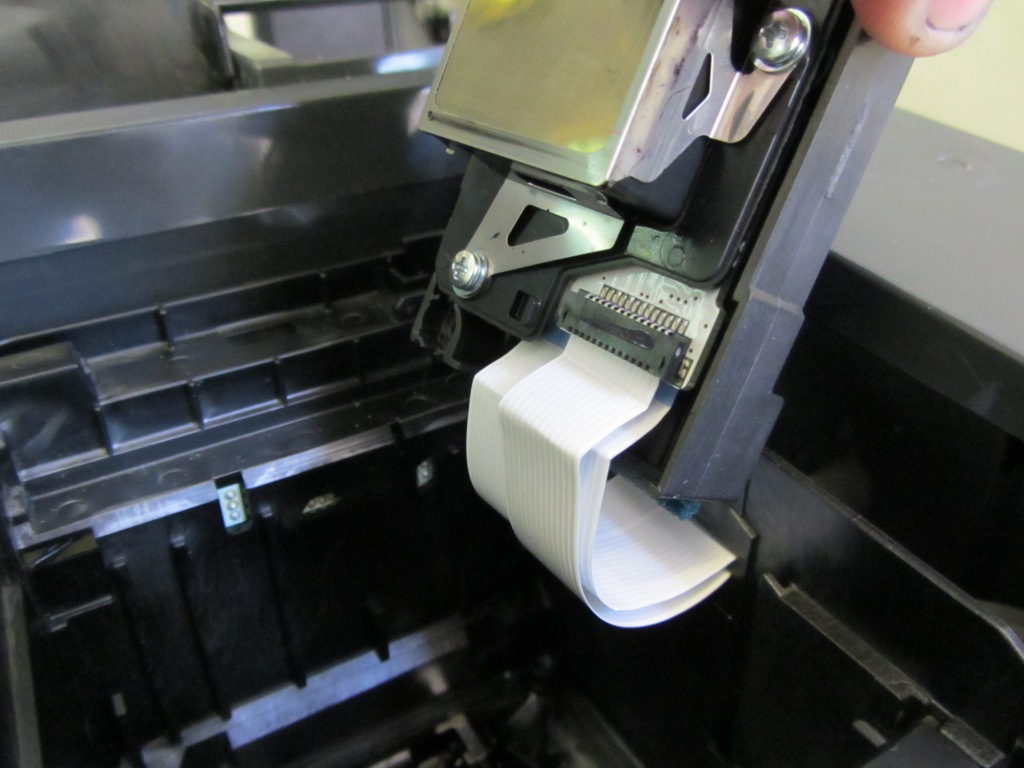

Нужно отсоединить электронные шлейфа которые подходят к печатающей головке, для этого снимаем пластину защищающая их от механического воздействия, как показано на рисунке 13, извлекаем печатающую головку и отсоединяем электронные шлейфа как на рисунке 14,15.

Отсоединяем шлейф

Рис.13

Отсоединяем шлейф

Рис.14

Отсоединяем шлейф

Рис.15

Итак, вот мы и сняли печатающую головку.

Печатающая головка

Рис.16

Каретка без головки

Рис.17

Первый этап, а именно разборка закончена, переходим к следующей стадии: прочистка печатающей головки.

Прочистка печатающей головки.

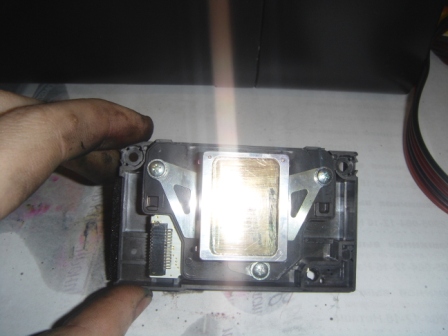

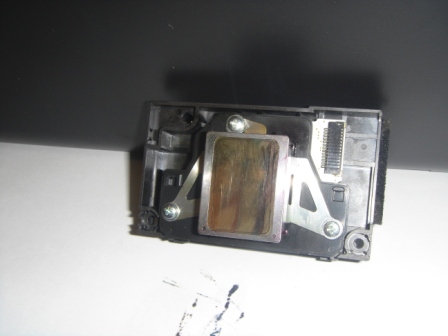

Необходимо очистить сухой чистой тряпкой зеркальную поверхность от чернил и пыли.

Очищаем головку

Рис.18

Выкачиваем из печатающей головки оставшиеся чернила. Как показано на рисунке 19, проделываем эту операцию со всеми шестью цветами.

Выкачиваем остатки чернил

Рис.19

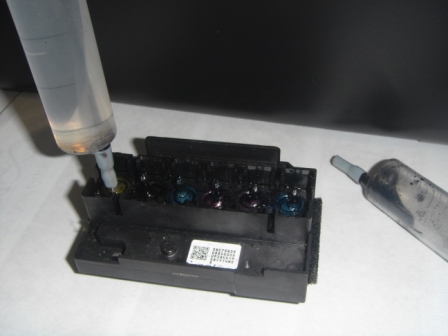

После того, как выкачали все чернила из печатающей головки нужно взять другой чистый (!) шприц с промывочной жидкостью и вставить в сопло рисунок 20,21.

Прочистка печатающей головки Epson

Рис.20

Промывка печатающей головки Epson



Рис.21

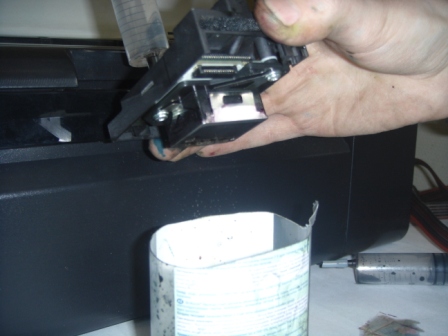

Подымаем печатающую головку вместе со шприцом и начинаем давить на поршень шприца. Сперва может капать промывочная жидкость из дюз рисунок 22,

Промывка головки Epson

Рис.22

затем может быть прерывистая “стенка” рисунок 23,

Промывка головки Epson

Рис.23

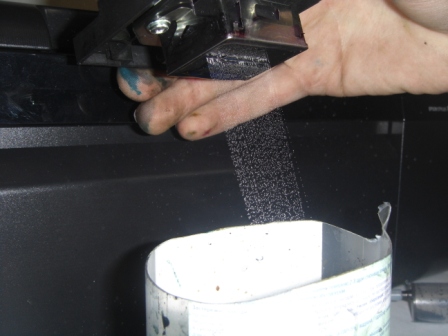

может сразу быть, что “стенка” не прерывистая, то есть все дюзы будут в хорошем состоянии рисунок 24. Для того, что бы тест дюз был отличный нужно добиться того бы не было пробелов, т.е. как показано на рисунке 24. Если у вас, так как показано на рисунке 22,23 нужно прекратить давить на поршень, аккуратно снять шприц с промывочной жидкостью, вставить в сопло шприц которым вы откачивали в самом начале краску из печатающей головки как показано на рисунке 25. После того как откачали промывочную жидкость, нужно опять вставить шприц с промывочной жидкостью и надавить на поршень. Нужно проделывать эти операции столько, сколько понадобится для того что бы “стенка” была ровной и непрерывной, т.е. такой как показана на рисунке 24.

Ровная стенка

Рис.24

В итоге у вас должно получиться, что на каждом из шести цветов в печатающей головке были ровные “стенки”. После того, как вы убедились, что полностью прочистили все цвета, нужно полностью выкачать всю промывочную жидкость из печатающей головки. Так же необходимо следить, что бы на плату в печатающей головке не попадала влага, электроникой наверх (!) рисунок 26

Моем аккуратно

Рис.25

нельзя вставлять печатающую головку с намоченной платой, это может привести к сгоранию печатающей головки ,если у вас попала влага то нужно обязательно высушить плату. Обычно это делается феном.

Очищаем головку

Рис.26

Очищаем головку

Рис.27

Лучше протереть печатающую головку сухой, чистой тряпкой, так же следует протереть контакты на электронном шлейфе который подсоединяется к печатающей головке рисунок 29,30. Если на шлейфа попадет влага то у вас может погореть предохранитель, транзисторы... можете подробно посмотреть в нашей статье Epson не видит картриджи.

Промывка головки Epson

Рис.28

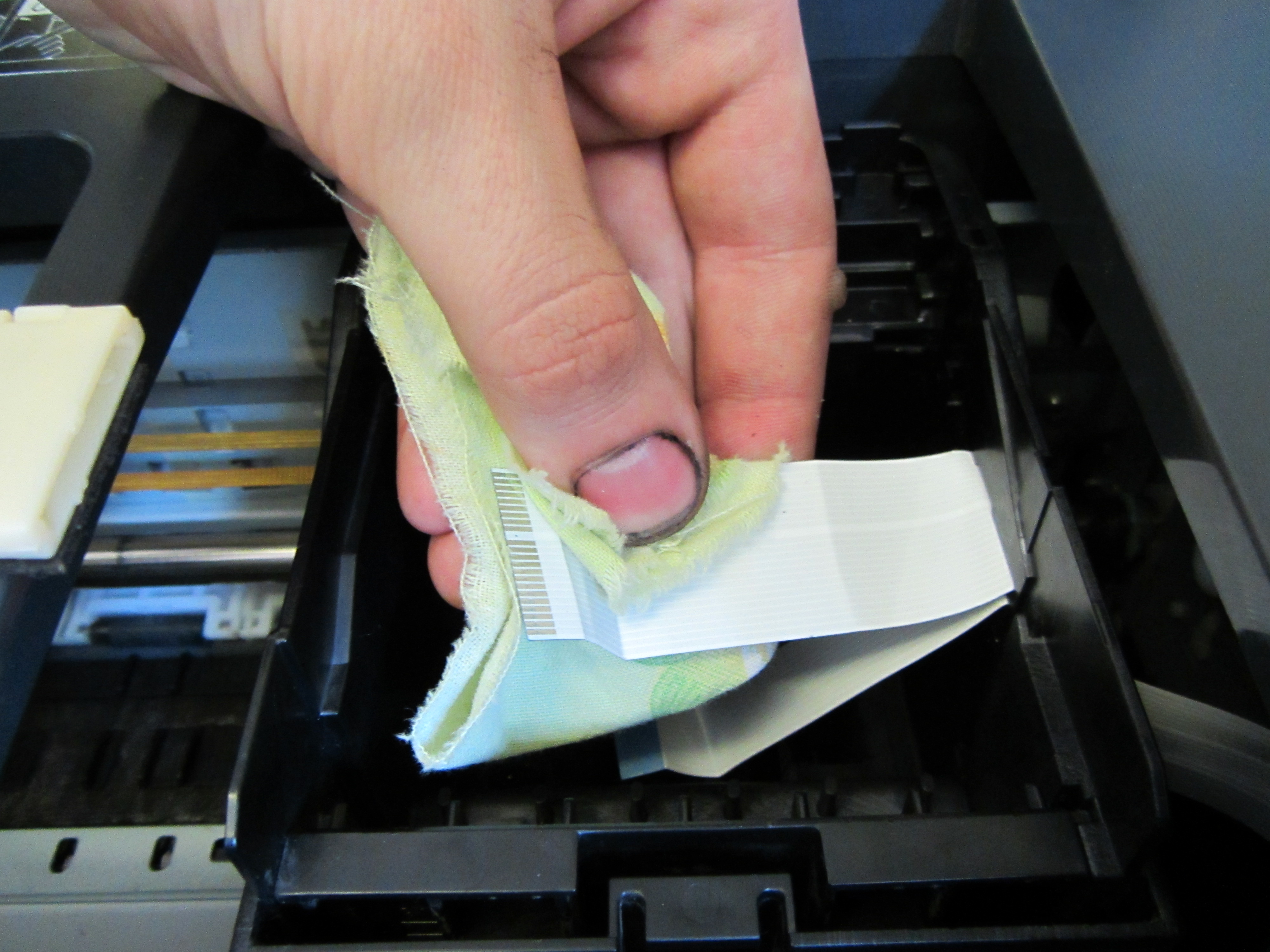

Промывка принтера Epson

Рис.29

Второйэтап, а именно прочистка печатающей головки закончена, переходим к следующей стадии: сборка принтера.

Сборка принтера.

Начинаем сборку: Сборка идет в обратном порядке разборки принтера.

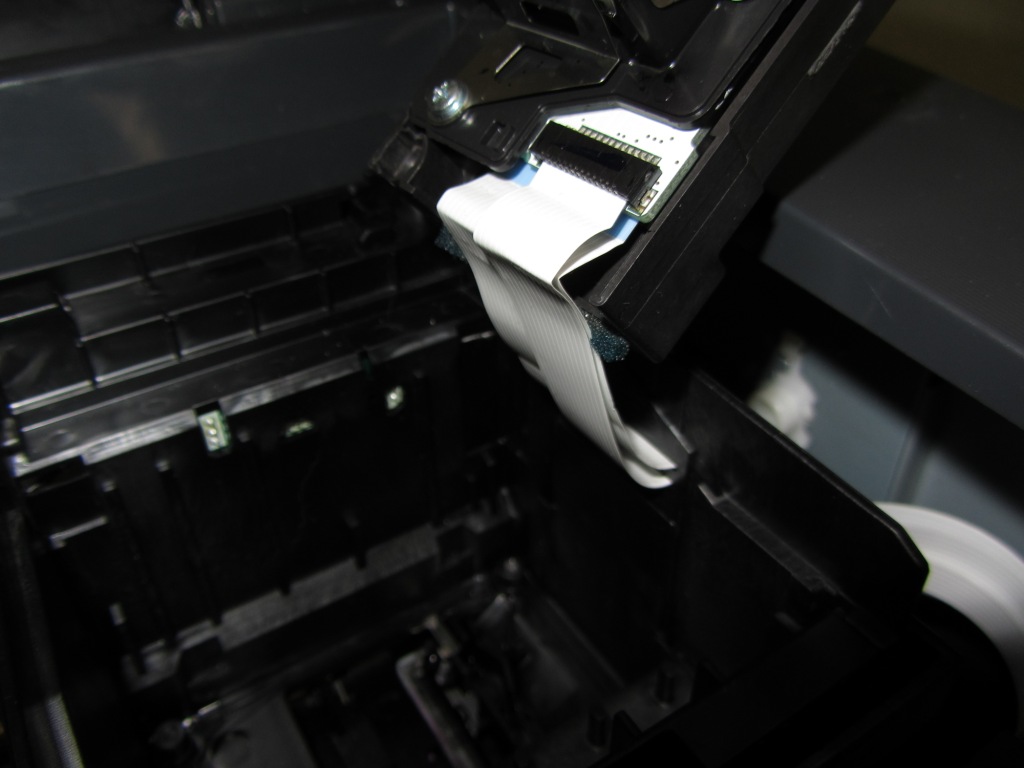

Подсоединяем электронный шлейф к печатающей головке как на рисунке 30.

Собираем после промывки

Рис.30

Печатающую головку возвращаем обратно на свое место в каретке и прикручиваем 3 болтами как на рисунке 31.

Сборка после промывки

Рис.31

Защелкиваем на место пластину, защищающий электронный шлейф как показано на рисунке 32.

Промывка принтера Epson

Рис.32

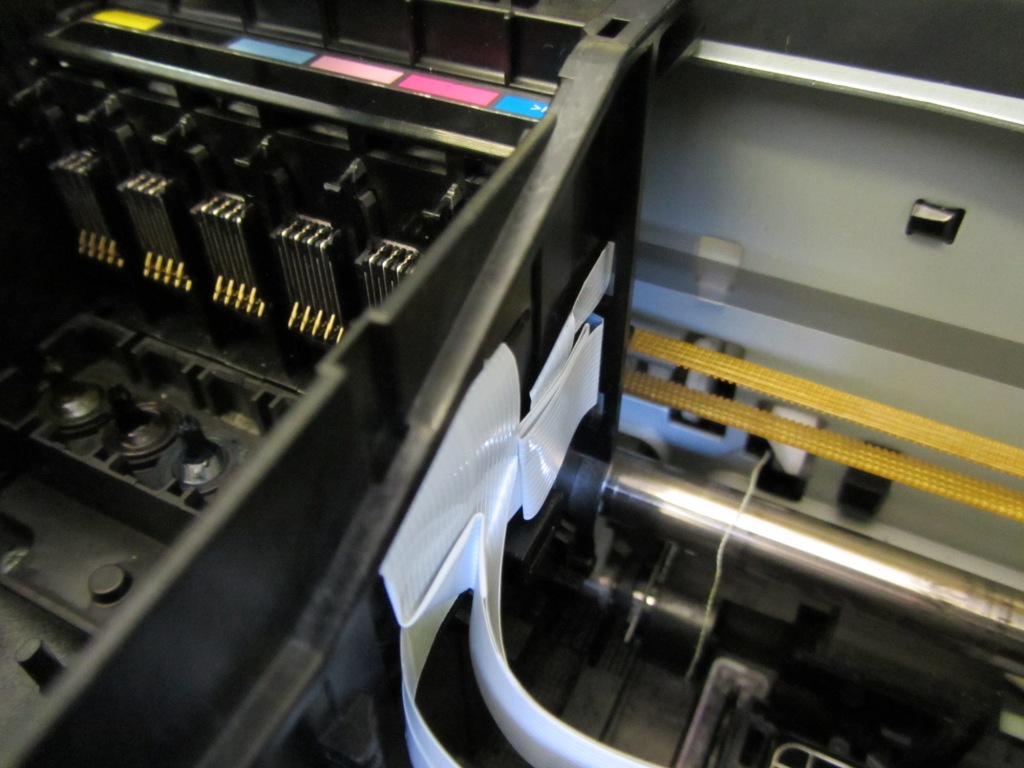

Вставляем на место плату определения чипов, электронный шлейф предварительно очищаем сухой чистой тряпкой и вставляем, как показано на рисунках 33,34,35,36.

Очистка принтера Epson

Рис.33

Промывка принтера Epson

Рис.34

Прочистка принтера Epson

Рис.35

Очистка принтера Epson

Рис.36

Устанавливаем СНПЧ, картриджи...установку СНПЧ вы можете посмотреть в нашей статье Установка СНПЧ на Epson R290,T50,P50, включаем принтер, делаем 2 прочистки. Печатаем тест дюз. Если какие-то дюзы не пропечатывают, то возможно вы не до конца прочистили, т.е. у вас не было ”стенки”, если вы все делали по статье, возможно в печатающей головке оказался воздух, для того что бы воздух вышел нужно дать отстоятся 2-4 часа принтеру. Вы так же можете посмотрет, как прочистить печатающую головку не снимая её и возможные проблемы печати из-за СНПЧ в нашей статье Epson с СНПЧ основные неисправности.
