Установка СНПЧ Epson sx125, sx130 в картинках

В этой статье мы хотим показать как можно легко установить СНПЧ на МФУ Epson SX125/130. Все действия можно разделить на два этапа: Подготовка СНПЧ к работе, Установка СНПЧ в МФУ.

Подготовка СНПЧ к работе. Надо в СНПЧ залить чернила, воронку вставляем в отверстие для краски и начинаем наливать краску как показано на рисунке 1.

установка снпч

Рис. 1

Заливать чернила следует не до конца, примерно оставить 2 см воздуха. После того как вы налили краску нужно снять воронки и вставить вместо них резиновые пробки, воздушные отверстия оставить открытыми. Теперь прокачаем шлейфа и картриджи краской, для этого подденем пробки на картриджах в СНПЧ и вынем их как показано на рисунках 2, 3, 4, 5.

установка снпч

Рис. 2

установка снпч

Рис. 3

картриджи снпч

Рис. 4

картриджи снпч

Рис. 5

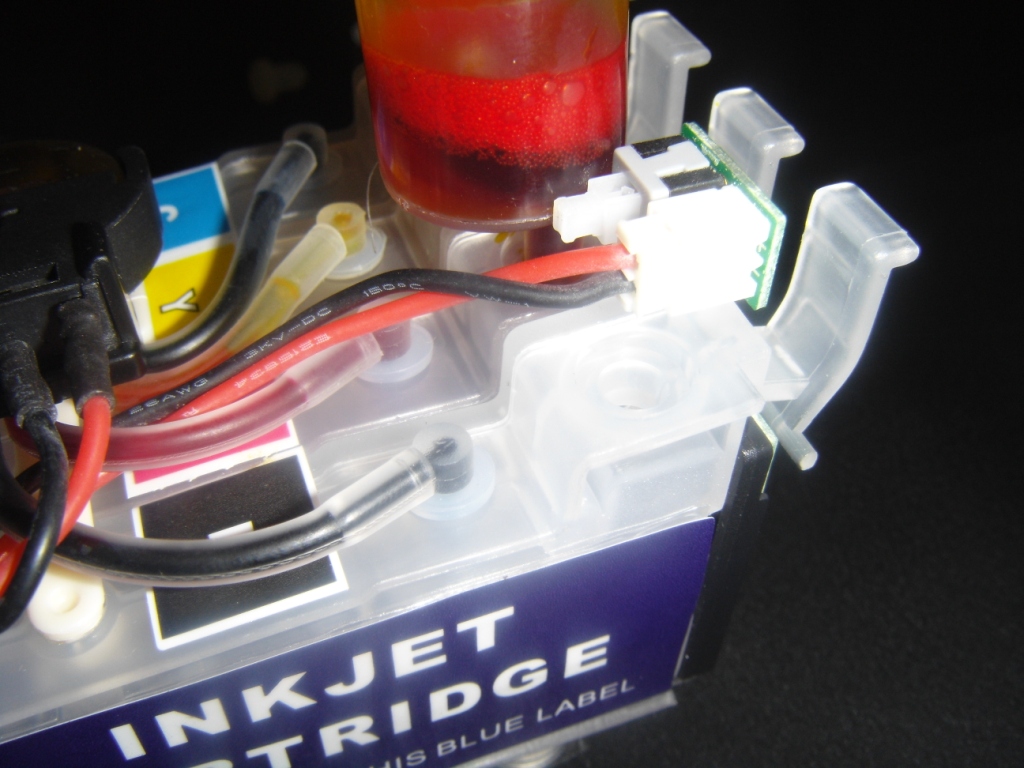

Вставляем чистый шприц и выкачиваем воздух рисунок 6, 7, 8, 9, 10 и сразу на место вставляем пробки. Прокачиваем все четыре цвета подобным образом.

прокачиваем картриджи

Рис. 6

прокачиваем картриджи

Рис. 7

прокачиваем картриджи

Рис. 8

прокачиваем картриджи

Рис. 9

прокачиваем картриджи

Рис. 10

В итоге в картриджах и шлейфах оказалась краска, а в емкостях с чернилами стало, как показано на рисунке 11, 12.

прокачка банок

Рис. 11

уровень чернил в банках

Рис. 12

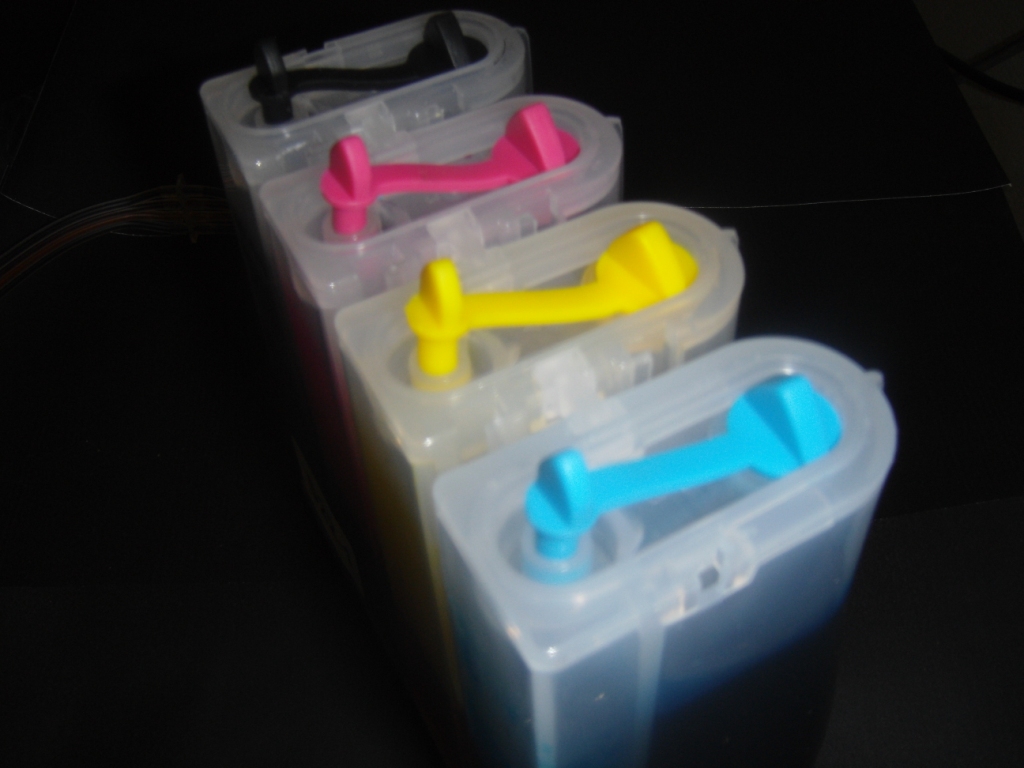

Теперь надо сделать, так что бы в отсеке под воздух не было краски, для этого отверстие для воздуха затыкаем резиновой пробкой рисунок 13.

прокачиваем чернила в банках

Рис. 13

Переворачиваем на бок банки и краска уходит в отсек для краски рисунок 14.

выставляем гидроуровень

Рис. 14

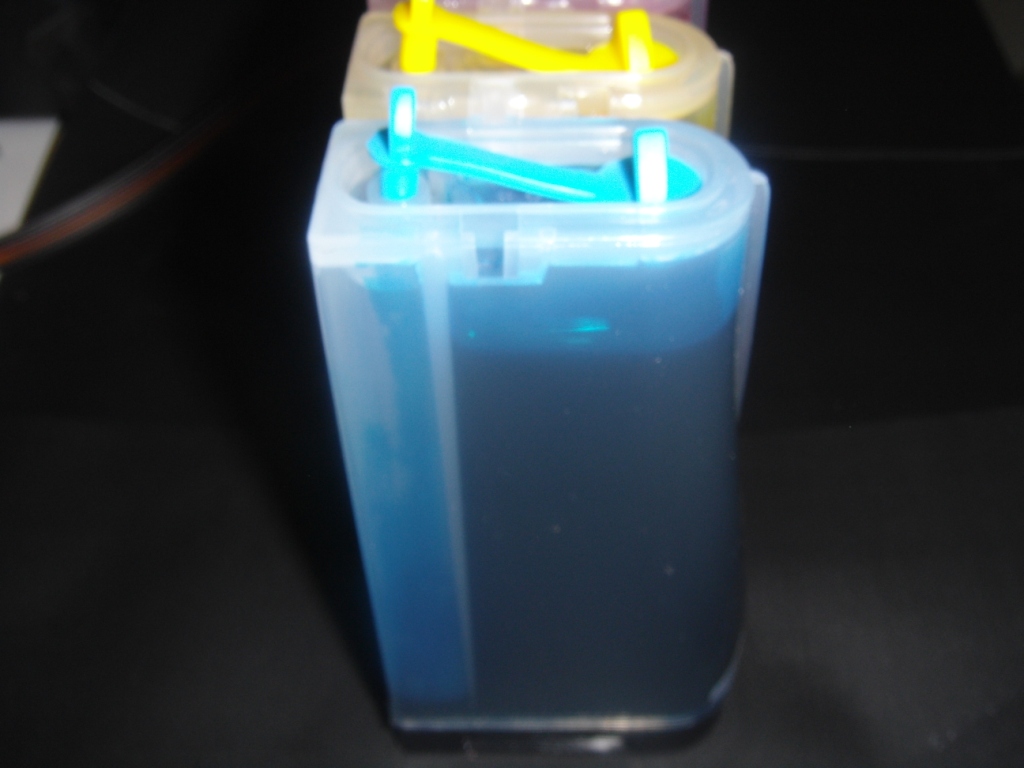

Должно получится, так как показано на рисунке 15,16,17.

правильный уровень чернила

Рис. 15

правильный уровень чернила

Рис. 16

правильный уровень чернил

Рис. 17

Первый этап, а именно подготовка СНПЧ к работе закончен, переходим к следующему этапу установка СНПЧ в МФУ.

Установка СНПЧ в МФУ. Сначала вам надо вывести каретку на середину , для этого вам надо убрать фиксатор каретки внутрь рисунок 18, вы можете сделать это пальцем.

установка снпч

Рис. 18

Выводим каретку на середину рисунок 19.

установка снпч

Рис. 19

Продеваем картриджи СНПЧ в отверстие для замены картриджей рисунок 20,21.

установка картриджей

Рис. 20

установка картриджей снпч

Рис. 21

Задвигаем каретку на место парковки рисунок 22.

установка снпч

Рис. 22

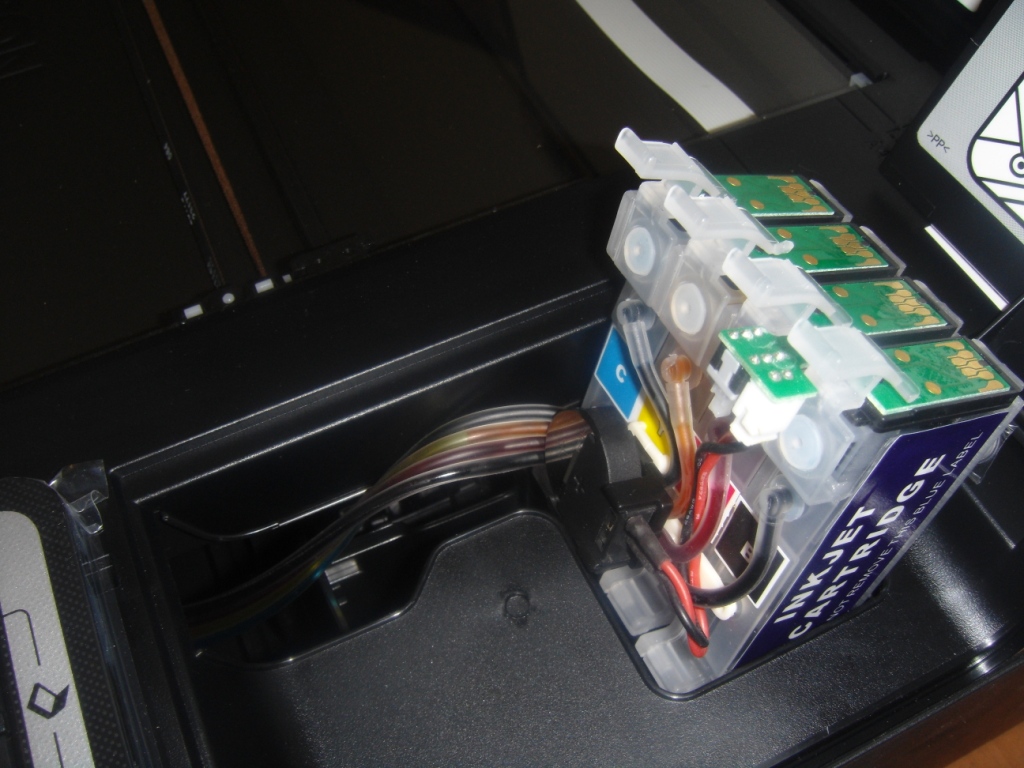

Аккуратно вставляем картриджи от СНПЧ в каретку (рисунки 23, 24, 25, 26).

установка снпч

Рис. 23

установка снпч

Рис.24

установка снпч

Рис.25

установка снпч

Рис.26


К принтеру крепим две защелки на шлейф к МФУ рисунки 27, 28.

прокладка шлейфа

Рис. 27

прокладка шлейфа

Рис. 28


Подключаем шнур питания, включаем МФУ, делаем тест дюз, если есть пробелы то даем принтеру постоять несколько часов, для того что бы воздух вышел. Если вам потребуется чистка печатающей головки, то вы можете посмотреть нашу статью по разборке и чистке печатающей головки.

Обратите внимание на то что бы доноры стояли на одном уровне с принтером! Нельзя подымать доноры выше!!!

Обратите внимание на то что бы у доноров были открыты воздушные отверстия!!!

Обратите внимание на то что бы у доноров, уровень чернил в воздушной части банок был нормальный, т.е. на самом дне!!!



Если у вас проблемы с печатью можете посмотреть нашу статью Основные неисправности СНПЧ.
