Установка СНПЧ на принтер NX130, и переделка его в L200 в картинках

Установка СНПЧ на принтер NX130, и переделка его в L200


К нам пришел новый американец. С виду вылитый SX130 - SX125, но по гораздо более приятной цене.

С моей точки зрения принтер L200 гораздо более лучший, поэтому стали переделывать их на L200.

Далее в картинках

Сам принтер

NX130



Наша задача, перепаять микросхему, пересадить ленту позиционирования и поставить снпч.

1) Снимаем сканер.

Снимаем панель с кнопками. Под ней винт.

Установка СНПЧ nx130

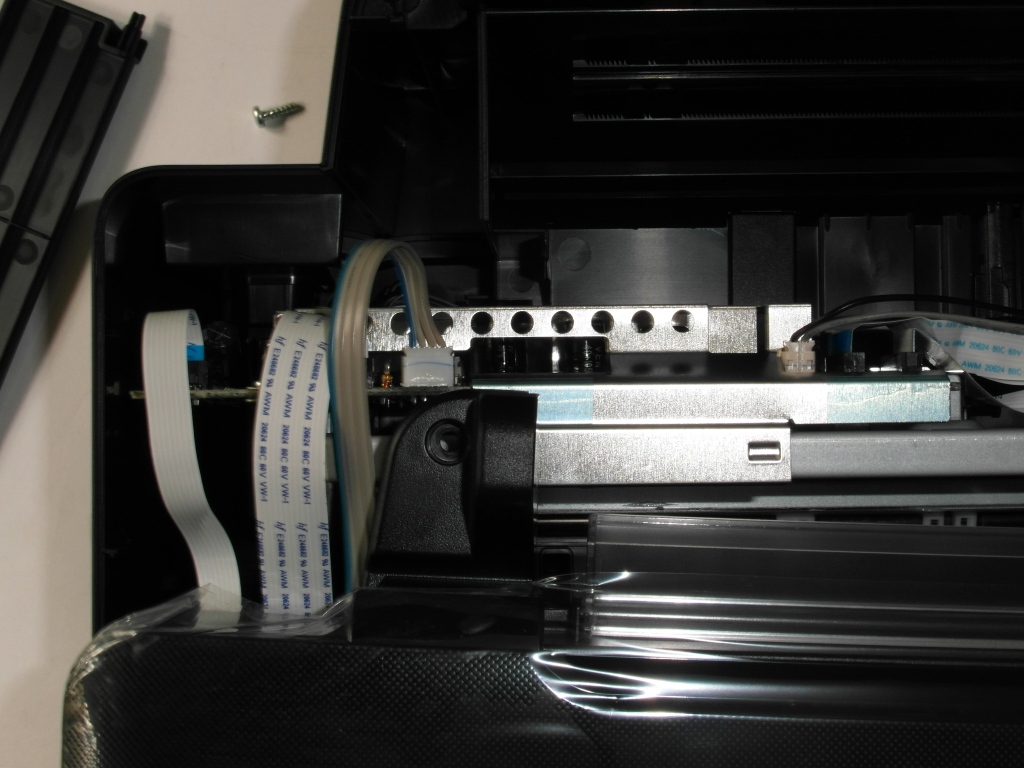

Еще один под крышкой замятия бумаги.

установка снпч nx130

Еще два по бокам сканера, где лоток для бумаги.

Нажимаем на защелку изнутри и снимаем сканер. Осторожнее с шлейфами.

установка снпч nx130



Вот такой внешний вид. Меня интересует в первую очередь - печатающая головка и механика. Все такое же как и раньше.

установка снпч nx130



 Чтобы вытащить принтер из корыта нужно выкрутить четыре винта  - 2 сзади на корпусе и два на дне впереди. на фотографии выше они в самом низу, еще не выкрученные.

Вытаскиваем принтер, снимаем плату. На плату впаиваем взамен той микросхемы что была новую. Прошитую на L200. ( Купить )



 Собираем в обратном порядке.



2) Лента позиционирования на сканере.

На сканере надо выкрутить 4 винта. По краям.

сканер l200



 сканер l200



Меняем на вот такую

установка снпч





 Установка СНПЧ

На эту модель проще всего ставить снпч, протаскивая через окно установки картриджей.

Прокачиваем систему.

установка снпч



 Сливаем чернила из отсека с воздухом в отсек с чернилами.

установка снпч

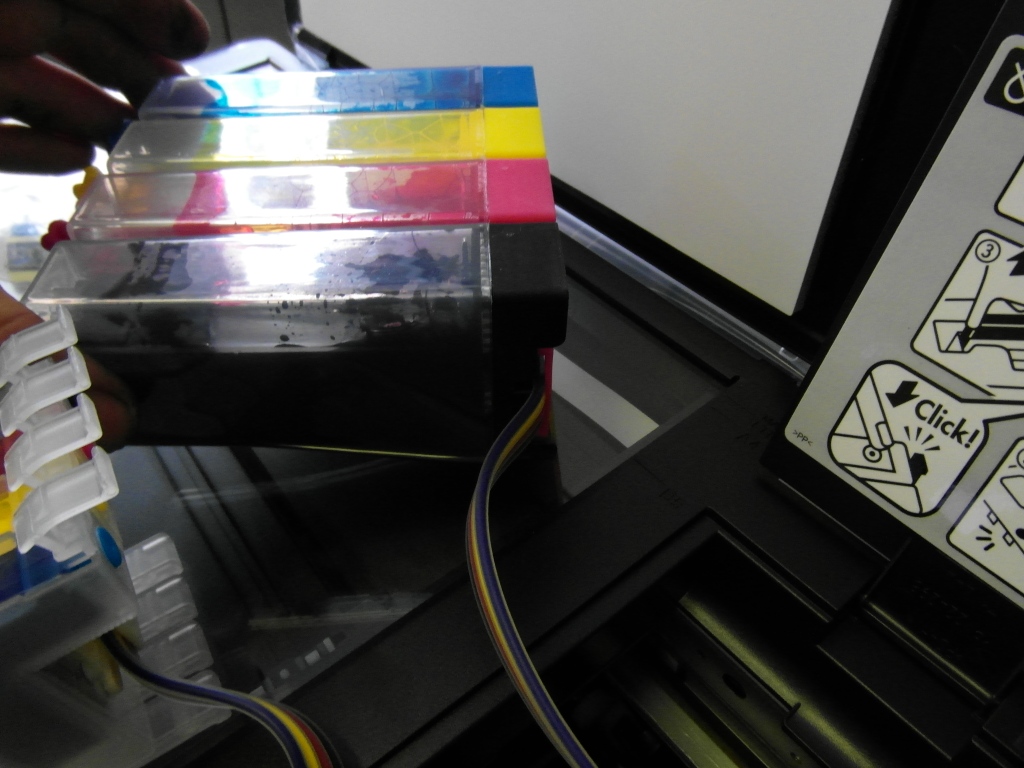

 Устанавливаем картриджи через окно.

установка снпч





 Укрепляем шлейф при помощи фиксатора посередине. Проверяем чтобы шлейф не болтался.

установка снпч



Возвращаем на место крышку

установка снпч



установка снпч

Вот и все.
