Установка СНПЧ на Epson TX650

Инструкция по внутренней прокладке СНПЧ на Epson Stylus Photo TX650/ TX659 и PX650/ PX659 /PX660.
Мы покажем как возможно установить СНПЧ внутренней прокладкой на примере Epson TX650, рисунок 1.

Epson tx560
Рисунок 1.
Выводить шлейфа мы будем через через отверстие которое находится впереди принтера, рисунок 2.

Крышка через которую устанавливается СНПЧ
Рисунок 2.
Сдвигаем печатающую головку до конца влево, рисунок 3.

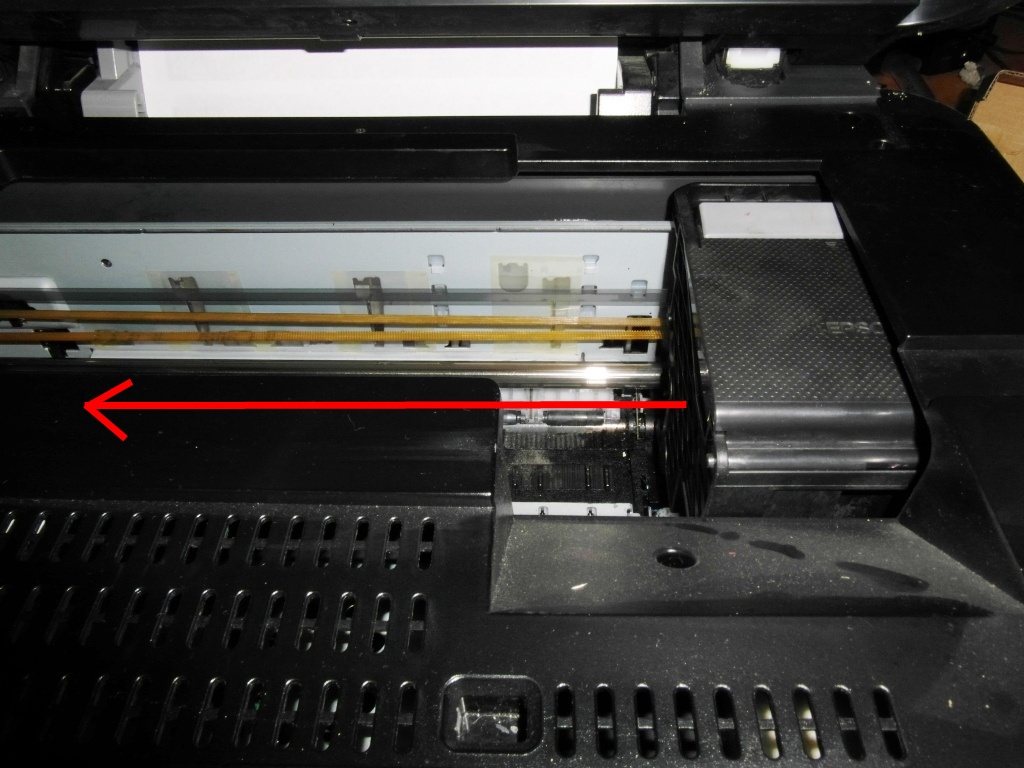

Каретка сдвигается влево
Рисунок 3.
Вынимаем шлейф с картриджей, отдельные шлейфа соединяем между собой скотчем и просовываем между станиной и боковой крышкой, как показано на рисунке 4.

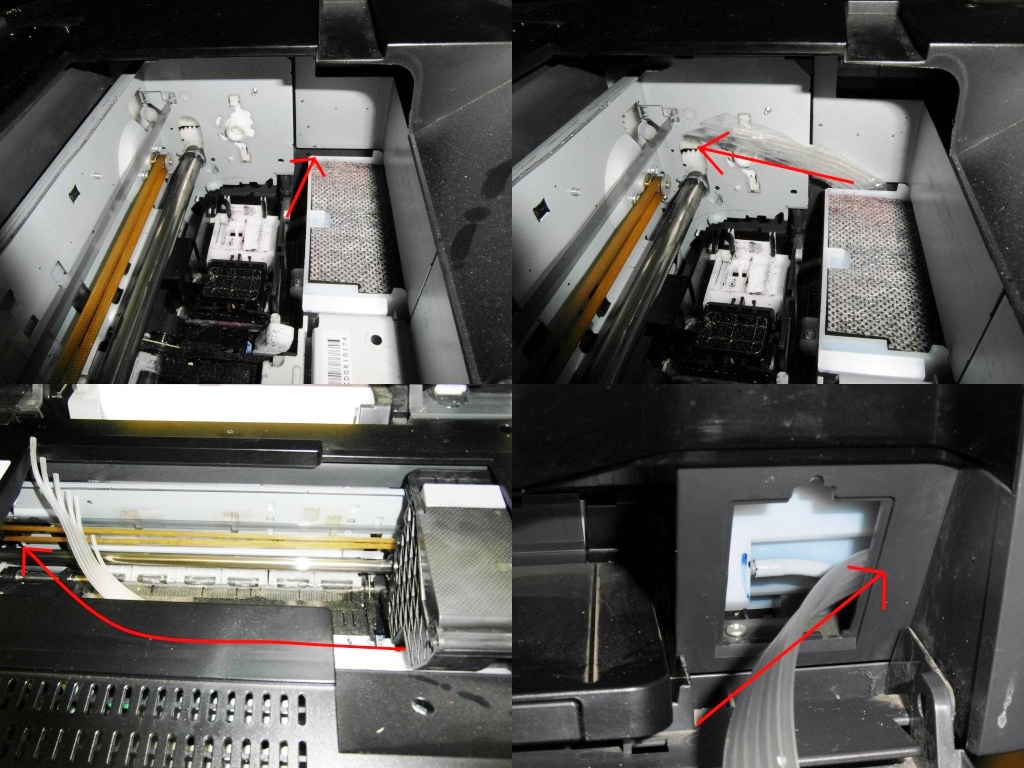

Прокладка СНПЧ Вид 1
Рисунок 4.
Снимаем крышку на каретке, для этого отверткой поддеваем фиксатор крышки, рисунок 5.

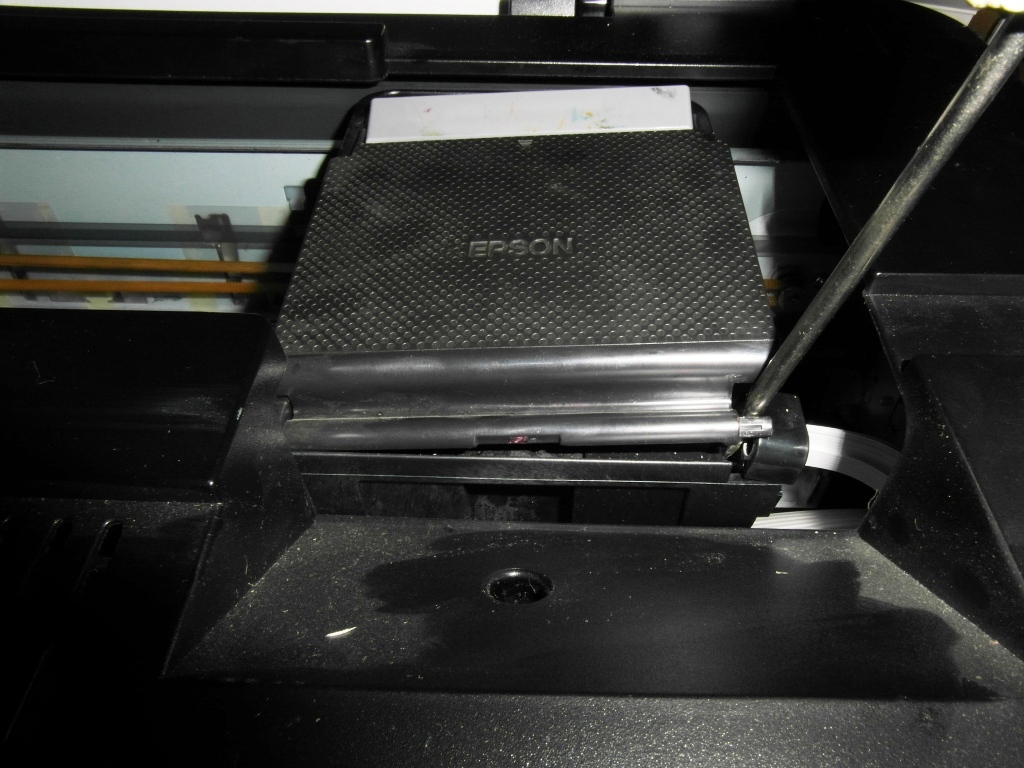

Снятие крышки на каретке
Рисунок 5.
Надеваем на картриджи шлейфа и прокачиваем всю систему чернилами, для этого наливаем в доноры чернила, вставляем заглушки, фильтра, вынимаем пробку с картриджей, вставляем чистый шприц и начинаем откачивать из системы воздух, рисунок 6. Так проделываем со всеми цветами. Вставляем картриджи в каретку.

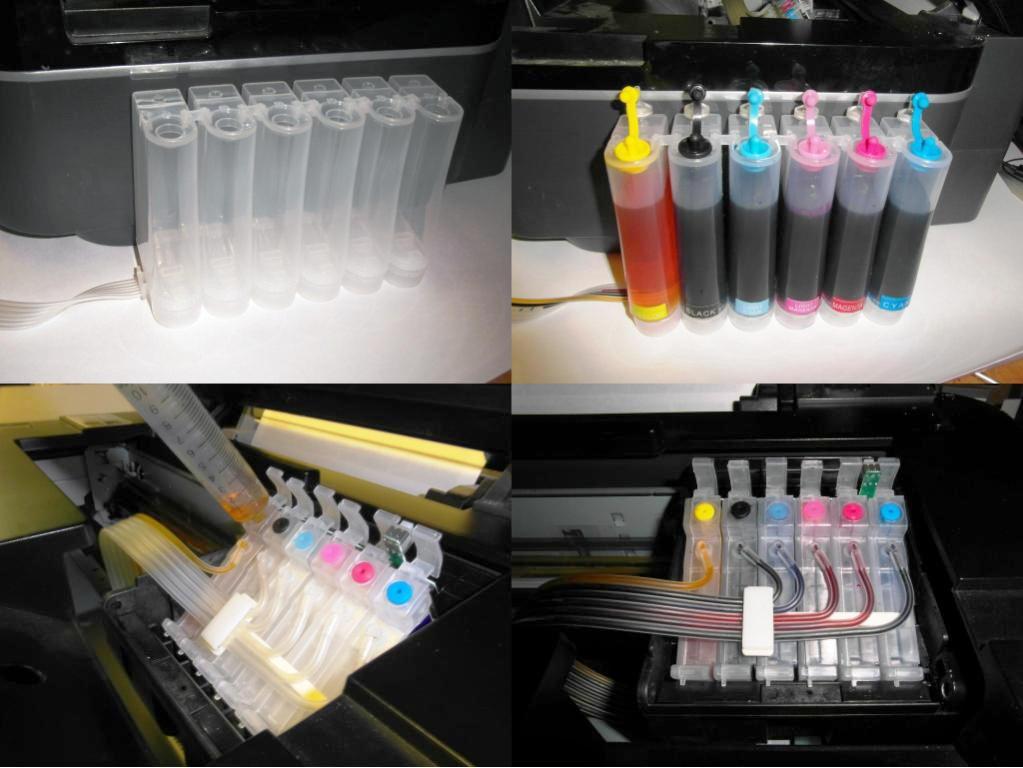

Прокачка СНПЧ Epson TX650
Рисунок 6.
Сдвигаем каретку до конца влево. Начинаем крепить шлейф. Вам понадобится двойной скотч, лейкопластырь или другой клейкий с одной стороны материал. Отрезаем несколько полосок по 10-15 сантиметров двойного скотча, и крепим к принтеру, натягиваем шлейф и крепим сверху к двойному скотчу. Сверху клейм несколько полосок двойного скотча. Заклеиваем все лейкопластырем, рисунок 7.

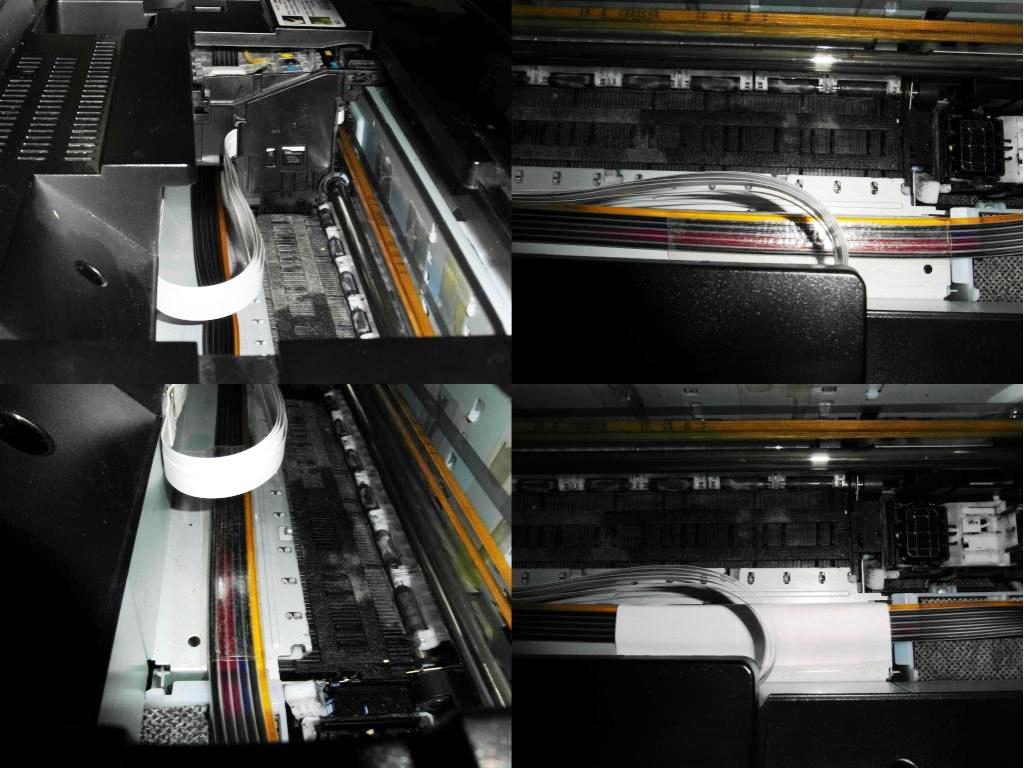

Крепление шлейфа СНПЧ
Рисунок 7.
Вынимаем шлейф по которому в абсорбер поступает отработанныя краска, удлините его и выведите в банку, рисунок 8,9.

Вывод памперса Epson TX650
Рисунок 8.

Банка отработки
Рисунок 9.
Поправьте шлейф что бы он не мешал каретке, лишнее вытяните из передней крышки, рисунок 10.

Прокладка СНПЧ Вид 2
Рисунок 10.
У вас должно получиться как показано на рисунке 11.

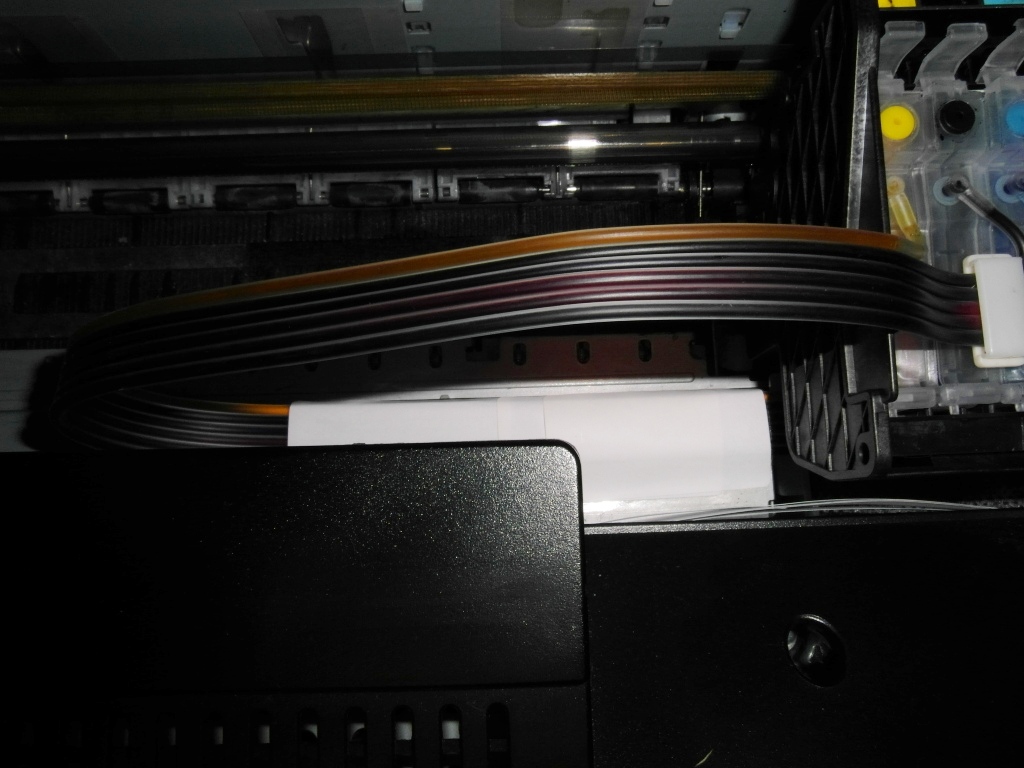

Шлейф СНПЧ Epson TX650
Рисунок 11.
Из воздушного отсека доноров чернила переливаем в отсек для чернил. Переворачиваем доноры, как показано на рисунке 12.

Подготовка СНПЧ для работы
Рисунок 12.
Вы установили СНПЧ на ваш принтер, внутренняя прокладка СНПЧ работает лучше чем внешняя. Шлейф не где не цепляется, не бьется об сканер… можно привести много плюсов сравнивая оба способа прокладки СНПЧ.
