Переделка СНПЧ на нужную модель, на примере Epson Artisan 730

СНПЧ представляет из себя конструктор, можно разбирать и собирать в любой последовательности цвета. Производители, например Epson, в процессе разработки новых моделей может менять расположение цветов. Из шести цветной СНПЧ для Epson T50можно собрать СНПЧ для Epson PX730WD или для американского аналога Epson Artisan730, чип предется поменять на другой. Можно собрать СНПЧ для Epson R200 с обязательной заменой картриджей, даже можно собрать четырех цветное СНПЧ для принтера EpsonS22 и у вас останутся еще запасные части.

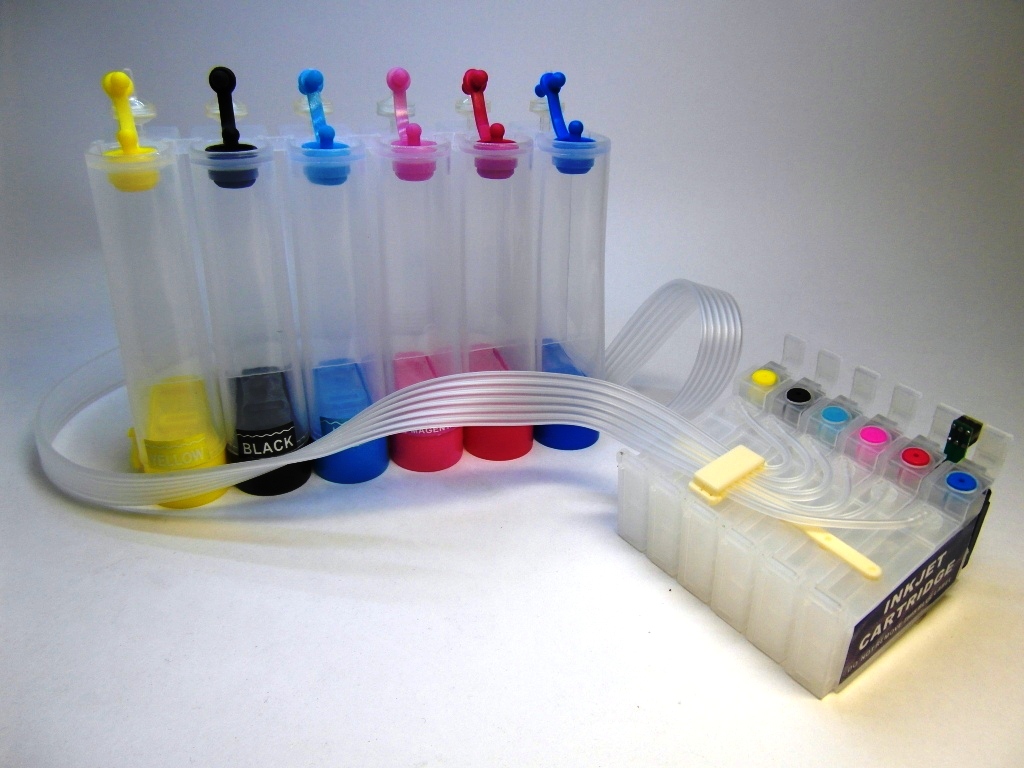

На рисунке 1 показано СНПЧ Epson T50, его мы будем переделывать в Epson Artisan 730.

СНПЧ Epson T50

Рисунок 1.

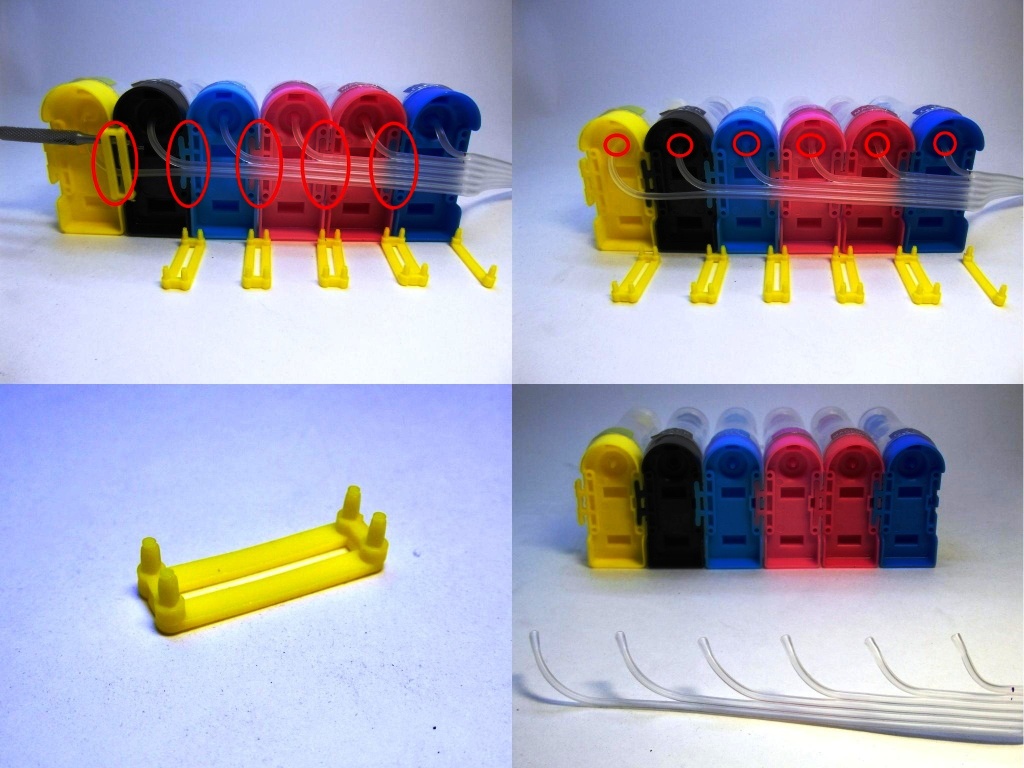

Снимаем снизу крепления, поддев их и аккуратно снимаем шлейфа, рисунок 2.

Снятие нижних фиксаторов

Рисунок 2.

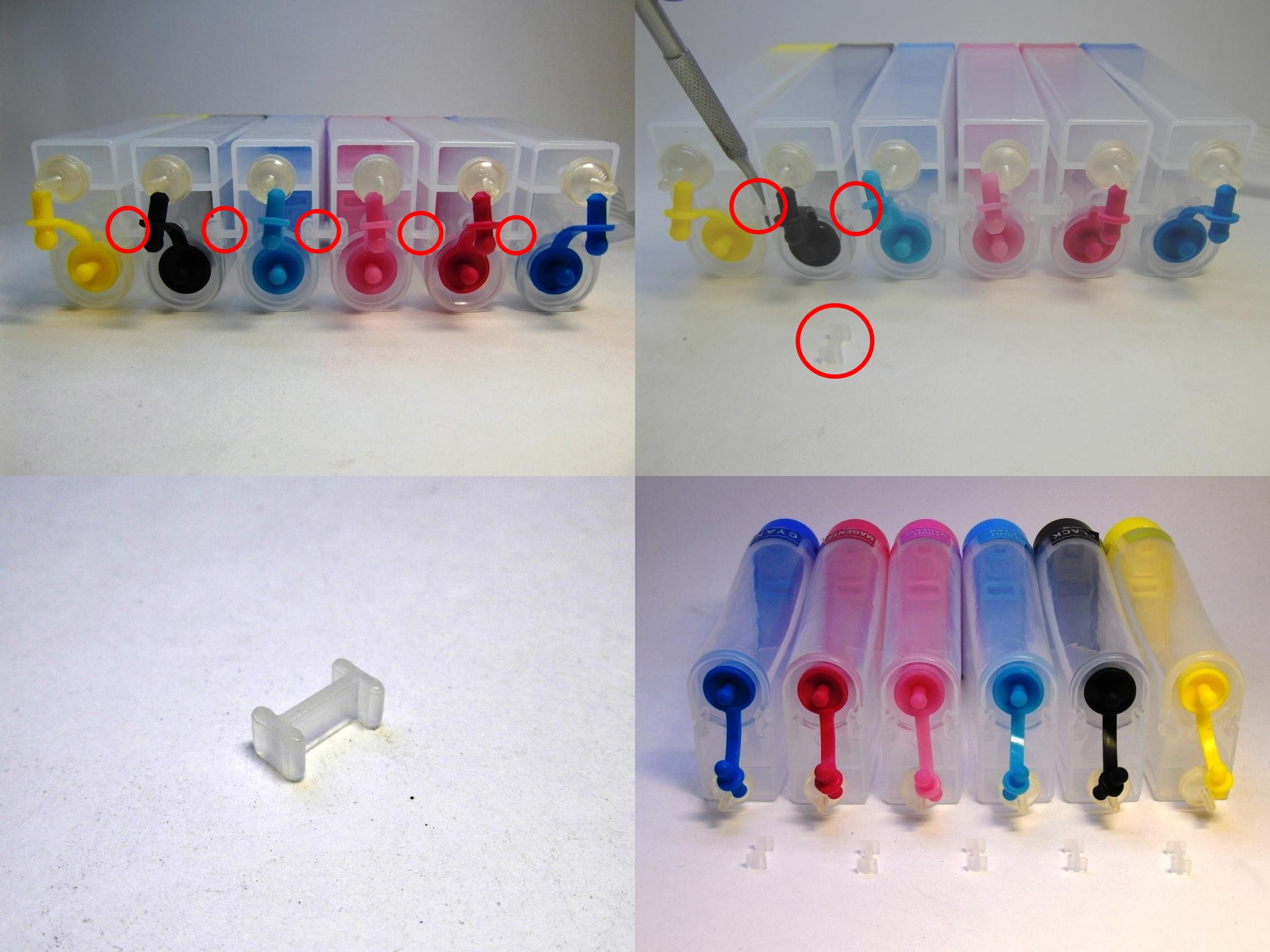

Разъединяем сверху крепления, рисунок 3.

Снятие верхних фиксаторов

Рисунок 3.

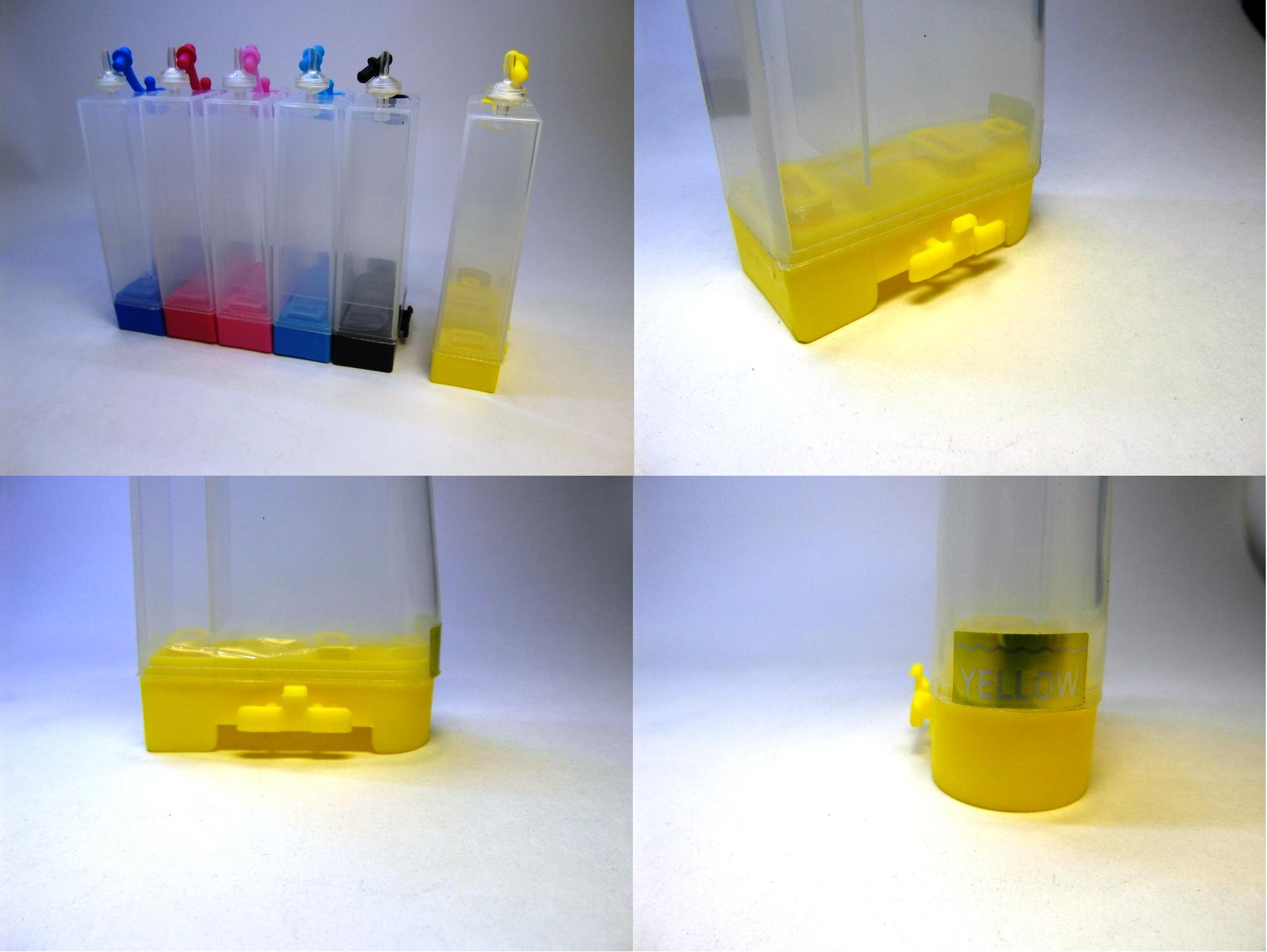

Разъединяем доноры сдвигая каждый из них в низ, рисунок 4.

Доноры в азборе

Рисунок 4.

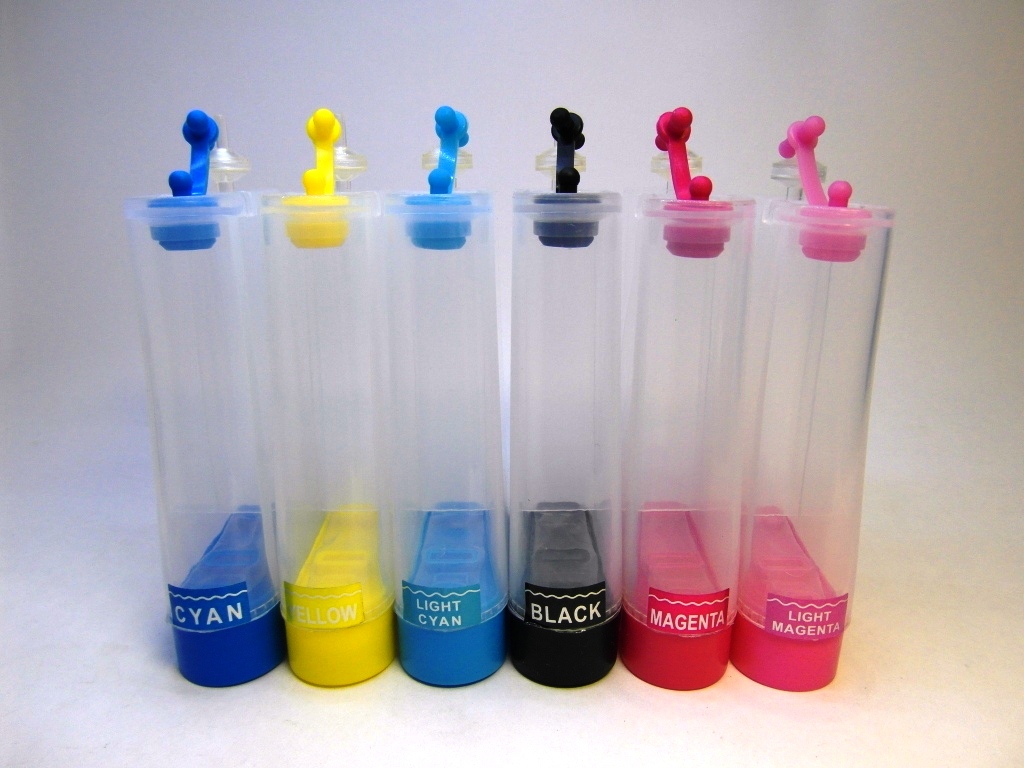

Выстраиваем нужную последовательность цветов, для Epson Artisan 730, рисунок 5.

Доноры в сборе

Рисунок 5.

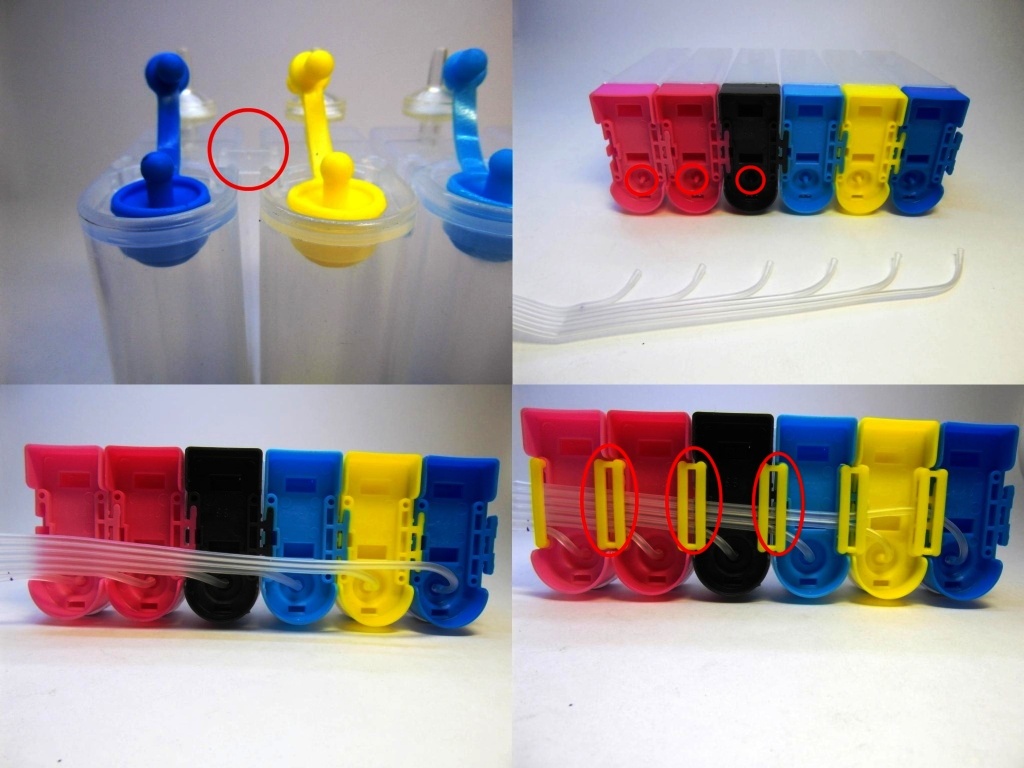

Вставляем шлейфа на место, устанавливаем крепления, рисунок 6.

Сбор готовых доноров

Рисунок 6.

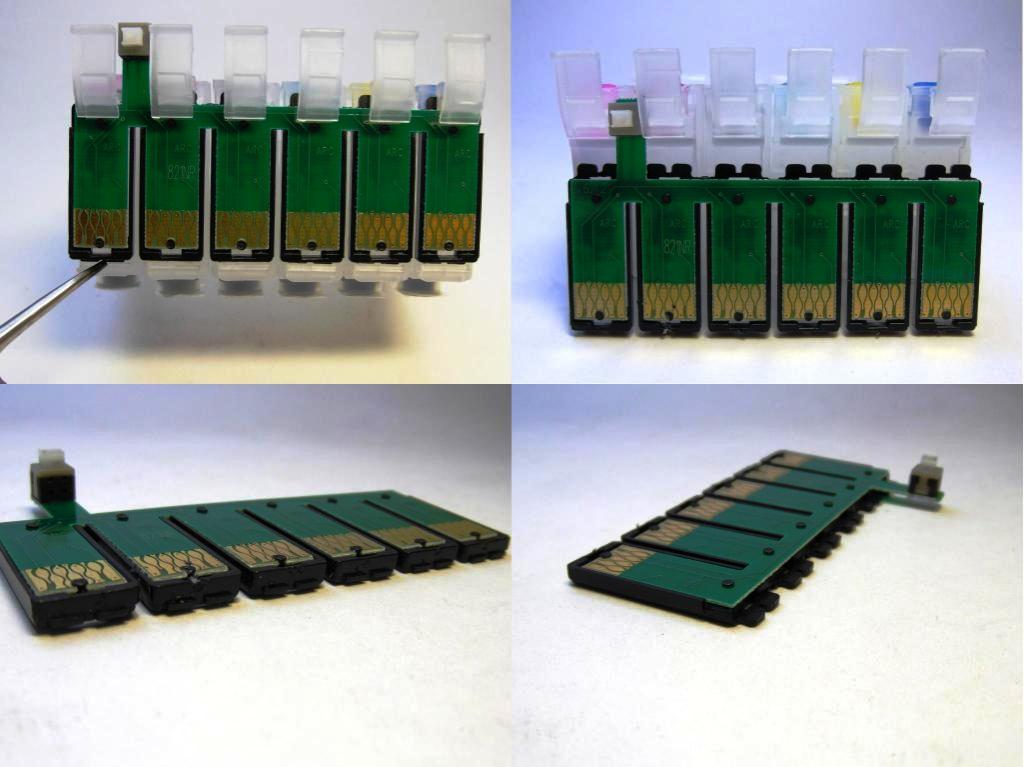

Переходим к картриджам, переставляем пробки по цветам, и снимаем чип поддевая снизу, рисунок 7.

Снятие чипа с СНПЧ

Рисунок 7.

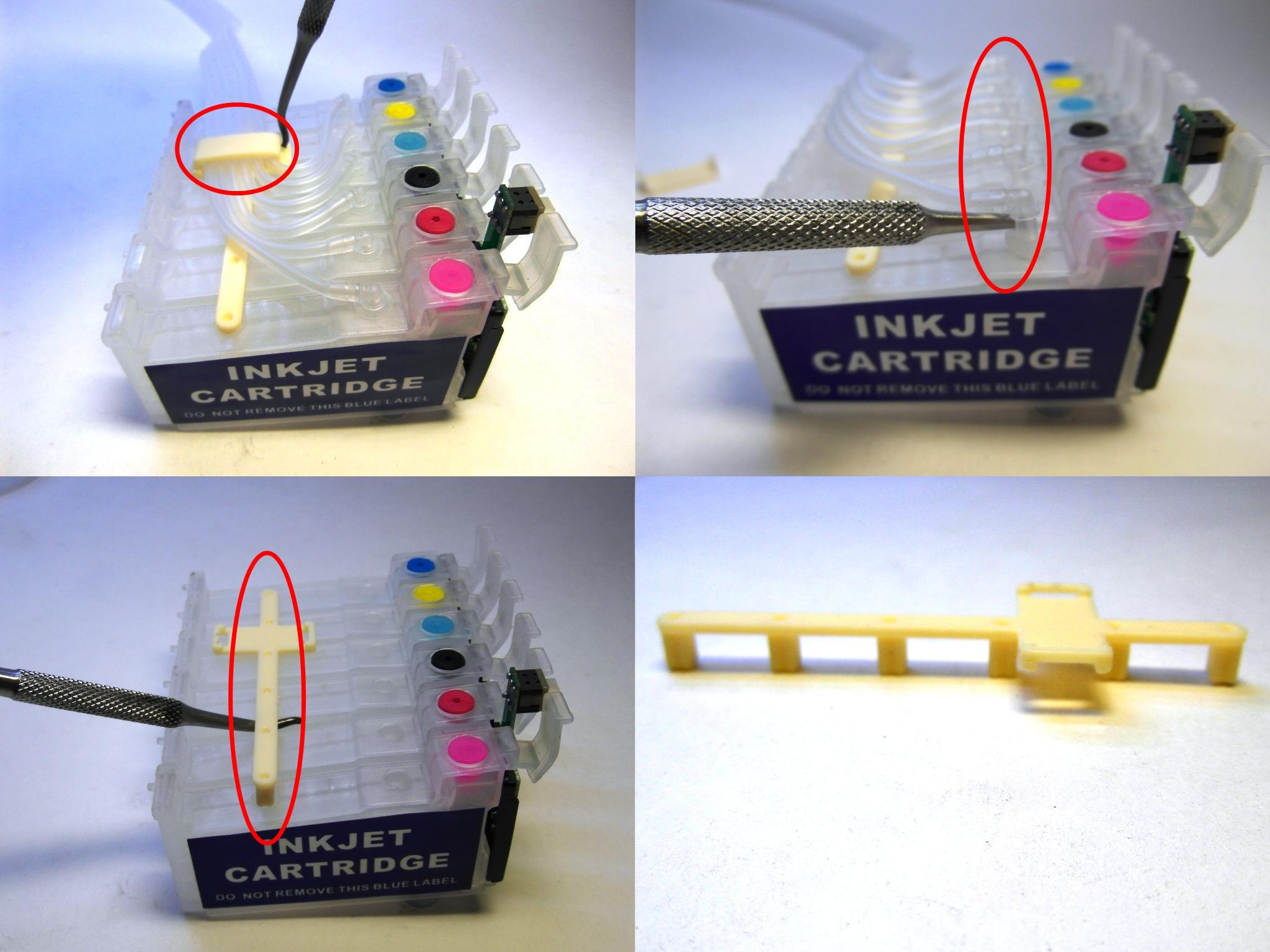

Для полного разбора блока картриджа снимаем фиксатор, шлейфа с переходниками и уплотнителями, рисунок 8.

Разборка картриджей СНПЧ

Рисунок 8.

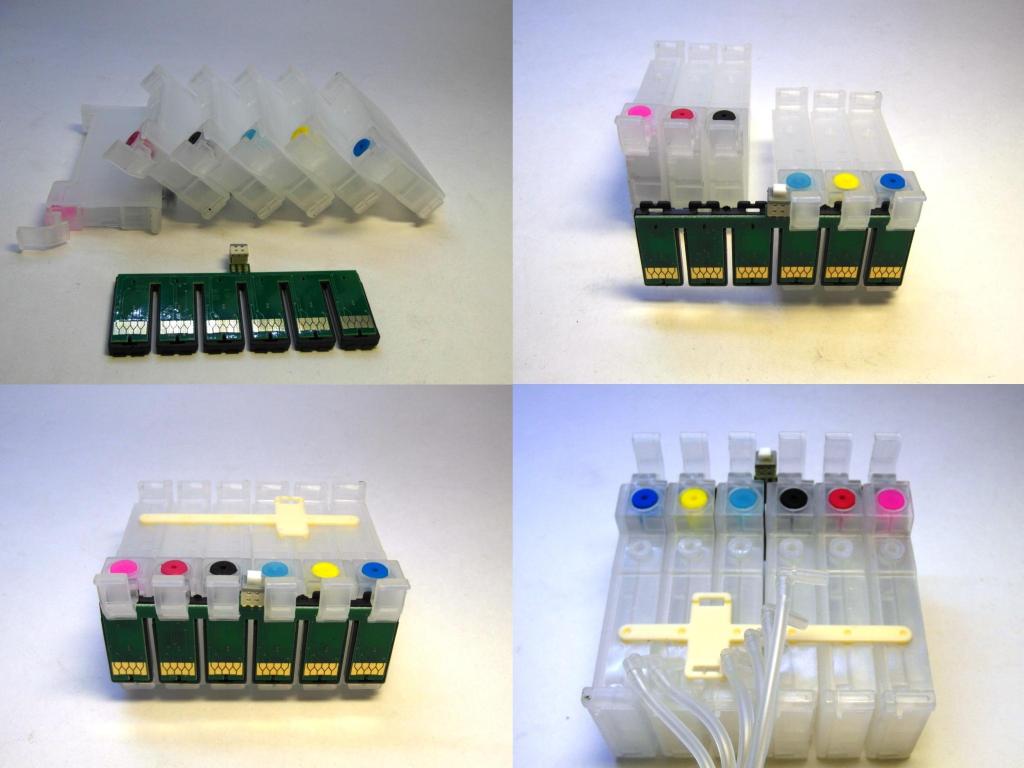

Собираем картриджи, устанавливаем чип, фиксатор, уплотнители спереходниками, рисунок 9.

Сборка картриджей СНПЧ

Рисунок 9.

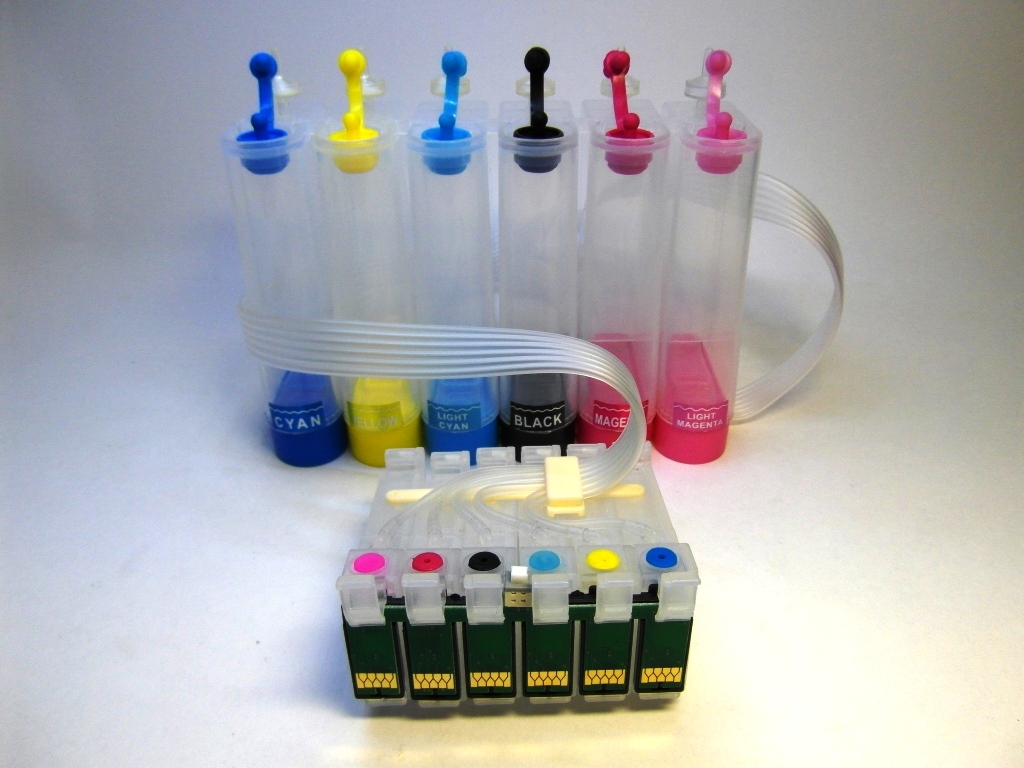

В итоге у нас получилось СНПЧ с нужным последовательностью цветов для Epson Artisan 730, рисунок 10. Вы можете проделать те же действия для Epson R200, но картриджи придется поменять, картриджи от Epson T 50 не подойдут.Если у вас белый ”прозрачный” пластик, вам нужно просто поставить правильно заглушки. Если доноры у вас не разборные, проделайте операции со шлейфом под донорами или картриджами, поменяв последовательность.

Готовое СНПЧ Epson Artisan 730

Рисунок 10.
