Обзор Epson SX235W



В этой статье мы хотим показать обзор МФУ Epson SX 235W. Мы покажем, как можно разобрать, собрать МФУ, основную плату, Wi-Fi плату…

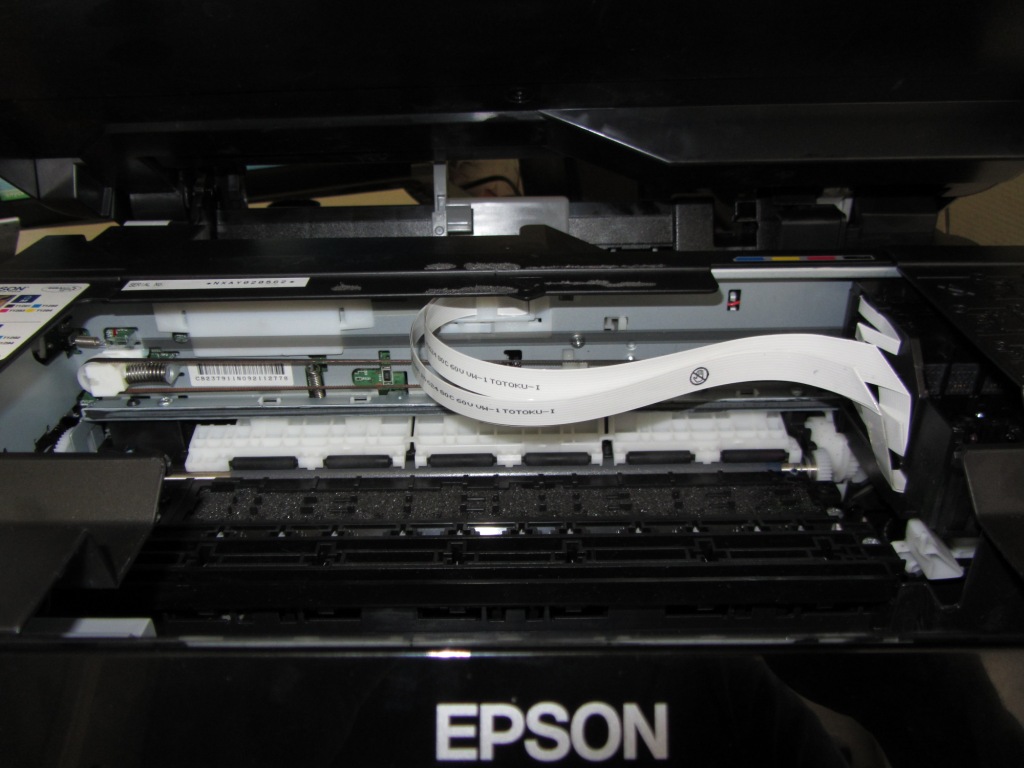

Epson SX235W

Рис. 1

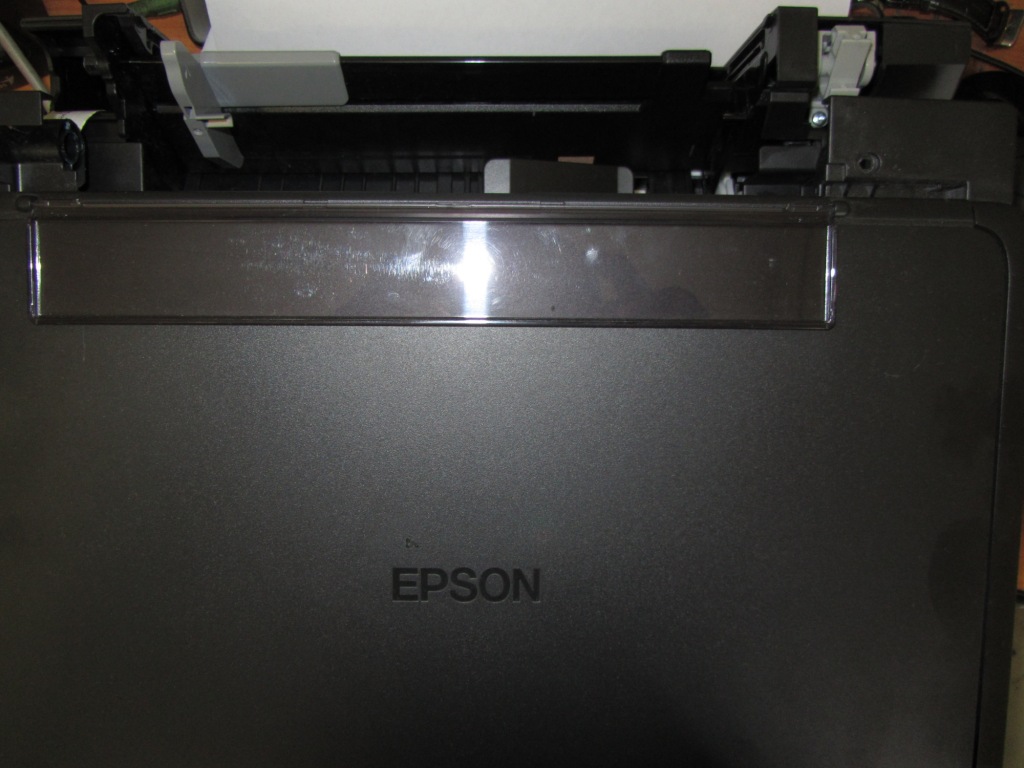

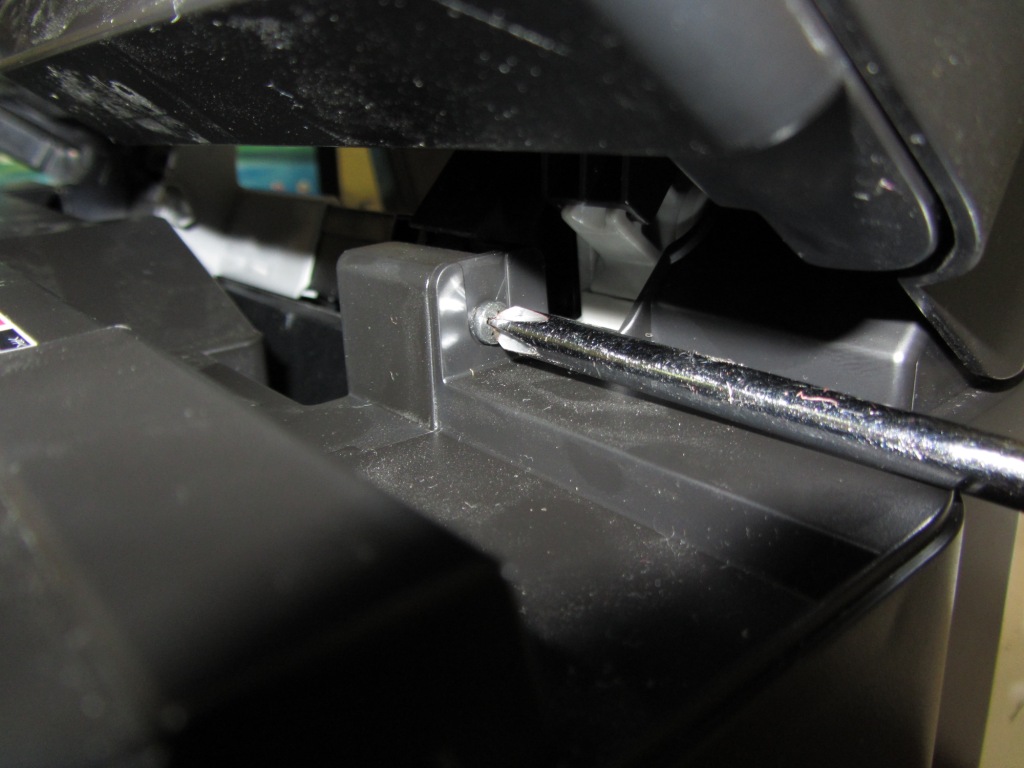

Для начала нужно открутить два болта и снять сканер, правый край сканера приподымается, левый край снимается с крепежа, аккуратно снимается электронный шлейф рисунки 2,3.



Снятие сканера

Рис. 2



Снятие сканера

Рис. 3

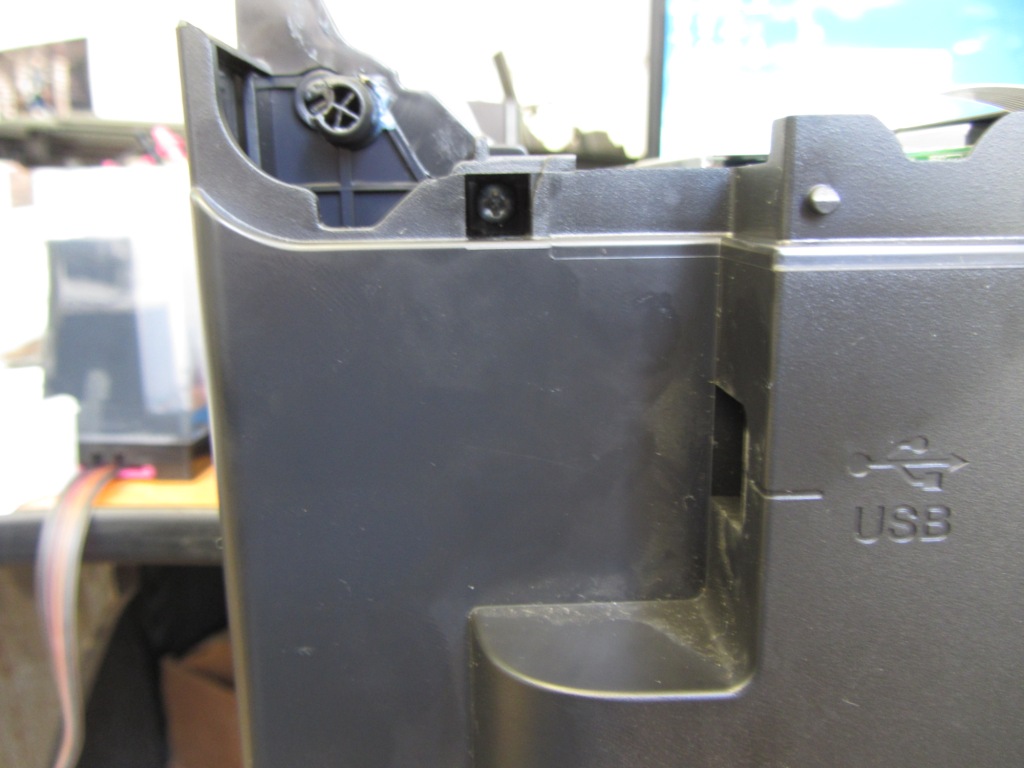

Снимаем боковые и верхнюю крышки, защелки и болт крепления показаны на рисунках 4,5,6,7,8



Снятие боковых крышек

Рис. 4



Защелки боковых крышек

Рис. 5

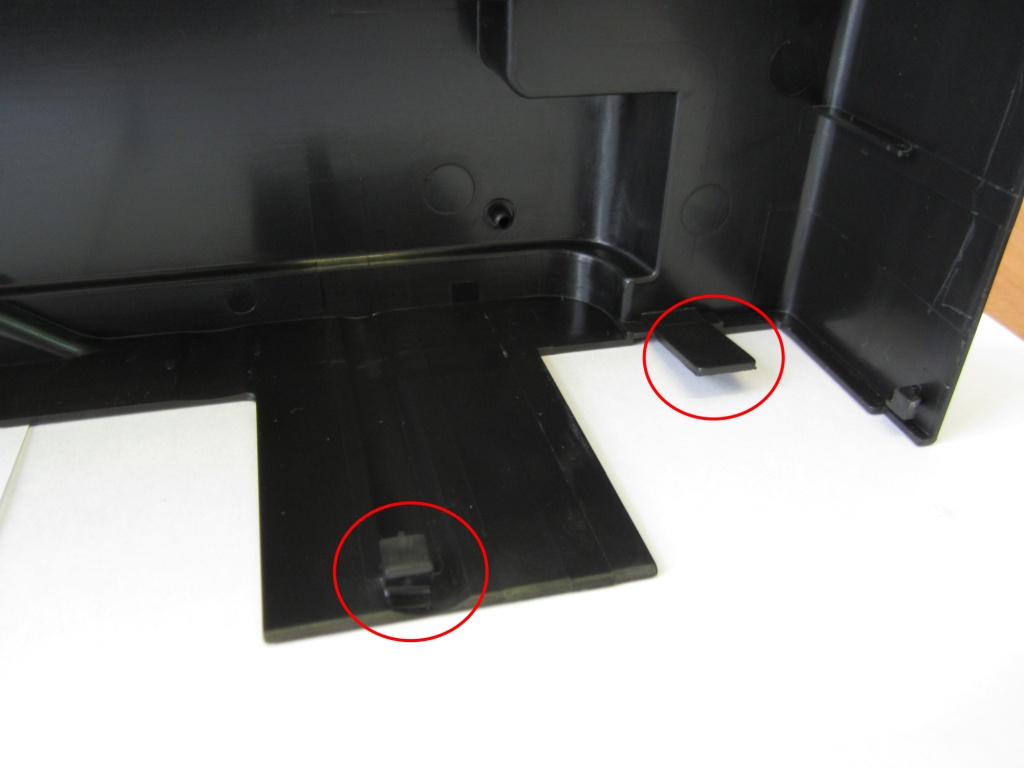

Защелки боковых крышек

Рис. 6



Защелки боковых крышек

Рис. 7

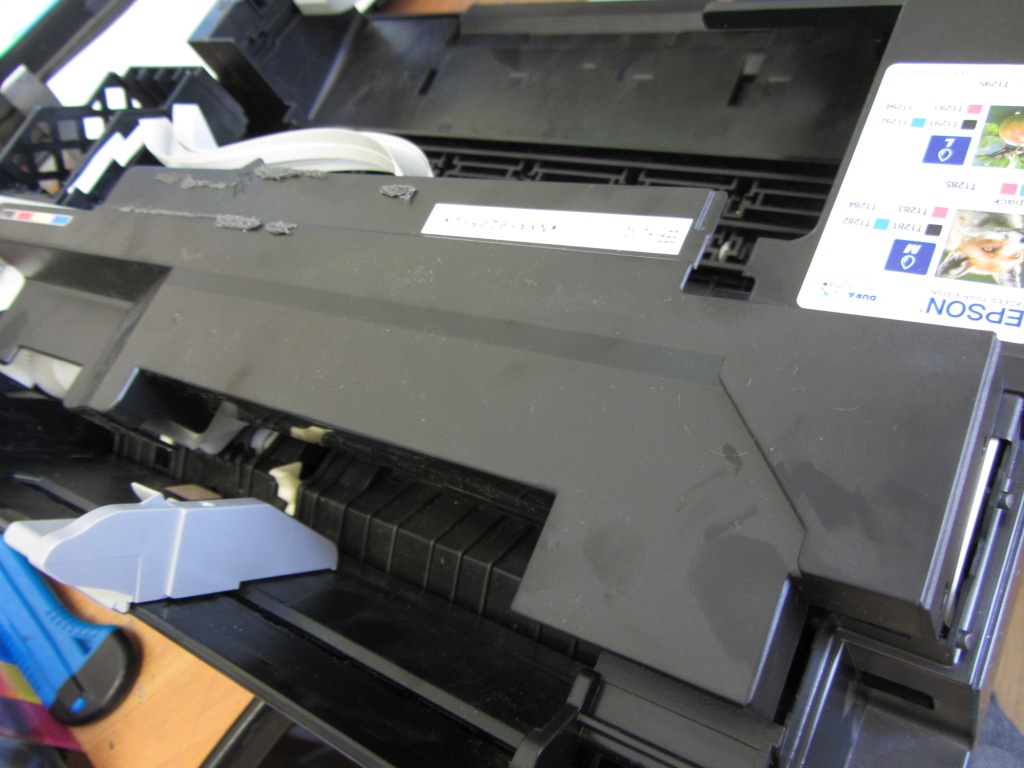

Верхняя крышка

Рис. 8


Итак мы разобрали МФУ Epson SX 235W, теперь без проблем можно добраться до платы Wi-Fi, основной платы, механики…

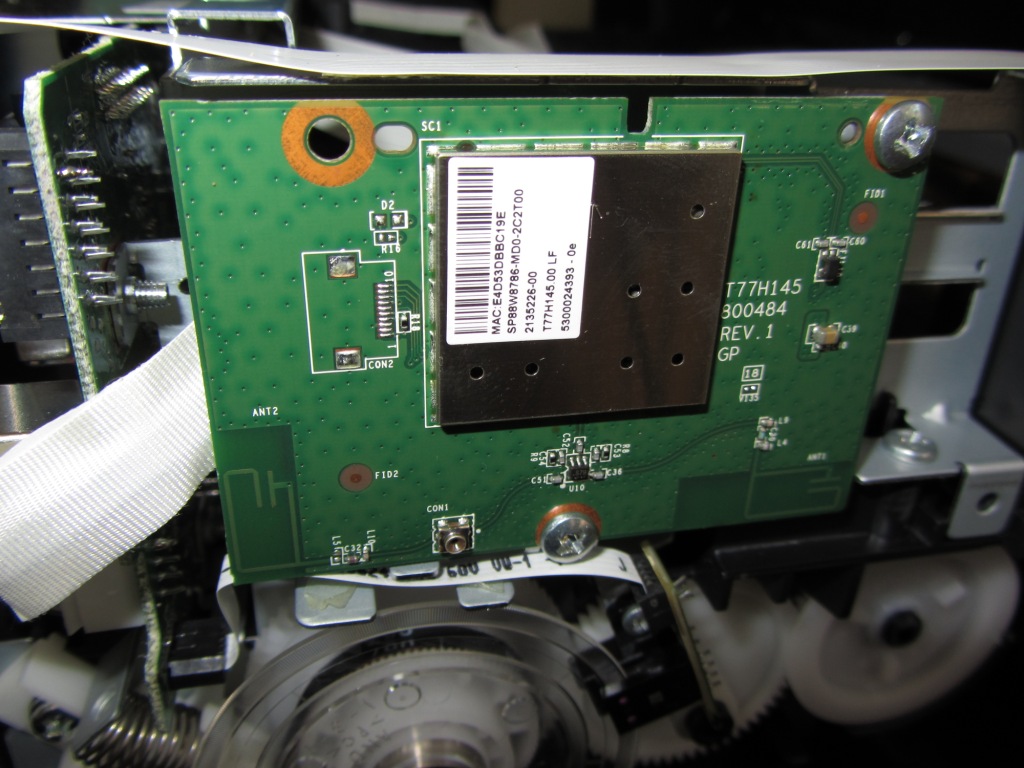

С боку мы видим Wi-Fi плату, которая держится на двух болтах рисунки 9,10.



Wi-Fi плата

Рис. 9

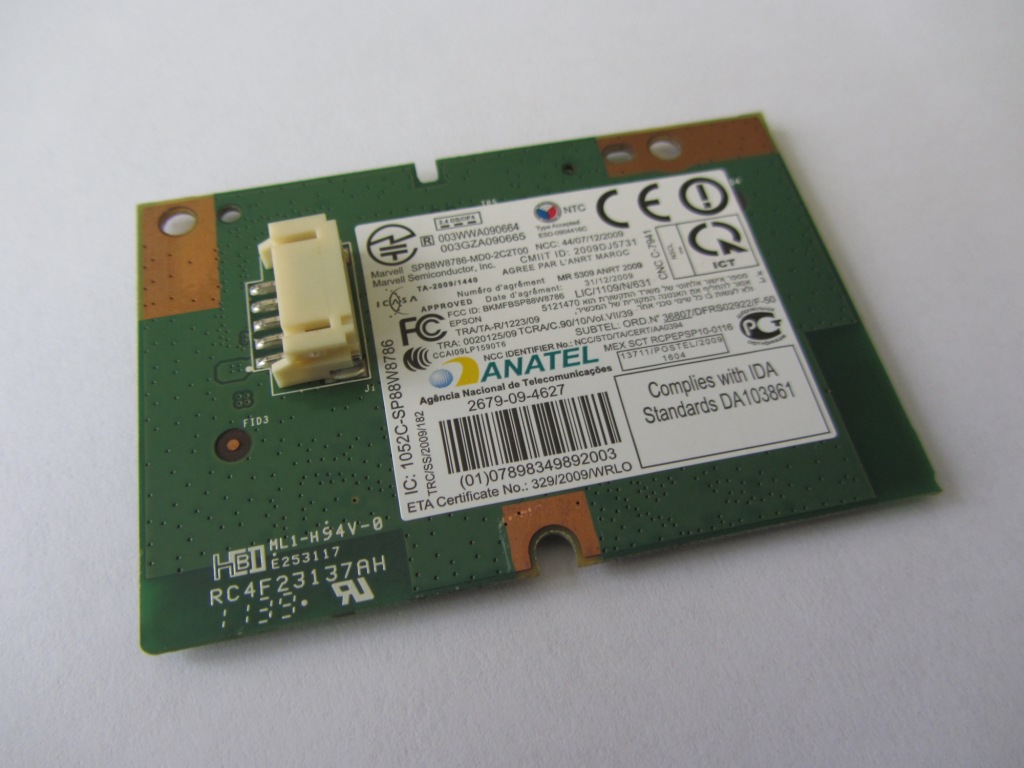

Wi-Fi плата

Рис. 10

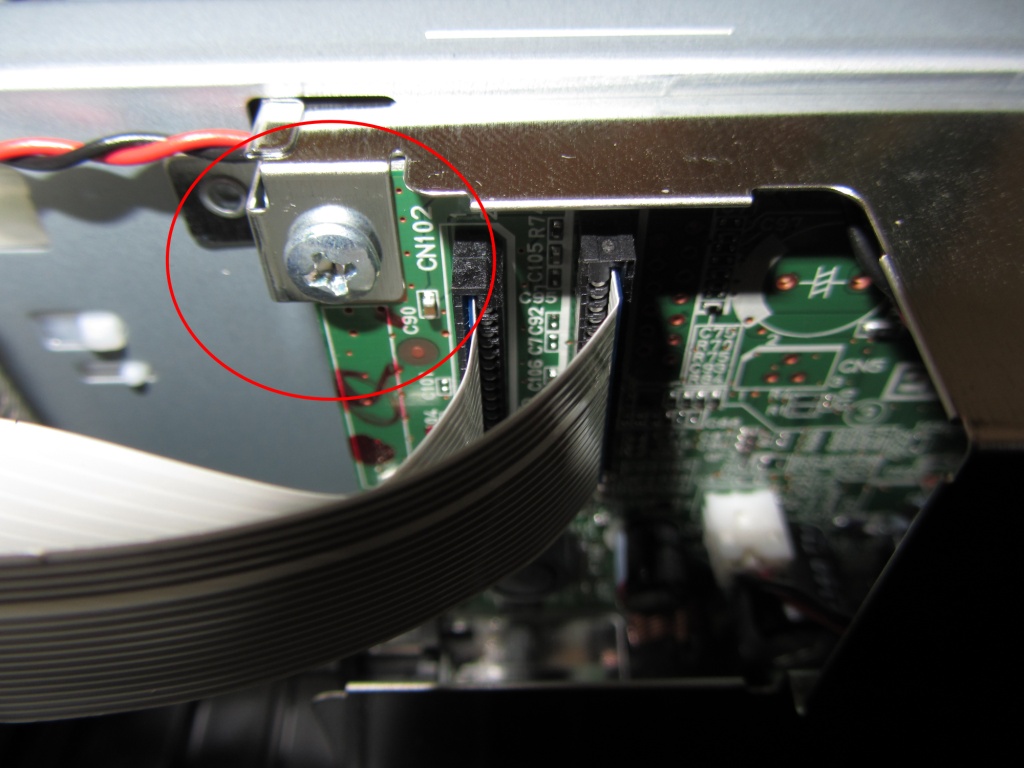

Основная плата прикручена тремя болтами к металлическому защитному корпусу, снимаете корпус и одним болтом к станине рисунки 11,12,13.



Снятие платы

Рис. 11

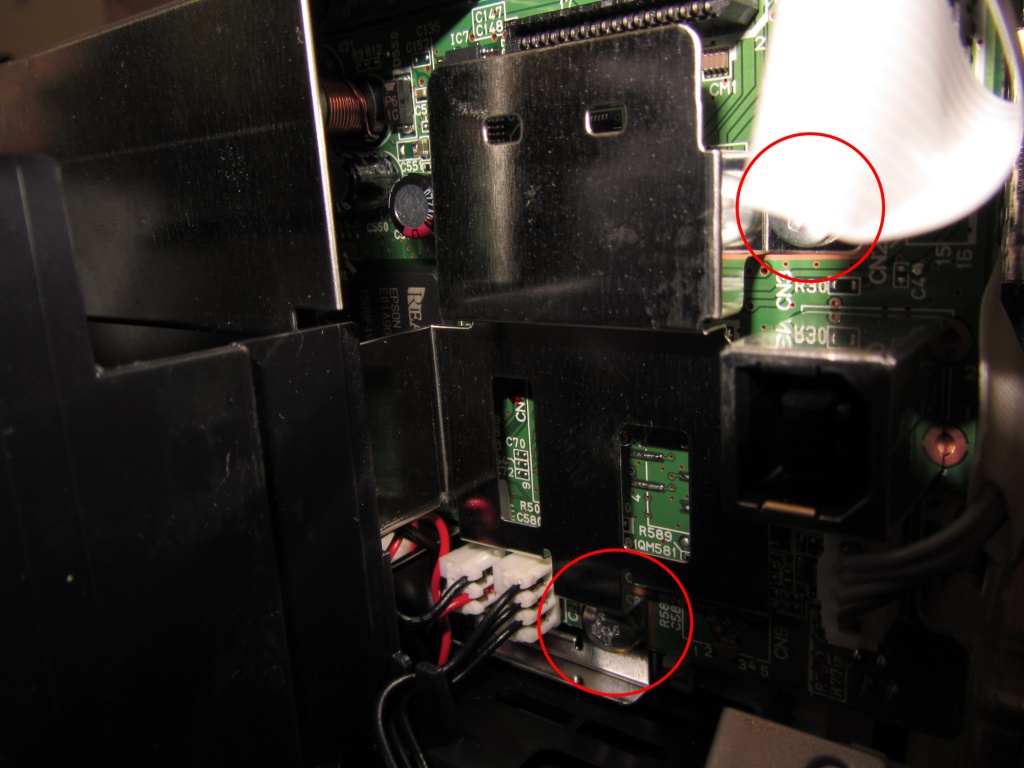

Снятие платы

Рис. 12

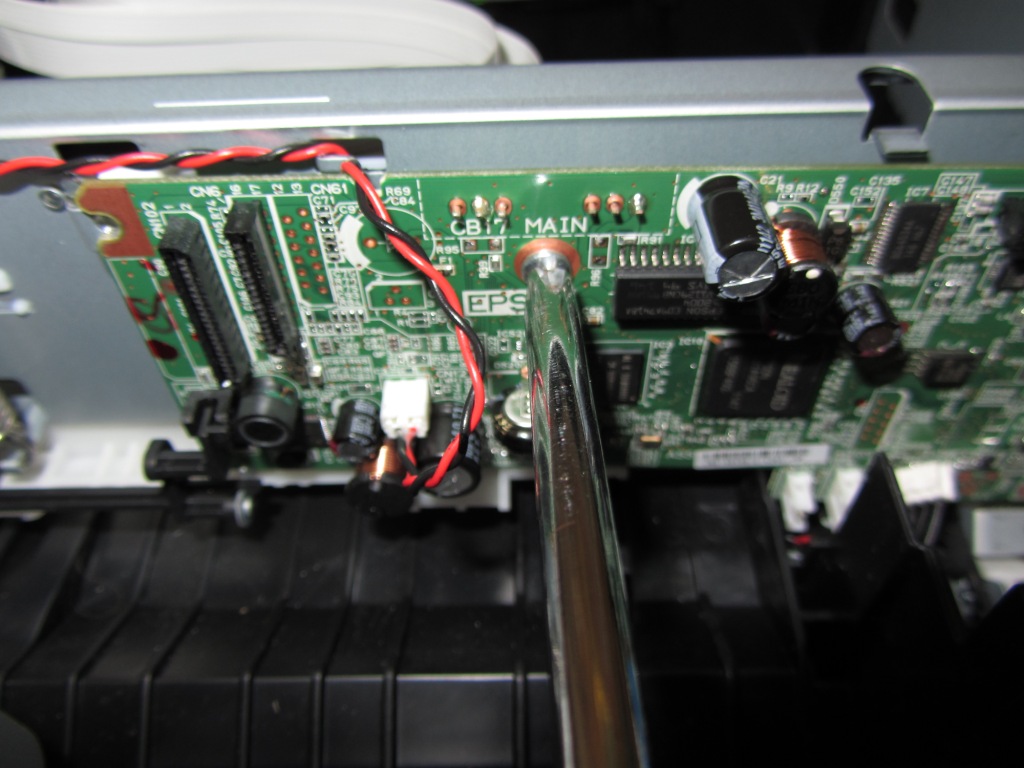

Снятие платы

Рис. 13

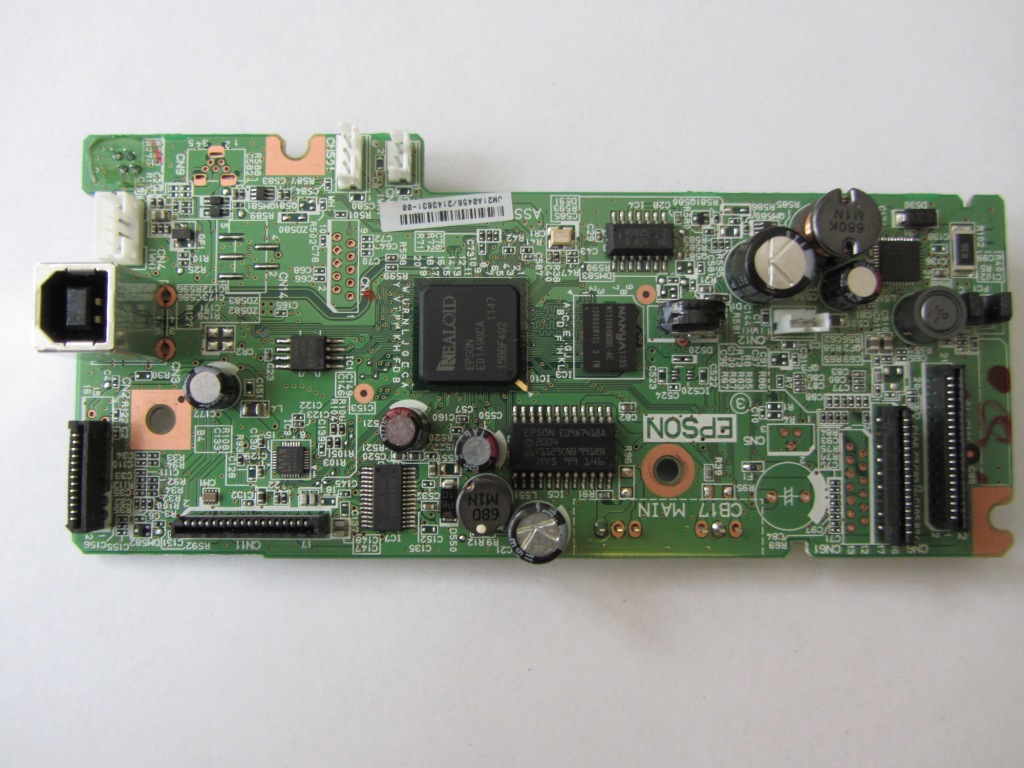

Плата общим видом рисунок 14.



Общий вид платы

Рис. 14

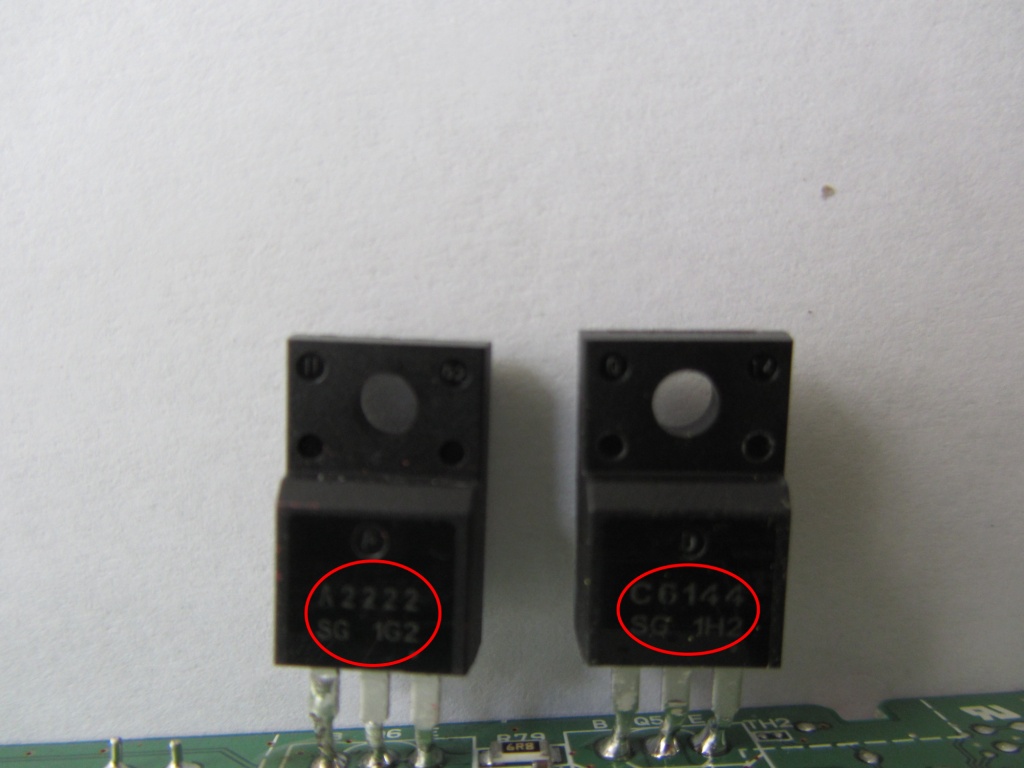

Обратите внимание, что транзисторы на этом принтере A2222 и С6144 рисунок 15, ремонт предохранителей и транзисторов, в том числе и этого МФУ вы можете посмотреть в нашей статье Epson не видит картриджи.

Транзисторы А2222 и С 6144

Рис. 15


Механика здесь такая же, как и на предыдущих аппаратах.
Сборка МФУ происходит в обратном порядке разборки.
