Установка СНПЧ на Epson XP 33

Epson XP 33 бюджетная модель принтера во всей линейке принтеров и МФУ серии XP, если вам нужен просто принтер, то не стоит приобретать себе принтер со сканером, а именно Epson XP 103, так как на предыдущих сериях SX, в МФУ Epson SX 125/ 130 часто ломался сканер, шлейф сканера а это выходило из строя весь аппарат. На серии XP пока статистику не собрали, так как на нем печатали мало, а с приходом СНПЧ и ПЗК через некоторое время можно будет делать выводы.
Epson XP 33 можно назвать рабочей лошадкой как его предшественник Epson S22, печатающая головка улучена, т. е. больше дюз. Цена осталась прежней. Epson XP 33 идеально подходит для сублимации.
Если у вас есть этот принтер и вы хотите на нем печатать, а оригинальные картриджи дорогие, вы можете приобрести СНПЧ и чернила и установить на свой принтер самостоятельно с помощью нашей инструкции.

Чернила для Epson XP серии есть в интернет-магазине.
СНПЧ для Epson XP 33 можете посмотреть здесь.

СНПЧ состоит из пластика и чипа, последовательность цветов в пластике могут не совпадать, нужно смотреть по шлейфу, если не совпадает, то вы можете поменять местами наклейки и пробки, рисунки 1, 2. Если вы хотите поменять местами доноры, смотрите статью по разборке пластика СНПЧ.

Неправильное расположение цветов в пластике СНПЧ

Рисунок 1.

Правильное расположение цветов в пластике СНПЧ

Рисунок 2.

Первое что вам нужно сделать, это залить чернила в доноры, для этого шприцем заливаем как показано на рисунке 3.

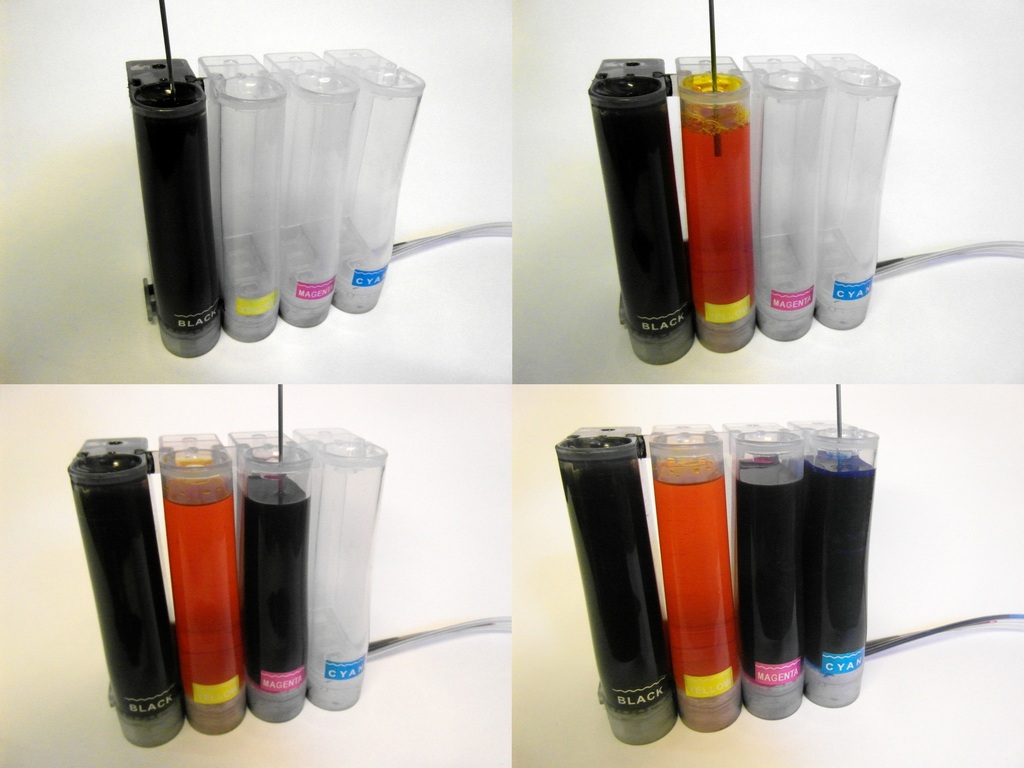

Заполнение доноров чернилами

Рисунок 3.

Берем резиновые пробки и затыкаем заправочные отверстия, рисунок 4.

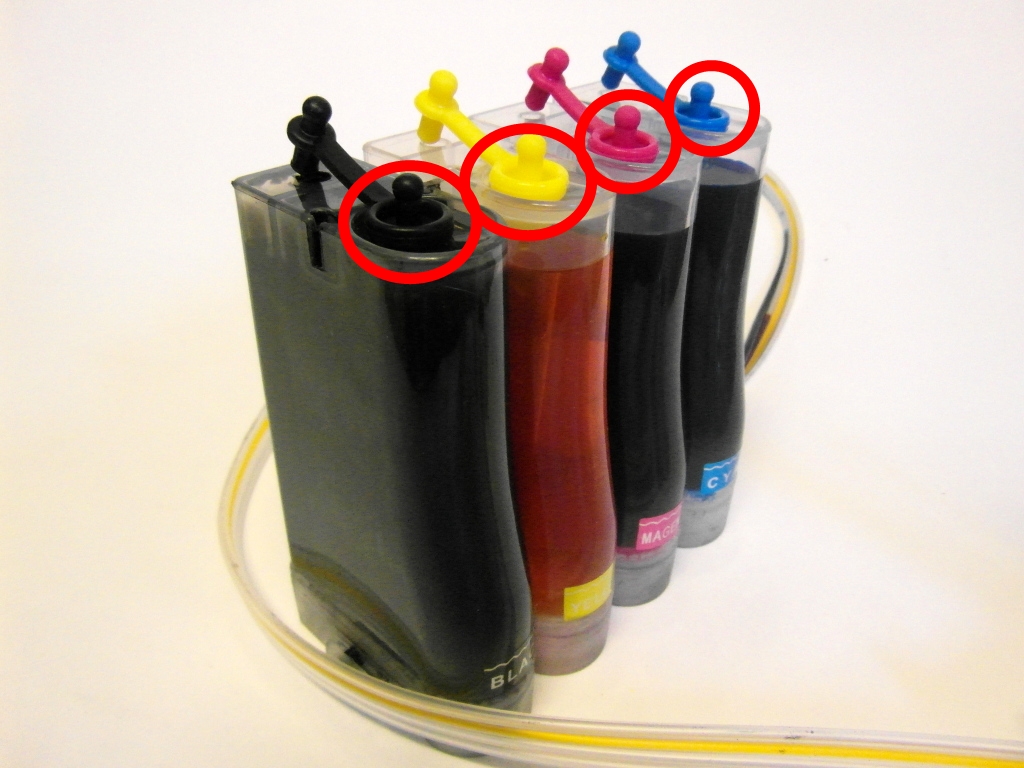

Заправочные отверстия затыкаются

Рисунок 4.

Следующее что нужно сделать, это прокачать шлейф и картриджи, для этого втыкаем шприц без иглы в сопло и выкачиваем воздух, рисунок 5. Следует брать аккуратным не повредить резиновый уплотнитель, если вы не уверены что сможете аккуратно сделать попробуйте сделать другим способом как рассказано в других статьях по установке СНПЧ на XP серию.

Установка СНПЧ на Epson XP 33, мало чем отличается от установки на другие модели серии Epson XP, вы можете посмотреть наши статьи:
Установка СНПЧ на Epson XP 103
Установка СНПЧ на Epson XP 207
Установка СНПЧ на Epson XP 303

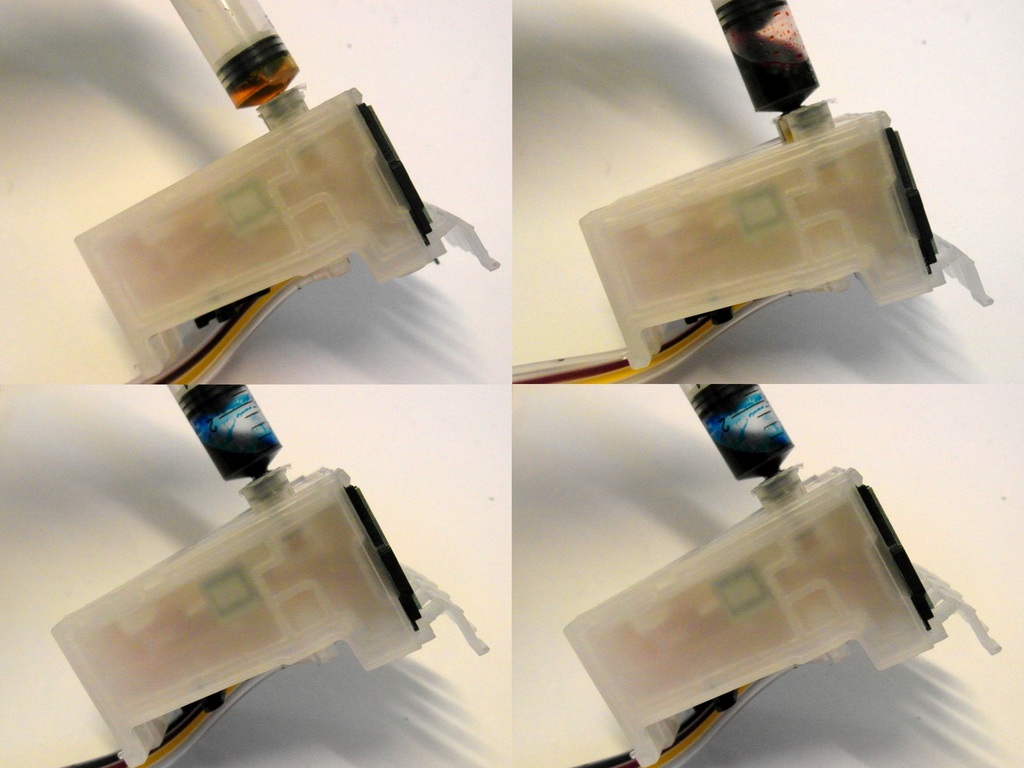

Прокачка картриджей и шлейфа

Рисунок 5.

Когда вся СНПЧ прокачана, вам следует откачать излишек чернил из воздушного отверстия, рисунок 6.

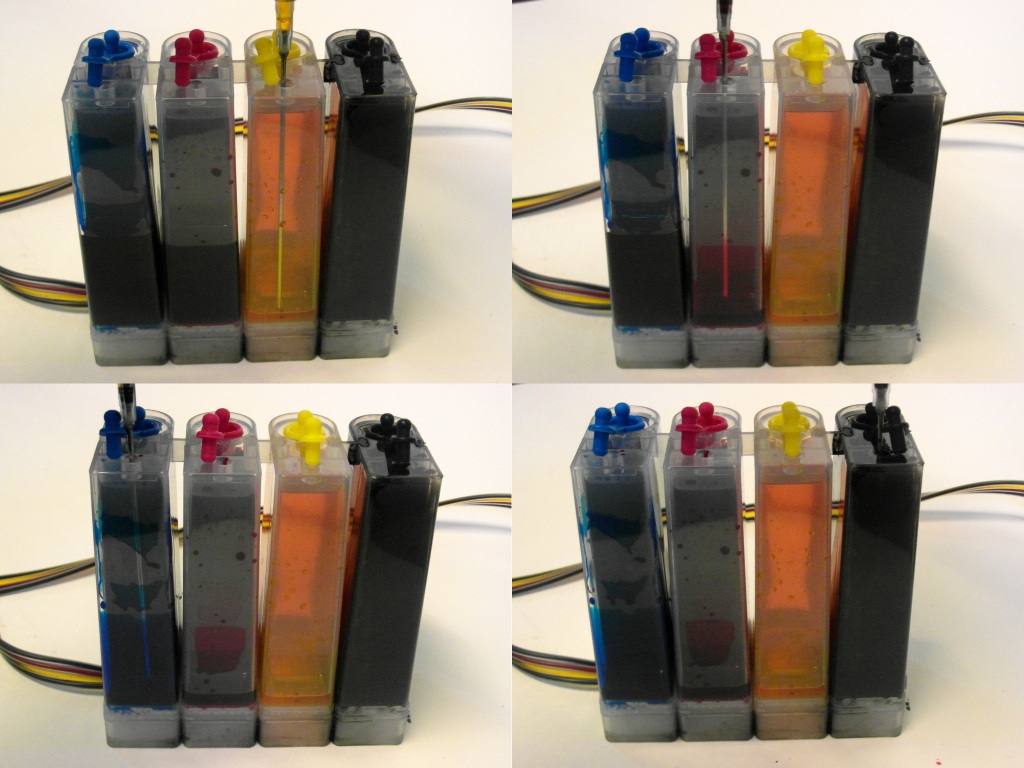

Выкачиваем лишние чернила

Рисунок 6.

В итоге у вас должно получиться как на рисунке 7.

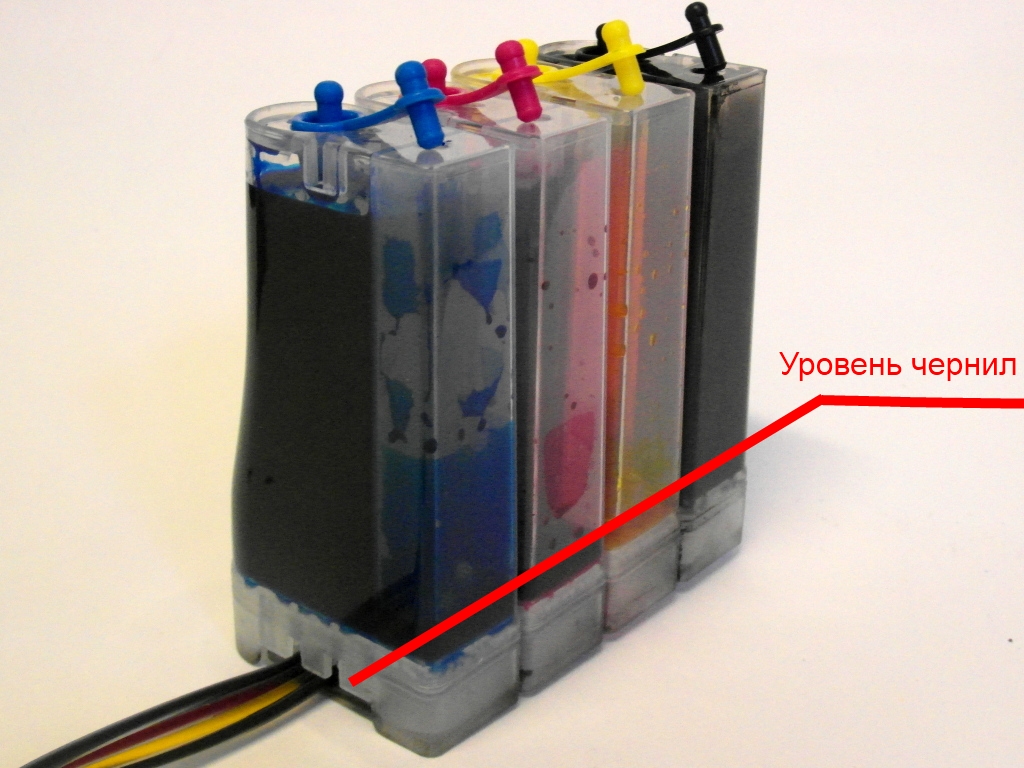

Уровень чернил в донорах

Рисунок 7.

В новых сериях Epson XP в принтерах и МФУ в CISC контакты длиннее, чем на предыдущих моделях, поэтому мы рекомендуем подрезать выступы которые крепят чип СНПЧ к картриджам, рисунок 8.

О ремонте CSIC статья: Ремонт контакта CSIC

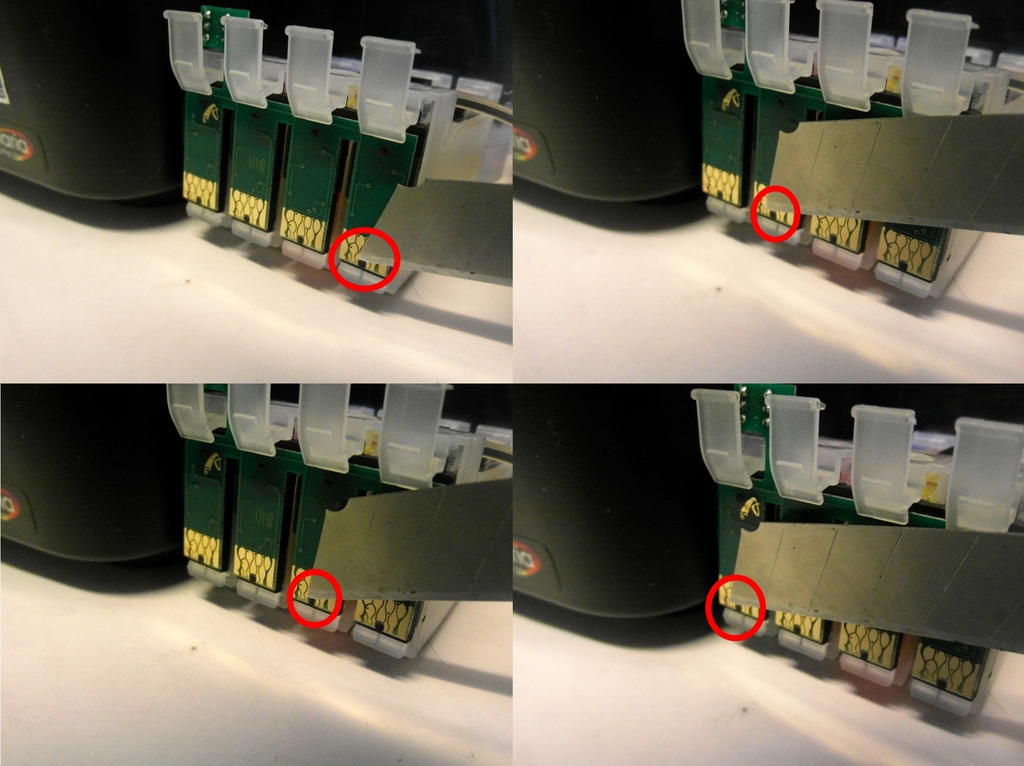

Подрезание крепежа чипа

Рисунок 8.

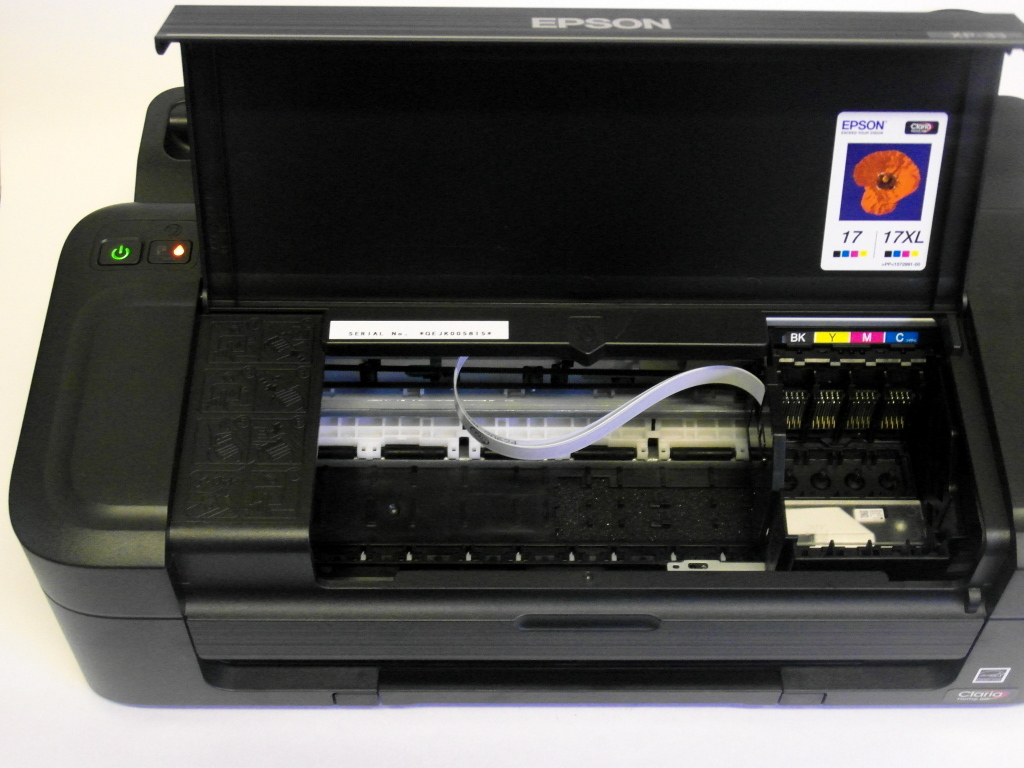

Теперь перейдем к установке СНПЧ на принтер, мы устанавливали на новый принтер поэтому нам надо провести начальную инициализацию, включили принтер и каретка вышла в позицию замены чернил, рисунок 9.
Если у вас уже вставлены картридж и начальная инициализация пройдена, то вам надо вывести каретку в позицию замены чернил с помощью драйвера компьютера,
Если один оригинальный картридж закончился, то можно нажать на кнопку которая у вас загорелась красным.

Вывод в позицию замены картриджей

Рисунок 9.

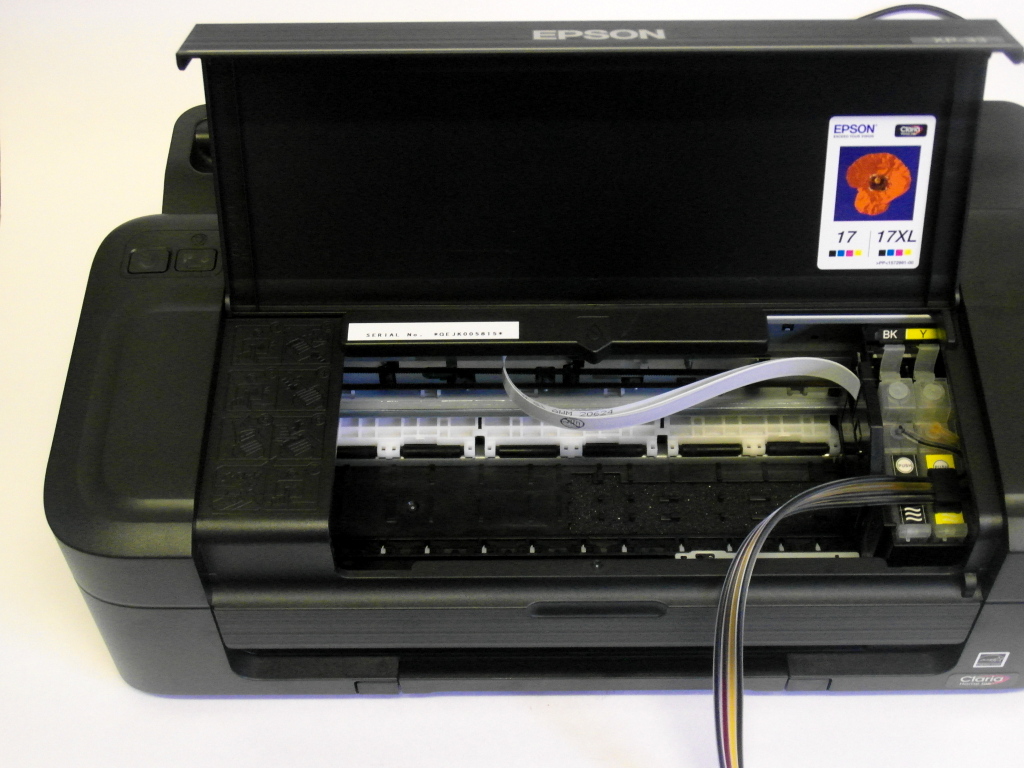

Вставляем картриджи СНПЧ в каретку и нажимаем на красную кнопку. Ждем пока пройдет начальная инициализация или прочистка печатающей головки, рисунок 10.

Вставляем картриджи, нажимаем кнопку продолжить

Рисунок 10.

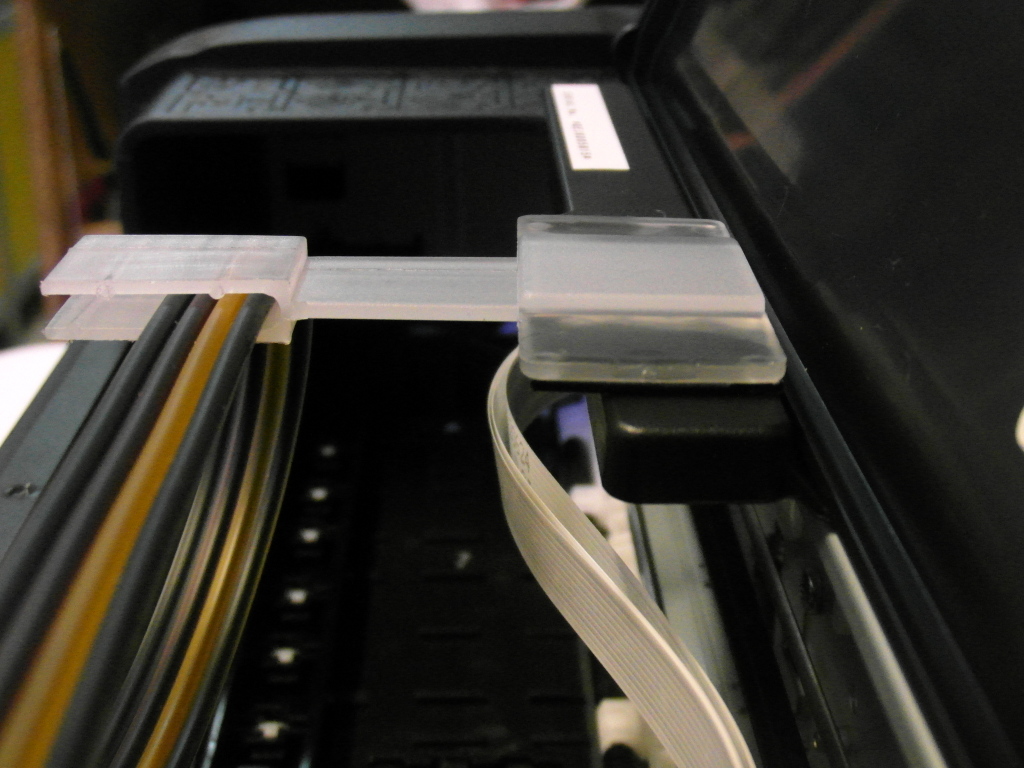

Устанавливаем Т-образное крепление, зажимаем шлейф. Обратите внимание что бы крышка закрывалась плотнее надо сделать зазор между крышкой и самим креплением, рисунок 11.

Установка Т-обрзного крепления

Рисунок 11.

Если у вас, каретке при прохождении в крайнее левое положение мешает шлейф и принтер уходит в общую ошибку, то вам надо ослабить немного шлейф в Т-образном зажиме, рисунок 12.

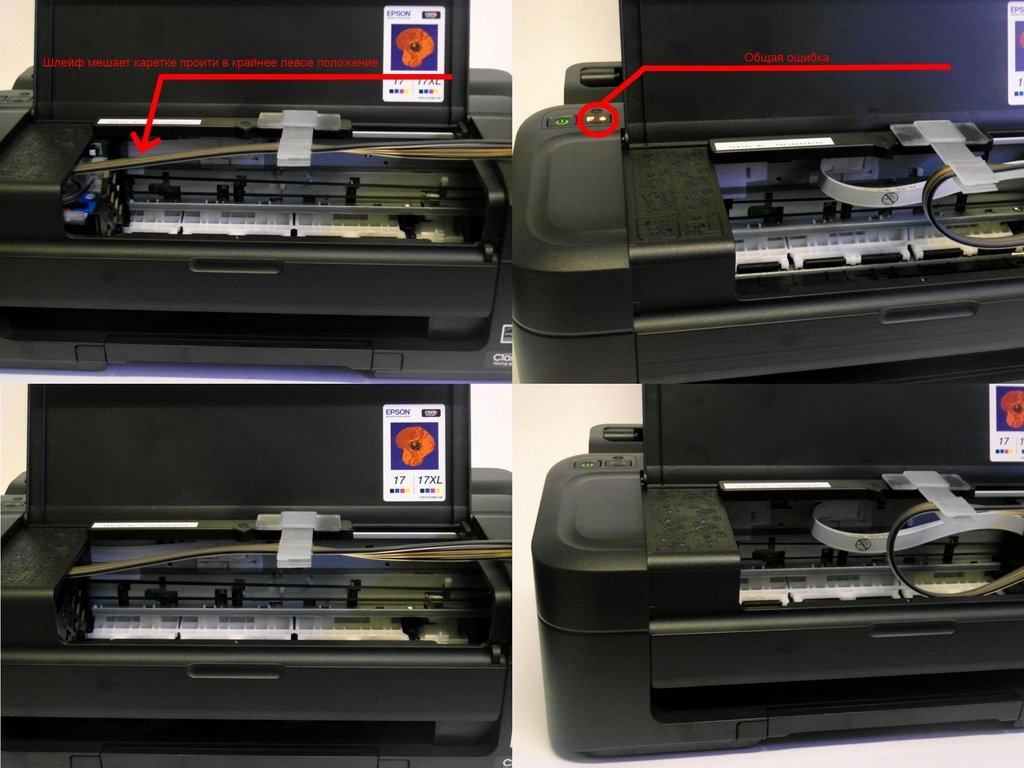

Ослабление или подтягивание шлейфа

Рисунок 12.

К принтеру крепим зажим для шлейфа и фиксируем сам шлейф, рисунок 13.

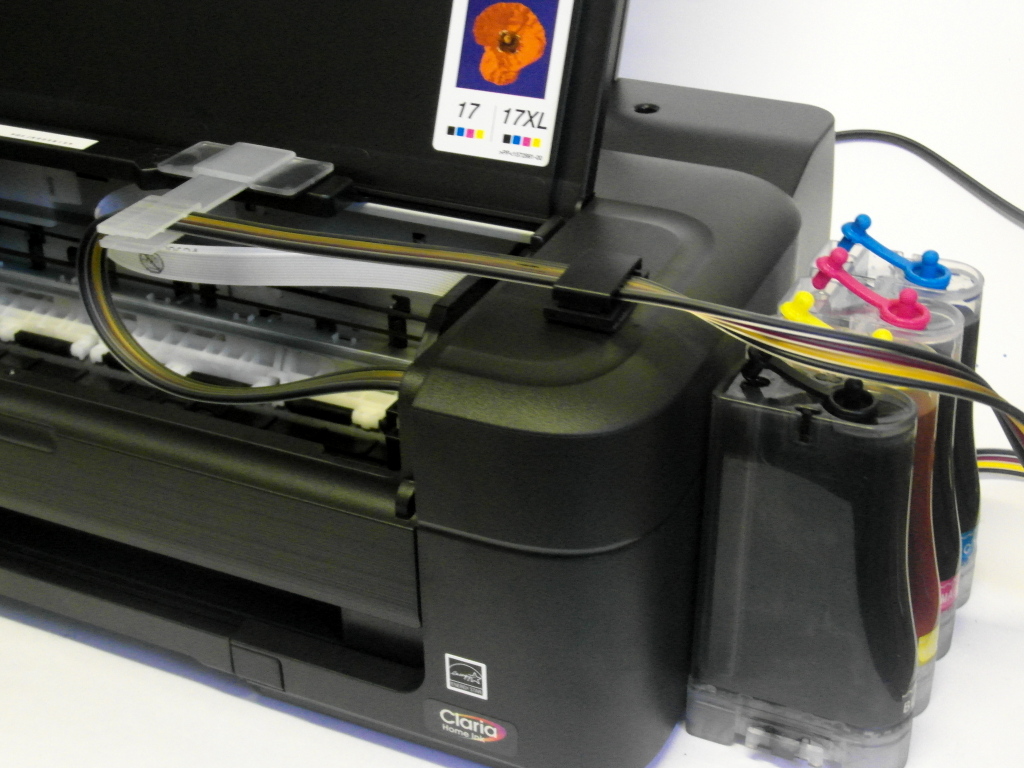

Крепим фиксатор шлейфа

Рисунок 13.

Установка СНПЧ закончена, рекомендуем сделать две прочистки печатающей головки.
Воздушные отверстия в донорах должны быть открыты при прокачке СНПЧ и работы принтера в дальнейшем.
Если принтер продолжительное время стоял без работы, то возможно засохла печатающая головка, приобрести промывочную жидкость вы можете разделе Промывочная жидкость для Epson.

Сброс счетчика чипа на СНПЧ Epson XP 33 делается так же как и на Epson XP103, желательно делать через компьютер, смотрите статью по сбросу картриджей Epson.


Если у вас проблемы с правильной настройкой работы СНПЧ, вы можете посмотреть статью Epson с СНПЧ основные неисправности.
