Установка СНПЧ на Epson XP 303



Epson XP 303 модель из серии XP с улучшенной печатающей головкой, в ней, как и во всех четырех картриджных моделях XP сериях используются черные пигментные и цветные водорастворимые чернила. В этой статье мы покажем как установить на эту модель СНПЧ.
СНПЧ на Epson XP 303 вы можете купить в интернет-магазине.
Чернила можете посмотреть в разделе Чернила для Epson.

СНПЧ состоит из пластика и чипа, последовательность цветов в пластике могут не совпадать, нужно смотреть по шлейфу, если не совпадает, то вы можете поменять местами наклейки и пробки, рисунки 1, 2. Если вы хотите поменять местами доноры, смотрите статью по разборке пластика СНПЧ.

Неправильное расположение цветов в пластике СНПЧ

Рисунок 1.

Правильное расположение цветов в пластике СНПЧ

Рисунок 2.

Заполним чернилами всю СНПЧ, для этого первым этапом зальем в доноры через воронку краску, обратите внимание что мы недоливаем примерно по два сантиметра, заливаем все цвета, рисунок 3.

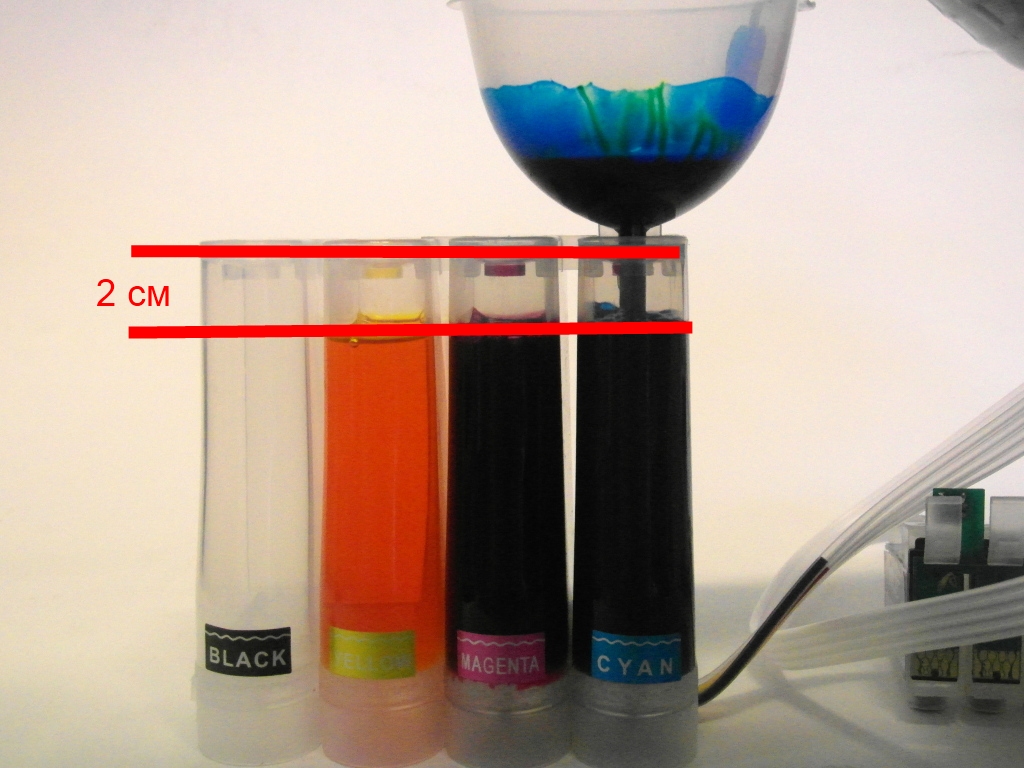

2 сантиметра недоливаем

Рисунок 3.

Вторым этапом, мы будем выкачивать весь воздух со шлейфов и картриджей. Для этого мы подденем заглушки из картриджей и выкачаем воздух шприцем, рисунок 4, 5.

Резиновые заглушка картриджей

Рисунок 4.

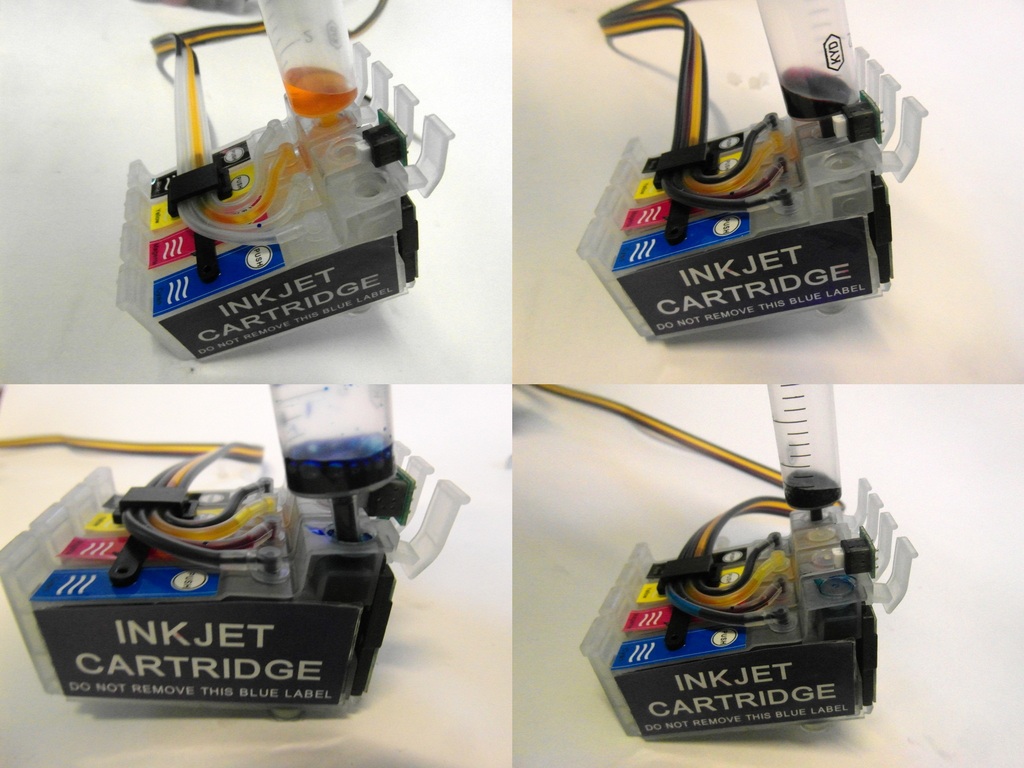

Прокачка СНПЧ

Рисунок 5.

Как только из картриджа пошла краска, вынимаем шприц и устанавливаем резиновую заглушку на место.

Так же вы можете посмотреть как прокачать и установить СНПЧ на других принтерах и МФУ серии Epson XP, в принципе они мало чем отличаются:

Установка СНПЧ в Epson XP 33
Установка СНПЧ в Epson XP 103
Установка СНПЧ в Epson XP 207

Как только вы прокачали всю СНПЧ, затыкаем заправочное и воздушное отверстия в донорах резиной пробкой, рисунок 6.

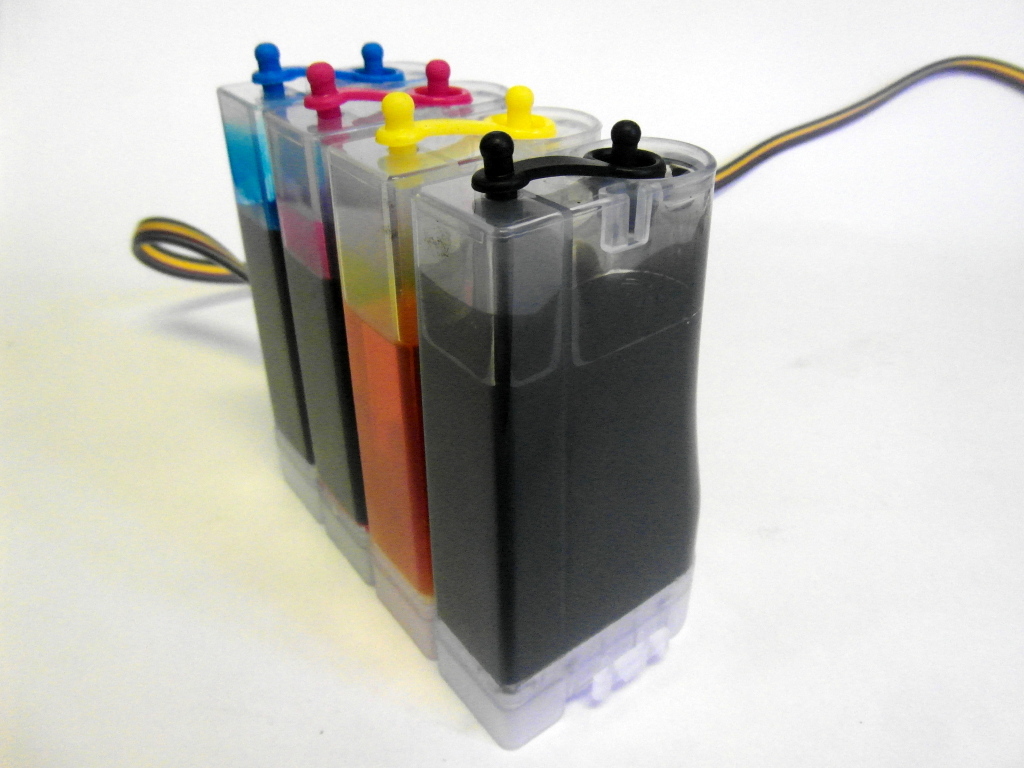

Затыкаем воздушное отверстие

Рисунок 6.

Переворачиваем на бок, и стравливаем чернила из воздушной части доноров в часть для чернил, рисунок 7.

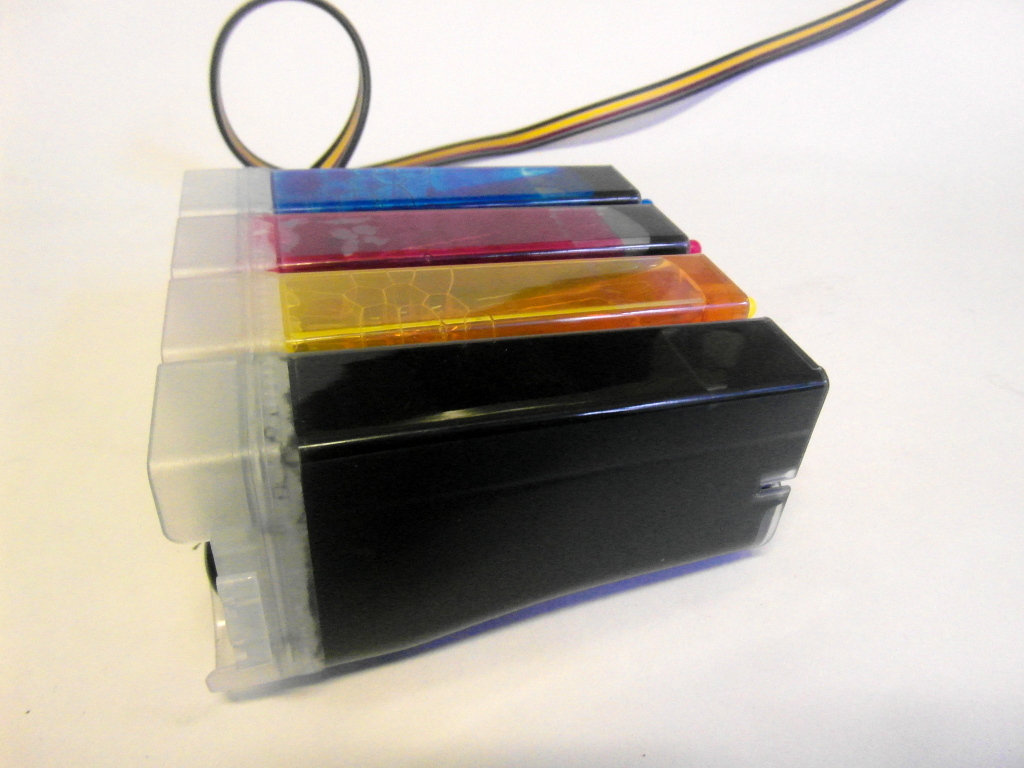

Воздух переходит в воздушную часть доноров

Рисунок 7.

В итоге у вас уровень чернил должен получиться как на рисунке 8.

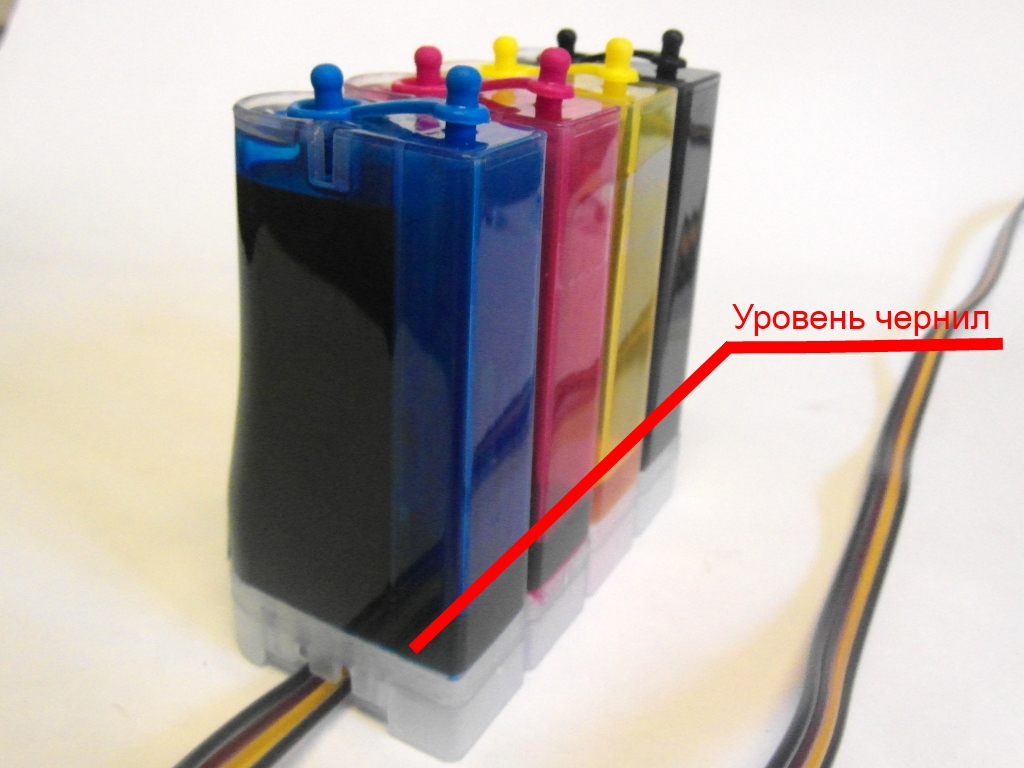

Уровень чернил в воздушной части доноров

Рисунок 8.

Теперь приступаем к установке прокачанной СНПЧ в МФУ, выводим в позицию замены чернил каретку и вставляем картриджи, рисунок 9.

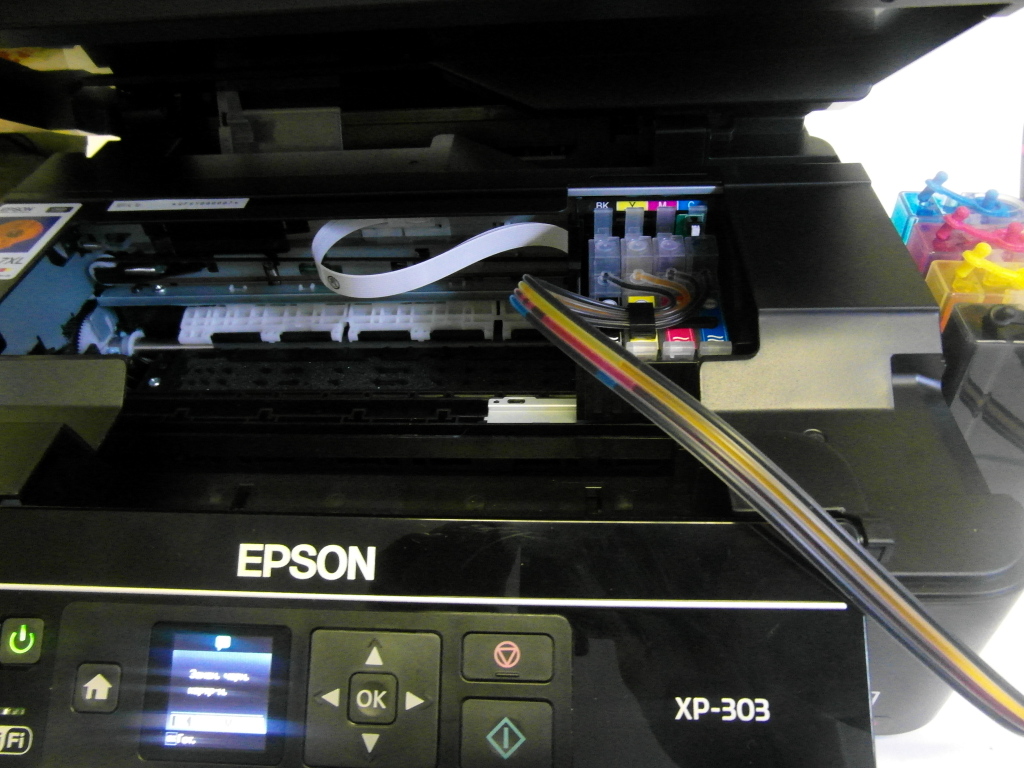

Установка картриджей в принтер Epson XP 303

Рисунок 9.

Для того что бы чип плотнее касался к контактам CSIC, советуем вставлять по краям блока картриджей вставлять зубочистки, рисунок 10, обе зубочистки нужно обломить как правая.

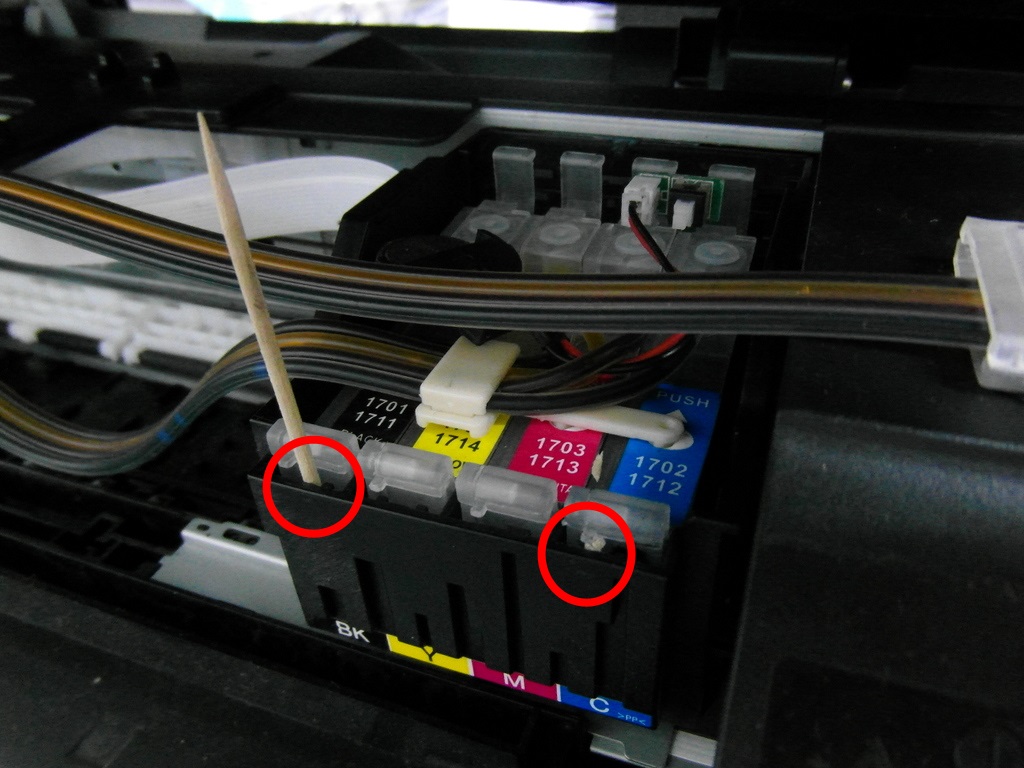

Улучшение контакта чипа и CSIC

Рисунок 10.


Вынимаем сетевой шнур питания, для того что бы можно было каретку спокойно было перемещать из крайне левого в крайне правое положение. Если не хотите выключать таким образом то припаркованную каретку можно передвинуть, утопив внутрь МФУ стопор, рисунок 11.

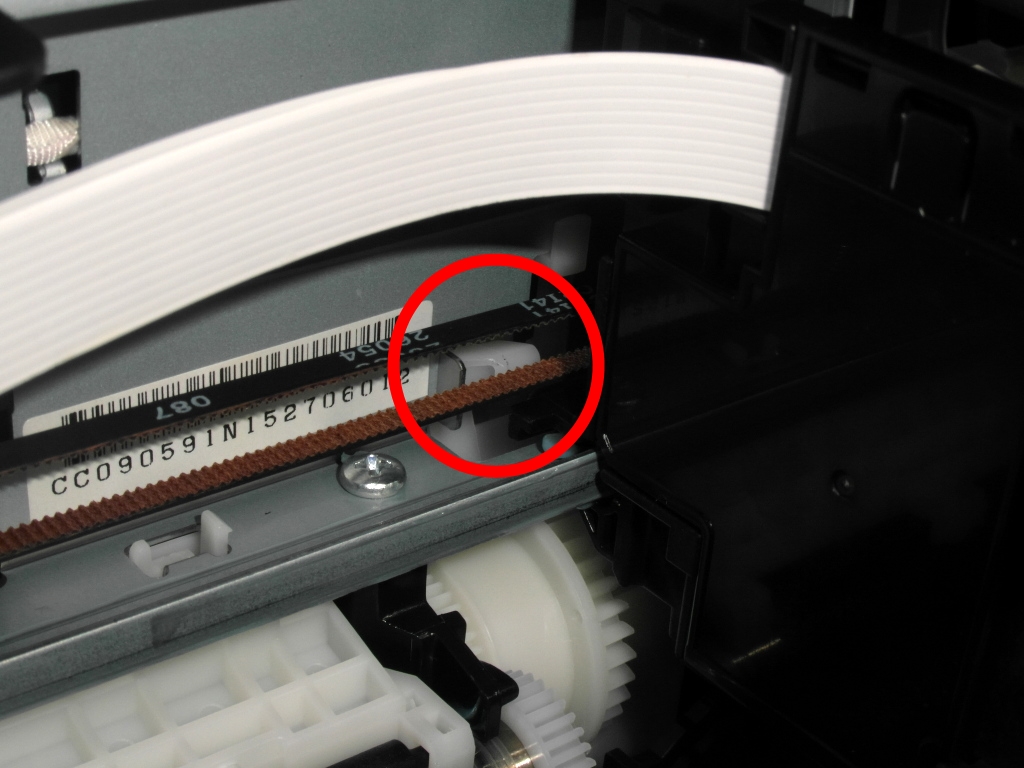

Стопор каретки Epson

Рисунок 11.

Выводим каретку в крайне правое положение, приклеиваем Т-образное крепление, зажимаем шлейф в него, сдвигаем в крайнее правое положение, если шлейф не мешает двигаться то ослаблять или подтягивать его не надо, рисунок 12.

Крепление Т образного зажима

Рисунок 12.

Включаем принтер, делаем две прочистки, печатаем тест дюз.

Если у вас МФУ долго не эксплуатировался, то могли засохнуть некоторые дюзы в печатающей головке, приобрести промывочную жидкость вы можете в интернет-магазине.

Сброс счетчика чипа на СНПЧ Epson XP 303 лучше делать через компьютер, смотрите статью по сбросу счетчика картриджей Epson.

  При печати и прочистки воздушные отверстия открыты.

Если с МФУ у вас проблемы почитайте статью Epson с СНПЧ основные неисправности.
