В этой статье мы хотим показать как заменить термопленку в принтере НР 1005.
Все действия можно разделить на два этапа: Разборка, Сборка принтера.
Разборка принтера и термоблока.

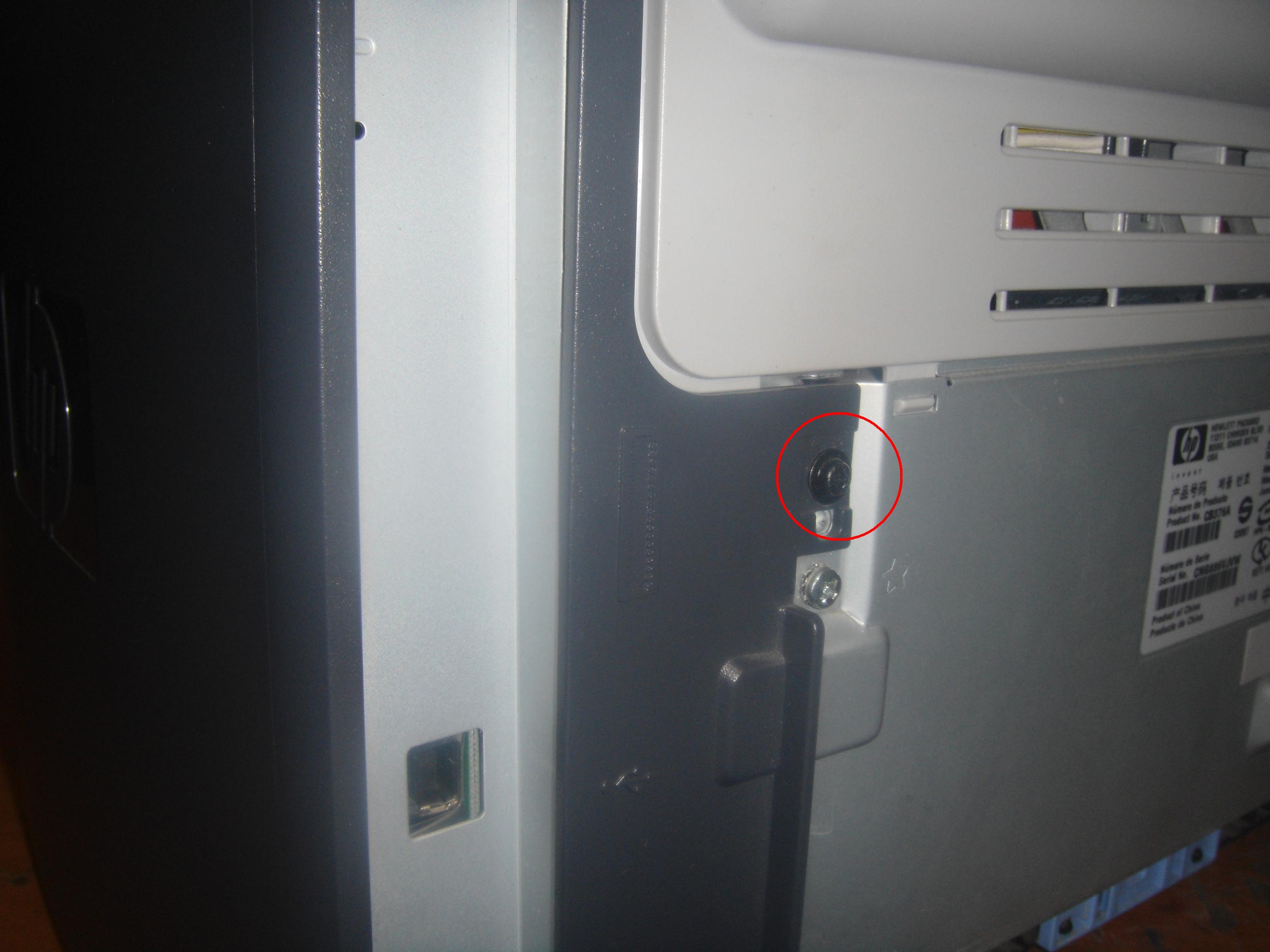

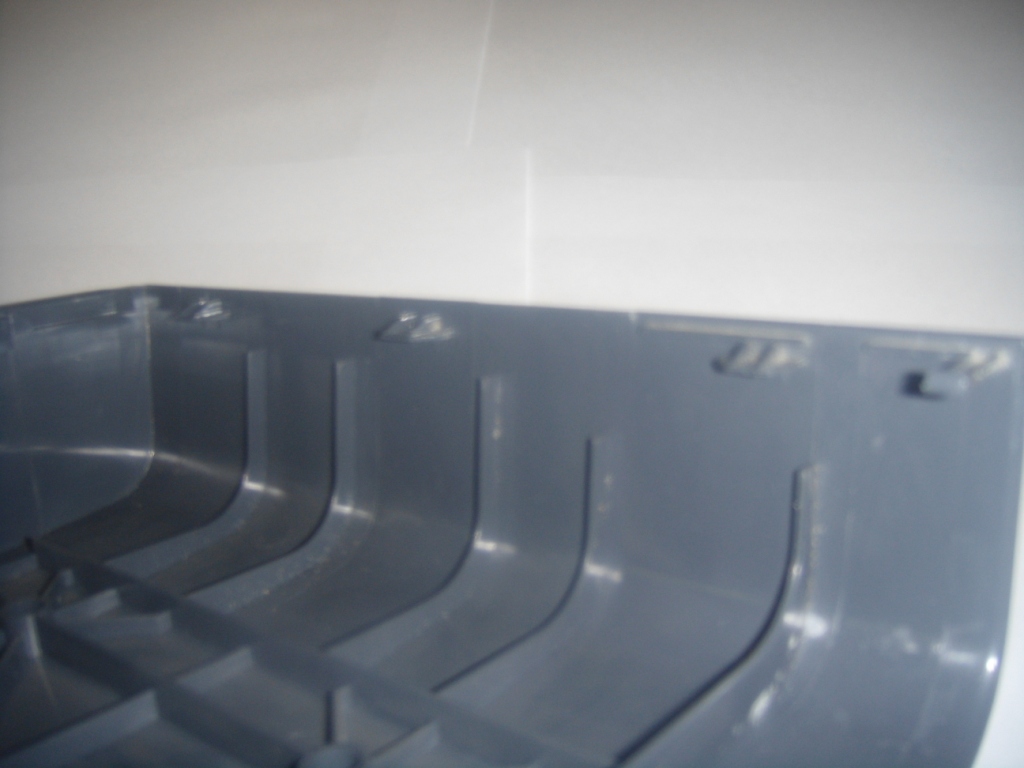

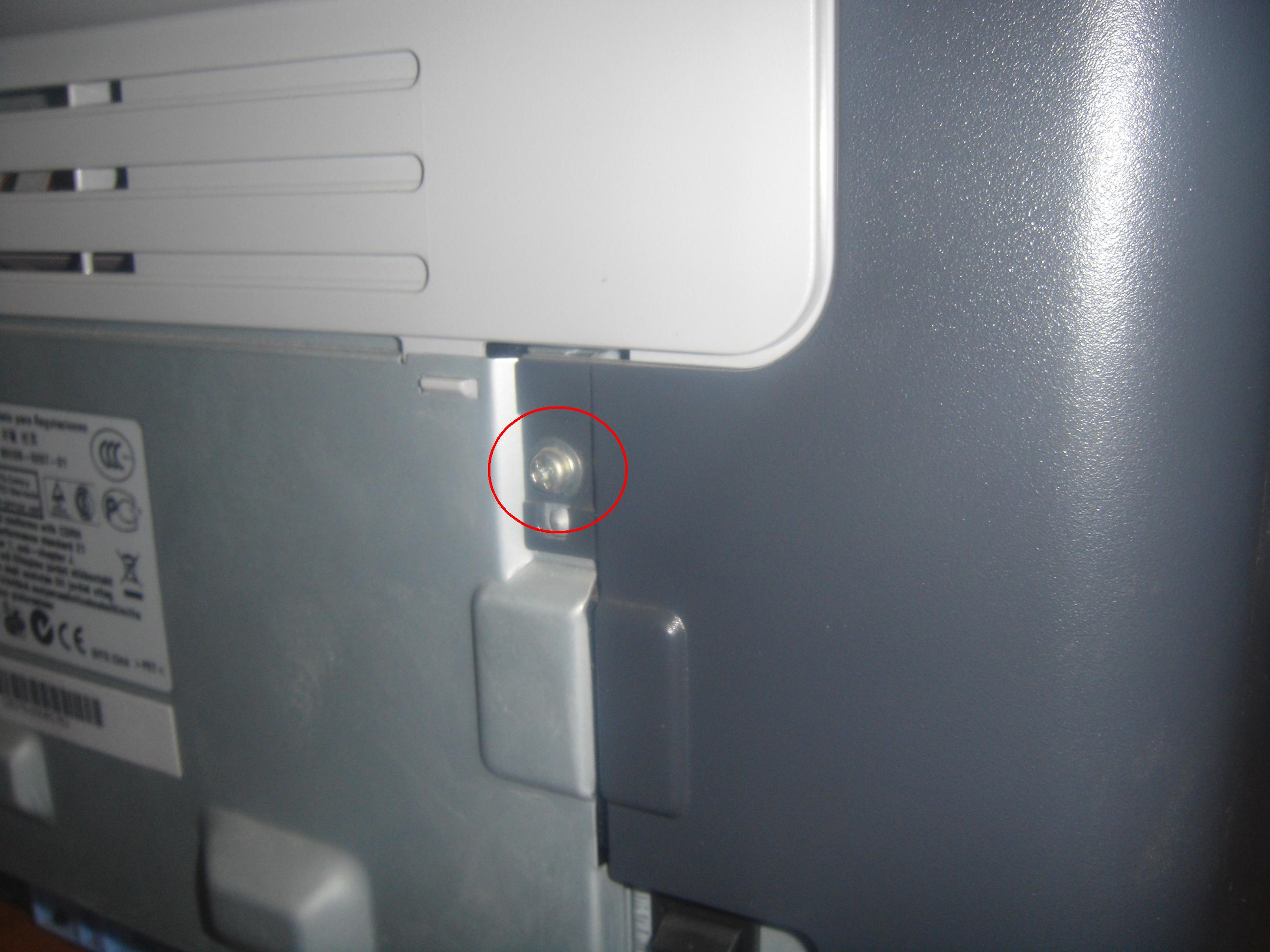

Для начала вам надо снять боковые крышки. Открутите два болта рисунки 1, 2, подденьте защелки, показанные на рисунках 3, 4.
Рис. 1
Рис. 2
Рис. 3
Рис. 4

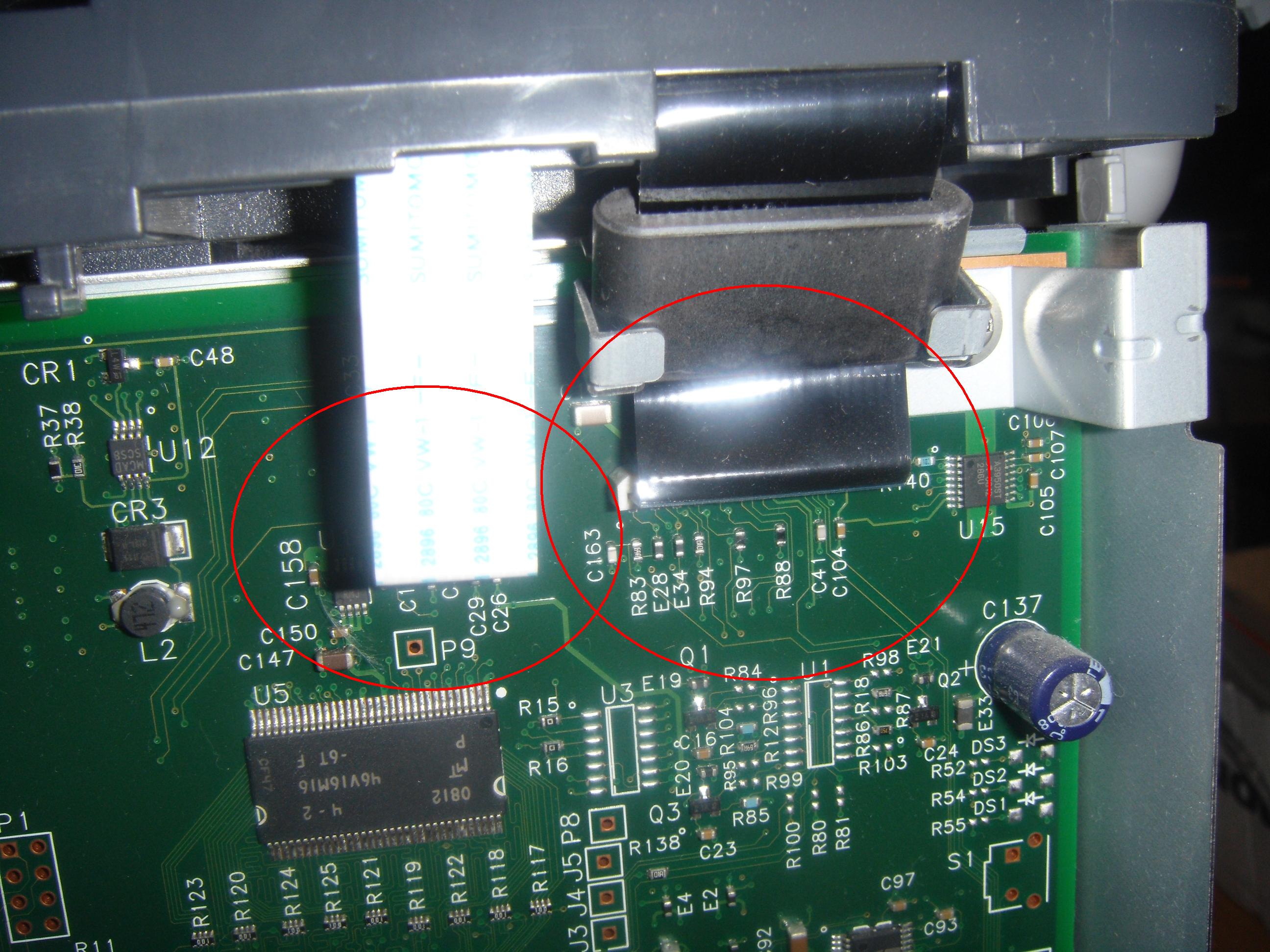

После того как вы сняли крышки следует снять сканер, сначала отсоединим шлейфа которые ведут к плате рисунок 5.
Рис. 5

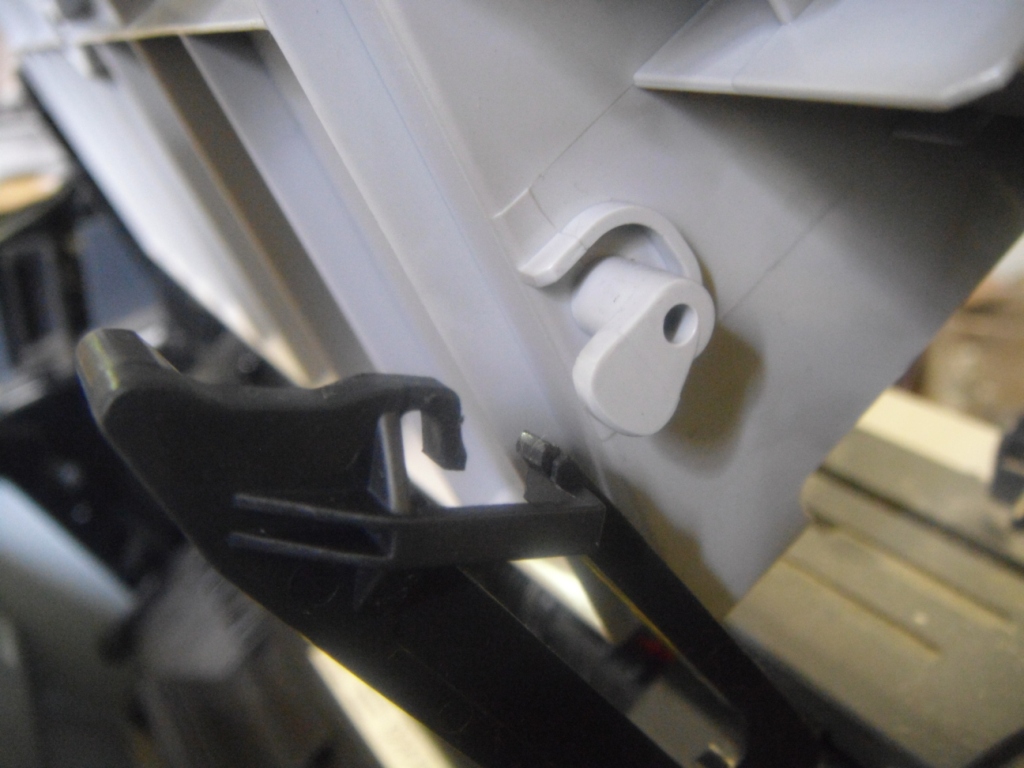

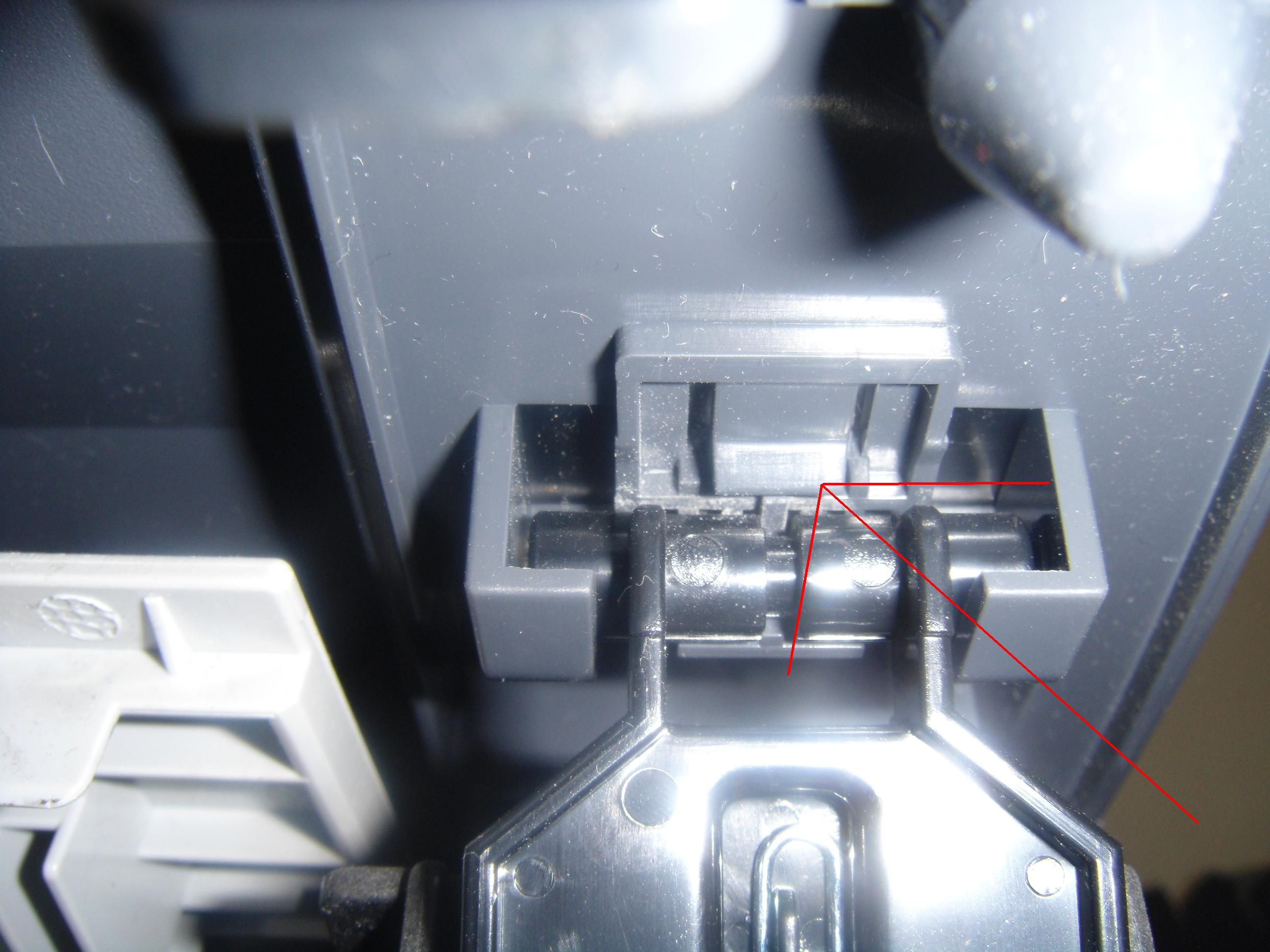

Затем следует отсоединить крепление сканера, для этого вам нужно надавить на защелку и снять крепление рисунок 6, затем отжать и снять другое крепление рисунок 7.
Рис. 6
Рис. 7

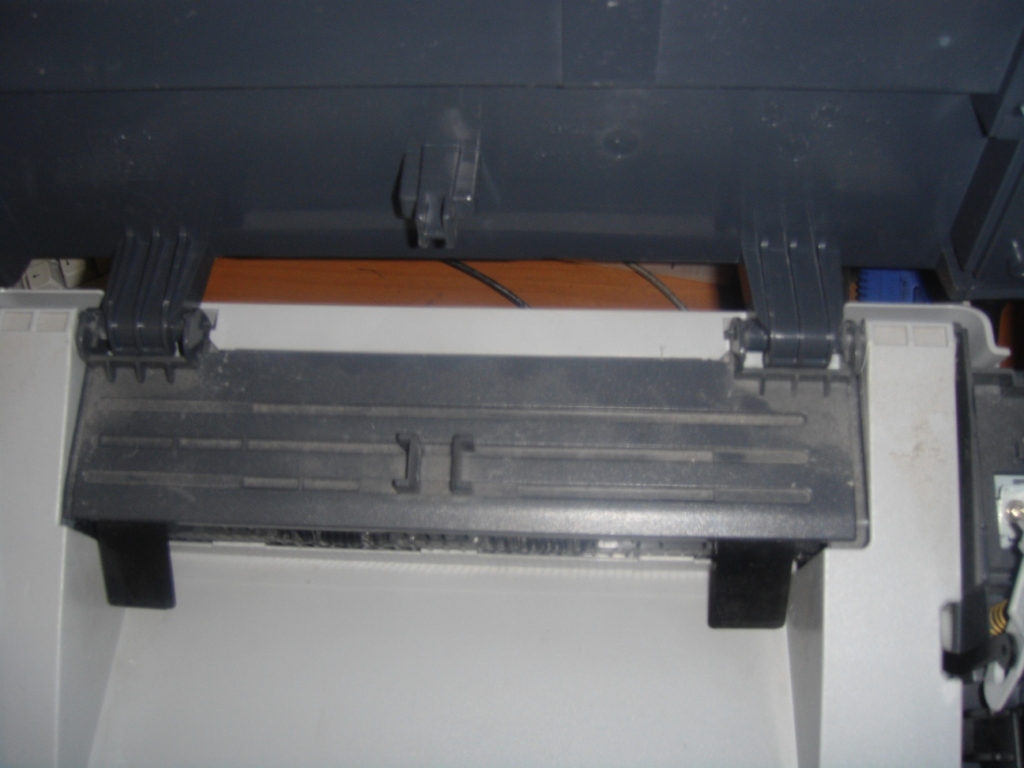

Затем весь сканнер поднимаем на 90 градусов и снимаем весь сканнер рисунок 8.
Рис. 8
Затем нужно снять верхнюю крышку, для этого нужно надавить на защелку и снять крепление рисунок 9, 10.
Рис. 9
Рис. 10
Верхняя крышка снимается так же как и сканер. Снимем заднюю крышку, открутим один шуруп и поддеваем в двух местах рисунок 11.
Рис. 11

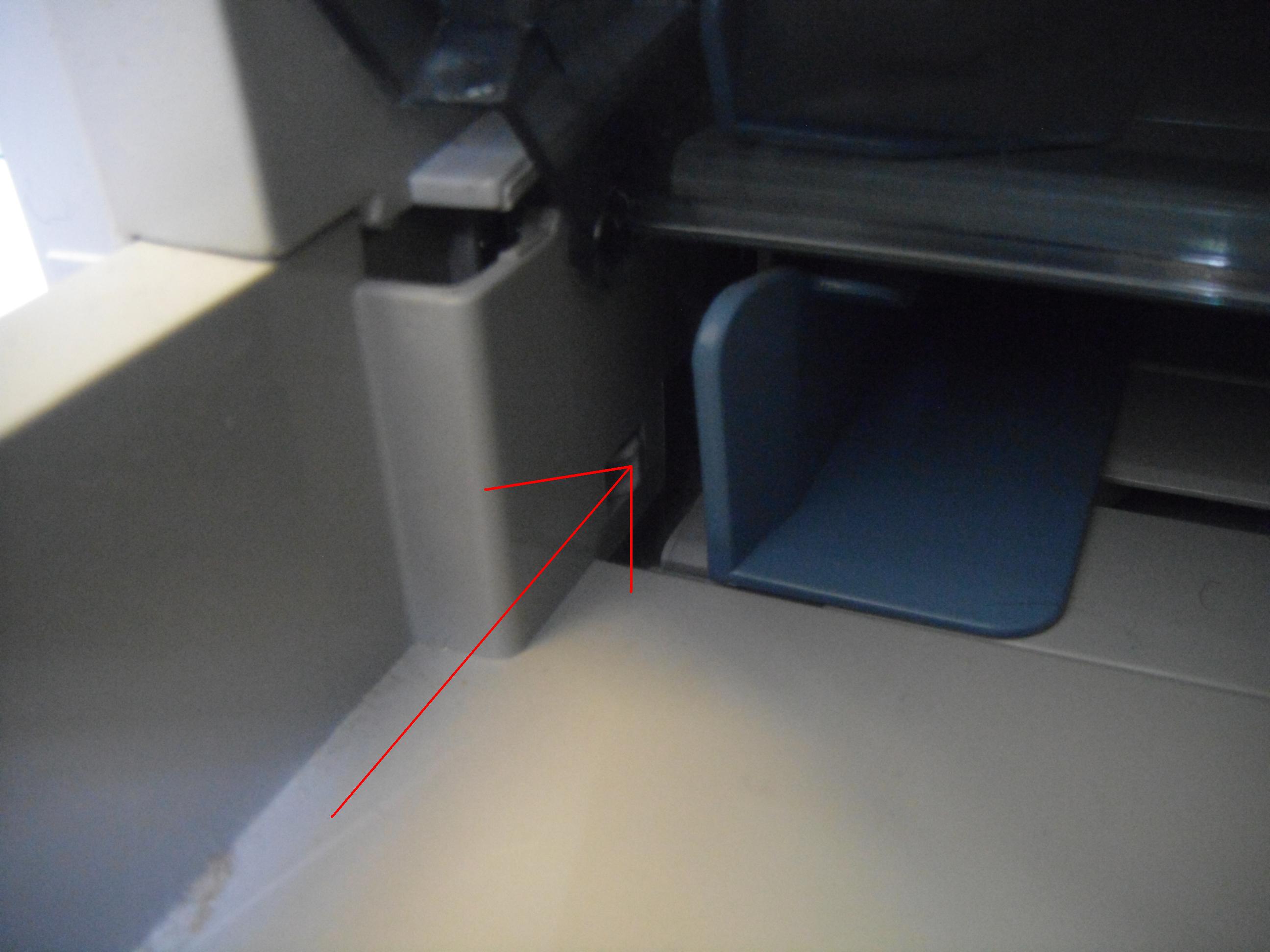

Снимаем лоток для бумаги, для этого нужно надавить на две защелки, рисунки 12, 13.
Рис. 12
Рис. 13

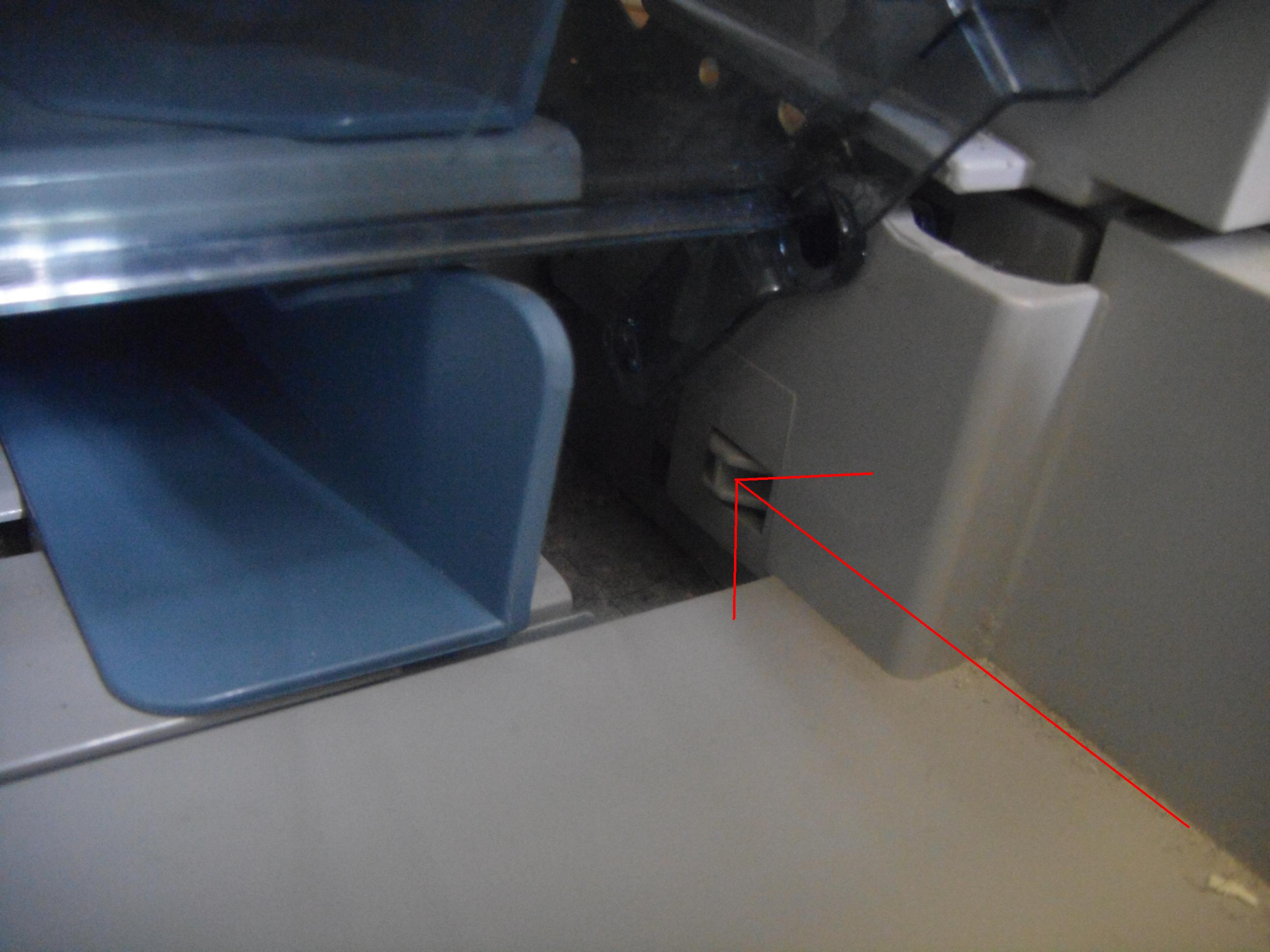

Снимаем переднюю крышку, сняв две защелки по бокам, рисунок 14.
Рис. 14

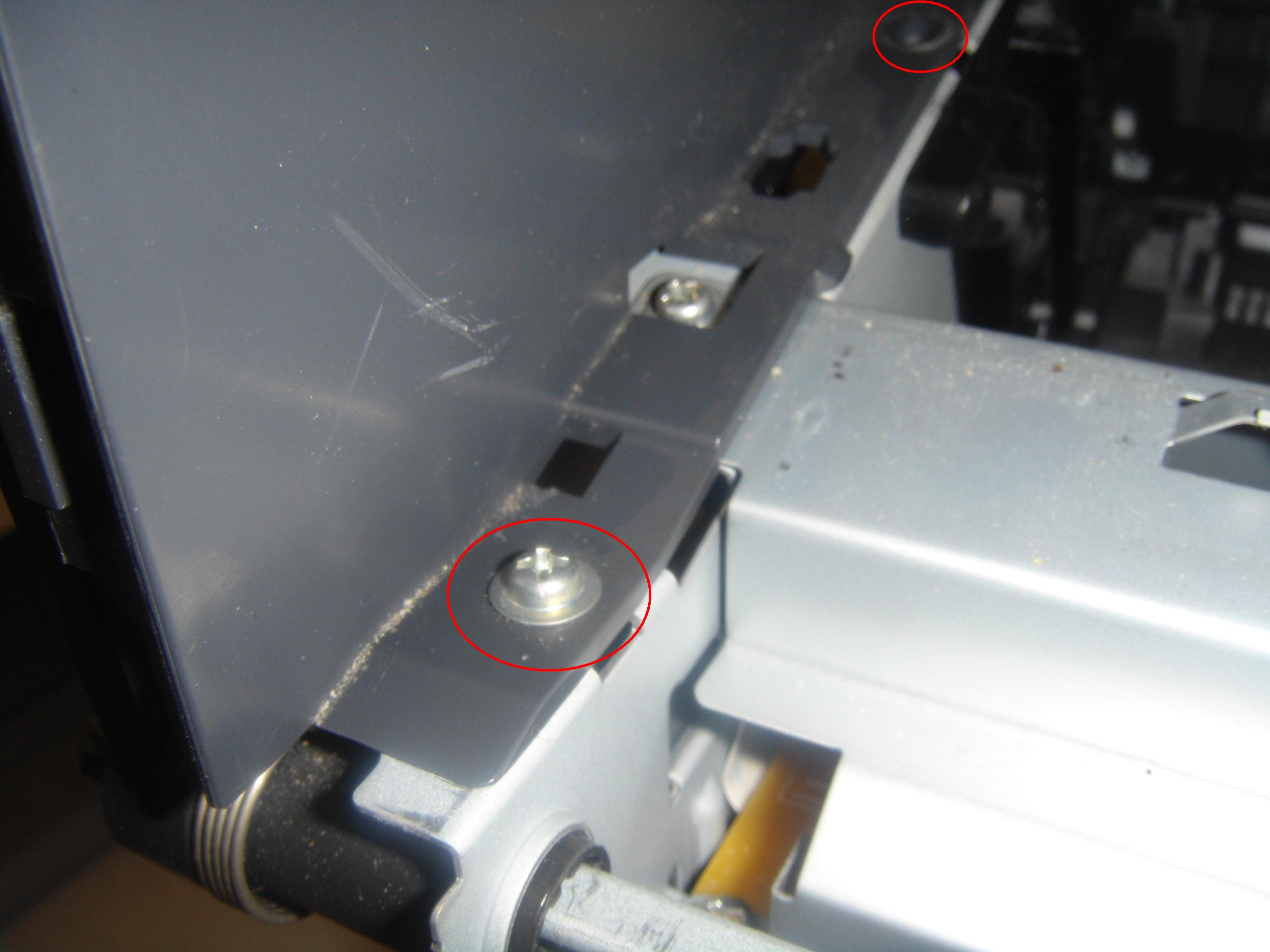

Откручиваем четыре болта и снимаем верхнюю крышку рисунки 15, 16.
Рис. 15
Рис. 16

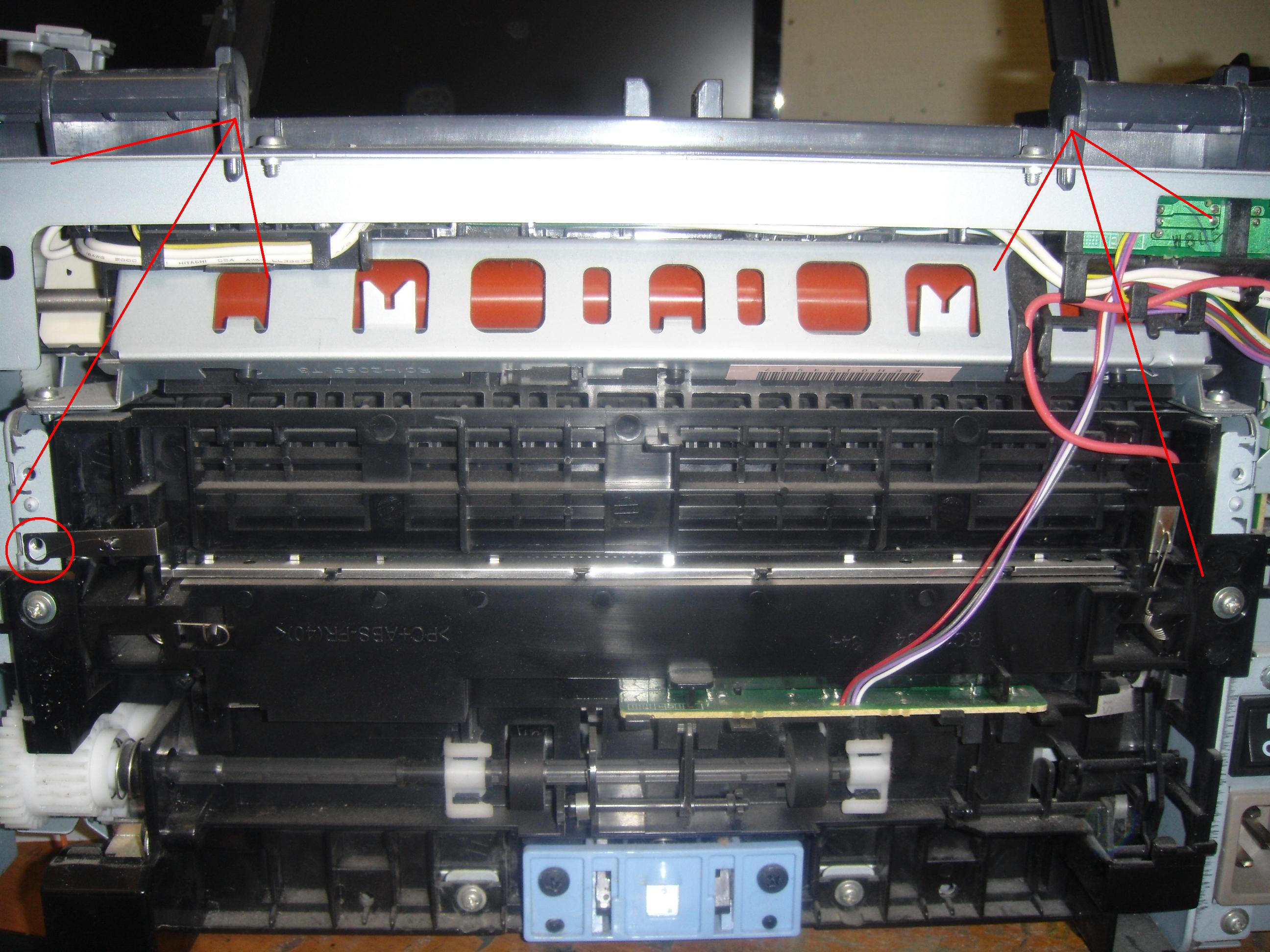

Итак теперь мы можем наблюдать термоблок, что бы его снять нужно открутить три болта и отсоединить шлейфа которые подходят к плате. На рисунках 17,18 показаны болты, а на рисунке 19 показаны шлейфа, на рисунке 20 надо отсоединить клемму.
Рис. 17
Рис. 18
Рис. 19
Рис. 20

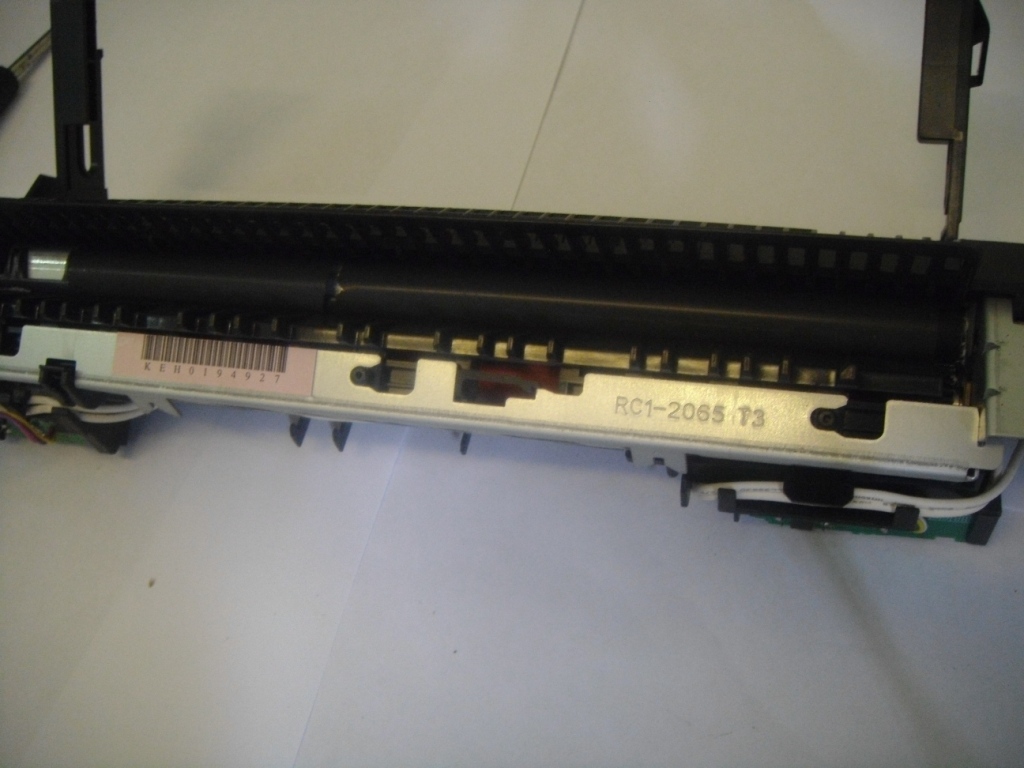

Снимаем термоблок и видим порванную термопленку которую нужно заменить рисунок 21.
Рис. 21

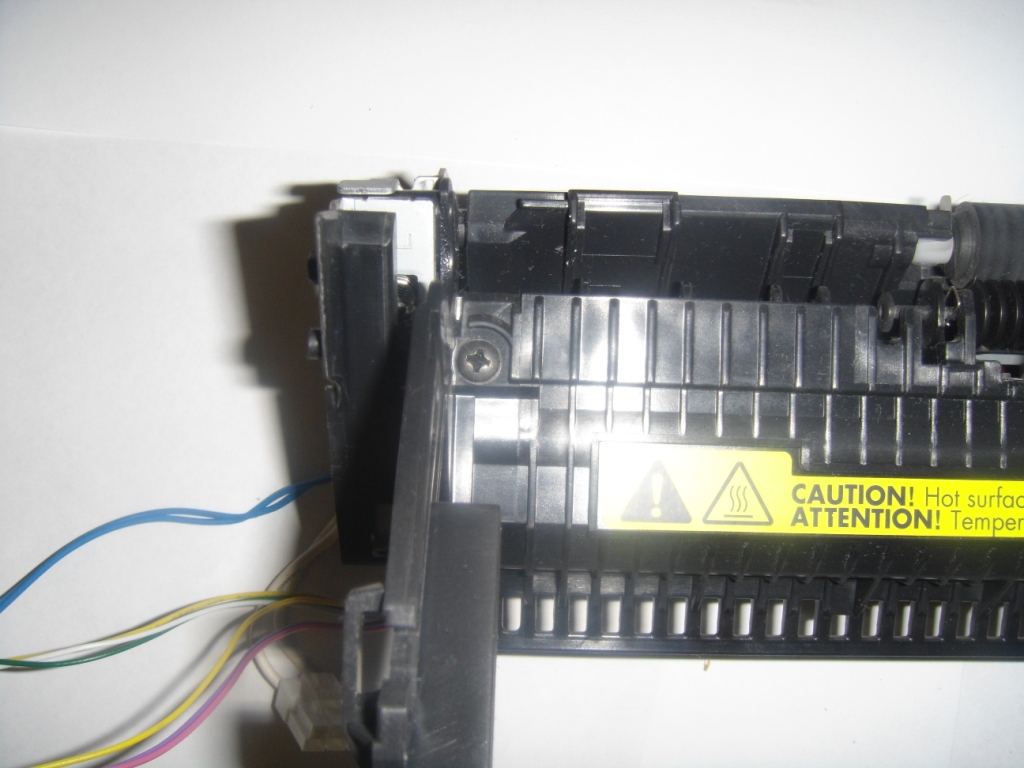

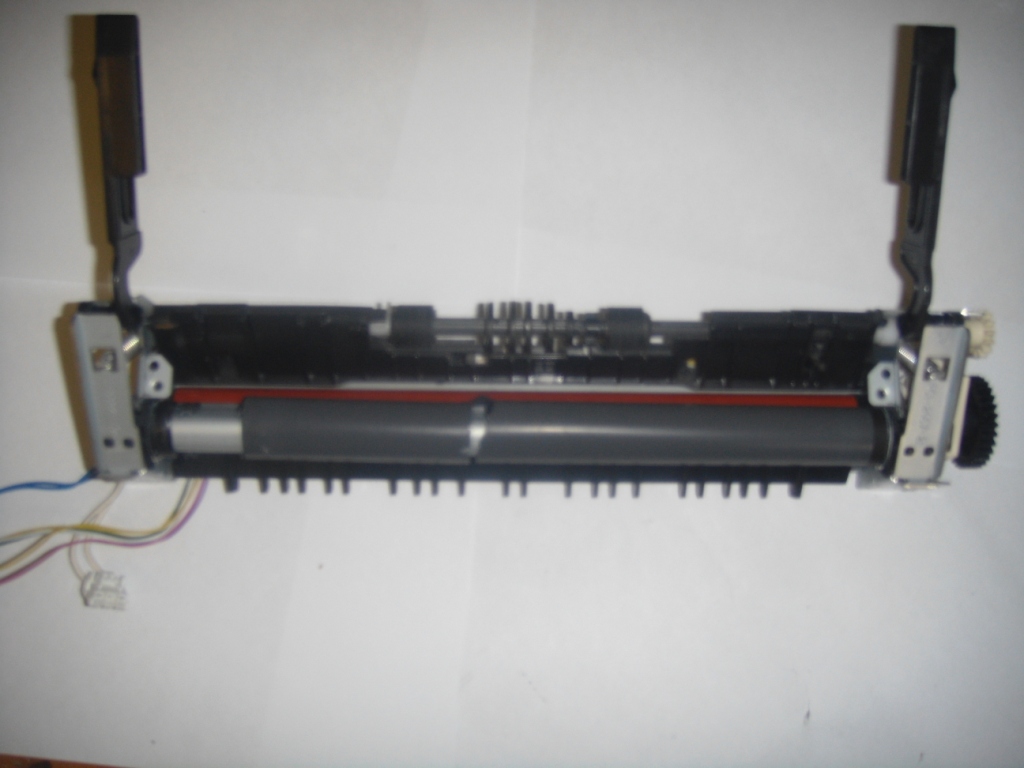

Начинается разборка термоблока, для начала нужно открутить два болта и снять крышку рисунки 22, 23, 24.
Рис. 22
Рис. 23
Рис. 24

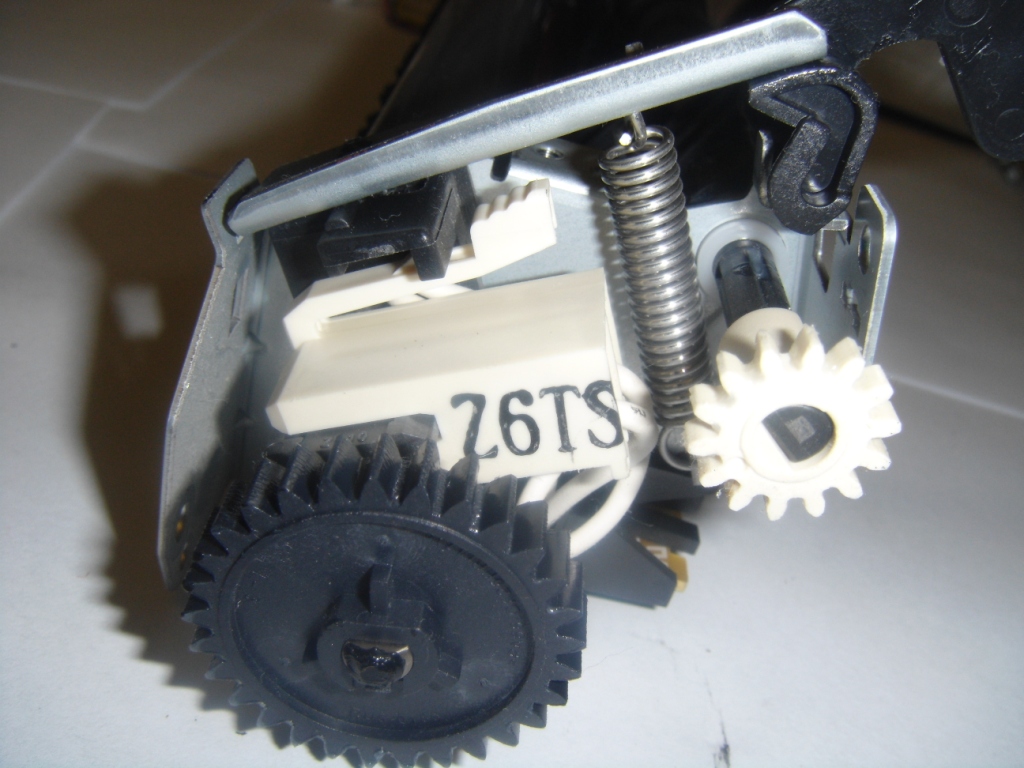

Потом надо снять две пружинки, которые прижимают термопленку к резиновому валу рисунок 25, 26 и снимаем весь термоэлемент с порванной термопленкой.
Рис. 25
Рис. 26

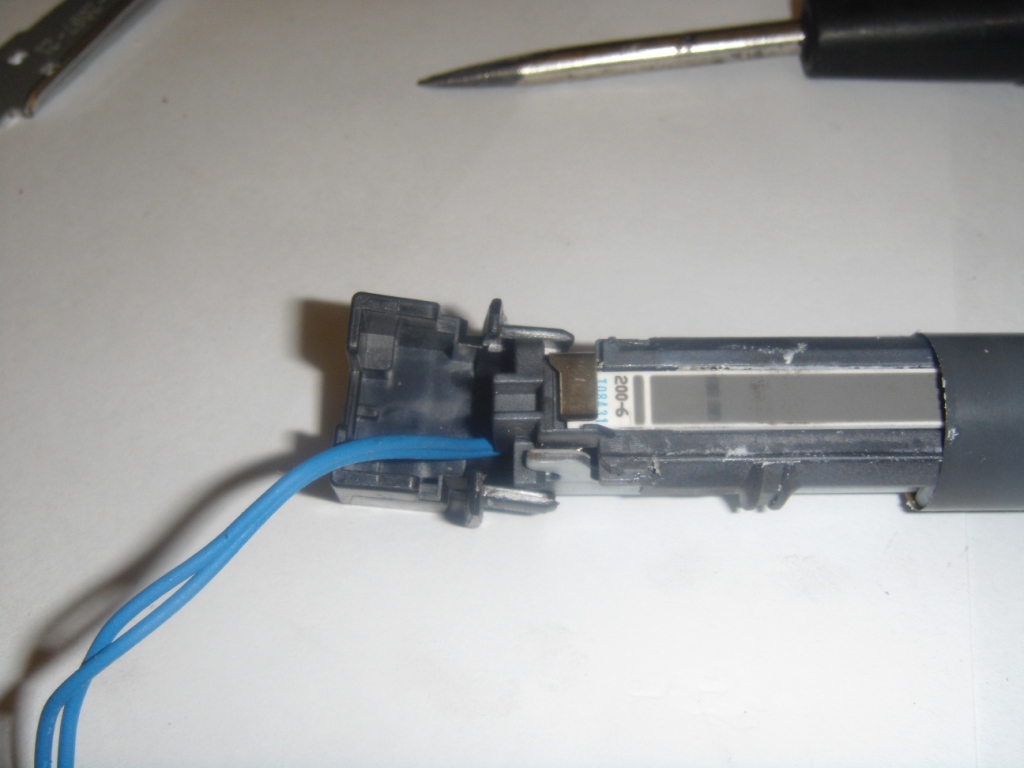

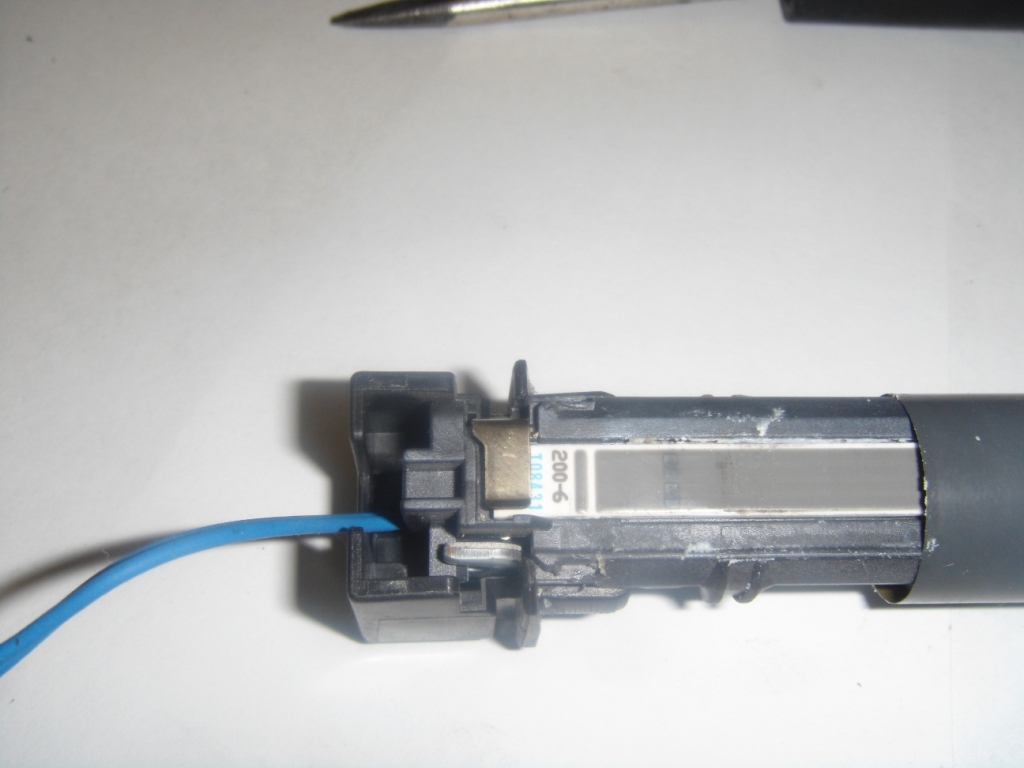

У термоэлемента снимаем боковой фиксатор, поддев аккуратно защелки рисунки 27, 28.
Рис. 27
Рис. 28

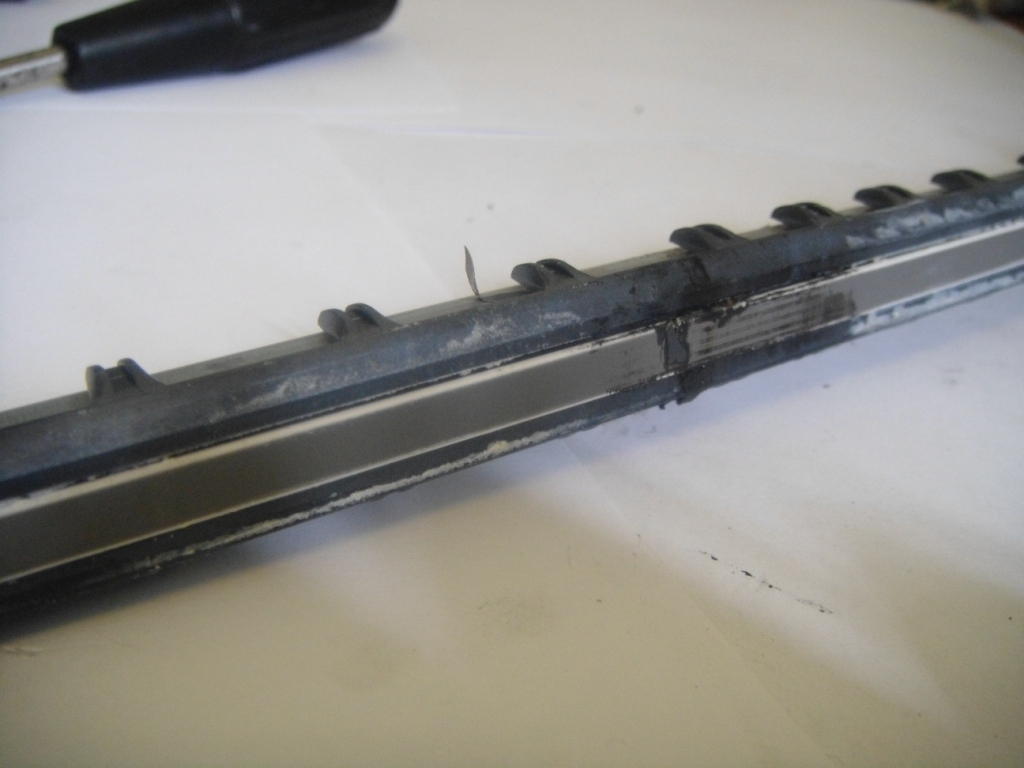

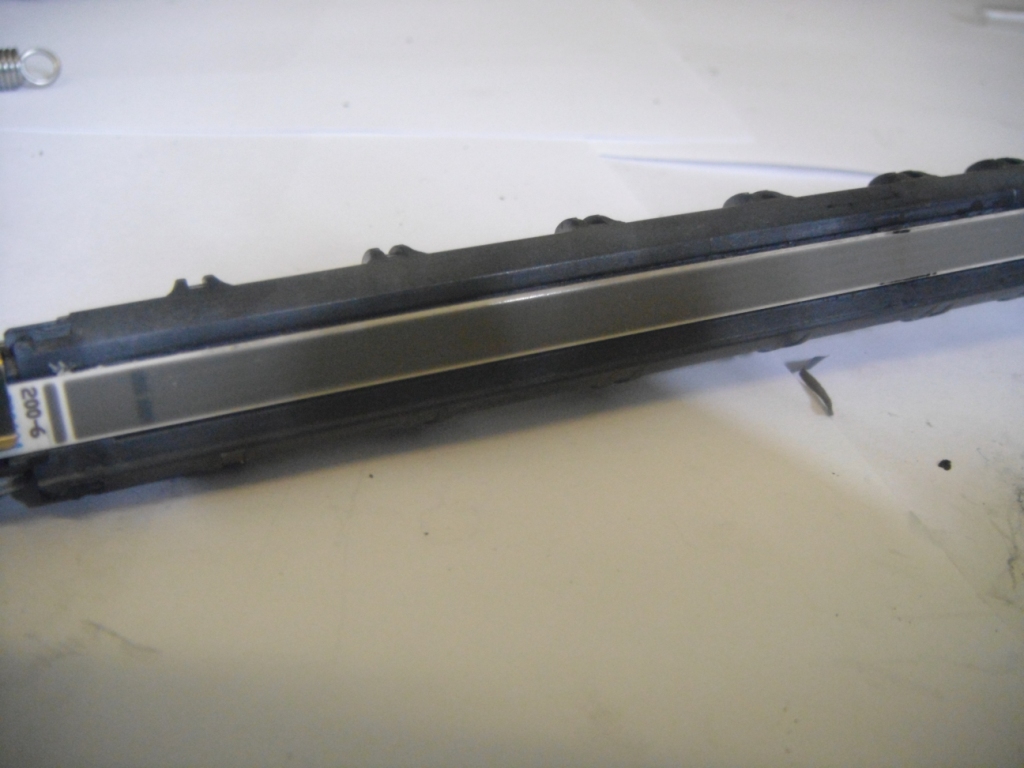

Снимаем порванную термопленку и чистой тряпкой с ацетоном очищаем всю поверхность рисунки 29, 30.
Рис. 29
Рис. 30

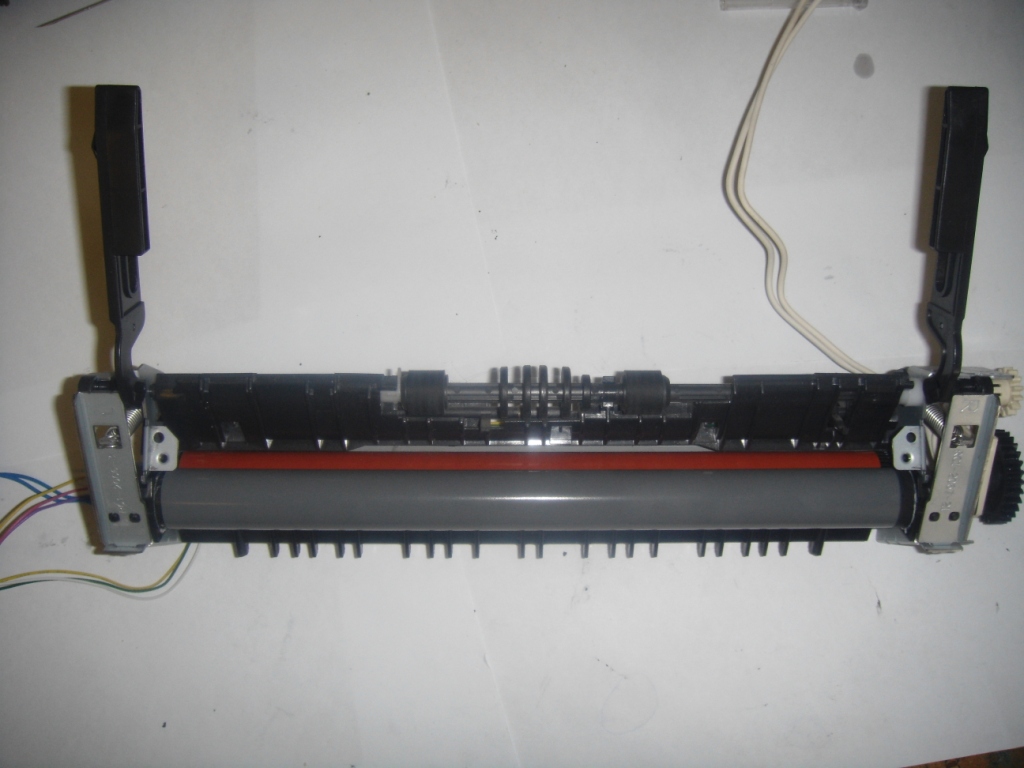

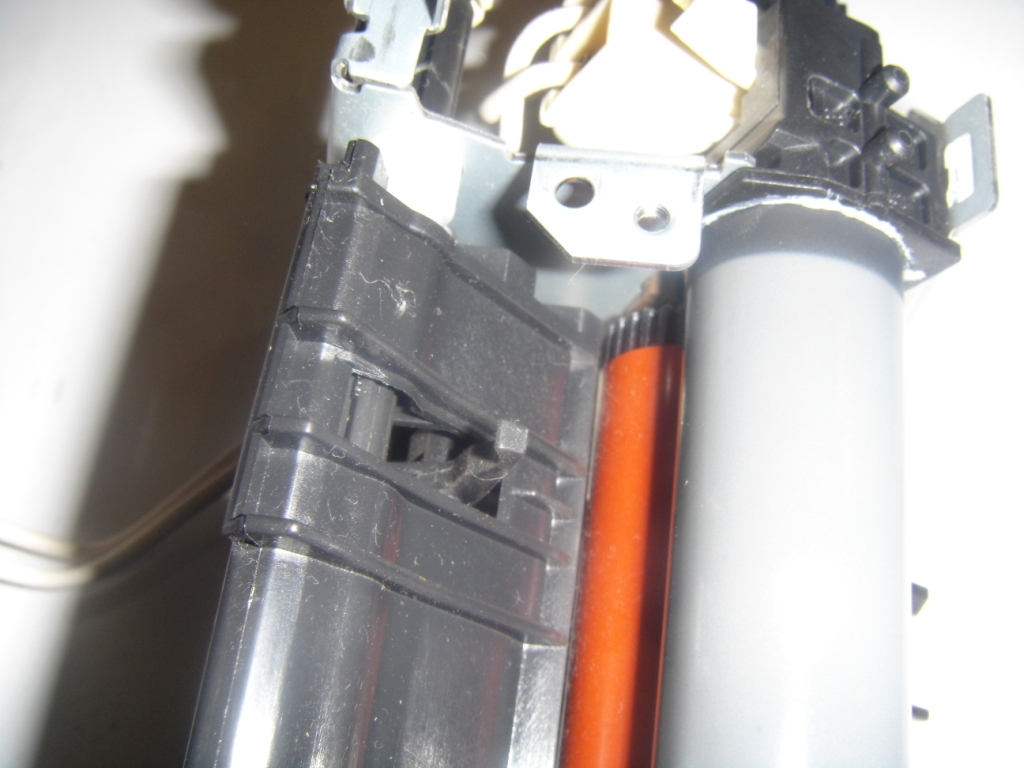

Смазываем очищенную поверхность фьюзерным техническим маслом, и надеваем новую термопленку, надеваем боковой фиксатор и устанавливаем термоэлемент на свое место, притягивая пружинами. Обратите внимание, что бы у вас получилось, как показано на рисунке 31, 32.
Рис. 31
Рис. 32

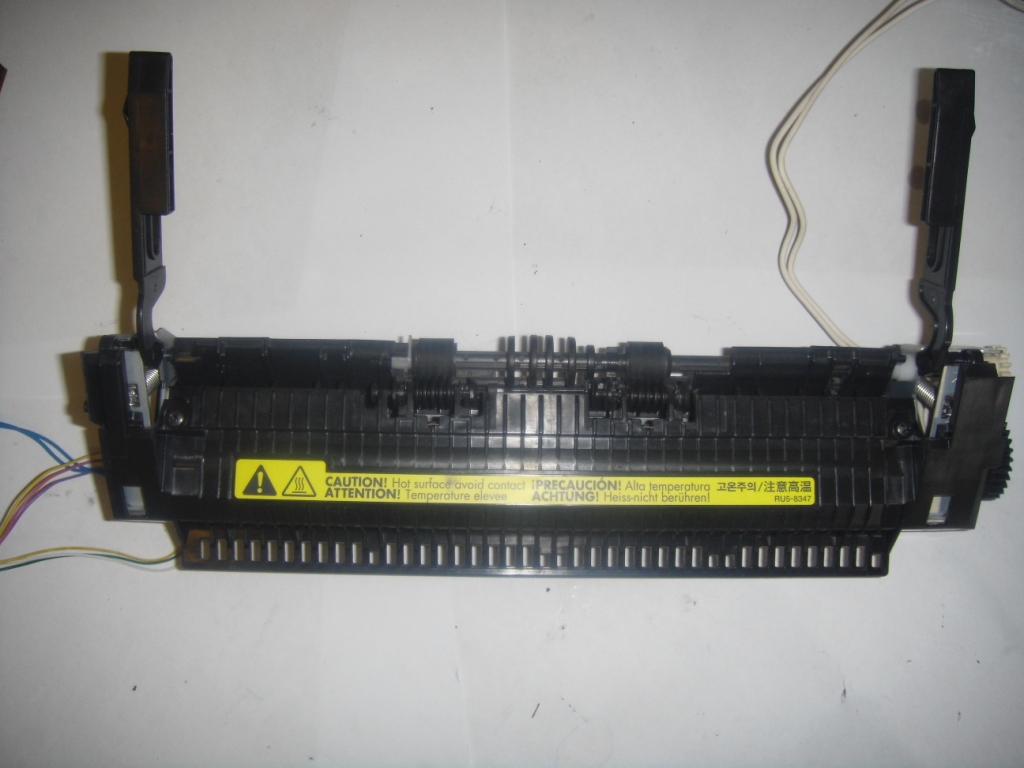

Устанавливаем на место крышку, прикручиваем два болта рисунок 33.
Рис. 33

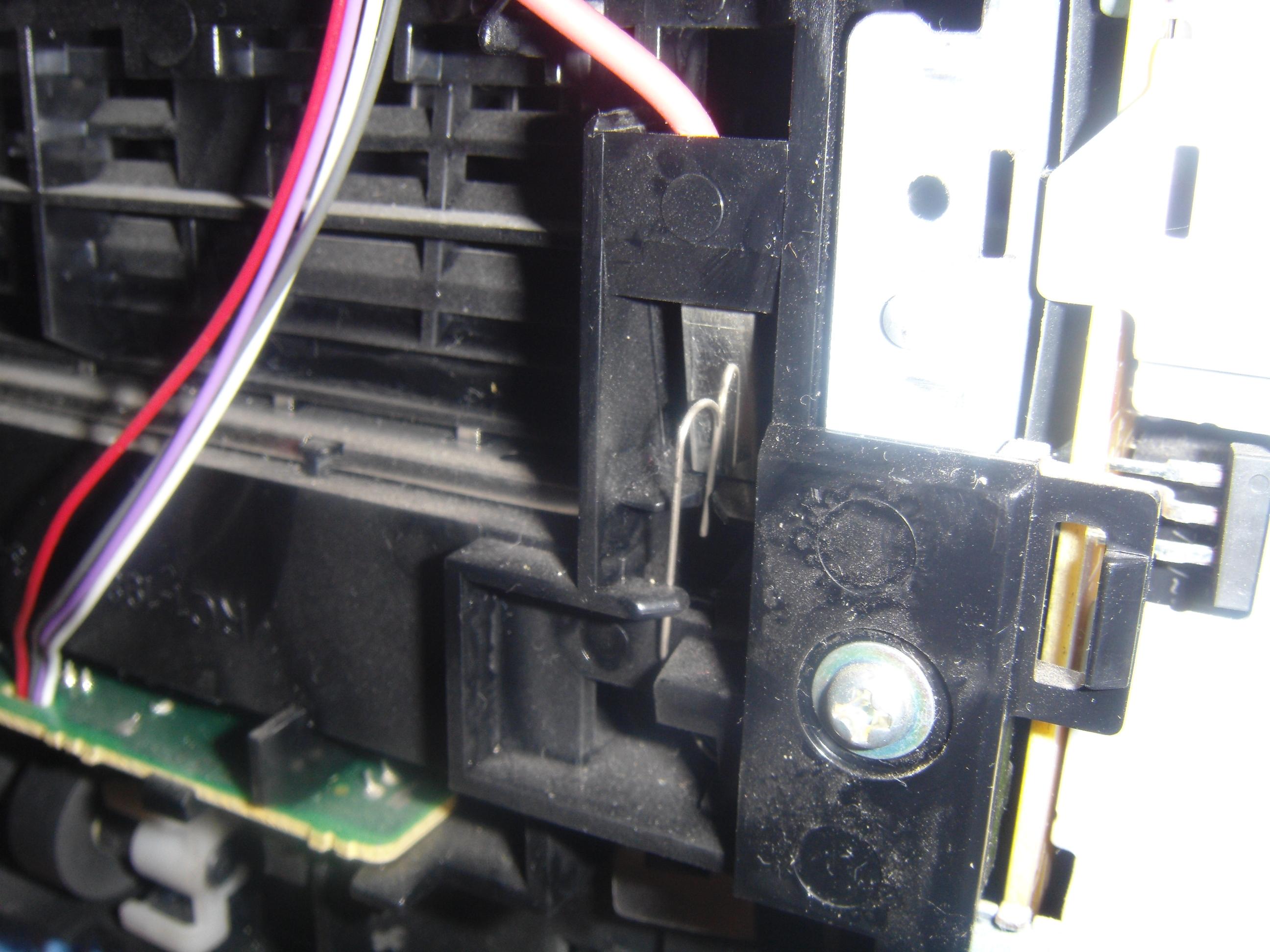

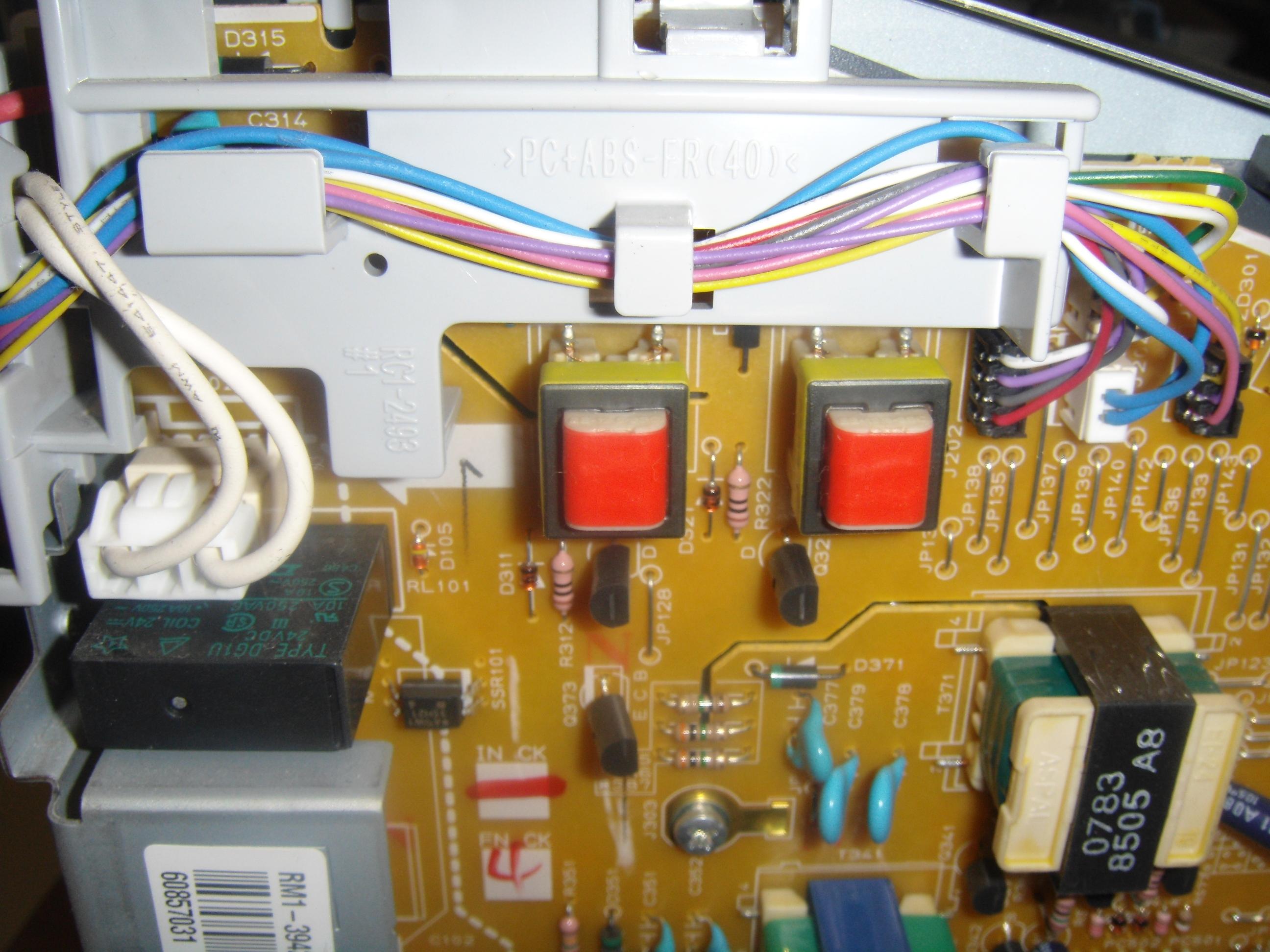

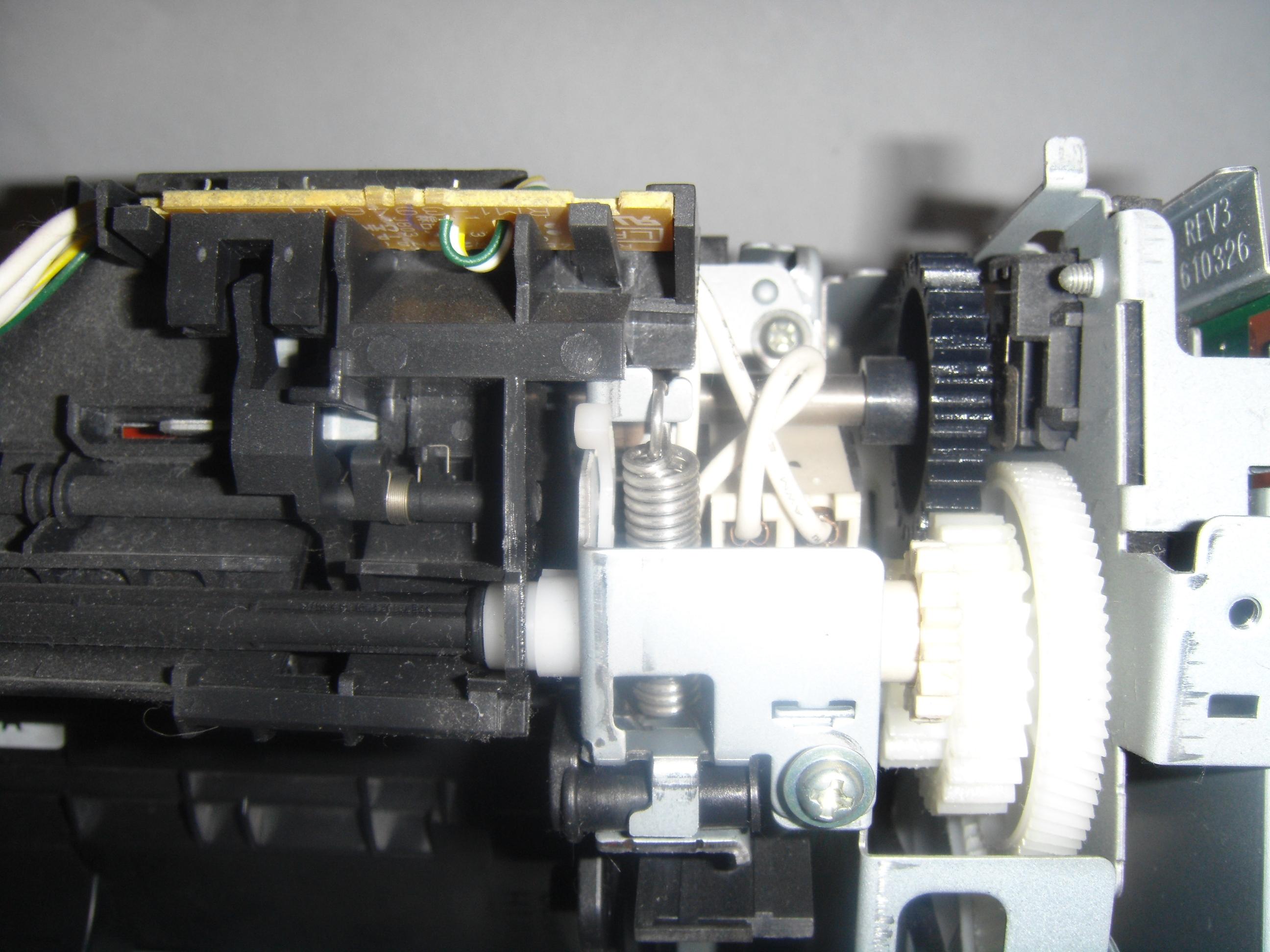

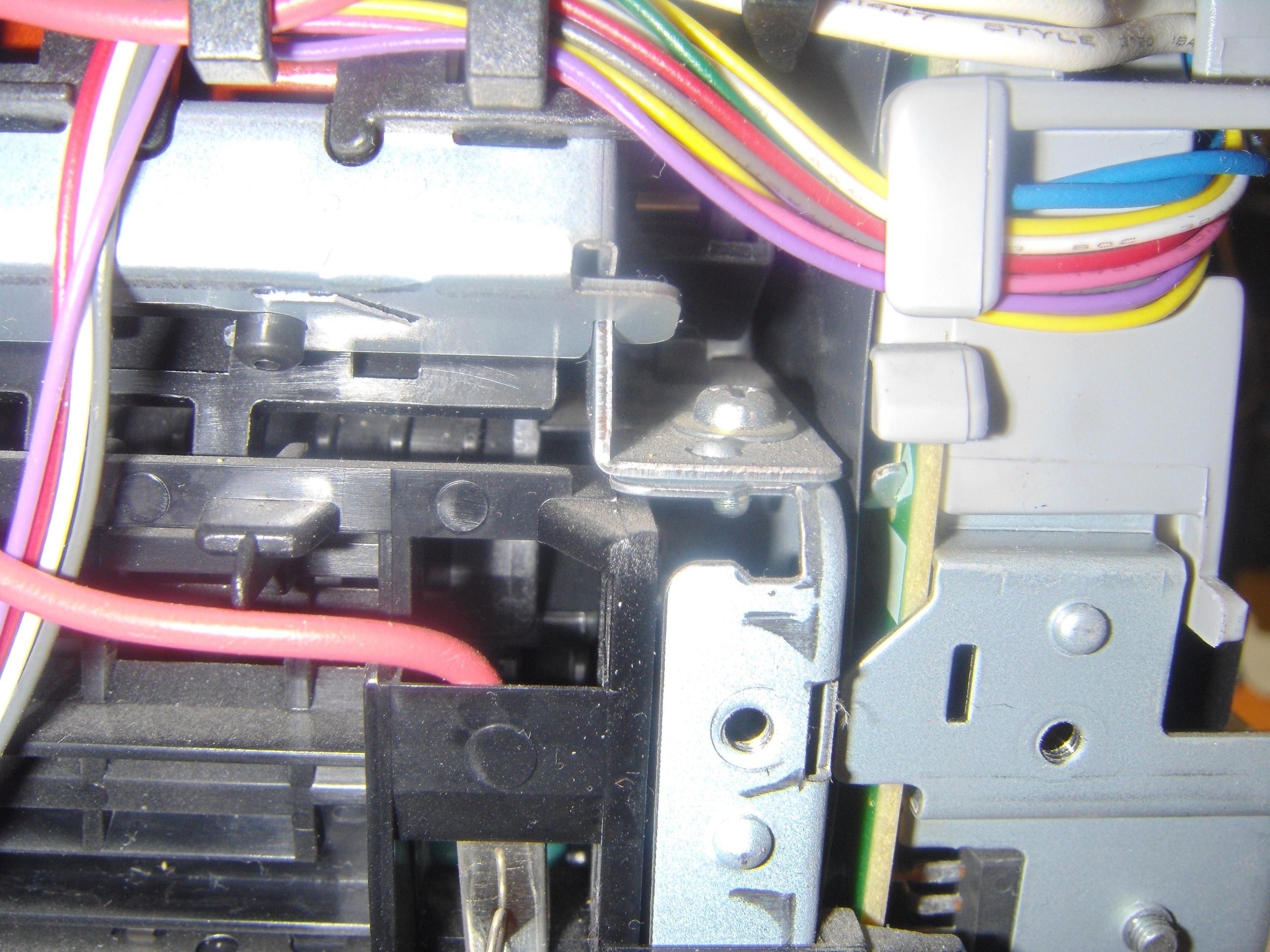

Термоблок собран, устанавливаем его на место, прокладываем шлейфа, вставляем в плату их. Прикручиваем термоблок тремя болтами рисунки 34, 35, 36, 37.
Рис. 34
Рис. 35
Рис. 36
Рис. 37

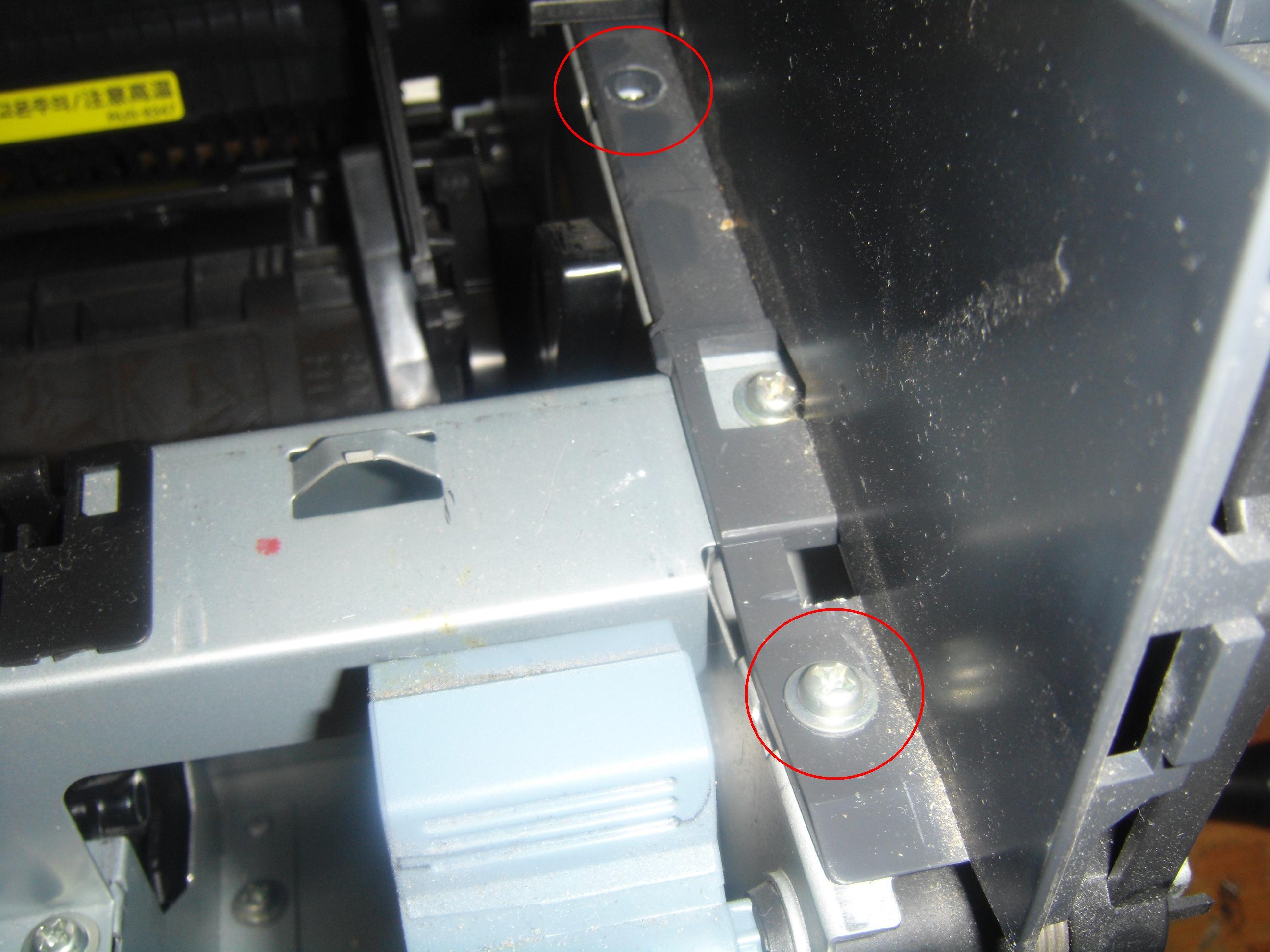

Надеваем верхнюю крышку, прикручиваем четыре болта рисунки 38, 39.
Рис. 38
Рис. 39

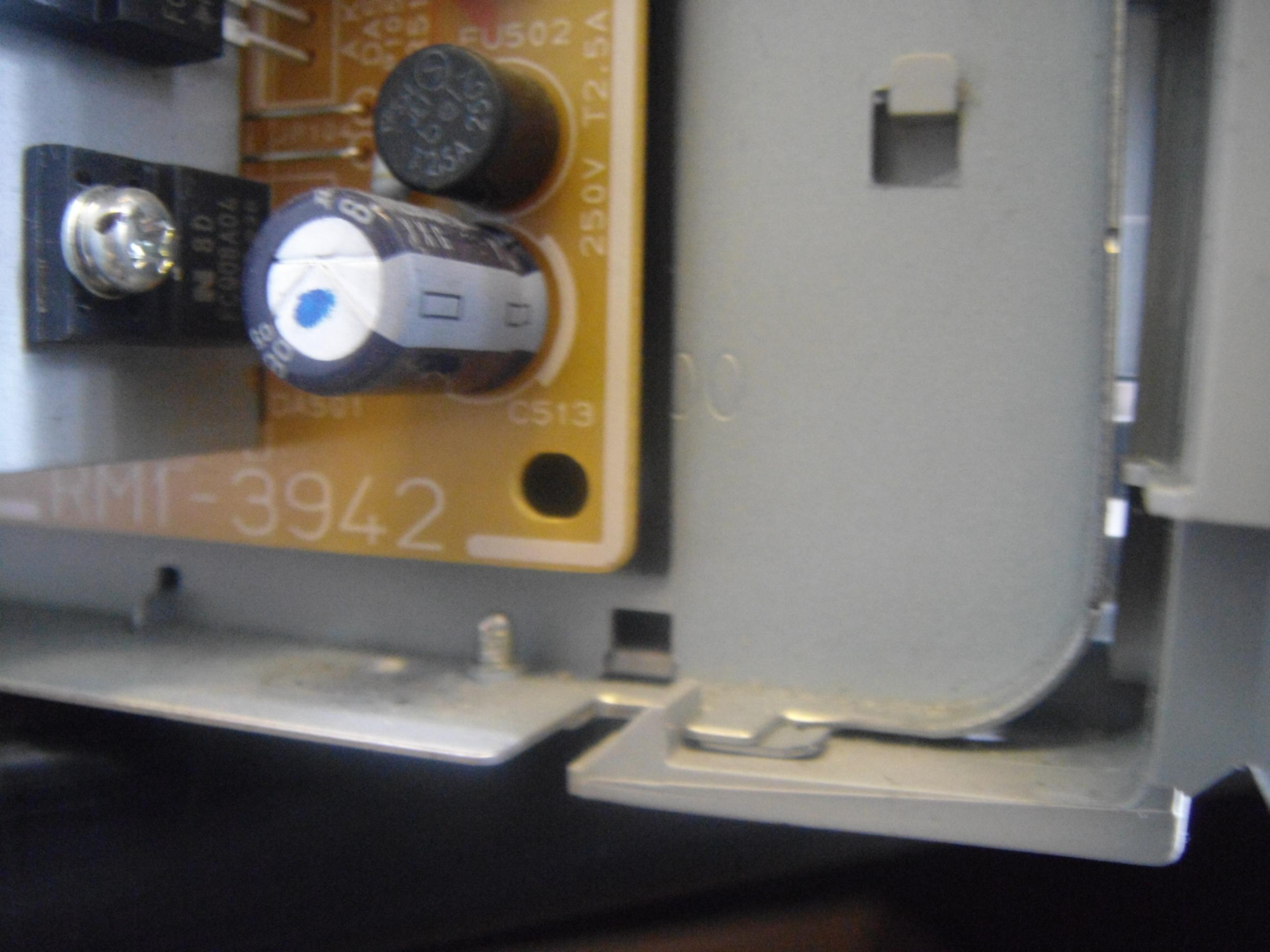

Надеваем переднюю крышку, надеваем две защелки рисунок 40.
Рис. 40
Надеваем заднюю крышку, прикручиваем один шуруп и надеваем защелки рисунок 41.
Рис. 41

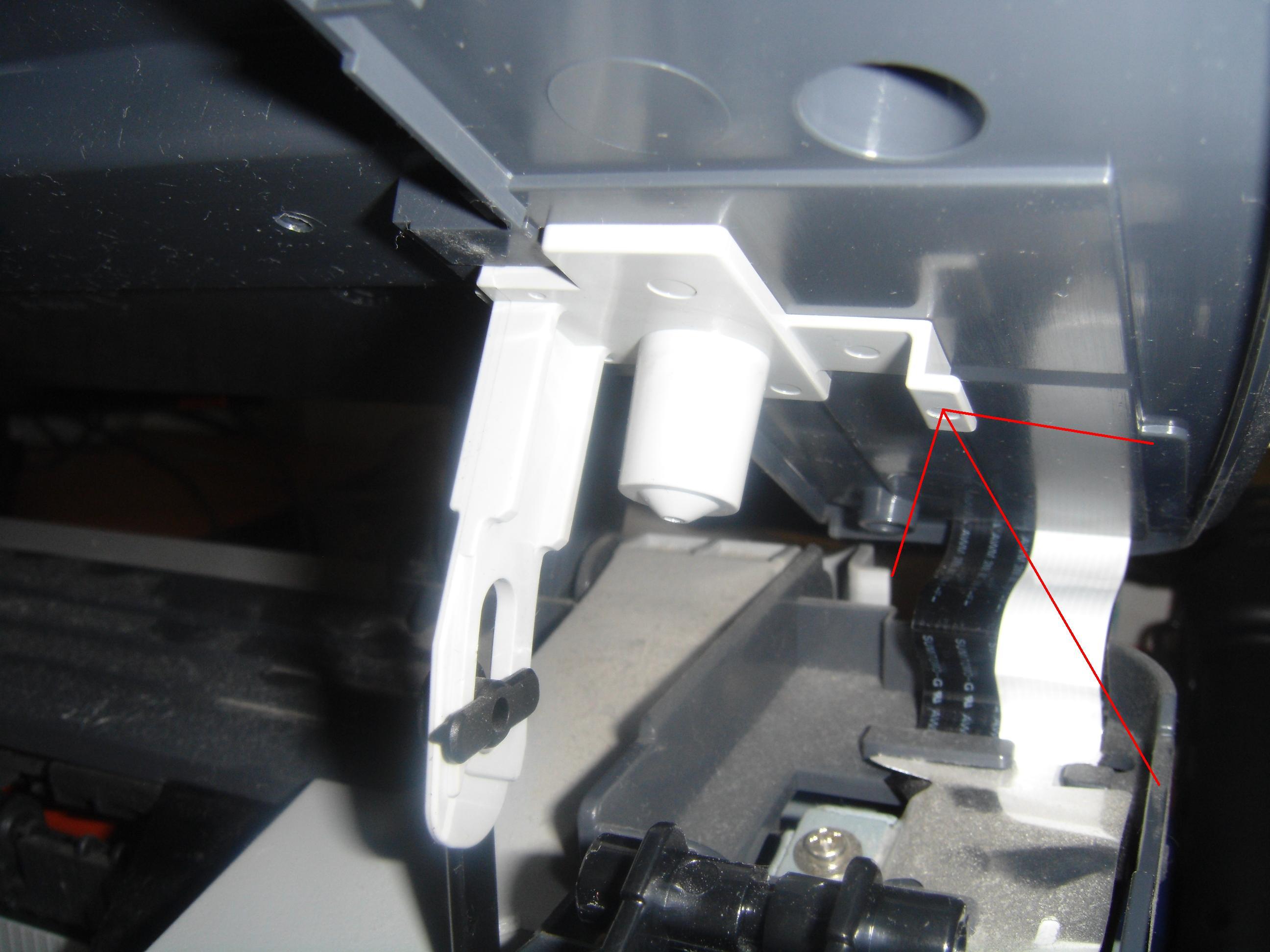

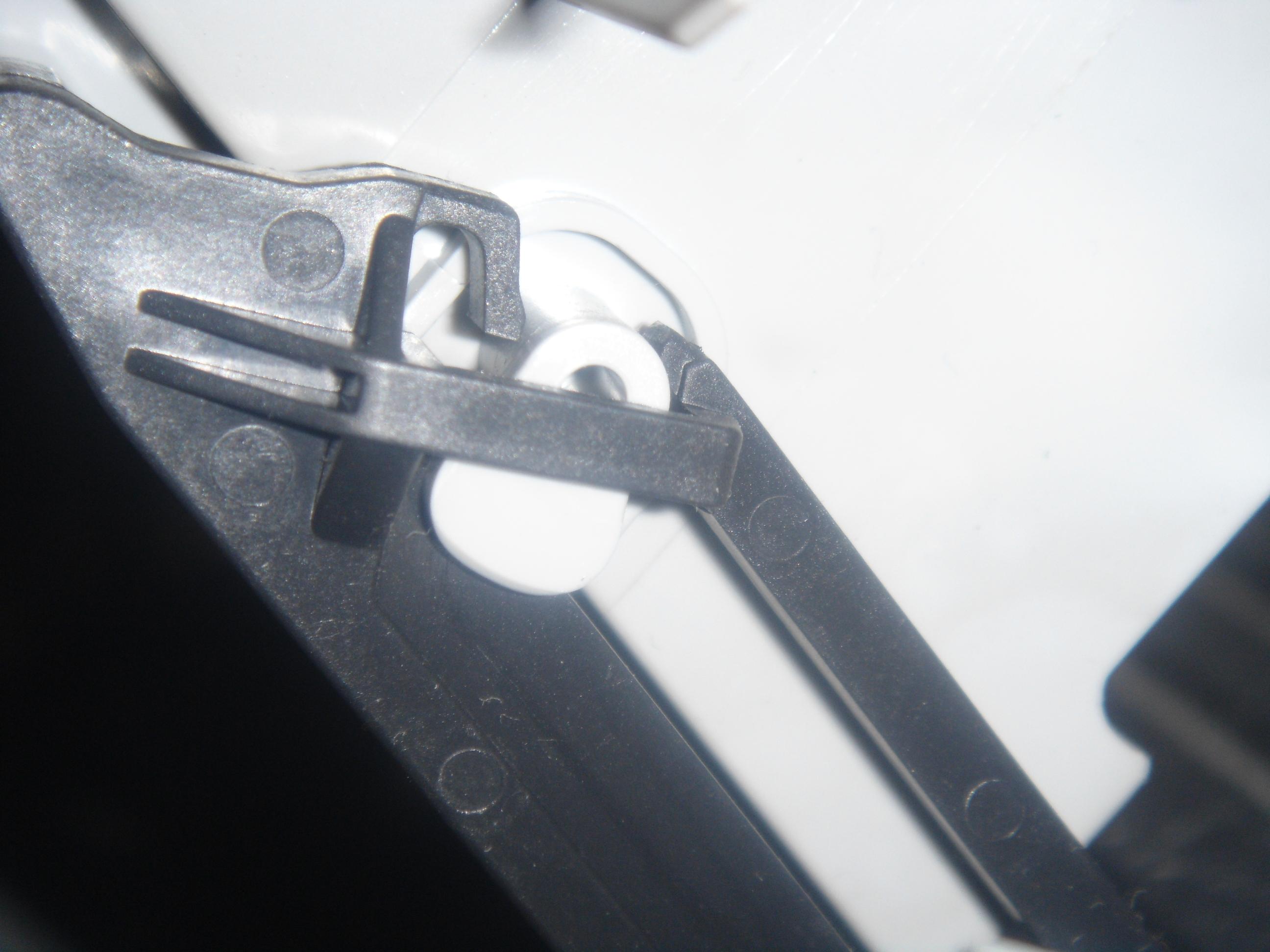

Надеваем верхнюю крышку, сканер рисунок 42, 43. Шлейфа сканера вставляем в разъемы на плате рисунок 44. Надеваем боковые крышки принтера, прикручиваем два болта. Вставляем лоток для бумаги. Подключаем питание, МФУ готов.
Рис. 42
Рис. 43
Рис. 44
