Заправка картриджа Ricoh SP311sfn, прошивка чипа

МФУ Ricoh SP 311SFN использует моноблочный принт-картридж  SP 311XE. Внешне картридж похож на картридж Ricoh sp3400

Фото







Картридж, как и большинство других, состоит из двух частей —  часть с тонером и бункер с отработанным тонером. Такая конструкция позволяет картриджу печатать без потери качества, вплоть до полного окончания ресурса картриджа.  Для заправки картриджа его необходимо располовинить, для этого необходимо открутить боковые крышки картриджа, но, перед этим, нужно по бокам открутить пластиковые заглушки «Г» образной формы, скрывающие пружины натяжения.

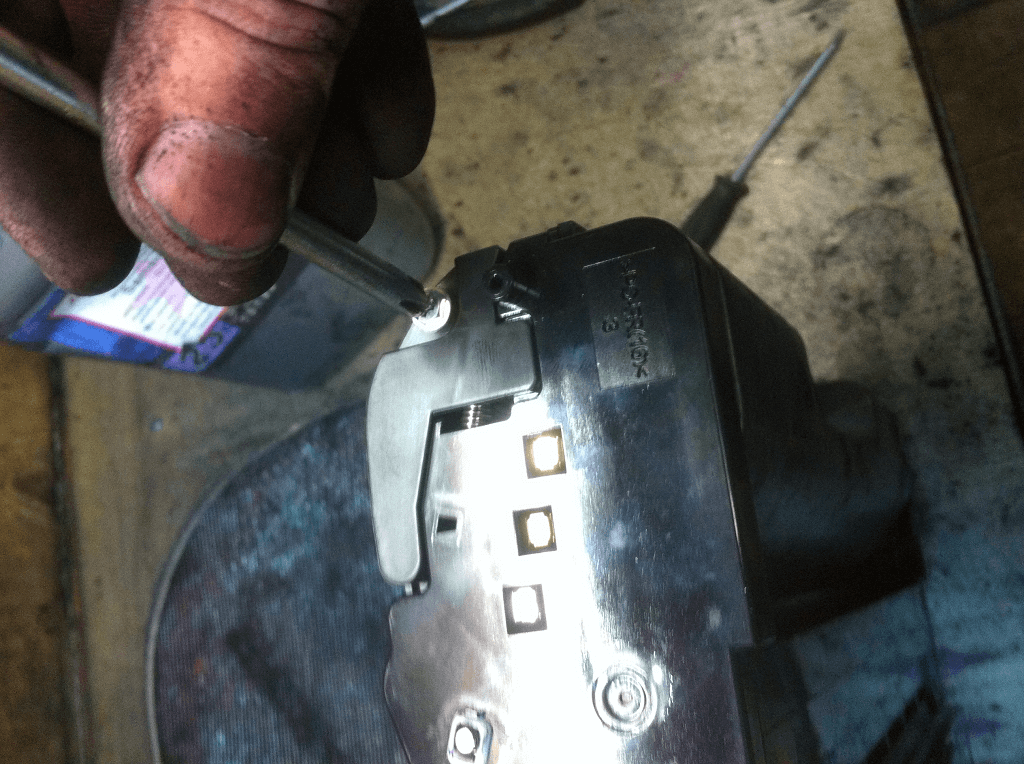

Боковая крышка

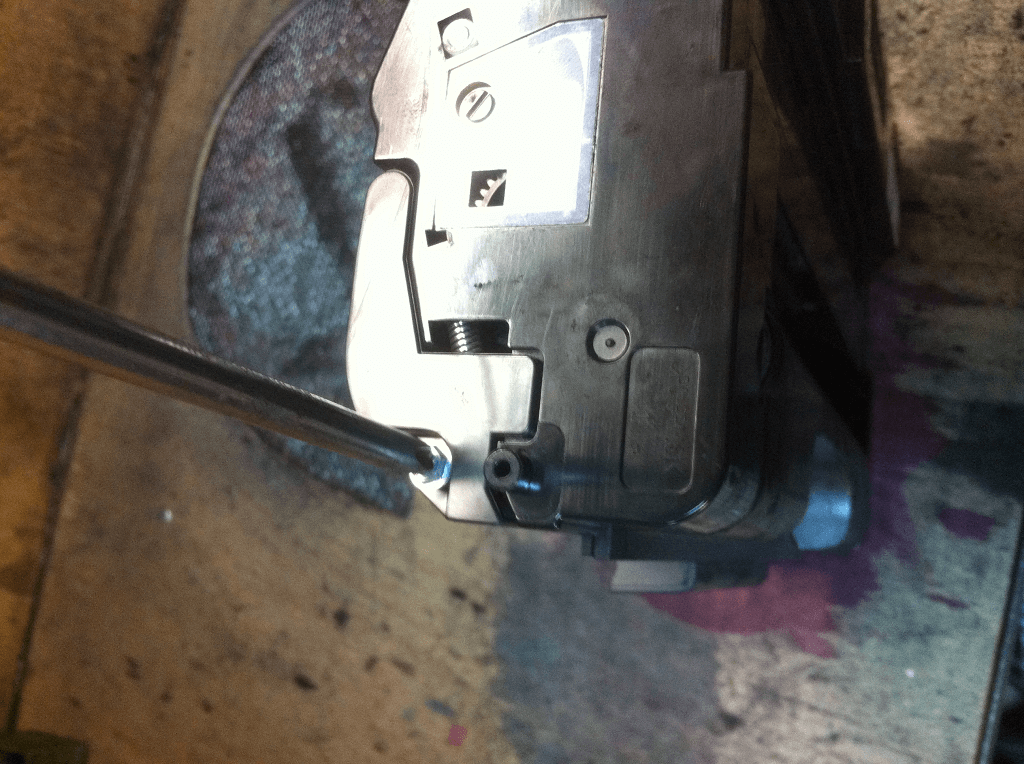

Боковая крышка

Пружина

После снятия боковых заглушек снимаем пружины. Обратите внимание - пружины имеют разные цвета. Это сделано специально, что бы на заводе при сборке их не перепутали местами. Визуально пружины выглядят одинаково, но они имеют разную силу натяжения. Пружины стягивают между собой половинку с тонером и половинку с фотобарабаном (похожая конструкция используется в картриджах Lexmark E321 и Phaser 3600).

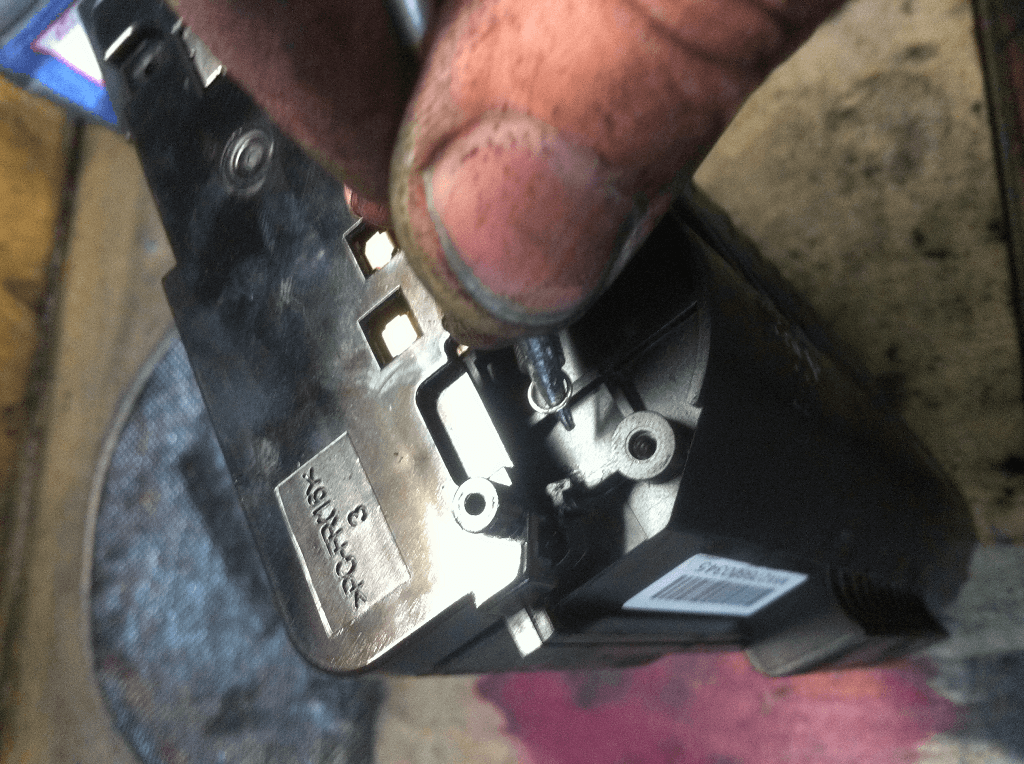

Пружина

После того, как мы сняли пружины, откручиваем винт и снимаем боковую крышку картриджа. Обратите внимание на то,  как закреплены пружины на боковой крышке картриджа - это сильно поможет, когда будете собирать картридж обратно.

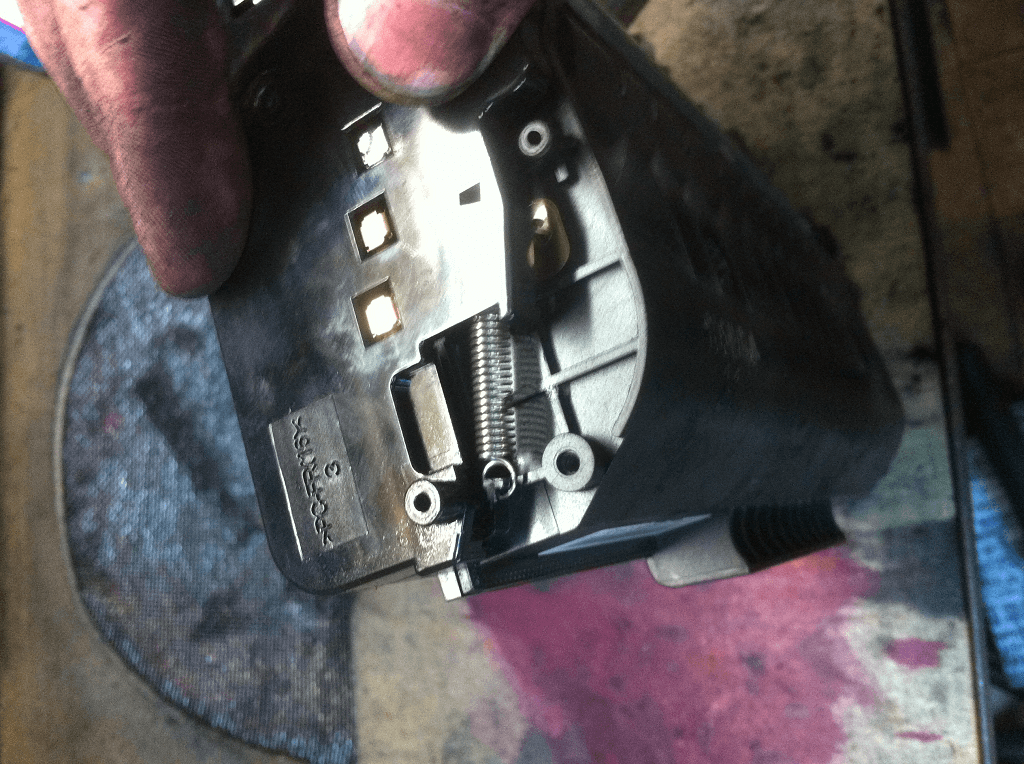

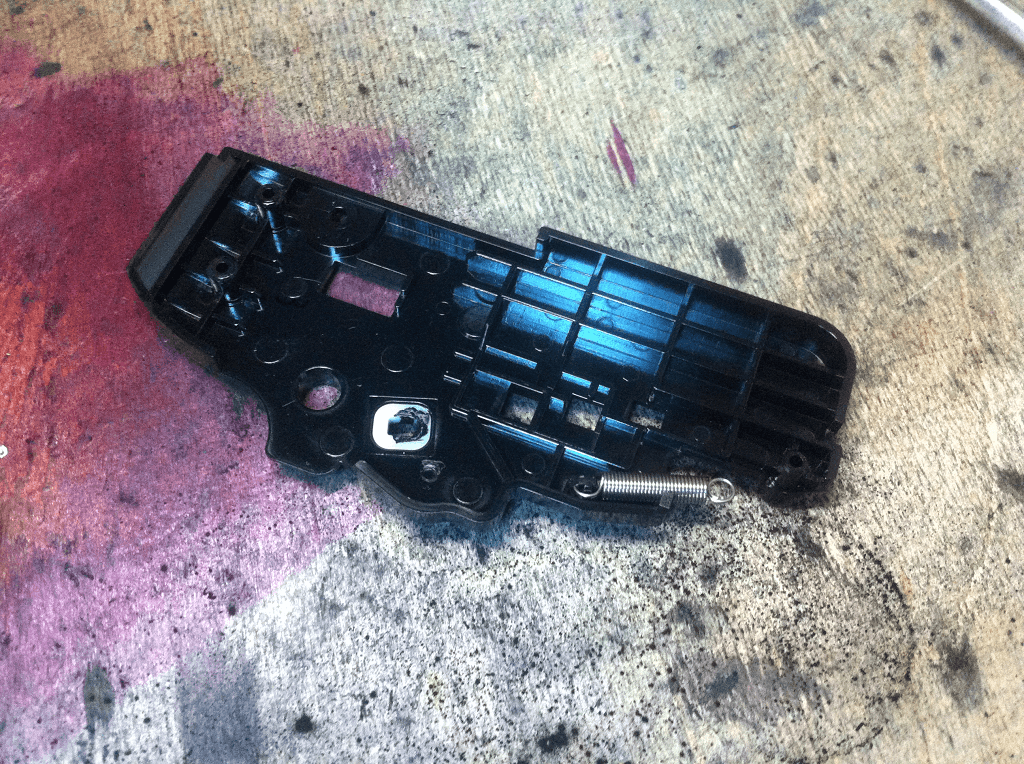

Крепление пружины на крышке

В отличии от картриджей других производителей, после того, как была снята половинка картриджа шестерни не пытаются вывалиться и упасть куда попало. Исключение составляет фотобарабан, вал которого закреплен только с одной стороны. Так что, будьте аккуратнее с фотобарабаном, чтобы не испортить его!

После успешного снятия боковой крышки картриджа разделяем картридж на две половинки. Многие специалисты, разбирая картридж, обратят внимание, что картридж имеет общие  технические решения  с картриджем от Ricoh sp1000/Xerox 3100.  И действительно при разработке картриджа Ricoh sp311 использованы конструктивные решения от картриджа  Ricoh sp1000.

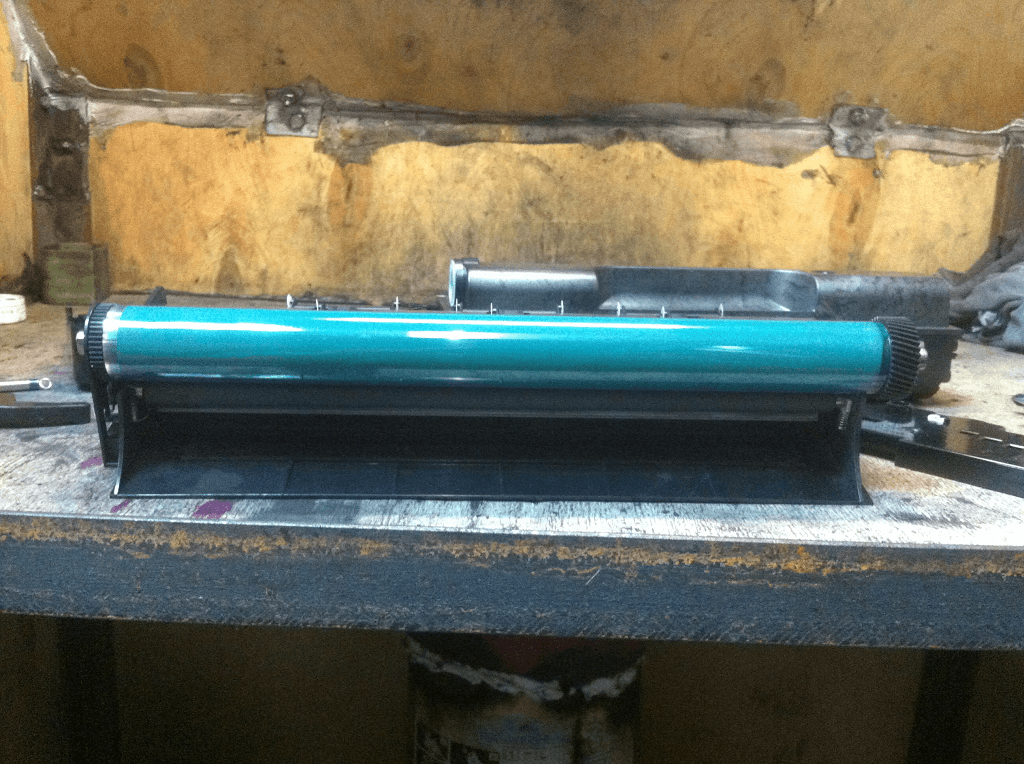

Половина с фотобарабаном

Емкость с тонером

Первым делом вытряхнем отработанный тонер. Для этого извлекаем фотобарабан, потянув за металлический вал и извлекаем ролик заряда просто потянув его на себя. После извлечения фотобарабана и ролика заряда, для более тщательной очистки снимаем ракель.

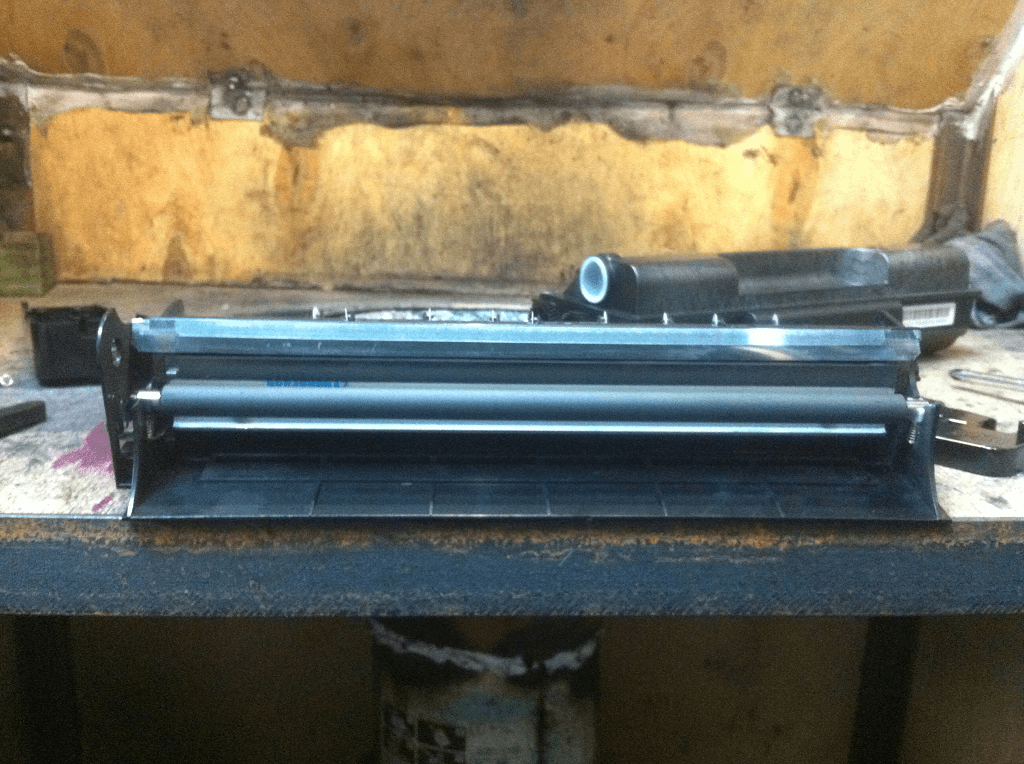

Сняли фотобарабан

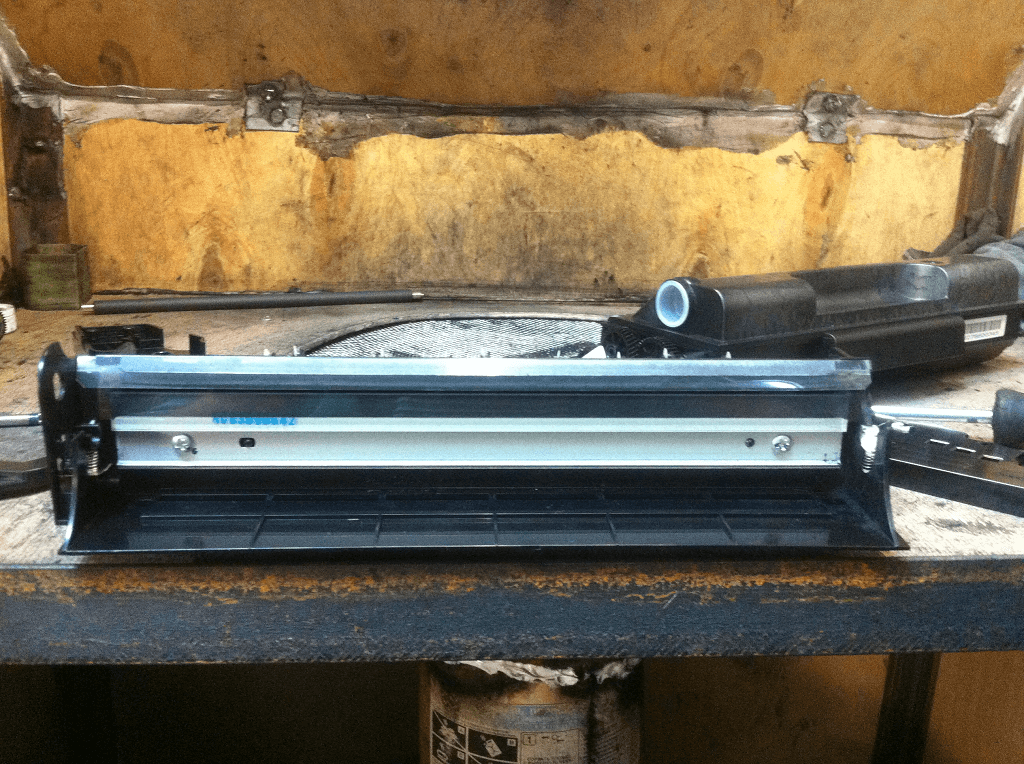

Снимаем ролик заряда

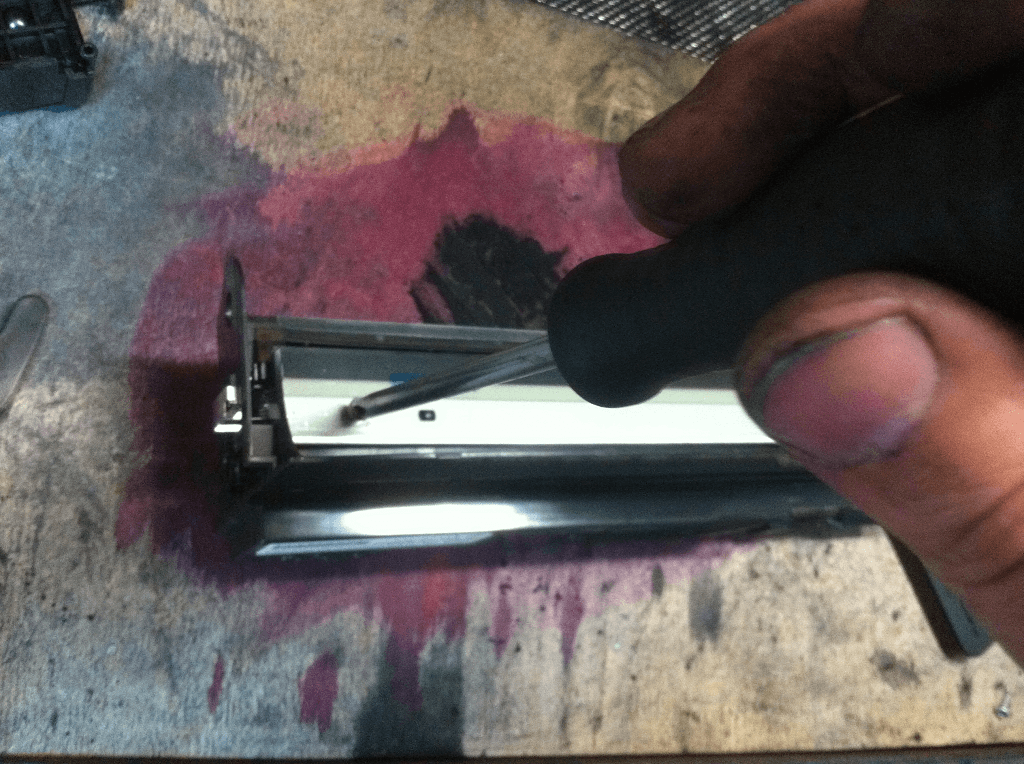

Снимаем ракель

Вытряхиваем отработанный тонер, убираем остатки пылесосом. Ставим на место ракель. Устанавливаем фотобарабан и ролик заряда обратно. Устанавливая ролик заряда обратно будьте предельно аккуратны, края вала ролика разные!

Далее переходим ко второй половине картриджа, содержащей тонер. С торца картриджа, как видно на фотографии, имеется пробка, через которую и засыпаем тонер.  Для заправки картриджа Ricoh sp311 используется монохромный тонер Samsung.

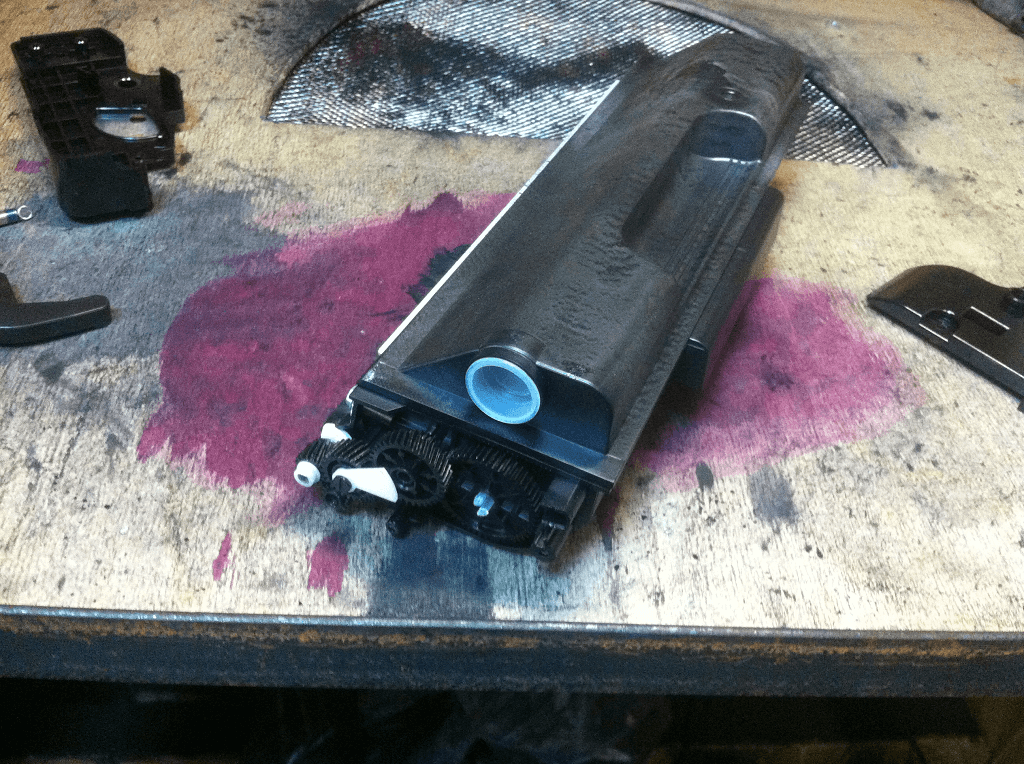

После заправки, перед сборкой, необходимо обратить внимание на флажок, указывающий на количество тонера.

Флажок пустого картриджа

 Горизонтальное положение сообщает принтеру, что картридж пуст. Если заправить картридж, прошить чип, но забыть взвести флажок, то отпечатав небольшое количество страниц принтер запишет в чип информацию о том, что картридж снова пуст. Поэтому, чтобы избежать скорой повторной прошивки чипа, внимательно следите за положением флажка.

Флажок полного картриджа

После заправки нужно рукой взвести флажок в вертикальное положение и, удерживая в таком положении, немного прокрутить шестерню вала переноса.

После всех вышеописанных действий собираем картридж, не путая местами пружины. Порядок сборки немного отличается от порядка разборки. Сперва к бункеру для отработки прикручиваем крышку, как показано на фото, на нее устанавливаем пружину.

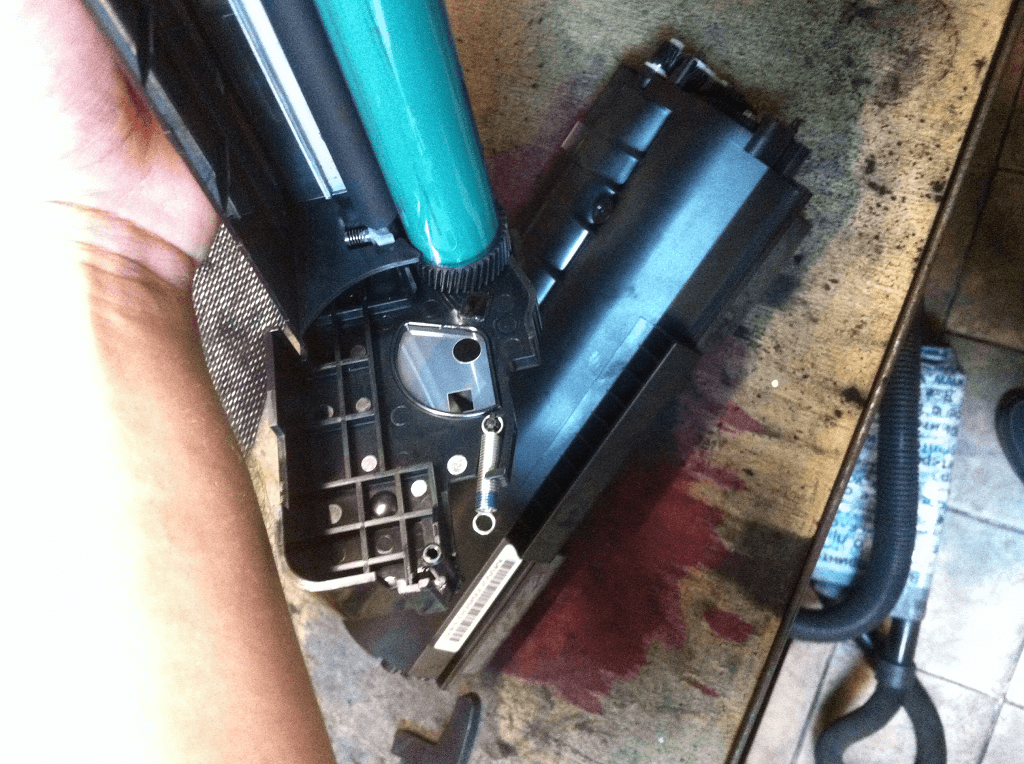

Надеваем боковую крышку

Затем, держа бункер вертикально, надетой крышкой вниз, устанавливаем бункер с тонером.

Далее, кладем другую крышку на стол, устанавливаем на место крепления пружину. Помните, не меняем местами пружины!

Крышка с пружиной

На лежащую крышку вертикально устанавливаем полусобранный картридж.

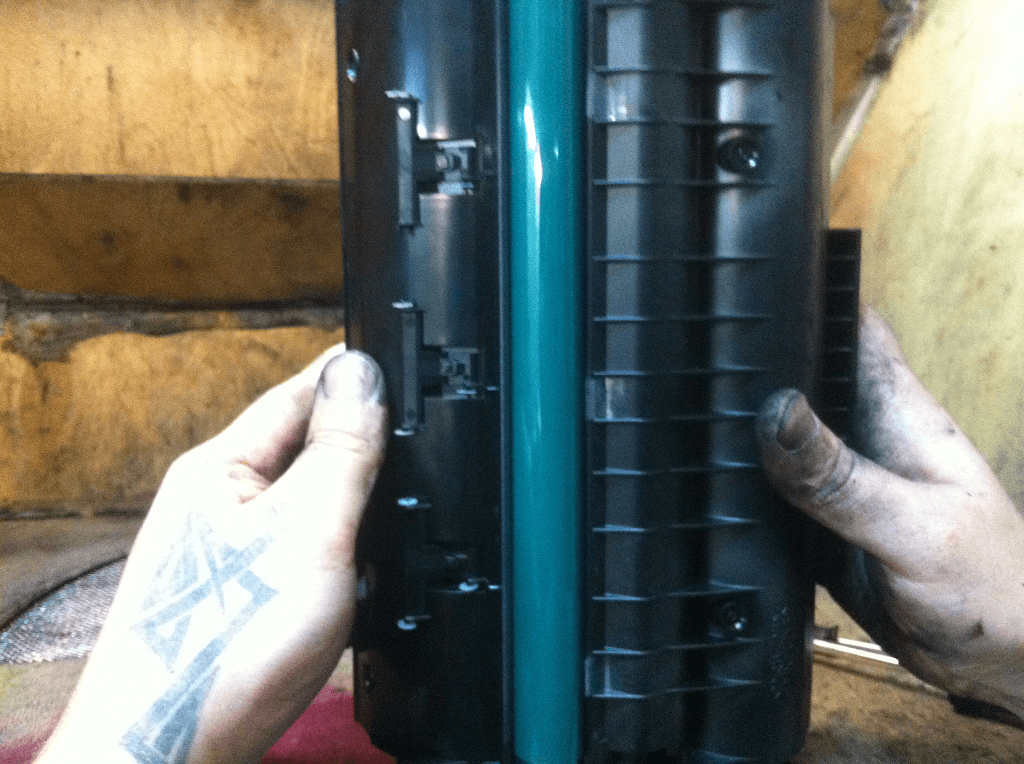

Устанавливаем вторую крышку

 Прикручиваем крышки, следя за тем, чтобы пружины внутри не слетели с креплений. Надеваем пружины на места крепления на картридже.

Устанавливаем пружины

После закручиваем все винты.

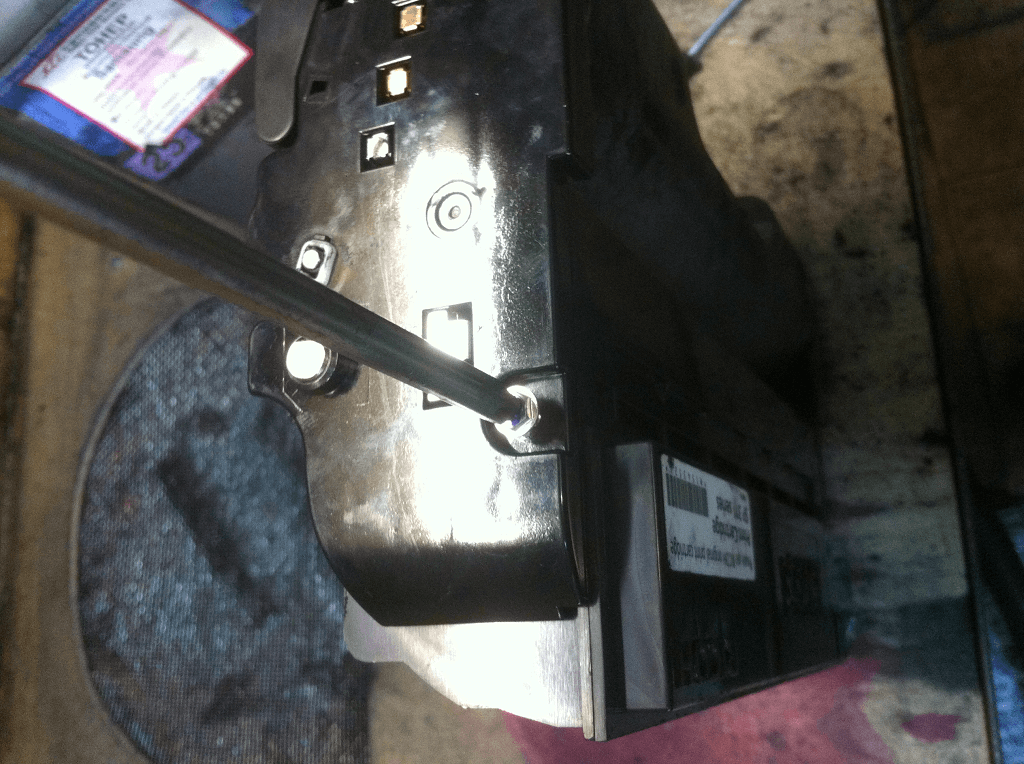

Закручиваем винты на крышках

Закручиваем винты на крышках

Все готово, теперь осталось только прошить чип!

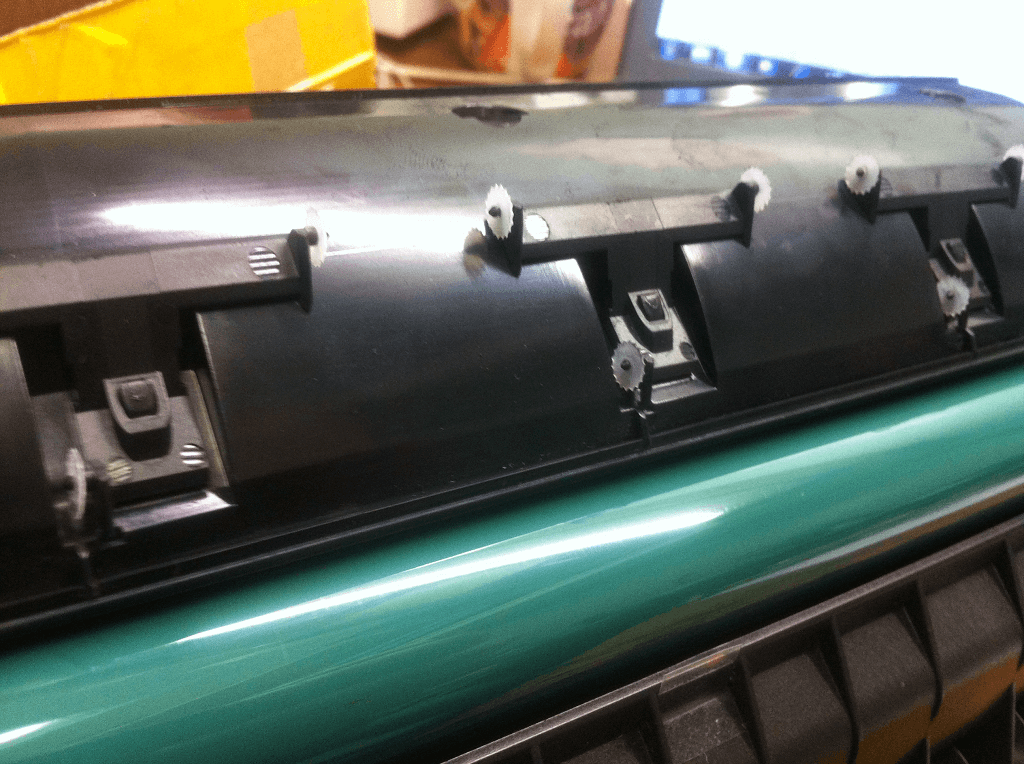

P.S.: При разборке и сборке картриджа обратите внимание на мелкие шестеренки, расположенные на бункере с отработкой. При малейшем неосторожном движении они норовят соскочить с места и укатиться в неизвестном направлении)))

Те самые шестеренки



ПРОШИВКА ЧИПА

Как и все производители, компания Ricoh защищает свои картриджи от повторного использования. В качестве защиты используется стандартный чип на микросхеме 5МЕ3, для прошивки которого у меня получилось использовать только универсальный программатор чипов картриджа по USB. В качестве программы можно использовалась CrumResetter. К сожалению, никаким более дешевым программатором прошить этот чип у меня не получилось. Схему подключения смотрите на фотографии ниже.

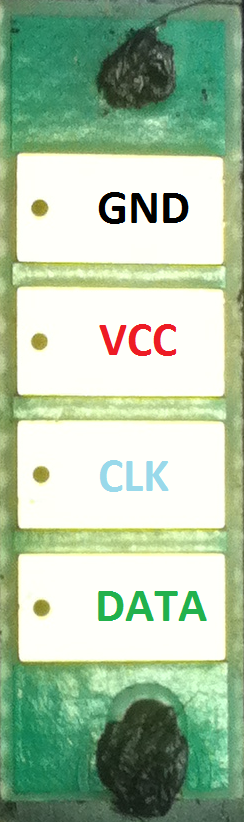

Распиновка чипа

Прошился чип прошивкой картриджа Ricoh 3400 на 5000 страниц без каких либо проблем.

Опишу процесс прошивки.

Программатор, который я использовал, при подключении к USB порту определяется, как Устройства HID (Human Interface Devices и никаких настроек не требует. Работает он с программой CrumResetter.

Запускаем программу CrumResetter. Смотрим, определился ли программатор (выделено красным).

Проверяем подключение программатора

 Если то, что Вы видите, соответствует скриншоту выше, переходим к следующему шагу.

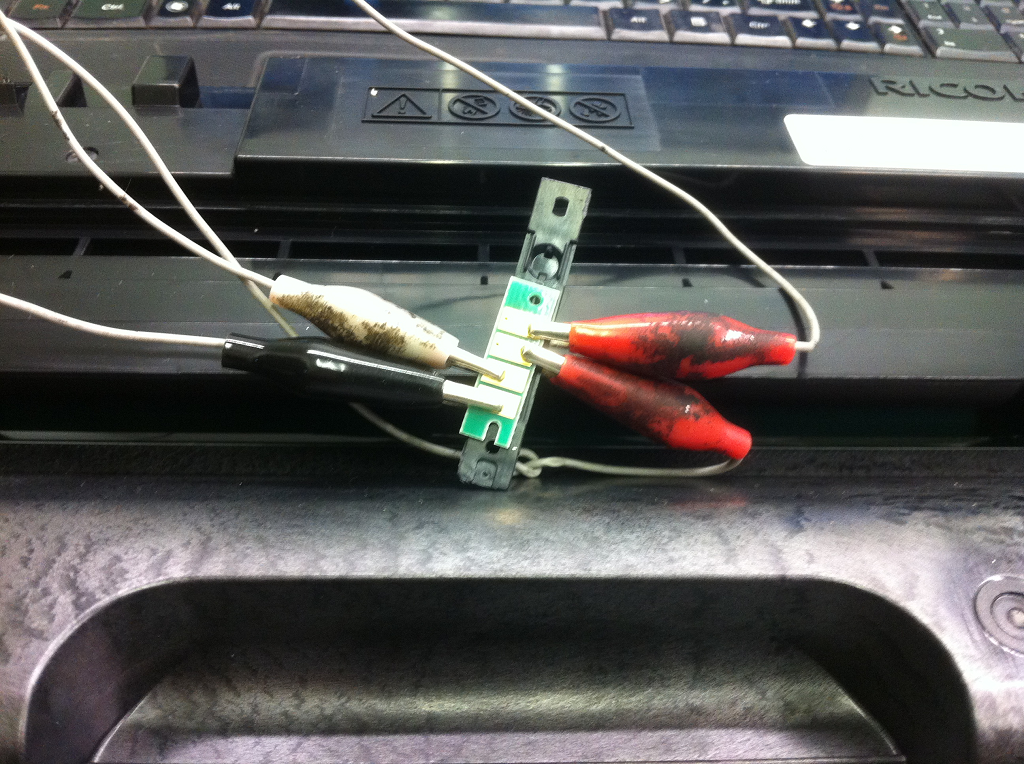

Подключаем сам чип.

Подключаем чип

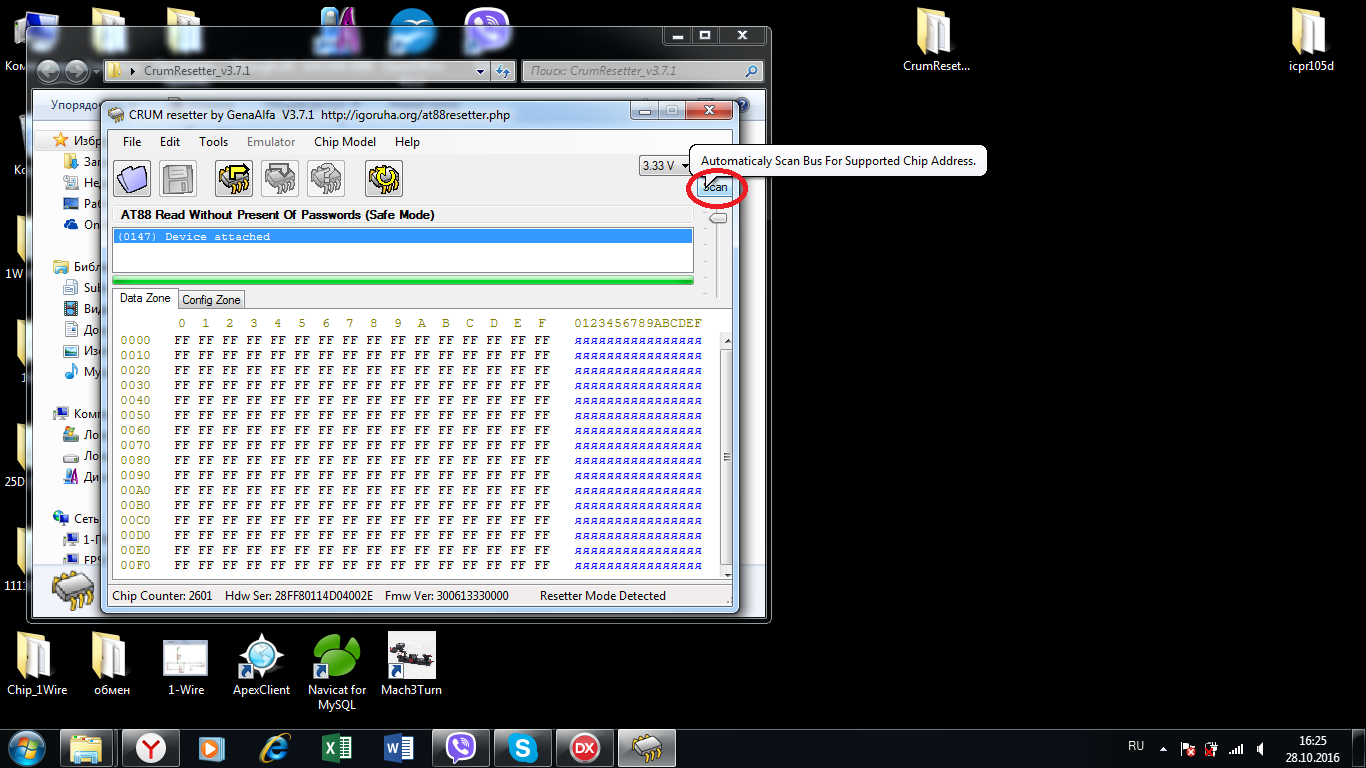

Нажимаем кнопку "Scan", чтобы убедиться, что чип правильно подключен и читается.

Сканируем чип

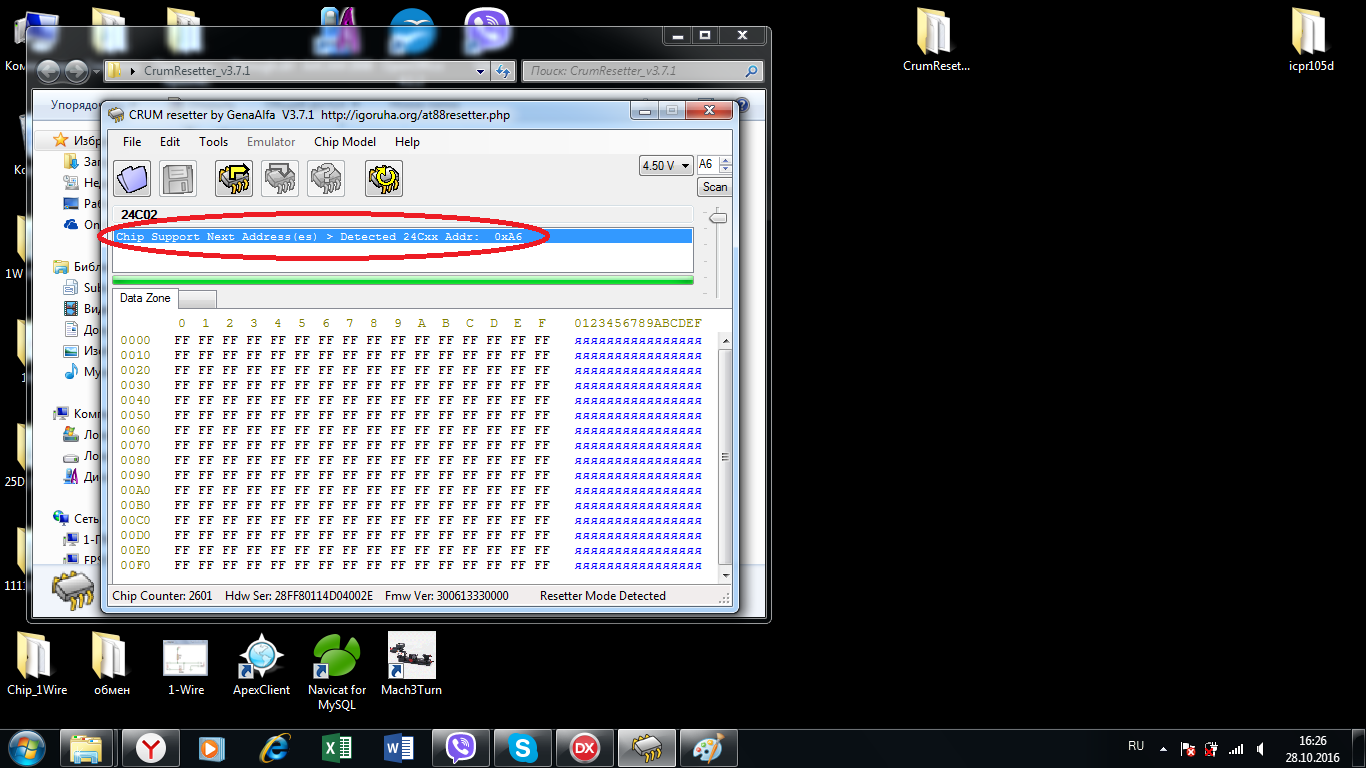

Смотрим результат. Если все нормально, то программа отобразит тип и адрес чипа.

Тип и адрес чипа

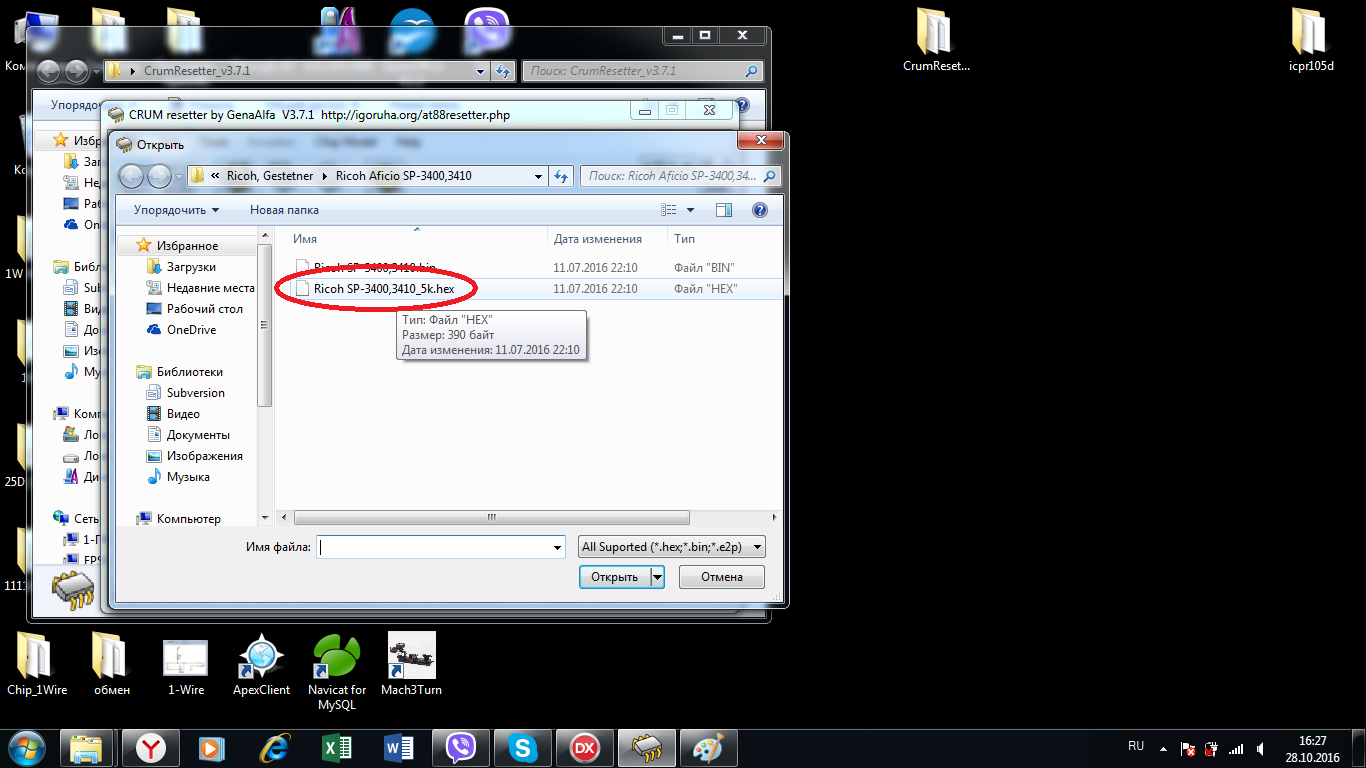

Выбираем файл прошивки.

Выбираем файл прошивки

Выбираем файл прошивки

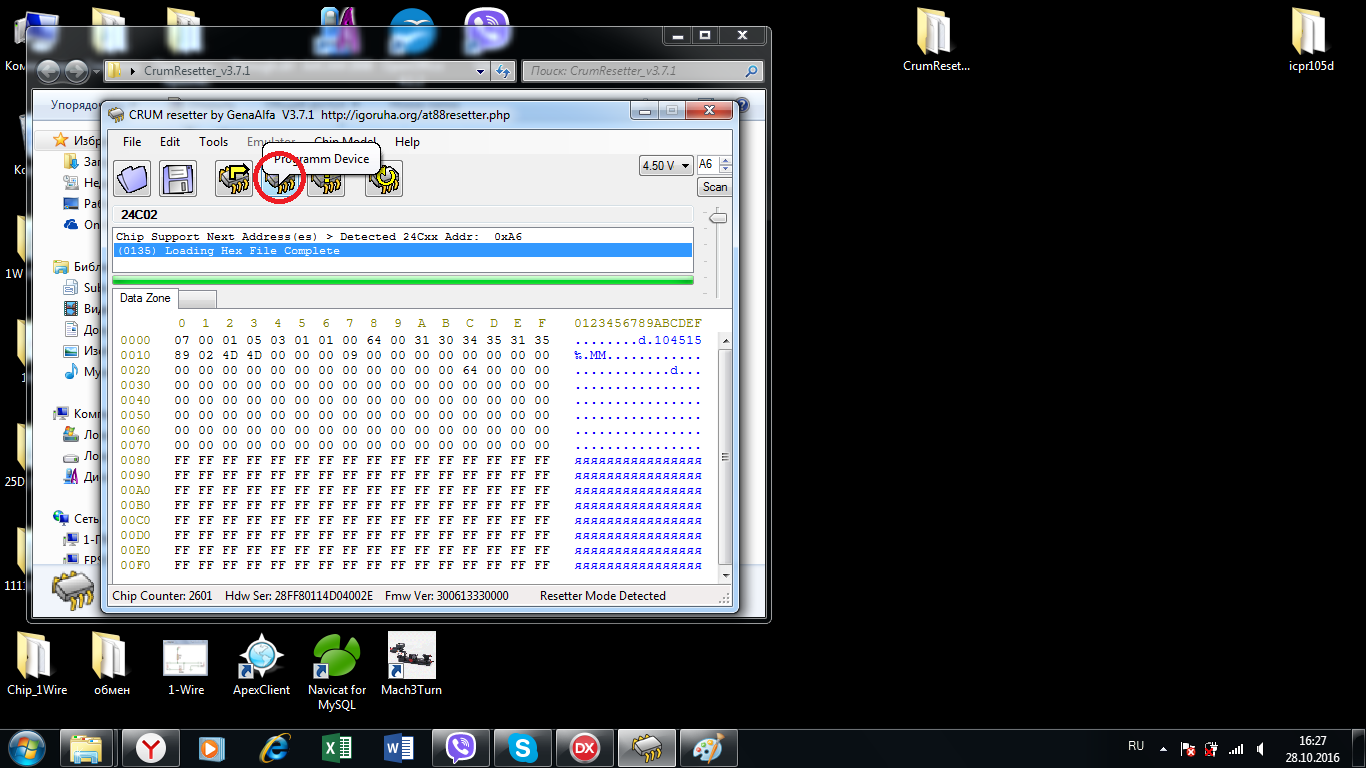

Прошиваем чип. Жмем кнопку "Programm Device"

Прошиваем чип

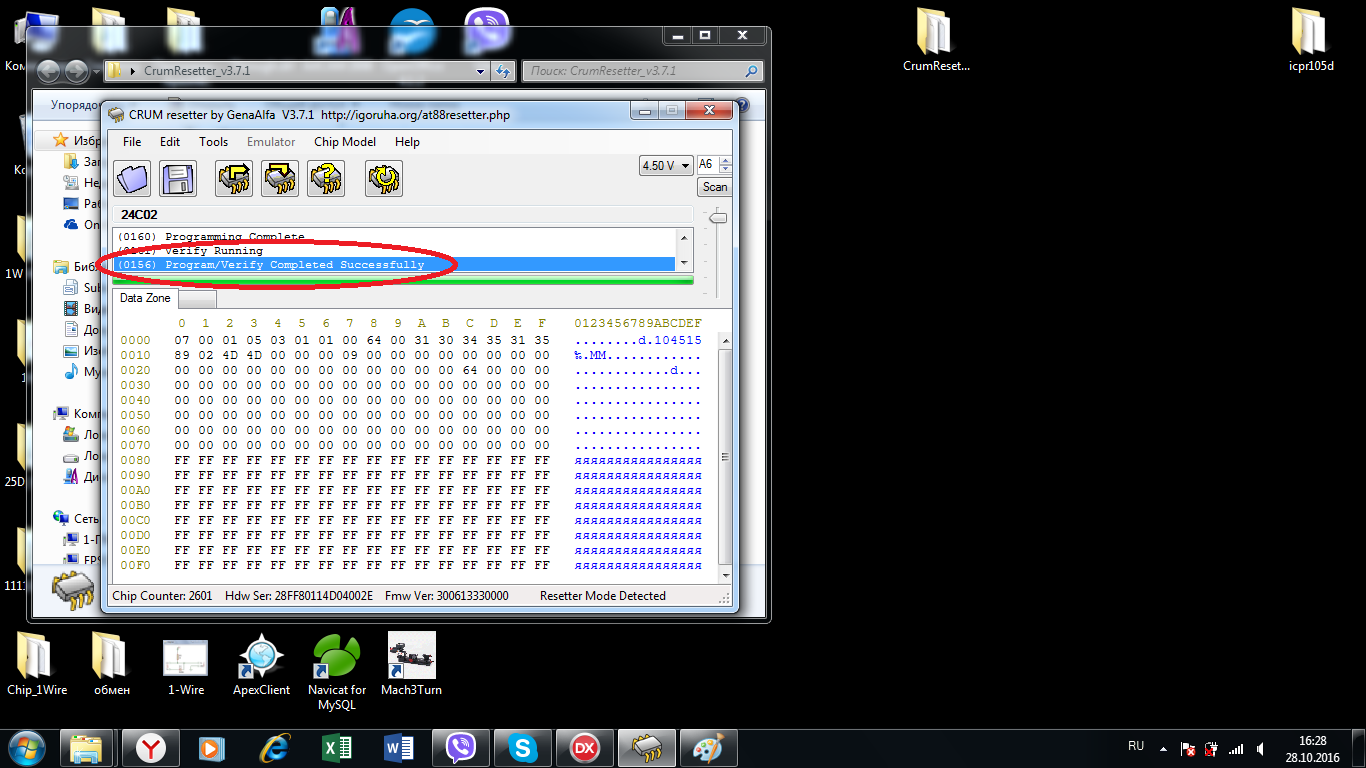

При удачном процессе прошивки мы увидим следующий результат:

Удачная прошивка

Поздравляю, чип прошит!

При каких либо проблемах с прошивкой проверьте правильность подключения!
