Заправка картриджа mlt d101s, d101l для Samsung SCX-3400/ ML-2160 в картинках

В этой статье мы хотим показать как заправить картридж Samsung D101.

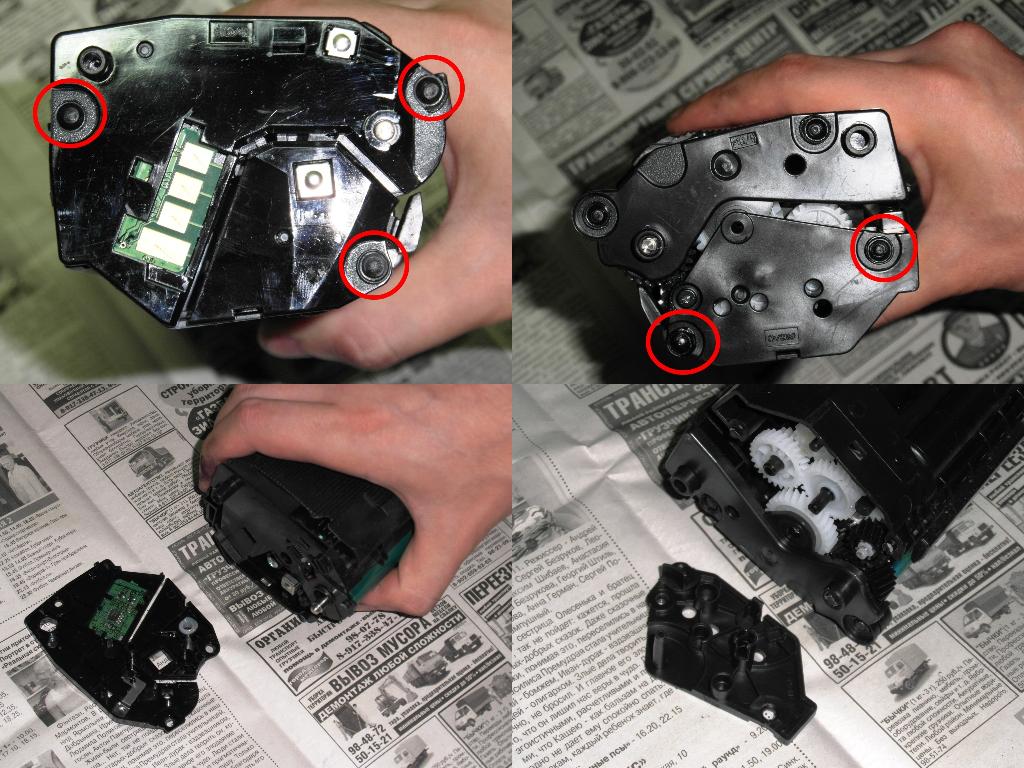

Для начала нужно сорвать пломбы на боковых крышках картриджа рисунок 1.

Боковые крышки
Рис.1
Половиним, видим привычные части картриджа фотовал, каратрон, магнитный вал, ракель рисунок 2…

Валы картриджа
Рис.2
Для того что бы вычистить отработку нам нужно сорвать пломбы и снять крышку фиксирующую фотовал рисунок 3.

Фиксатор фотовала
Рис.3

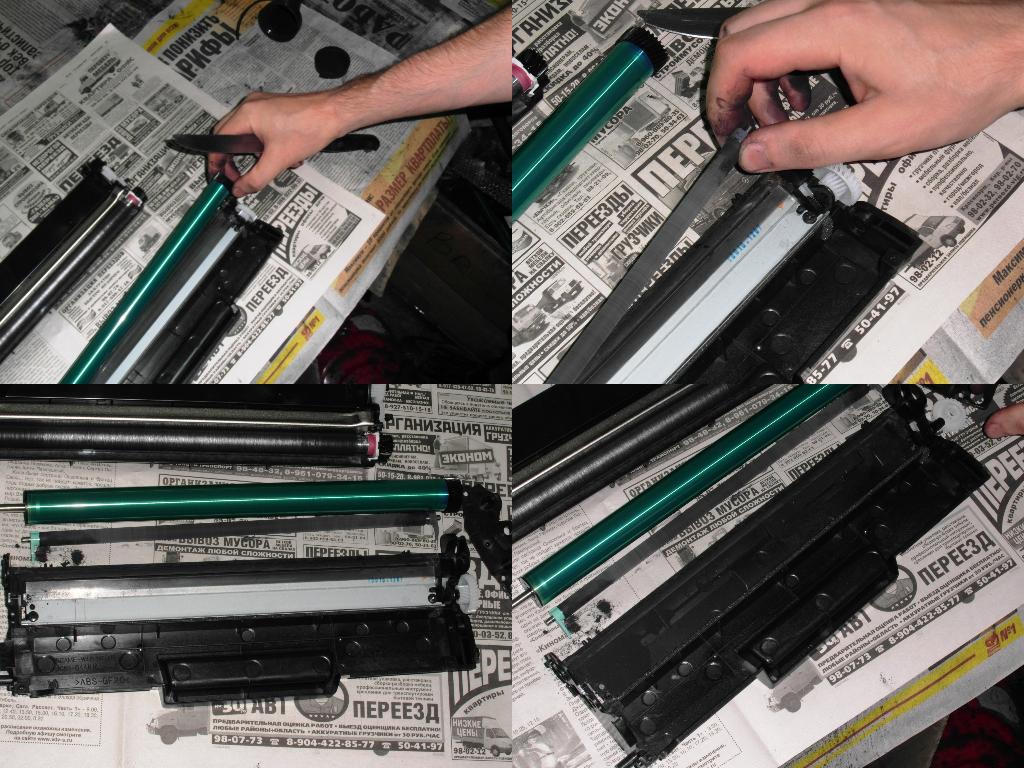

Снимаем фотовал, коротрон, откручиваем два болта и снимаем ракель. Высыпаем отработку, собираем все в обратном порядке рисунок 4.

Разбор бункера отработки
Рис.4
Аккуратней будьте с фотовалом и стержнем в нем. Если будет плохой контакт, то будет печатать как показано на рисунке 5.

Пример печати при плохом контакте на фотовал
Рис.5
Что бы исправить это нужно подогнуть контакты внутри фотовала рисунок 6.

Контакты на фотовал
Рис.6

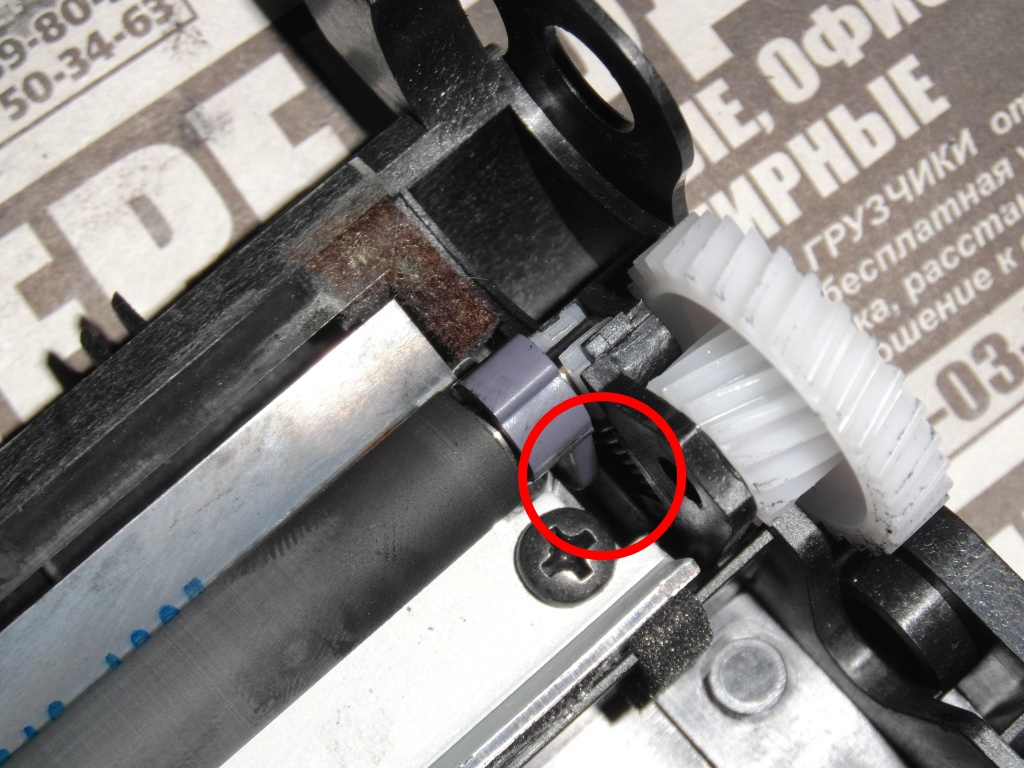

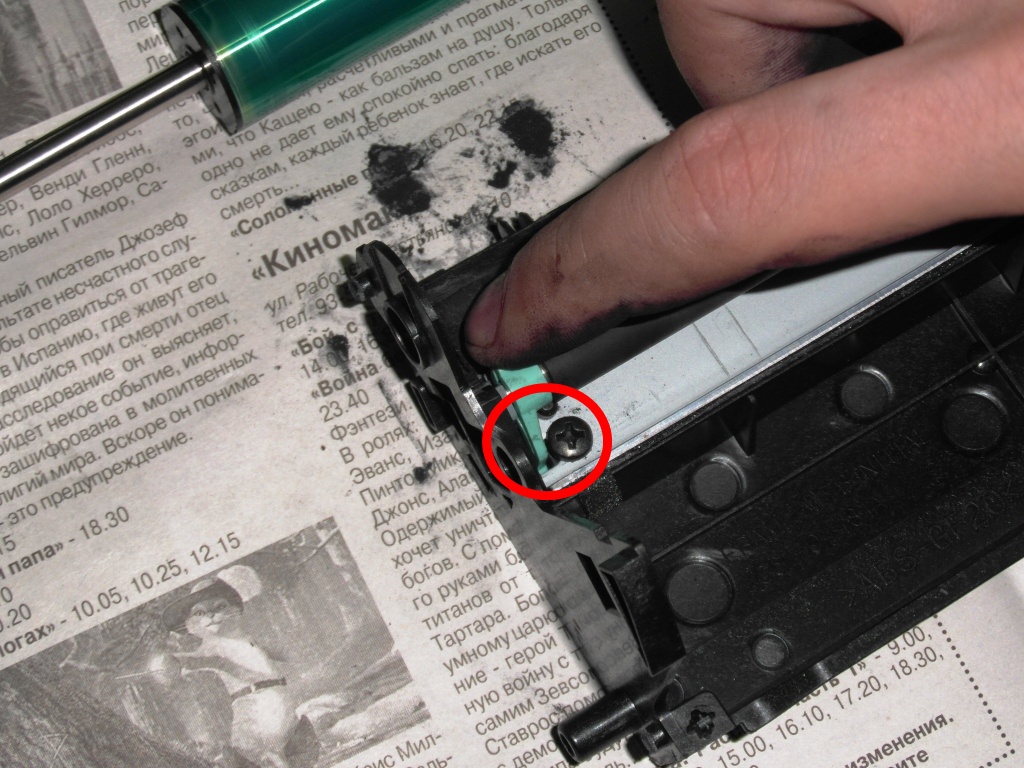

Обратите внимание на язычки на коротроне рисунок 7,8.

Язычки каратрона
Рис.7

Язычки каратрона
Рис.8

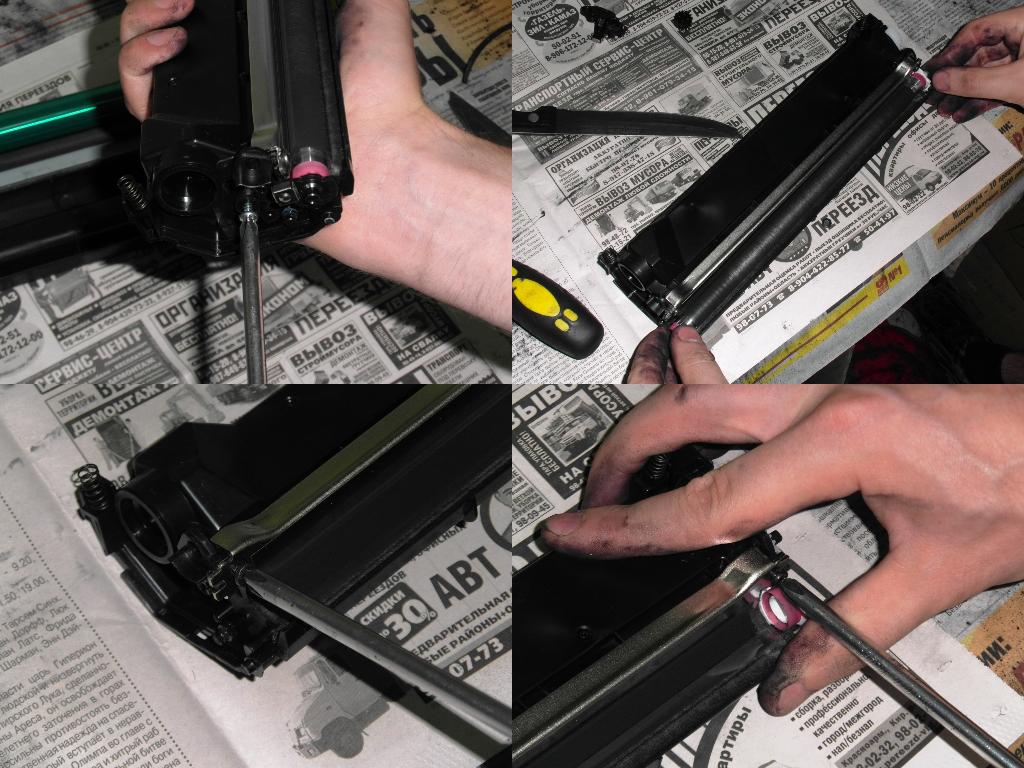

Теперь приступим к бункеру с тонером. Вычистим весь бункер, магнитный вал, дозирующее лезвие. Откручиваем болт, вынимаем магнитный вал, откручиваем два болта снимаем дозирующее лезвие рисунок 9,10.

Разбор бункера
Рис.9

Бункер в разборе
Рис.10

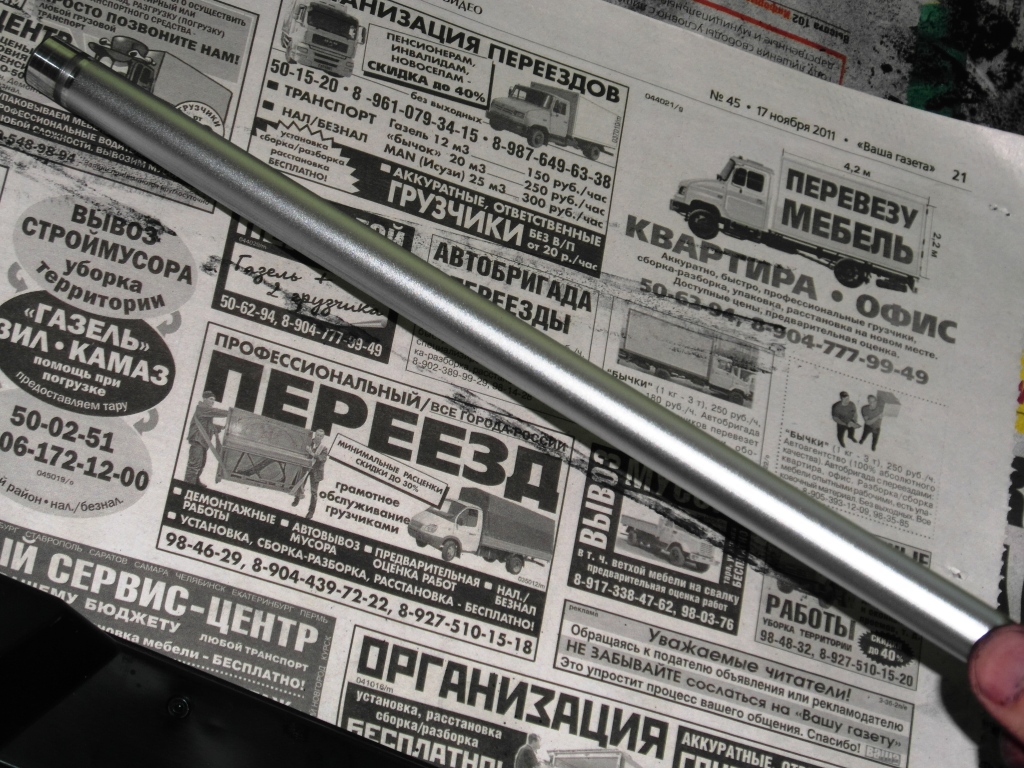

Очищаем нагар с дозирующего лезвия рисунок 11, тонер с магнитного вала рисунок 11,12, бункер с тонером и собираем все в обратном порядке.

Нагар на лезвии
Рис.11

Магнитный вал
Рис.12

Магнитный вал
Рис.13
Засыпаем тонер рисунок 14.

Заправка картриджа
Рис.14

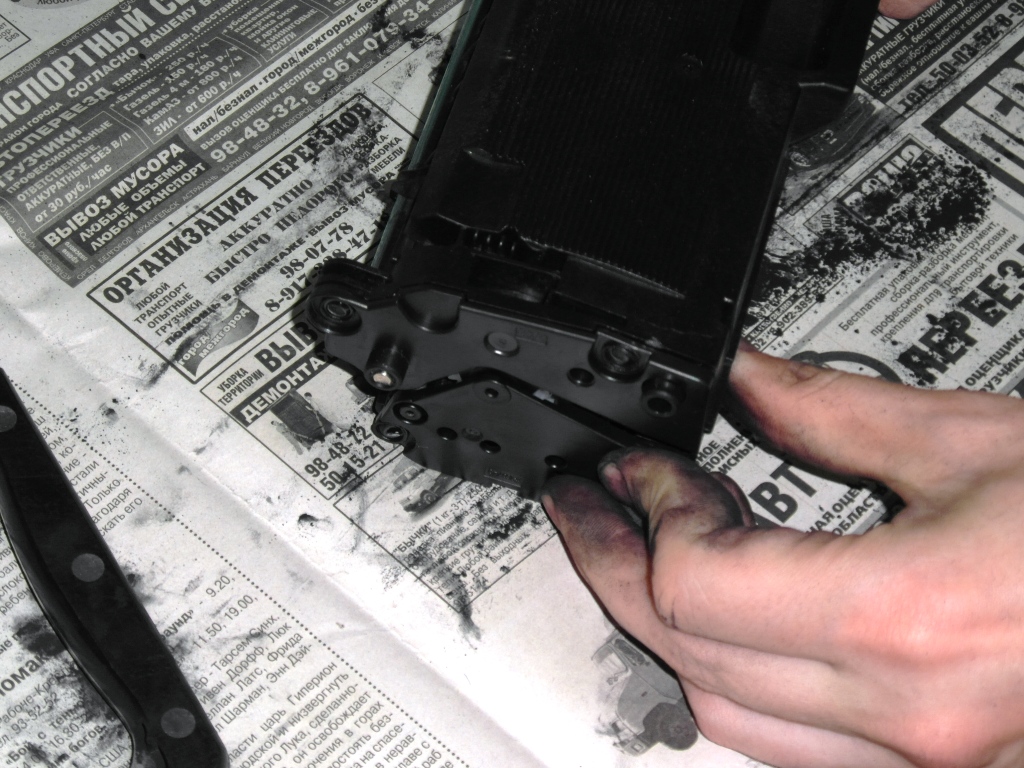

Собираем две части картриджа, обратите внимание на две пружинки по бокам картриджа рисунок 15, надеваем две боковые крышки, предварительно вынув чип, если принтер прошит рисунок 16,17.

Пружинка
Рис.15

Боковые крышки
Рис.16

Боковые крышки

Рис.17

P.S.Эта статья не является рекламой газеты!)
