Прошиваем Samsung CLP-310, CLP-315 9,11,18-ой версии паяльником, в картинках

Прошиваем CLP-310 CLP-315 9,11,18-ой версии, используя паяльник



CLP-310 с младшими версиями имеют проблемы с прошивками их фиксом и поэтому мне проще прошить их залив дамп в 24с16 на плате.  Я думаю это связано с тем, что форматтер старого образца не принимает прошивки версии 54, 66, 67.

Сама операция крайне проста и я не понимаю почему с ней связано так много вопросов.

Вот пациент - CLP-310N

Прошивка clp-310

Как видим один картридж уже заправлялся и в нем менялся чип. Это будет видно и далее - в дампе.

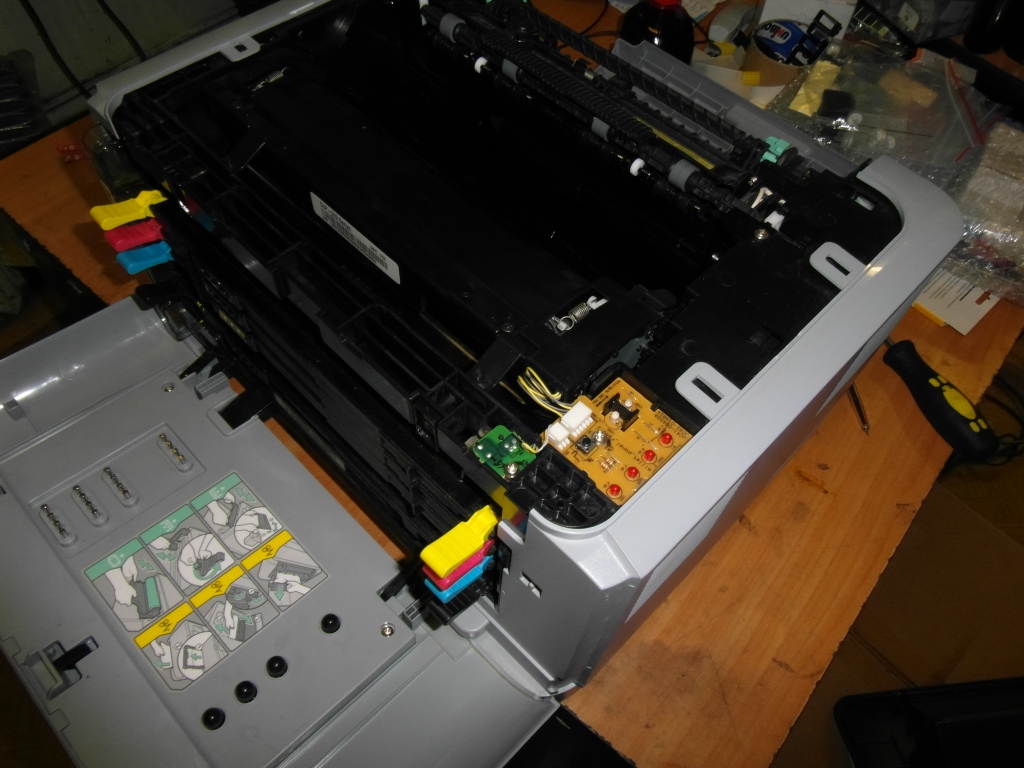

Снимаем верхнюю крышку

прошивки samsung 310

Снимаем боковую крышку и  добираемся др платы.

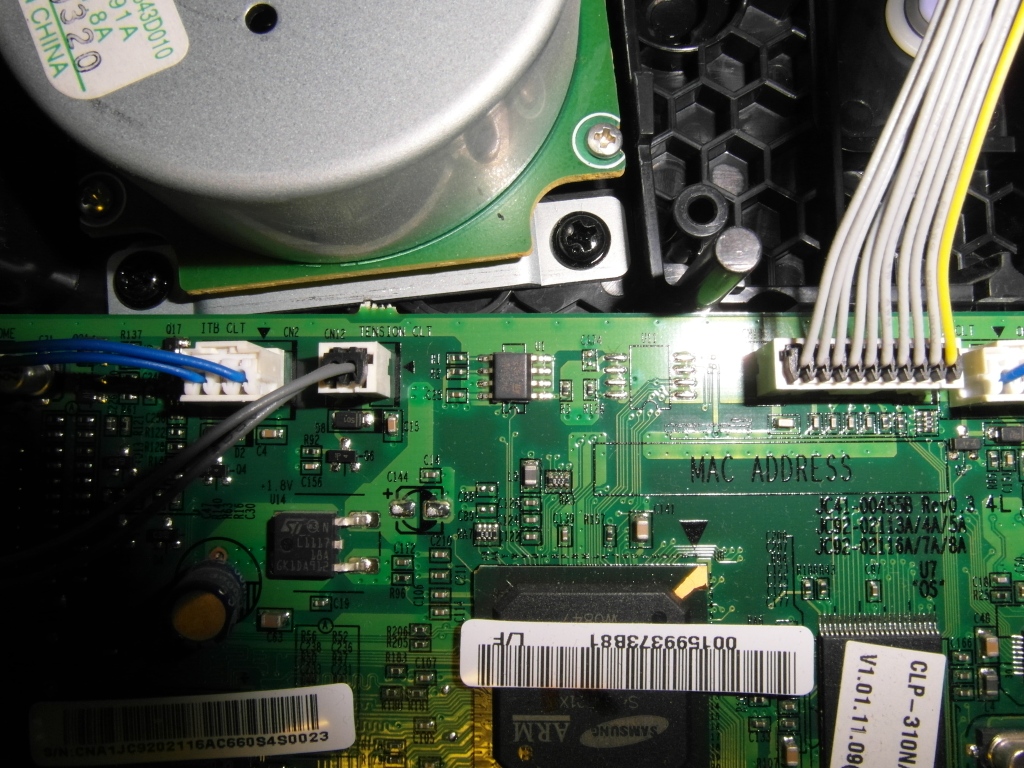

Нужная нам микросхема выделена кружком, как помятка указана первая нога.

плата clp-310

Вот еще

плата clp-310



Аккуратно выпаиваем память.

Прогреваем феном, припой который использует самсунг более тугоплавкий чем xerox, ставьте температуру и поток повыше - около 350С.

Черные пятна - это засветка

выпаять микросхему

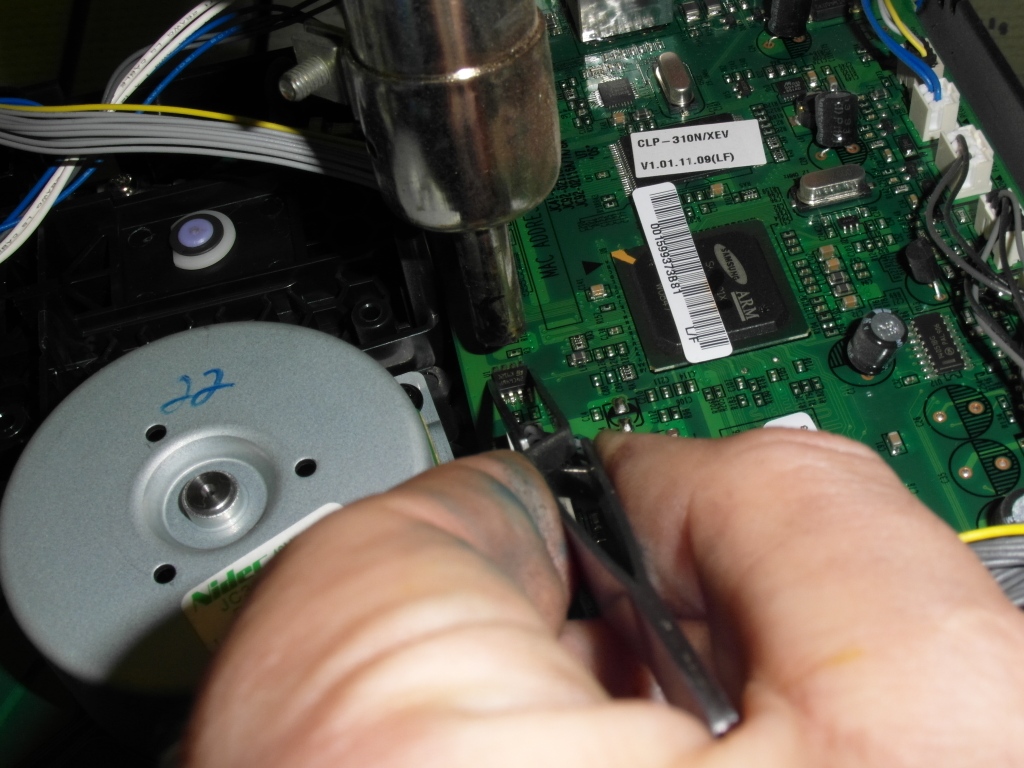

И снимаем пинцетом

пайка микросхемы



Теперь надо прошить епром стартовым дампом.

Для этого подойдет любой прогер который работает с i2c . Например этот.

Программа - используйте PoniProg . Как использовать понипрог - статья

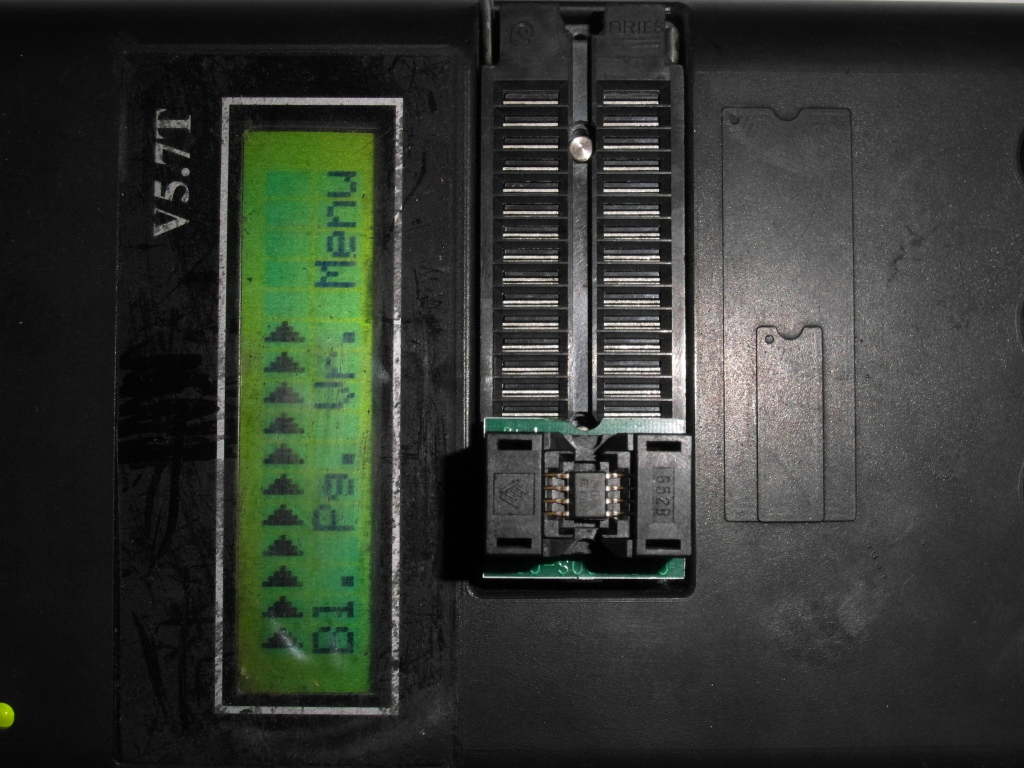

Я использую тритон

прошивка



Для начала, необходимо считать дамп

Кому интересно - тот может его скачать

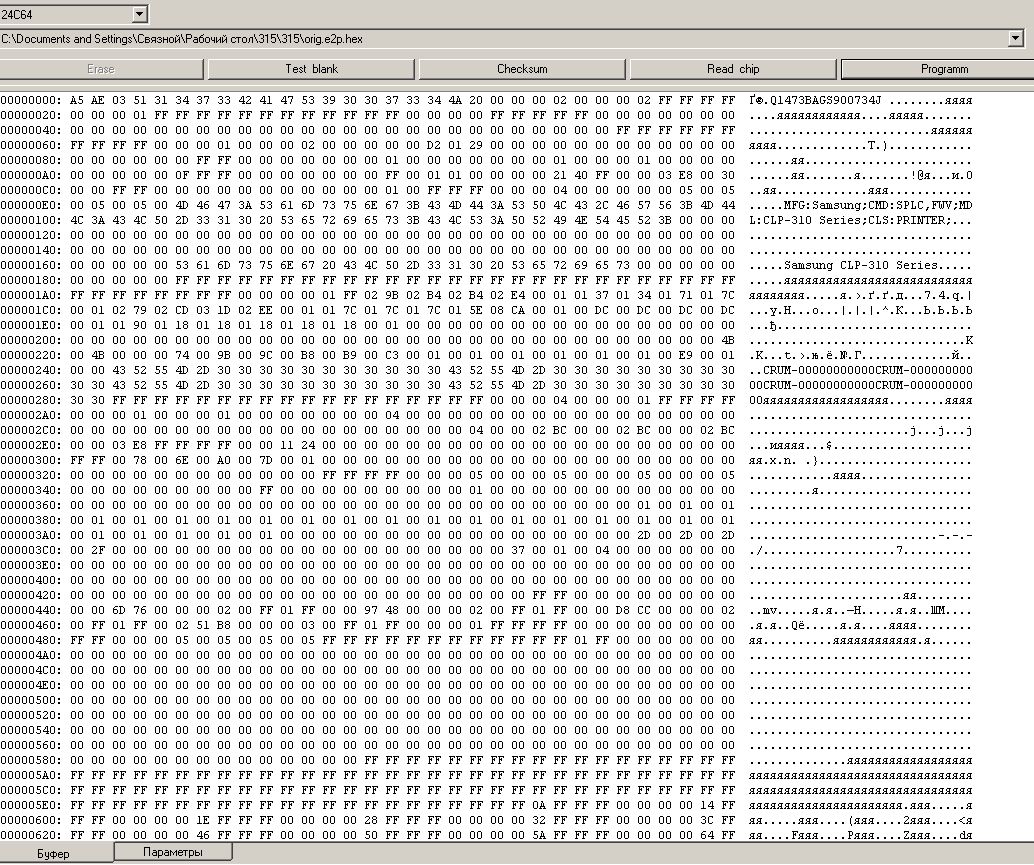

И залить оригинальный, стартовый

дамп clp-315

Лежит по ссылке - скачать

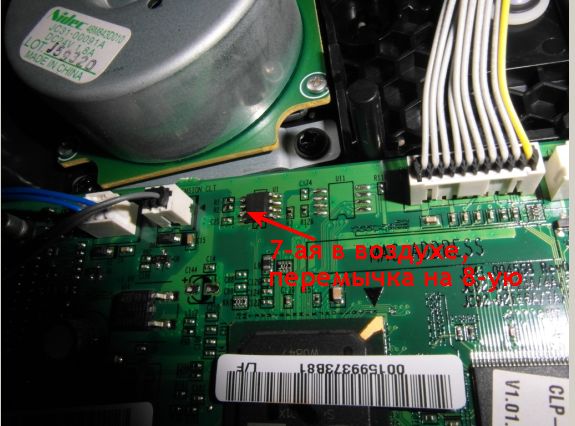

Все что осталось - это посадить микросхему обратно на плату. Для того тобы принтер не встал - нужно запретить запись изменений в епром - делается это очень просто, нужно поднять 7-ую ногу и припаять к 8-ой.

прошивка 315

Другая фотография

прошивка самсунг



Надеюсь статья будет полезна.
