Ремонт термоблока Samsung 1660/ 1860

В этой статье мы хотим показать как заменить лампу нагрева в принтерах Samsung 1660, 1666, 1860. Мы покажем на примере Samsung 1860. Все действия можно разделить на два этапа: Разборка принтера и термоблока, Сборка принтера и термоблока.

Разборка принтера и термоблока.

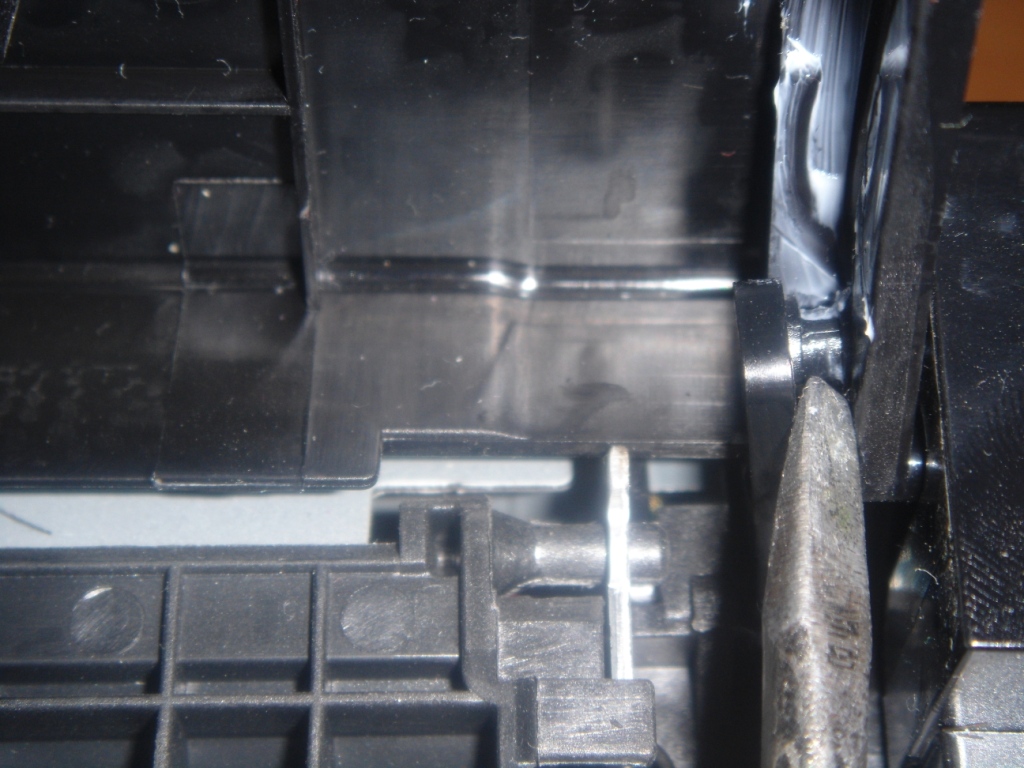

Для начала нужно отсоединить верхнюю крышку принтера, для этого нужно поддеть защелки крепления крышки рисунки 1, 2, 3.

Разбираем samsung

Рис. 1

Разбираем Samsung

Рис. 2

Разборка Samsung

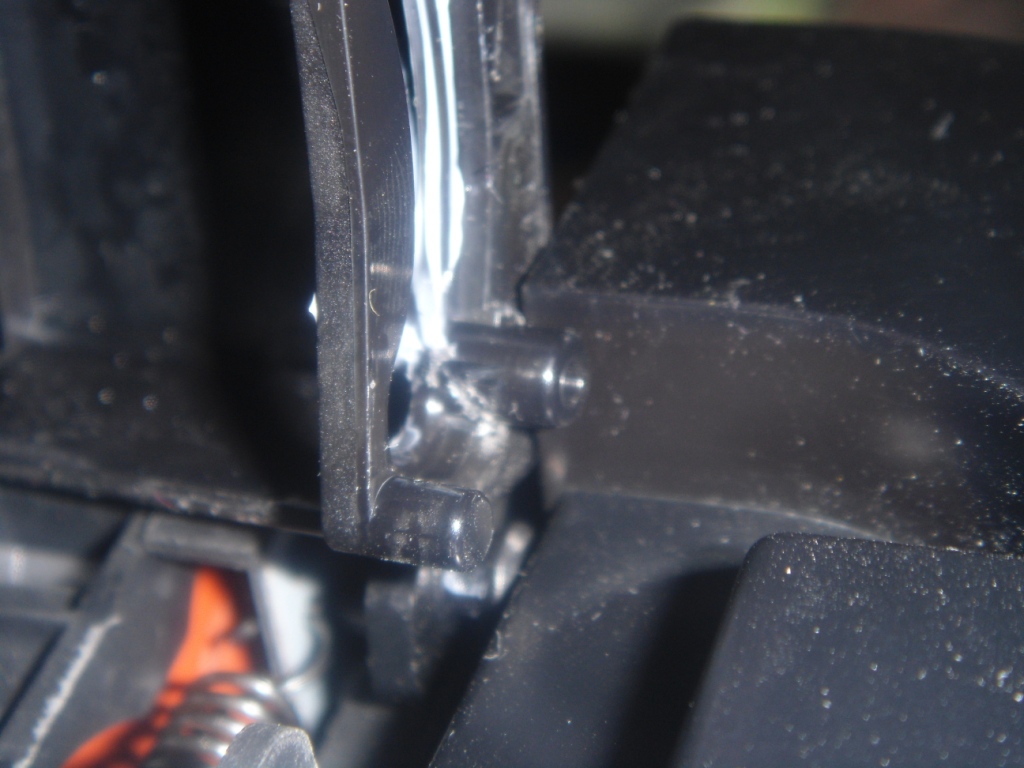

Рис. 3

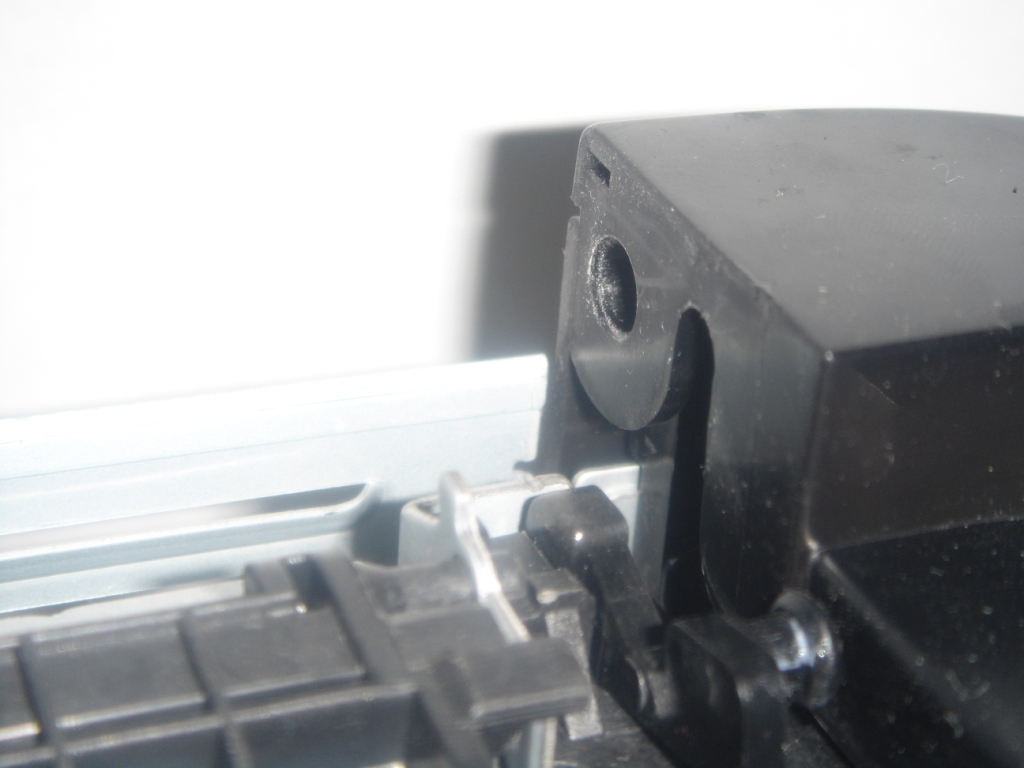

Снимаем верхнюю крышку рисунок 4, 5, 6.

Термоблок Samsung

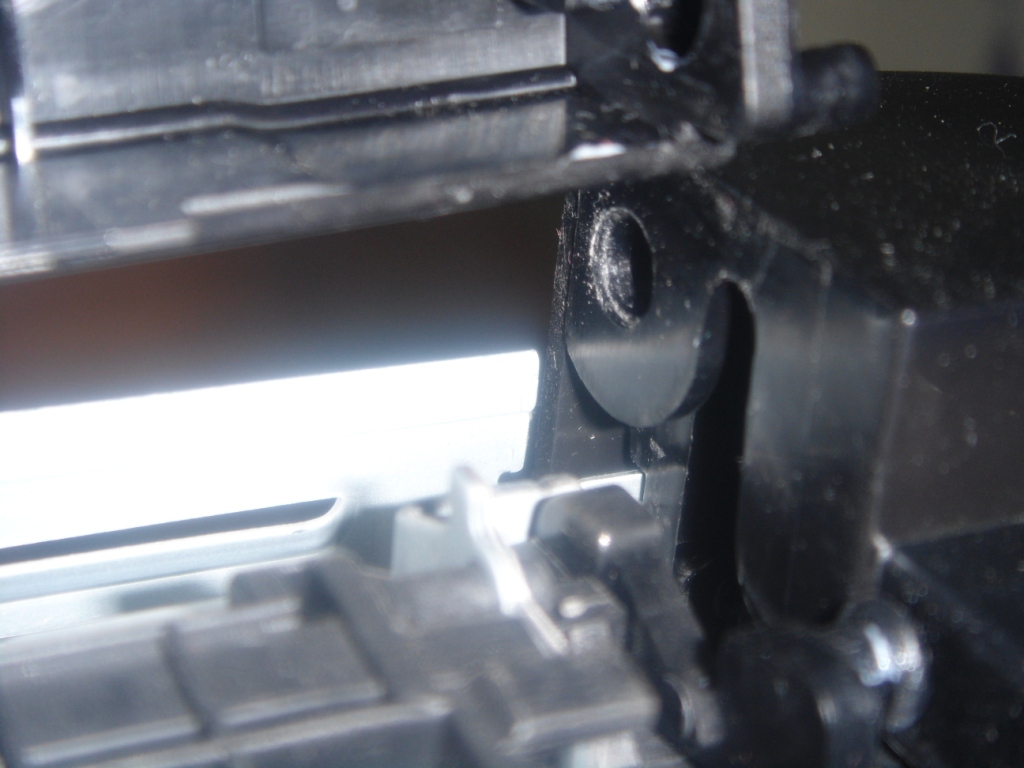

Рис. 4

Ремонт печки Samsung

Рис. 5

ремонт samsung

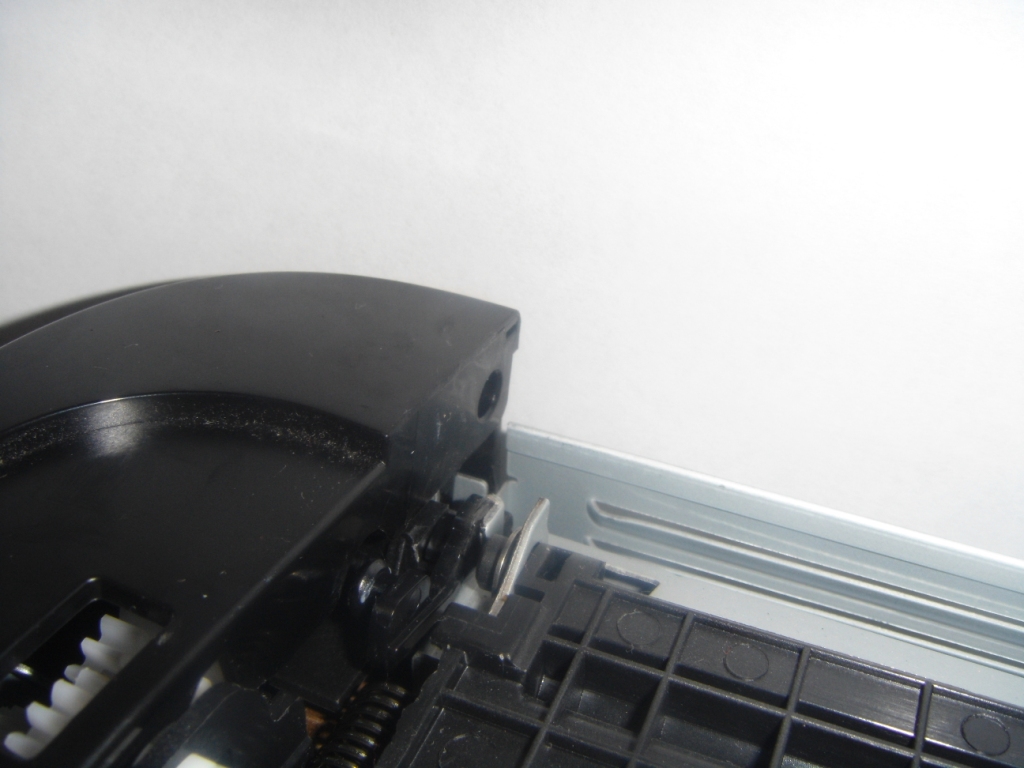

Рис. 6

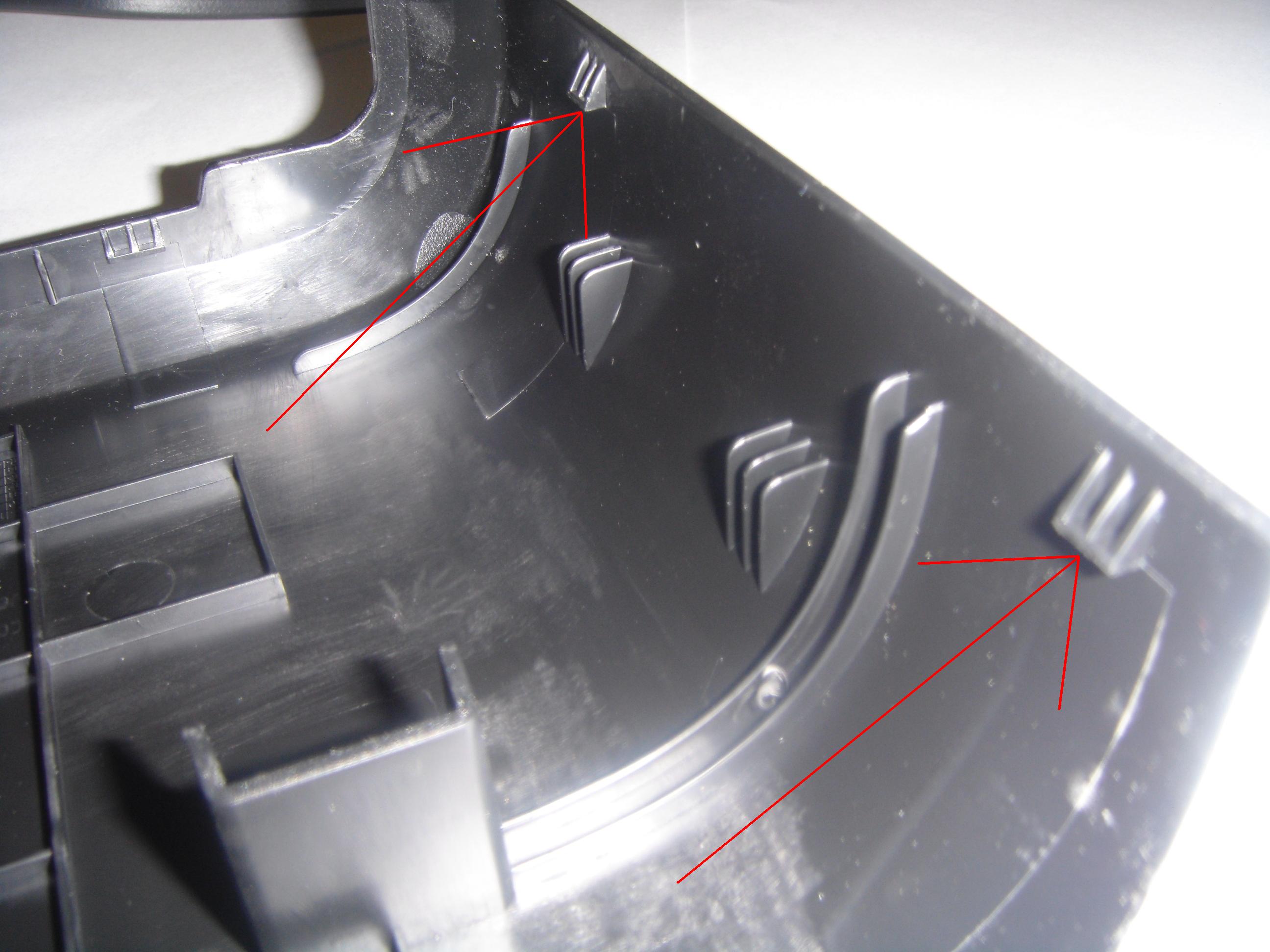

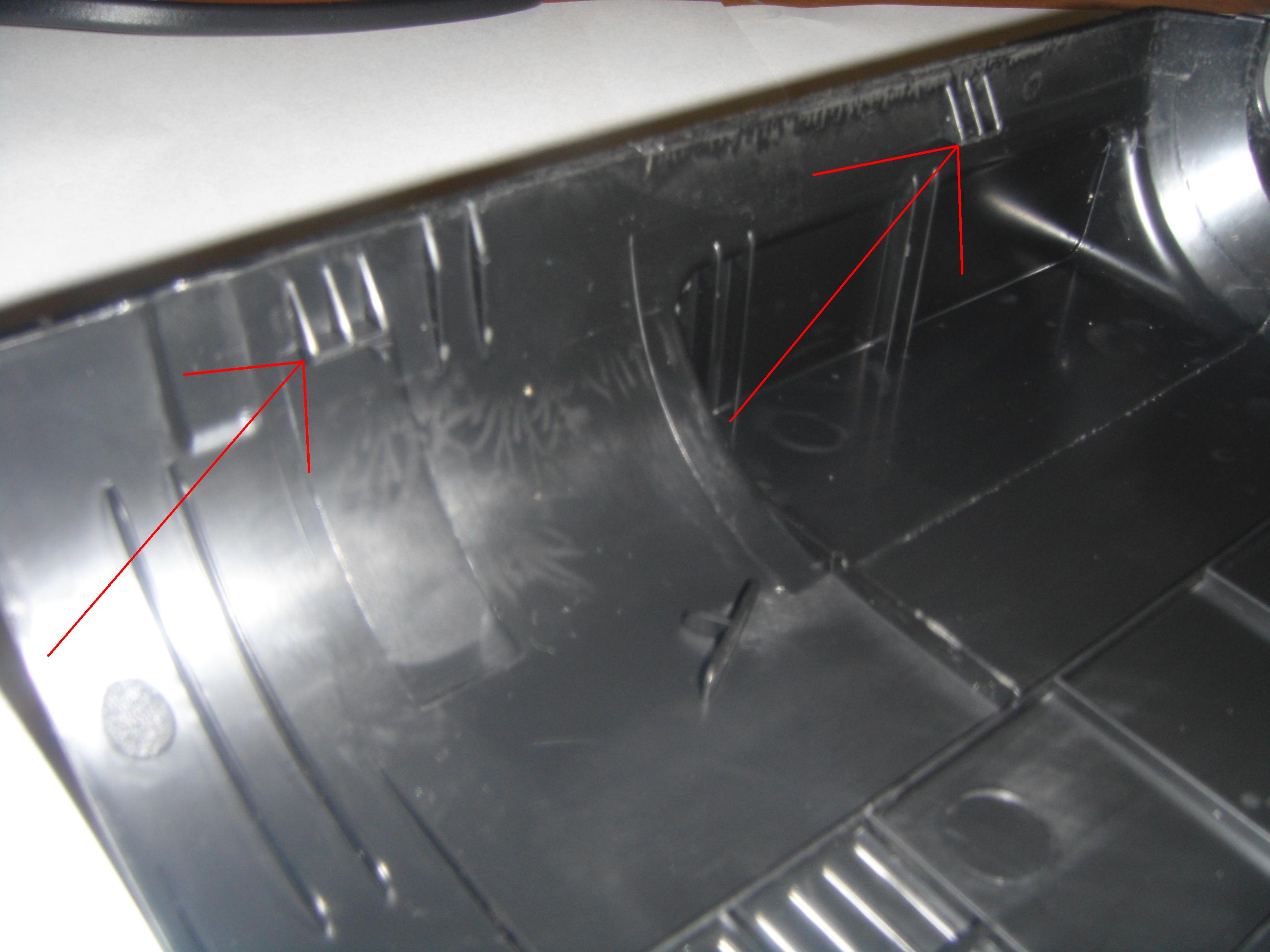

Следующим этапом разборки принтера будет снятие боковых крышек принтера, нужно поддеть отверткой защелки рисунок 7, 8.

Рис. 7

Рис. 8

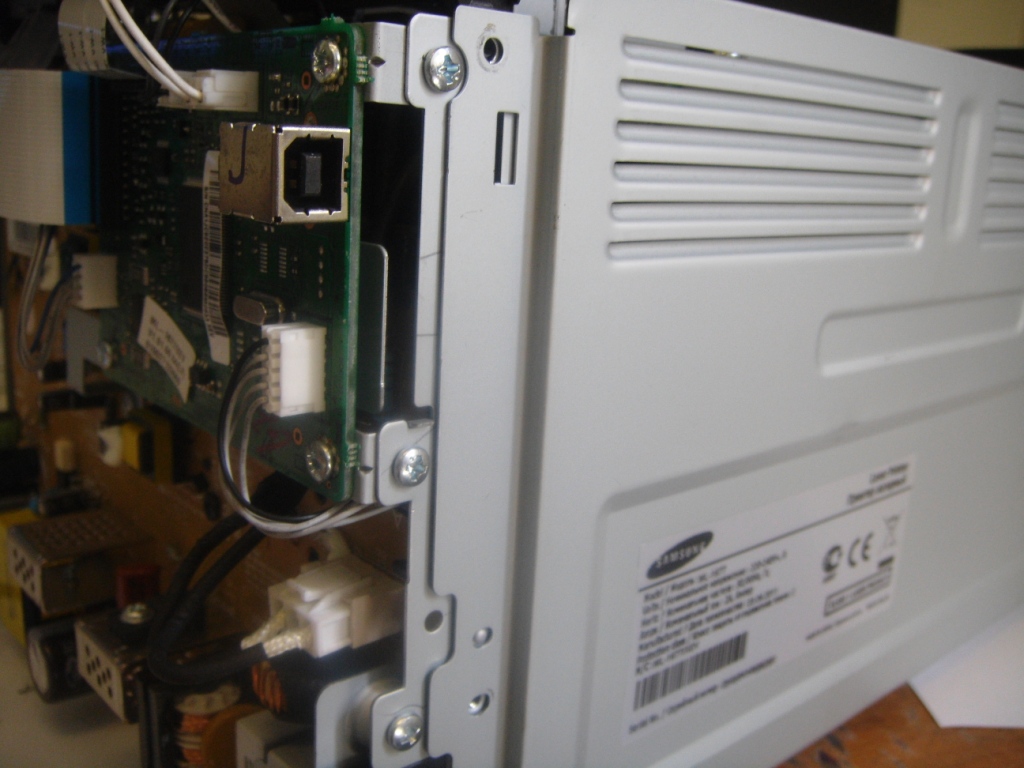

Итак вы сняли боковые крышки и теперь вам нужно снять металлическую крышку, для этого нужно открутить четыре болта рисунок 9, 10.

Рис. 9

Рис. 10

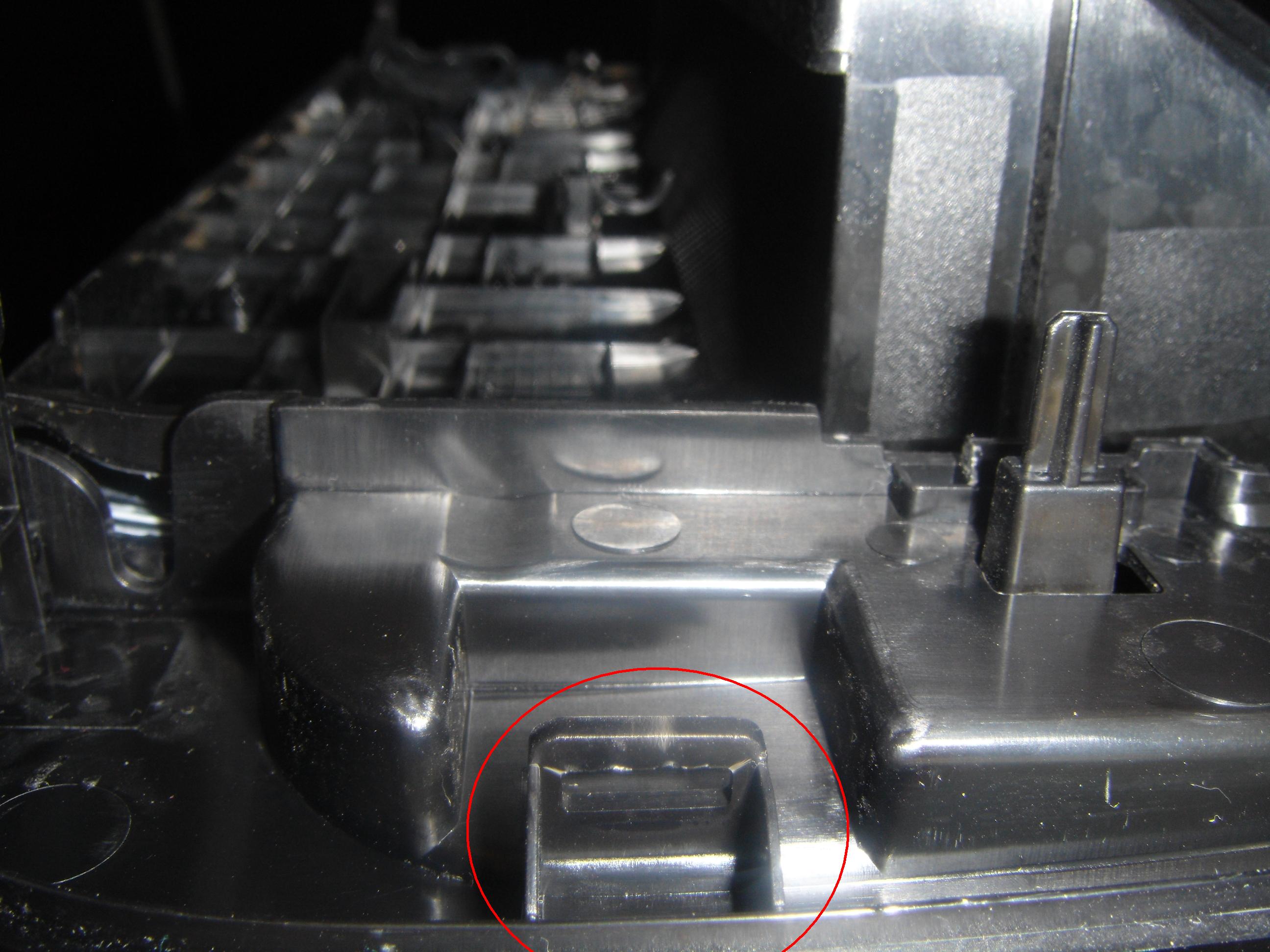

Снимаем последнюю верхнюю крышку, на рисунках 11, 12, 13 показаны защелки.

Рис. 11

Рис. 12

Рис. 13

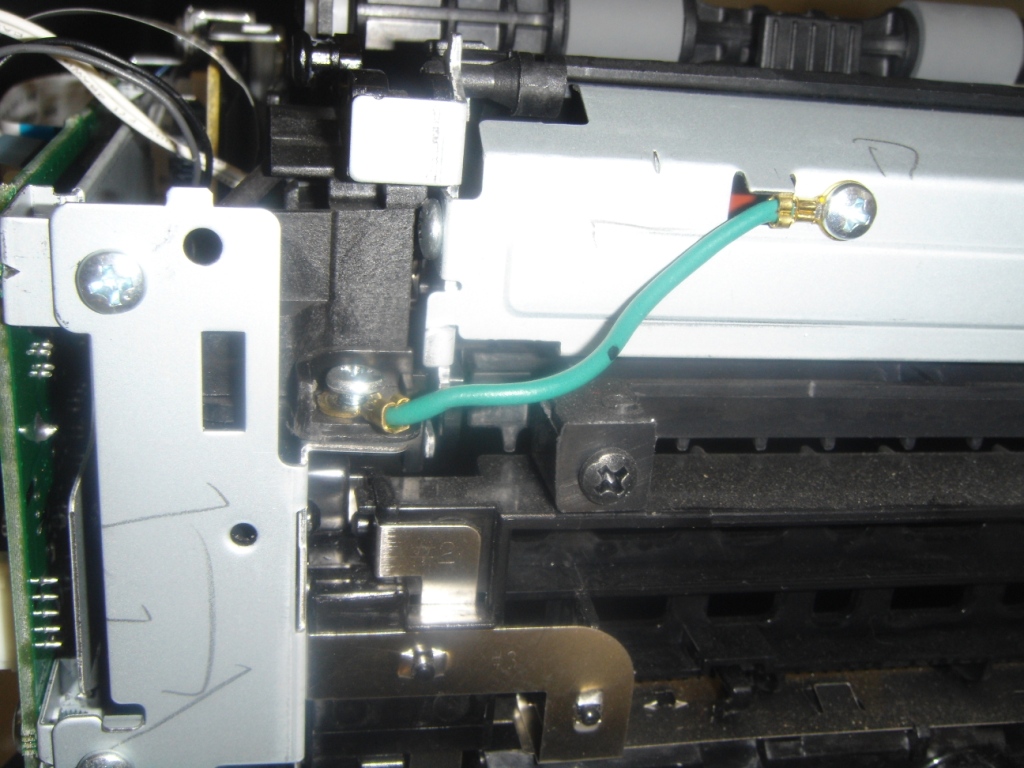

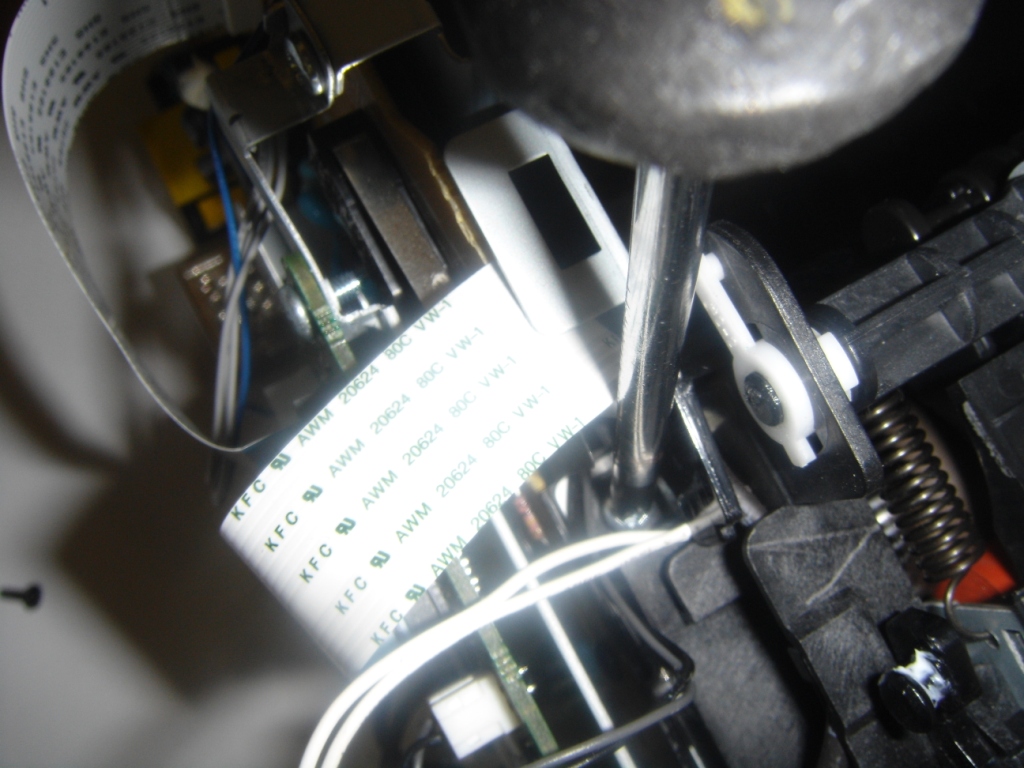

Выкручиваем несколько шурупов для снятия термоблока рисунки 14, 15, 16.

Рис. 14

Рис. 15

Рис. 16

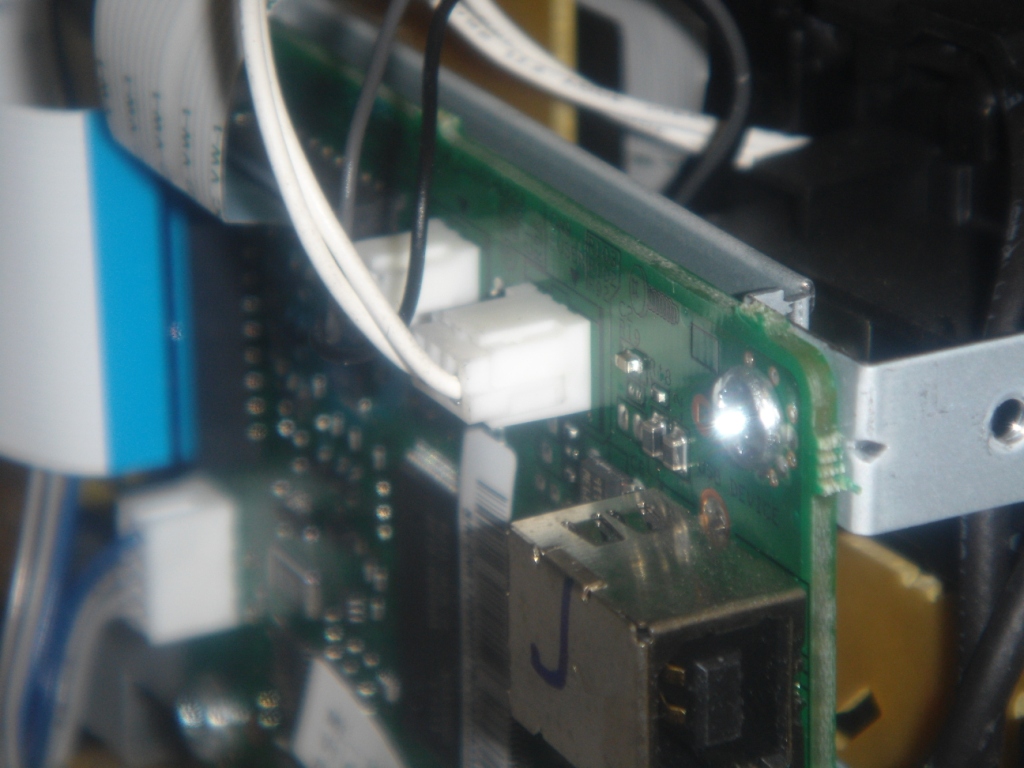

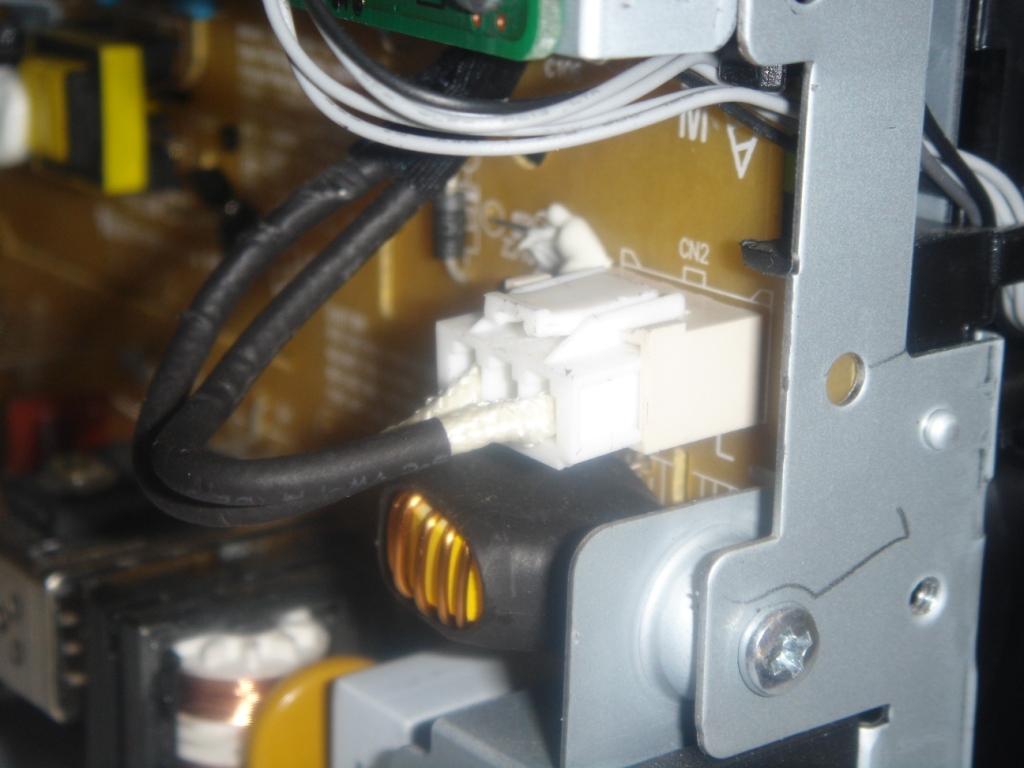

Нужно отсоединить от платы шлейфа, которые идут на термоблок, рисунки 17, 18.

Рис. 17

Рис. 18

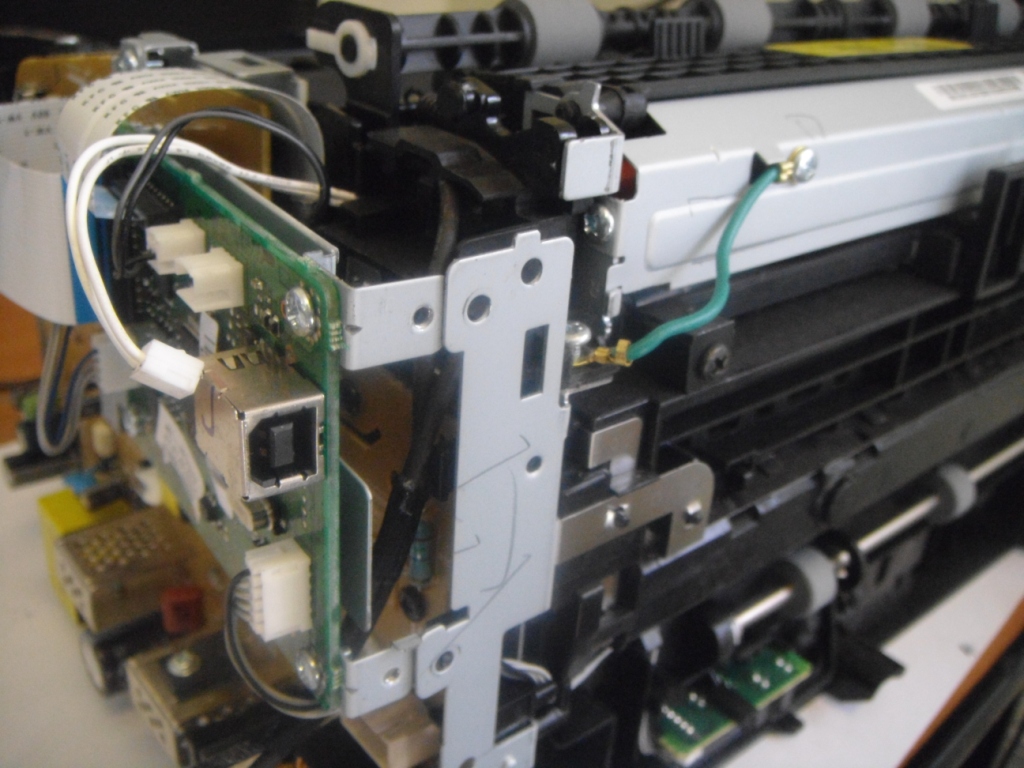

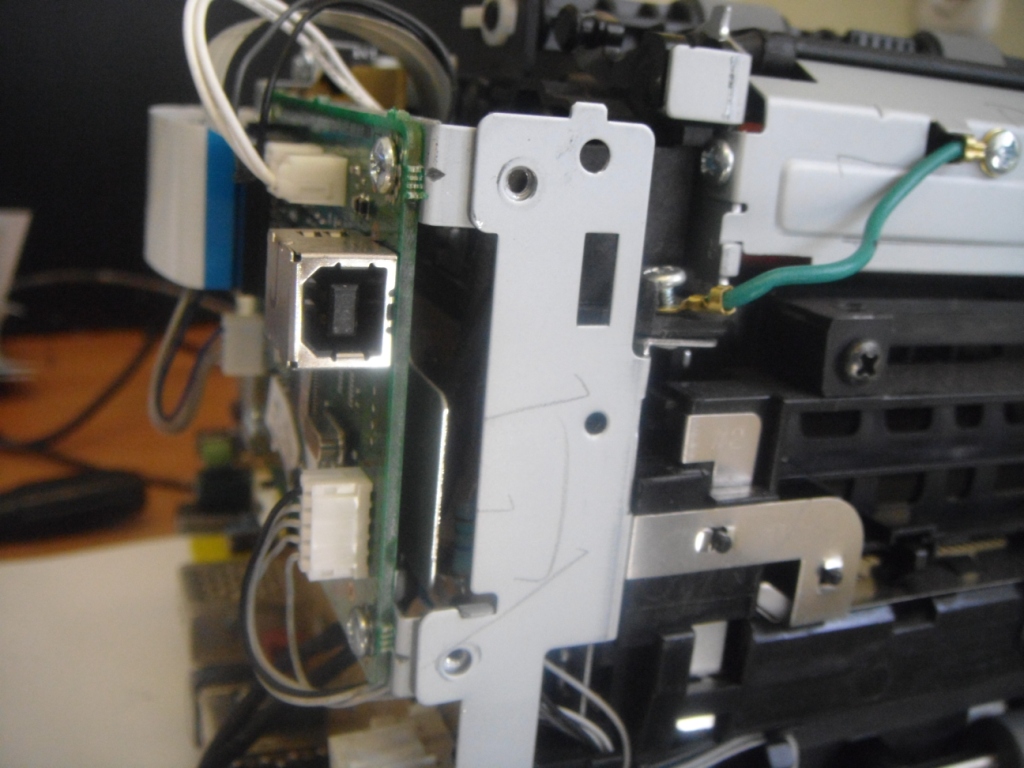

Для того, что бы вытащить шлейф нужно открутить два болта и немного расширить пространство для того, что бы вытащить шлейф, рисунок 19, 20.

Рис. 19

Рис. 20

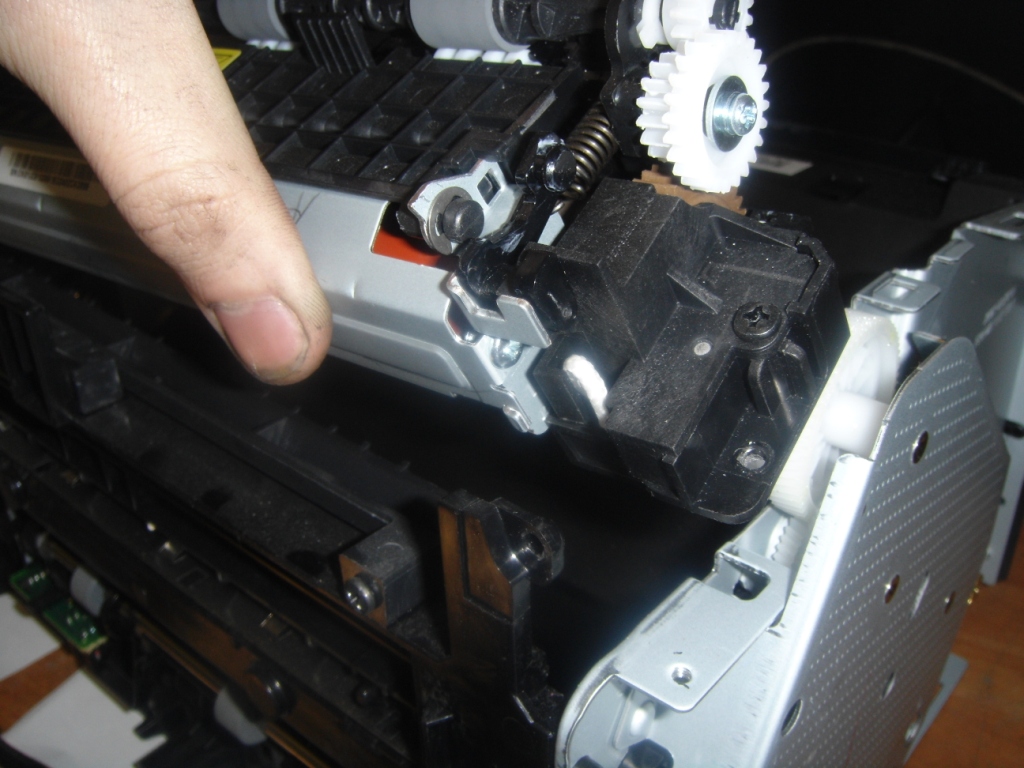

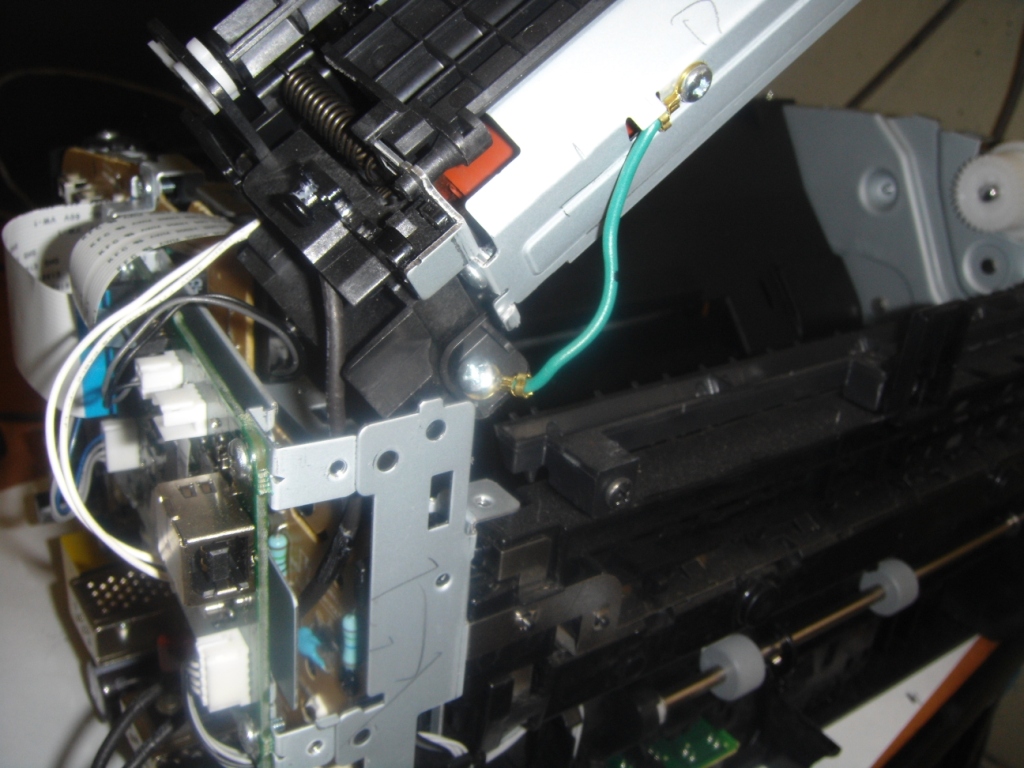

Теперь можно беспрепятственно снять термоблок. Приподымаем правый край и осторожно вытаскиваем термоблок, поправляя шлейфа рисунки 21, 22.

Рис. 21

Рис. 22

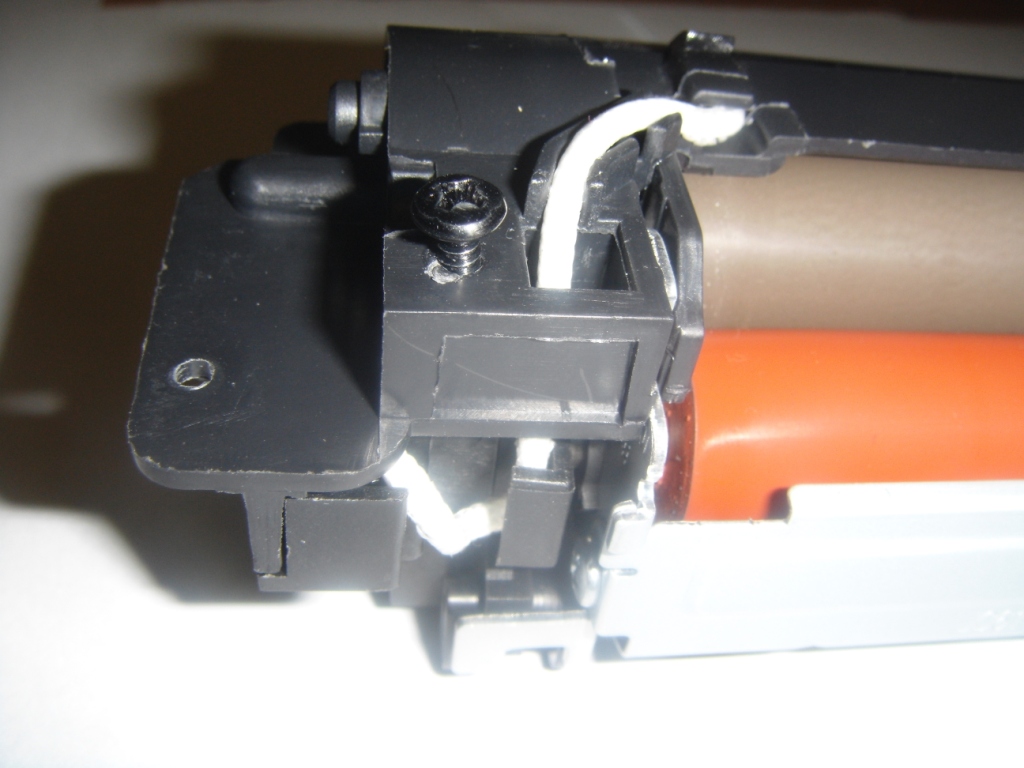

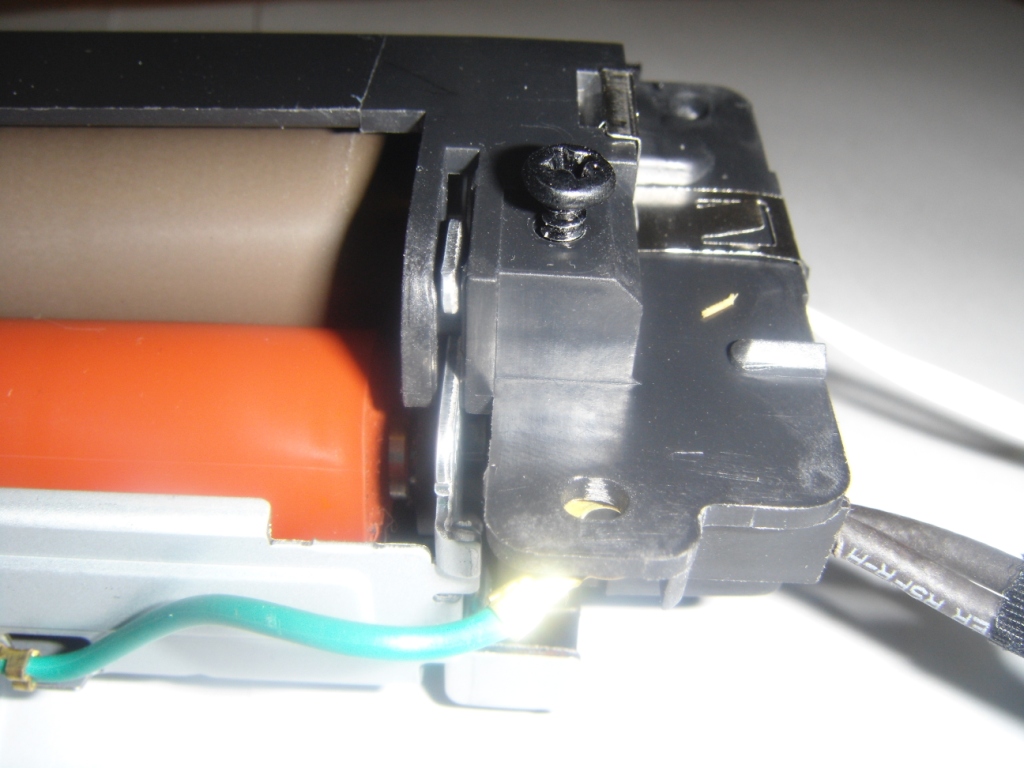

Теперь приступаем к термоблоку. Сначала нужно открутить два болта рисунок 23, 24 и снять крышку.

Рис. 23

Рис. 24

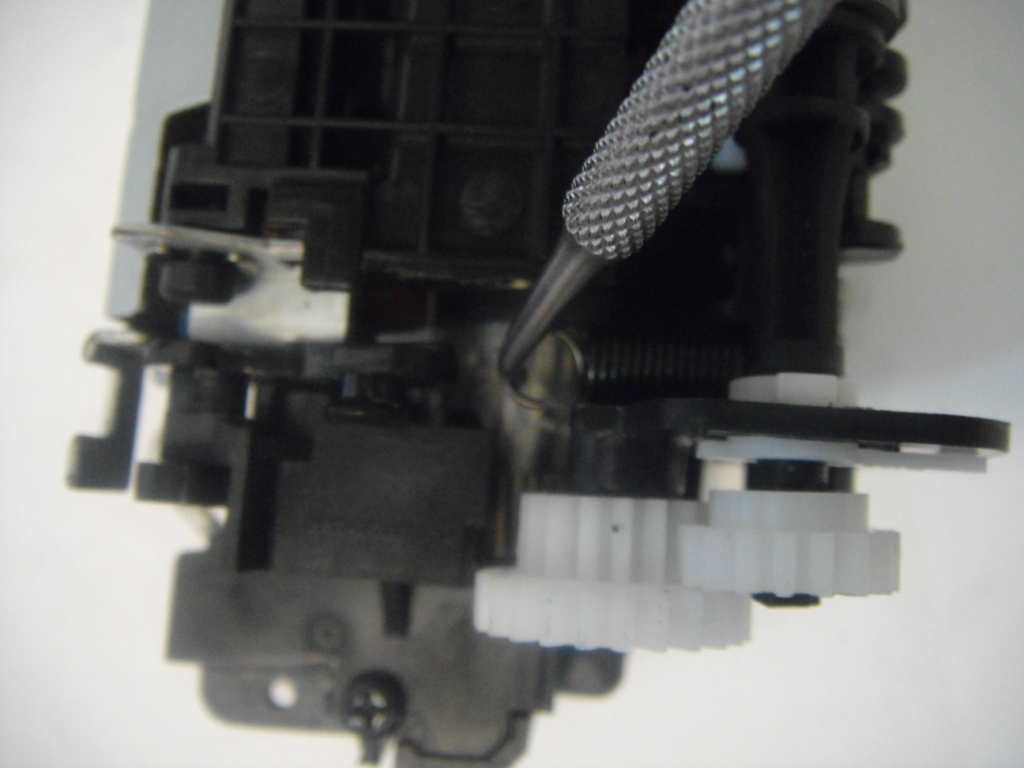

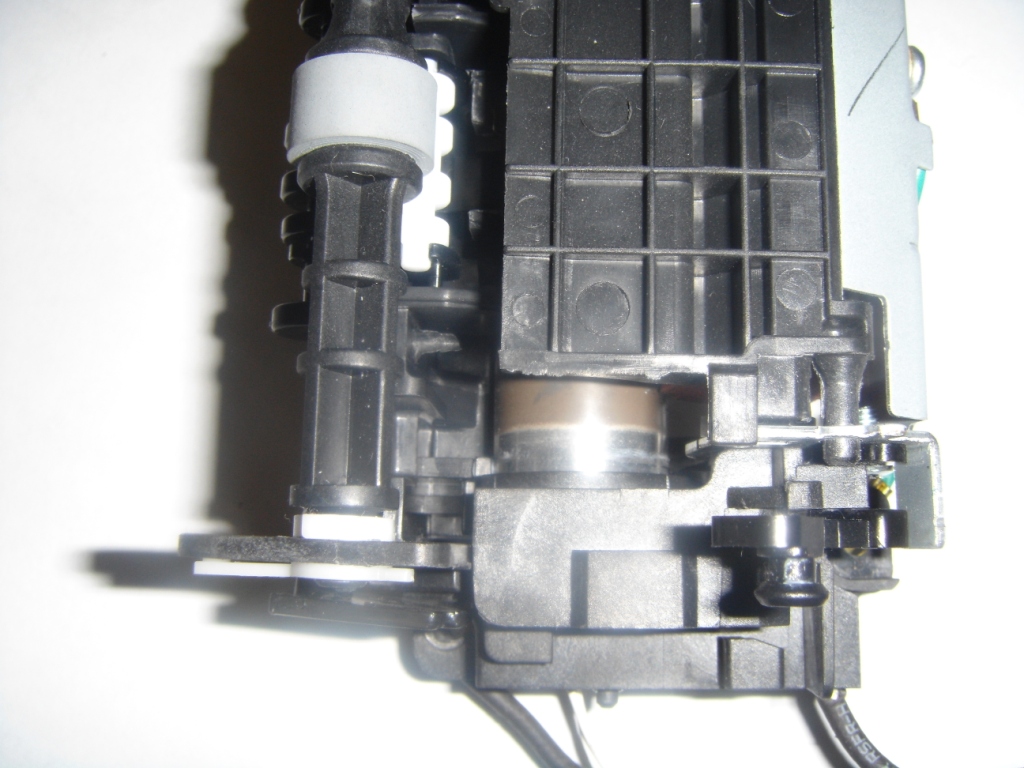

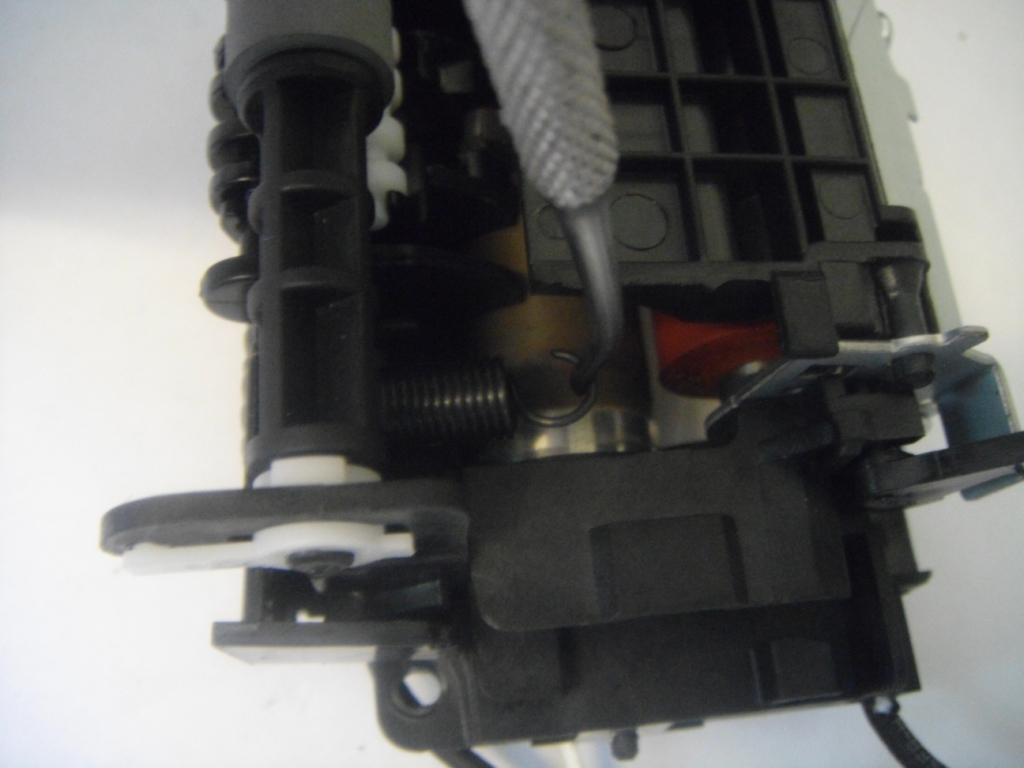

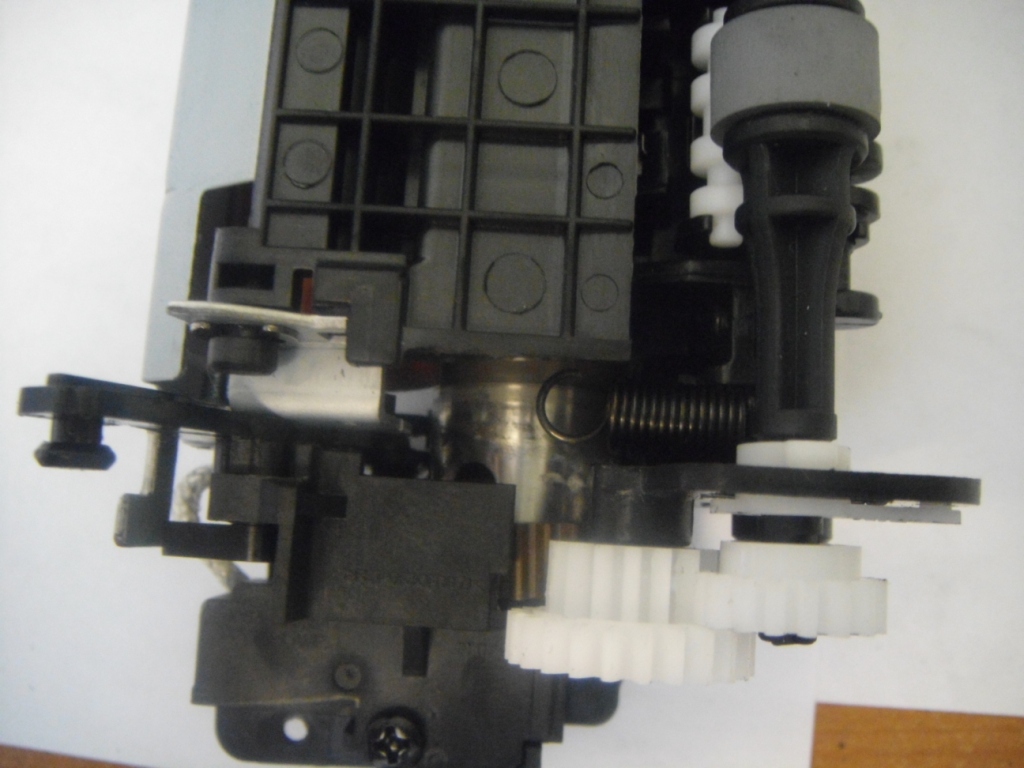

Затем нужно снять две пружинки по бокам термоблока. Рисунки 25, 26, 27, 28.

Рис. 25

Рис. 26

Рис. 27

Рис. 28

”Половиним” термолок, половина с резиновым валом нам не нужна, отлаживаем в сторону. Продолжаем разборку половины с тефлоновым валом рисунок 29.

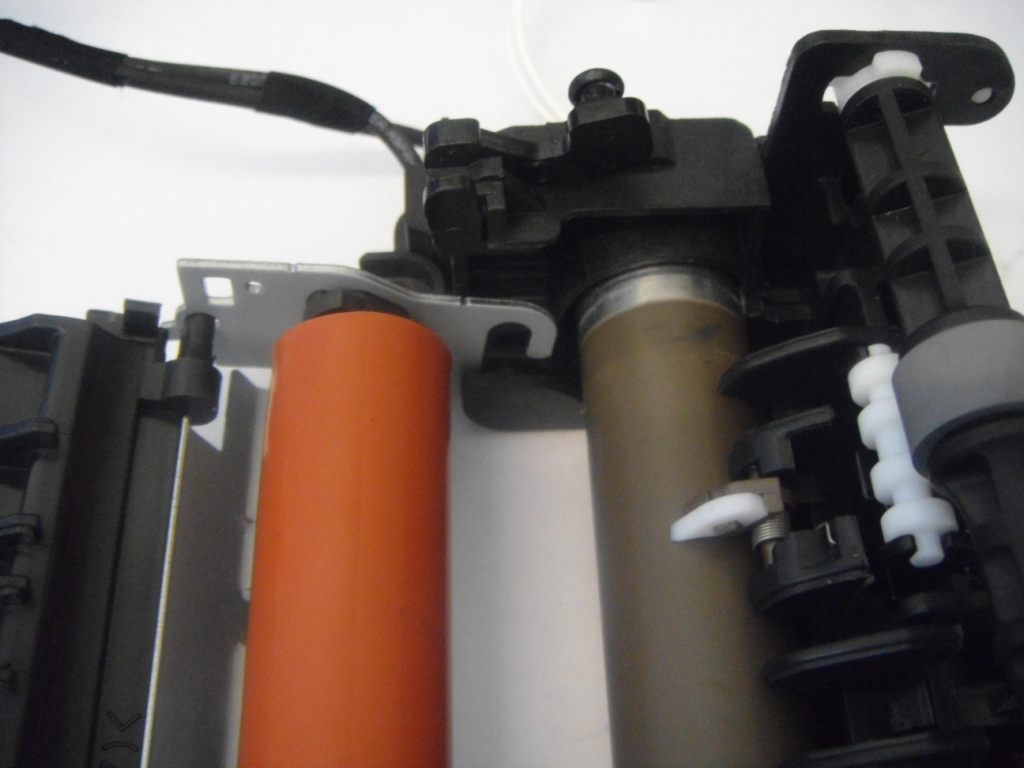

Рис. 29

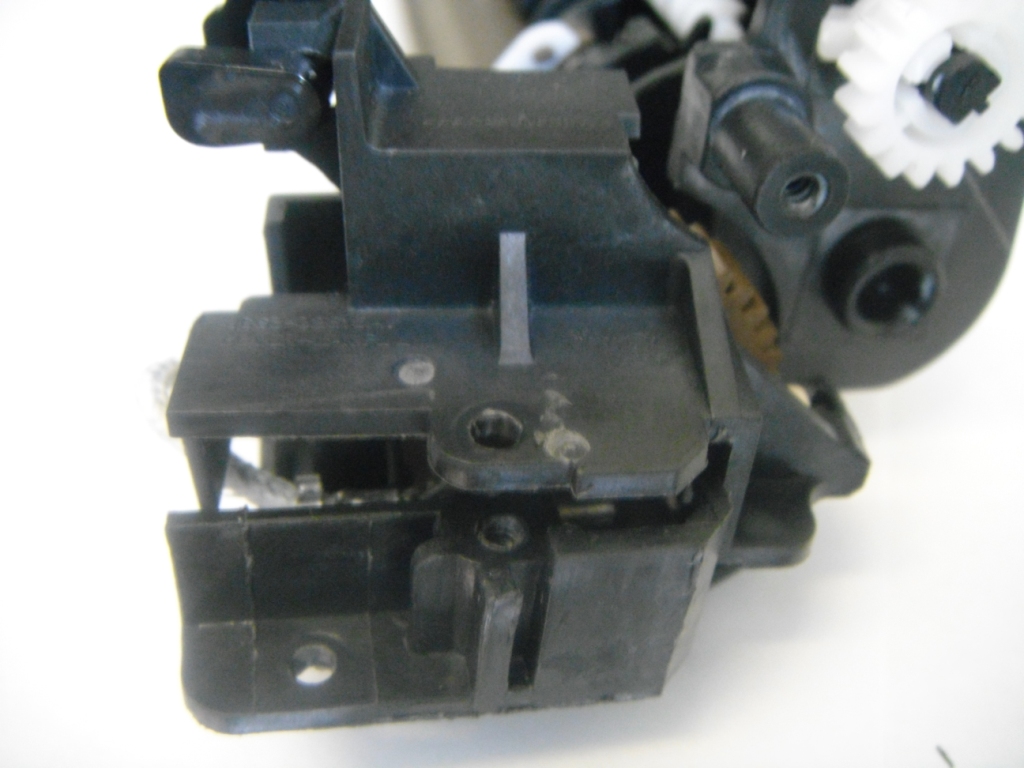

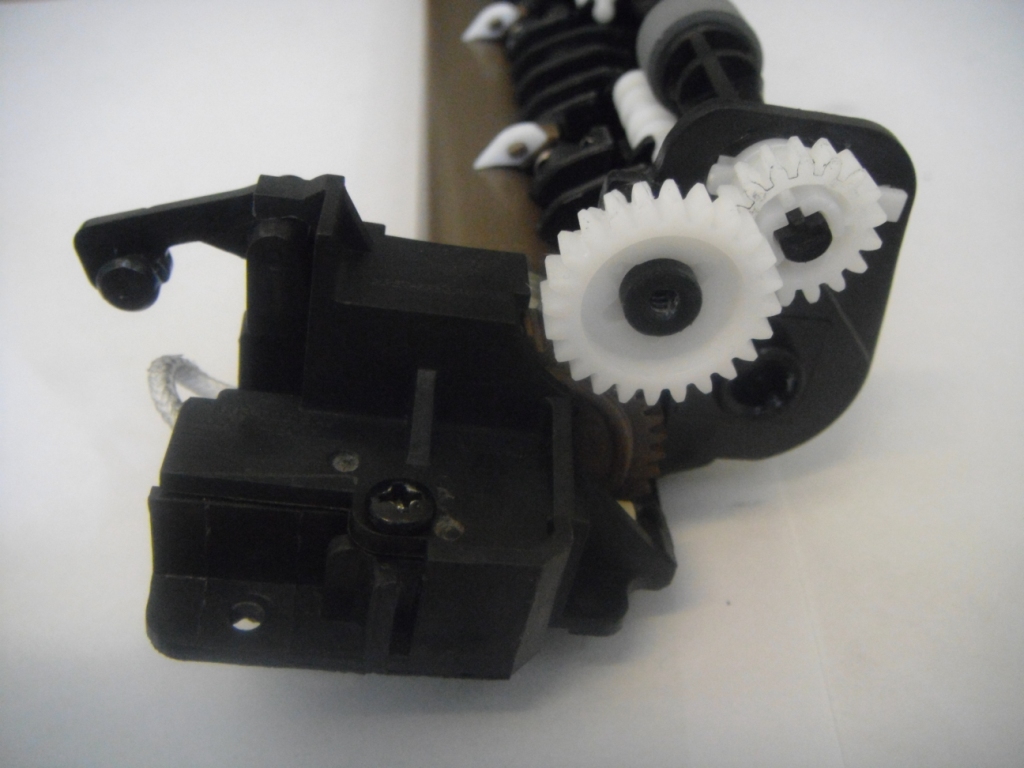

Откручиваем шуруп рисунок 30 и снимаем боковые крышки рисунки 31, 32.

Рис. 30

Рис. 31

Рис. 32

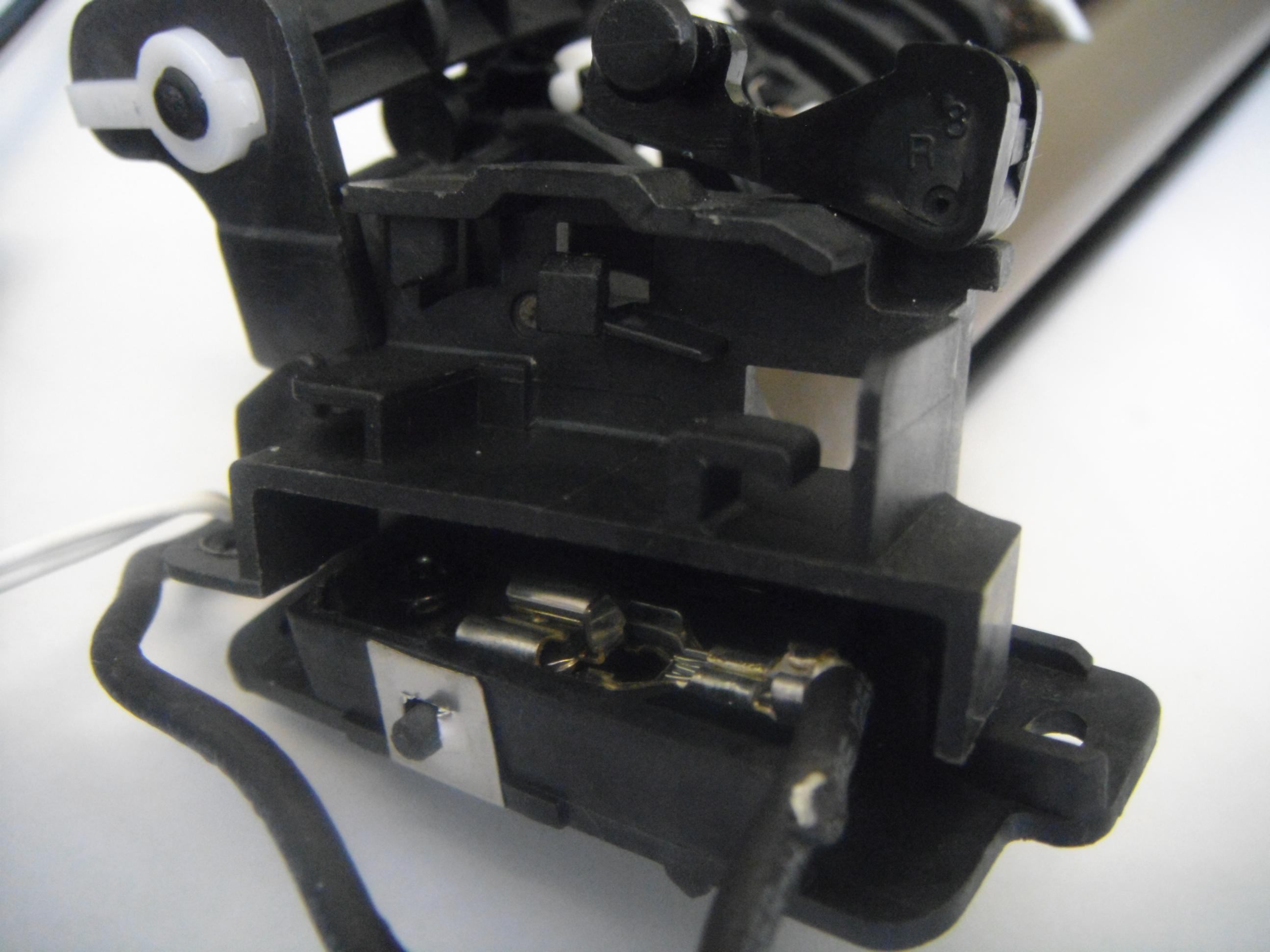

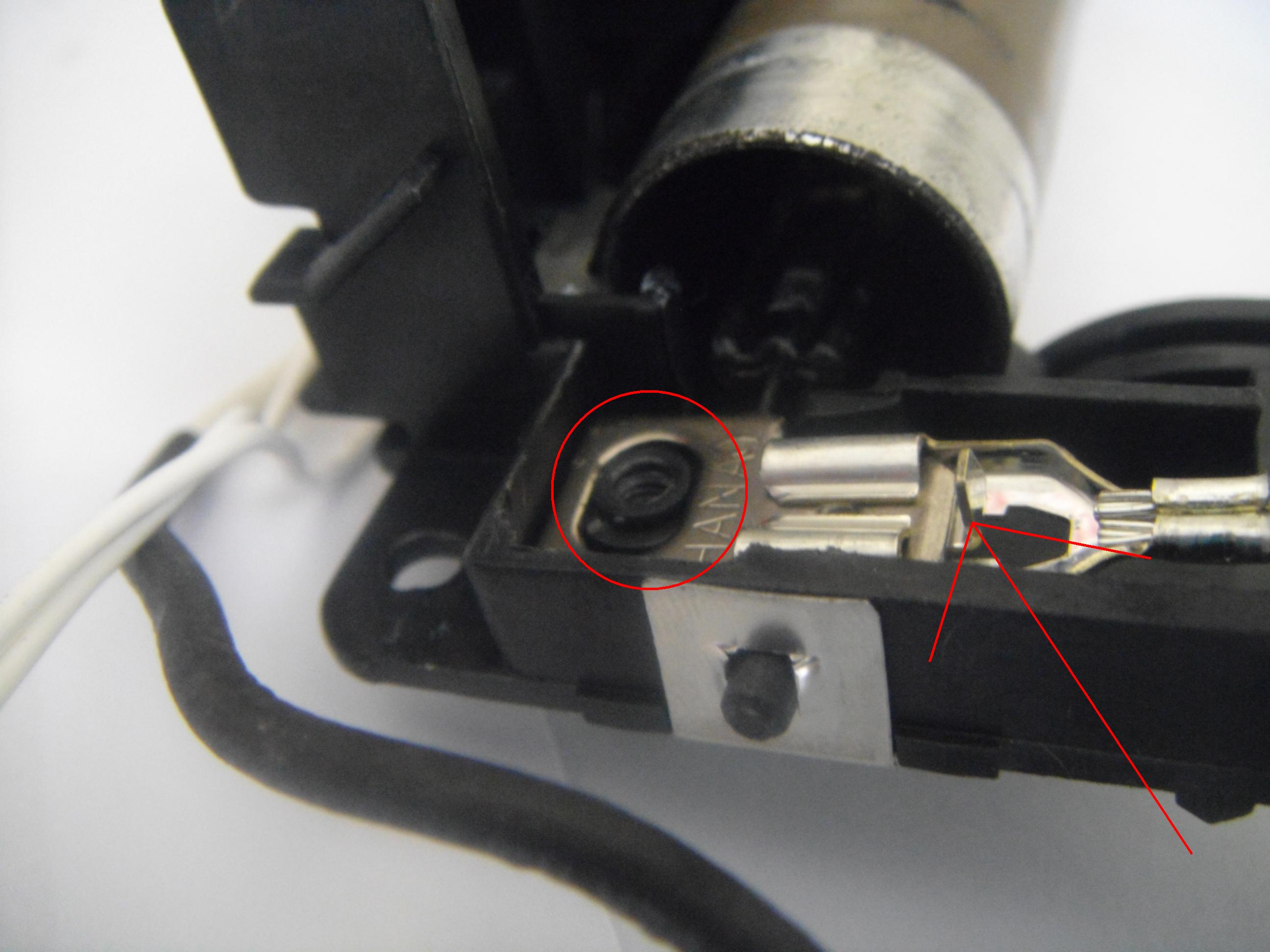

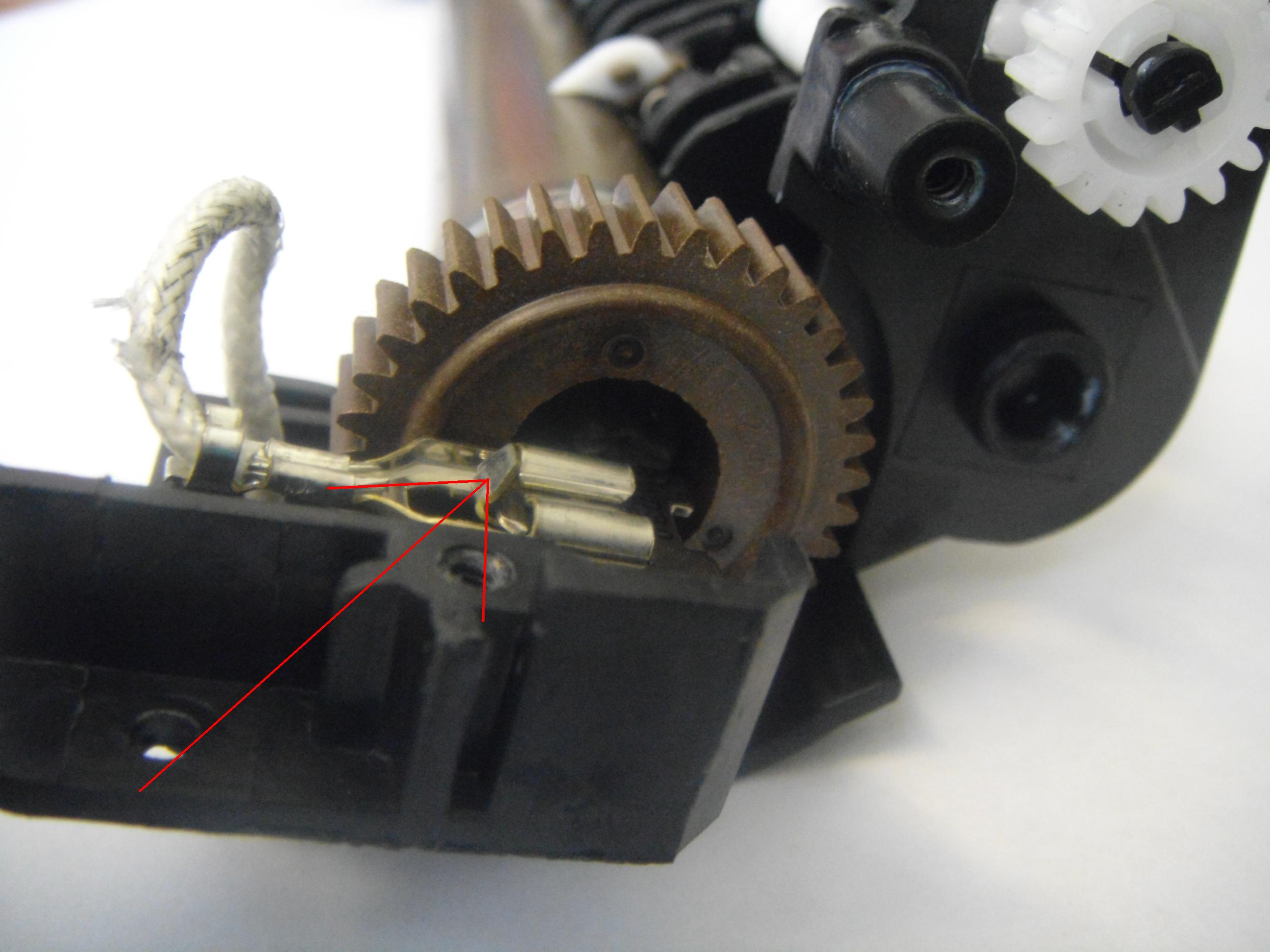

Откручиваем шуруп, для того, что бы снять клеммы нужно надавить на штырек рисунки 33, 34.

Рис. 33

Рис. 34

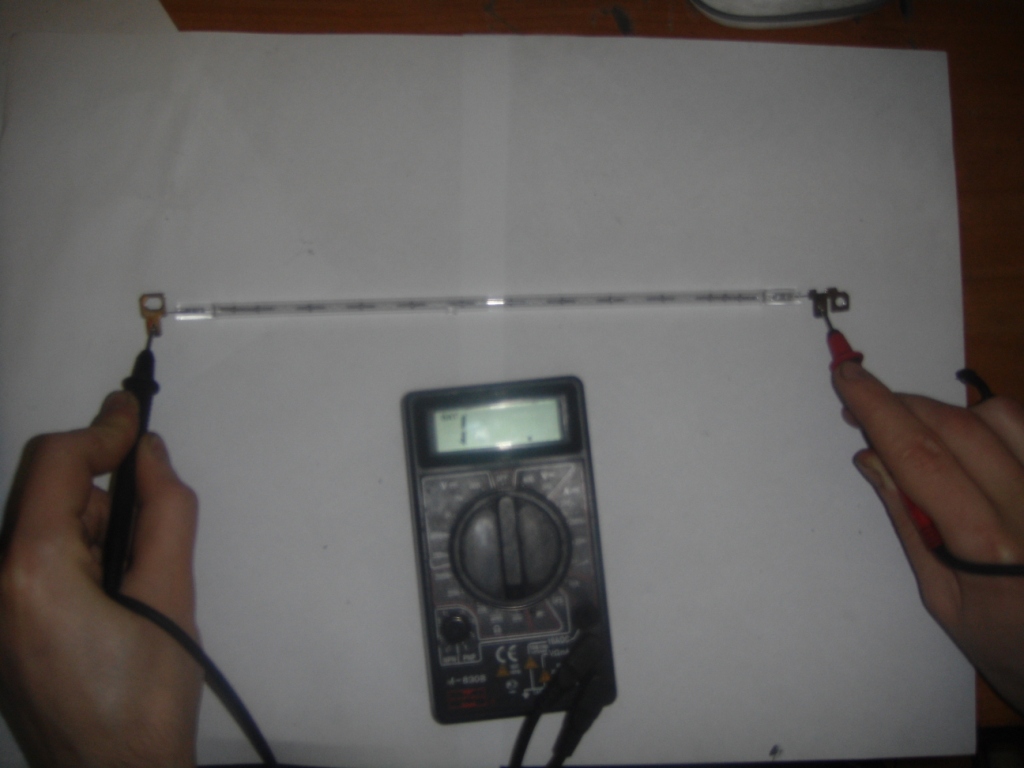

После того как вы сняли клеммы, аккуратно вынимаем лампу нагрева. Проверяем на мультиметре и убеждаемся что она не рабочая рисунок 35.

Рис. 35

Меняем лампу и начинаем сборку термоблока и принтера в обратном порядке.

Итак, вы вынули термоблок и первый этап, а именно разборка закончена, переходим к следующей стадии: Сборка принтера и термоблока.

Сборка принтера и термоблока:

Сборка происходит в обратном порядке разборки.

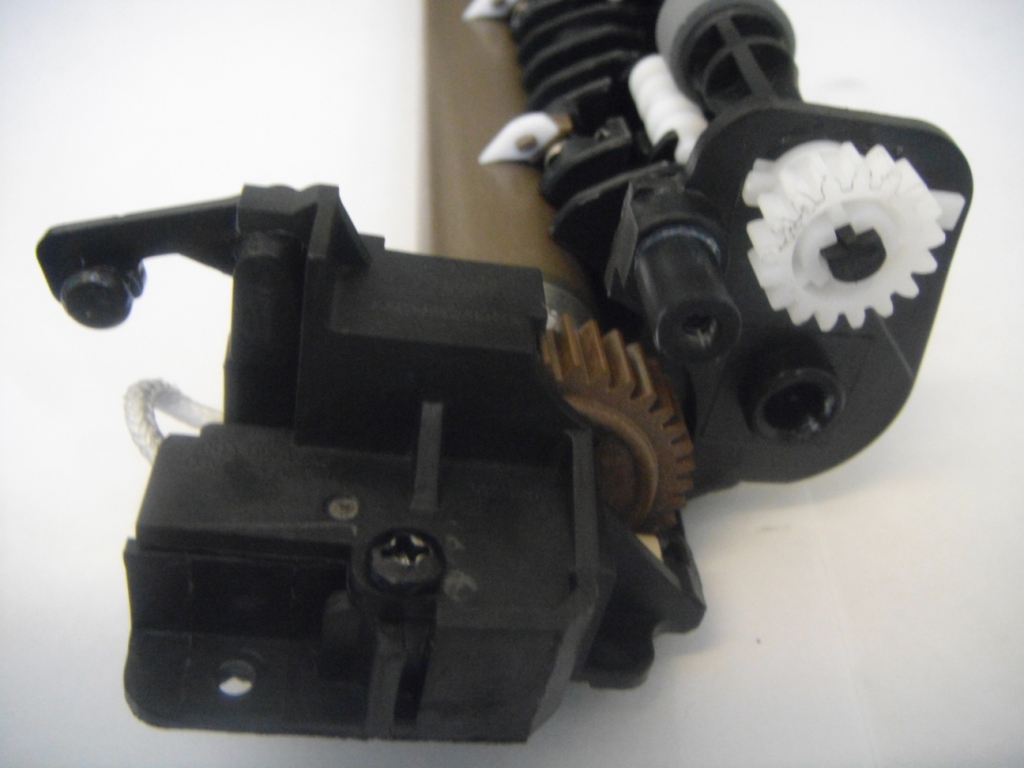

Устанавливаем на свое место рабочую лампу нагрева. Надеваем клеммы, прикручиваем болт фиксирующий клемму. Устанавливаем крышки на клеммы и закручиваем болт рисунки 36, 37.

Две половинки термоблока собираем вместе, надеваем крышку, прикручиваем два болта, термоблок собран.

Рис. 36

Рис. 37

Устанавливаем на место термоблок, подсоединяем шлейфа, прикручиваем на место болты.

Устанавливаем на место верхнюю крышку, металлическую крышку прикручиваем четырьмя болтами, боковые крышки устанавливаются на место.

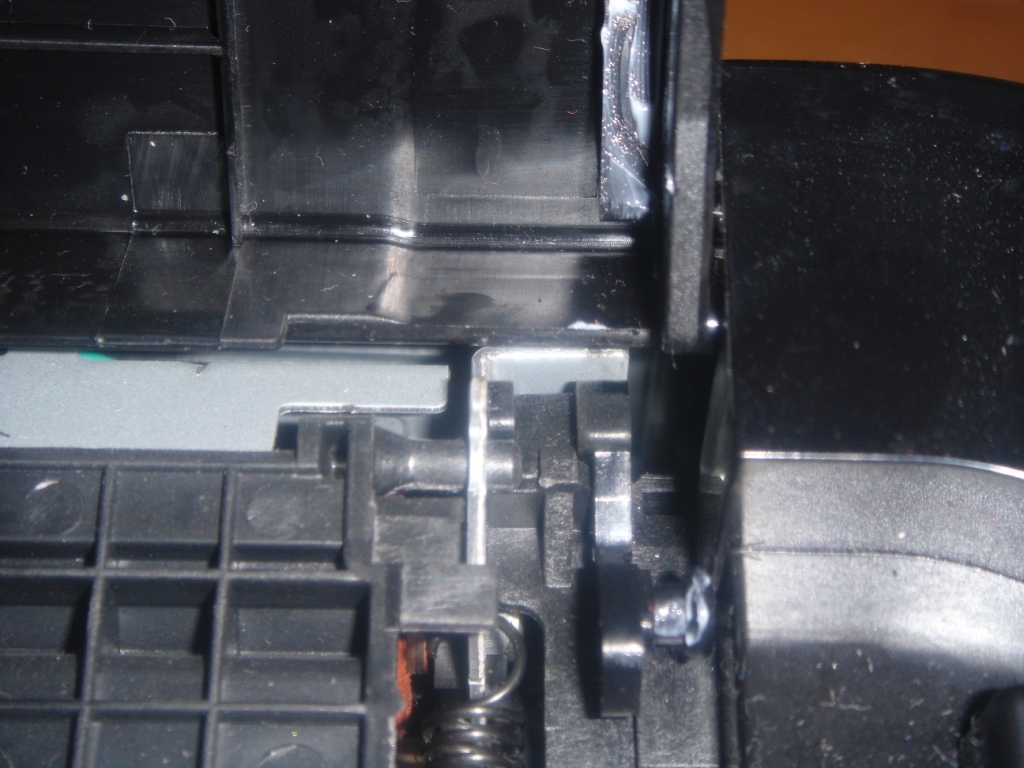

Вставляются на место защелки на другой верхней крышке рисунки 38, 39.

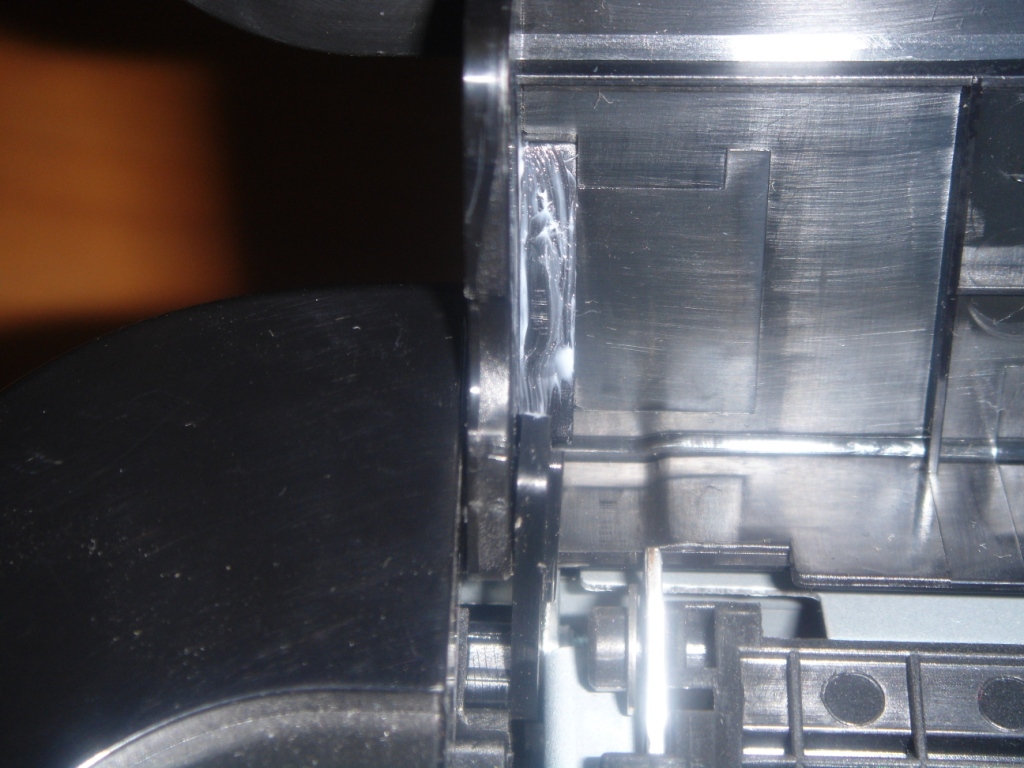

Рис. 38

Рис. 39

Подсоедините питание к принтеру, включите его и распечатайте пробную страницу. Принтер готов.
