Профилактика блока переноса изображения (Image Unit) в аппаратах CLP- 300/CLX-2160



Профилактика блока переноса изображения (Image Unit) в аппаратах CLP-300/CLX-2160

На цветных принтерах Samsung зачастую требуется обслуживание, в этой статье краткое описание .

Извлекаем  блок переноса из аппарата. Для этого тянем за ручку-фиксатор.

блок изображения clp-300

(рис.1)

Так он выглядит

Профилактика блока переноса изображения (Image Unit) в аппаратах CLP- 300/CLX-2160

(рис.2)

Начинаем его разборку:

1. откручиваем винт

2. вытаскиваем бункер для отработки

Профилактика блока переноса изображения (Image Unit) в аппаратах CLP- 300/CLX-2160

(рис.3)

Откручиваем винт, обведенный красным кругом

clp-300

(рис.4)

1. отводим шнек отработки в направлении синей стрелки,

2. потом в направлении красной стрелки.

drum clp-300

(рис.5)

С левой стороны, там, где мы открутили винт на рис.4, вытаскиваем направляющую (она обведена синим) из паза, ее в направлении красной стрелки. При этом стараемся сильно не тащить, можно сломать направляющую.

clp 300 ремонт

(рис.6)

После того, как направляющие вынуты из пазов (справа шнек, слева направляющая), придерживая одной рукой IU, второй толкаем часть с фотобарабаном в направлении стрелки, до щелчка.

Приподнимаем правую часть блока, потом рукой отводим левую направляющую.

Ремонт clp 300

(рис.7)

IU разобран на две части. Нам важны тонерные блок каждого цвета (4шт.) На фото видно неравномерность тонера на девелоп-роллерах.

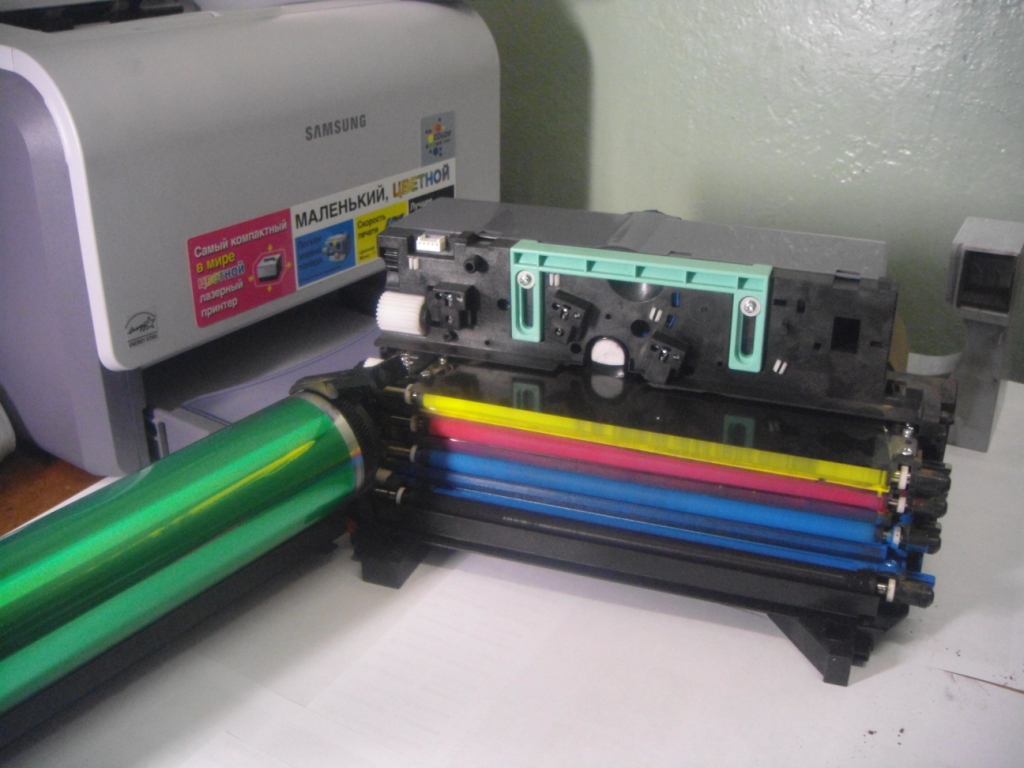

Ремонт 2160

(рис.8)

Тонерные блоки вытаскиваются легко, берем их с обеих сторон и тянем на себя.

тонерные блоки

(рис.9)

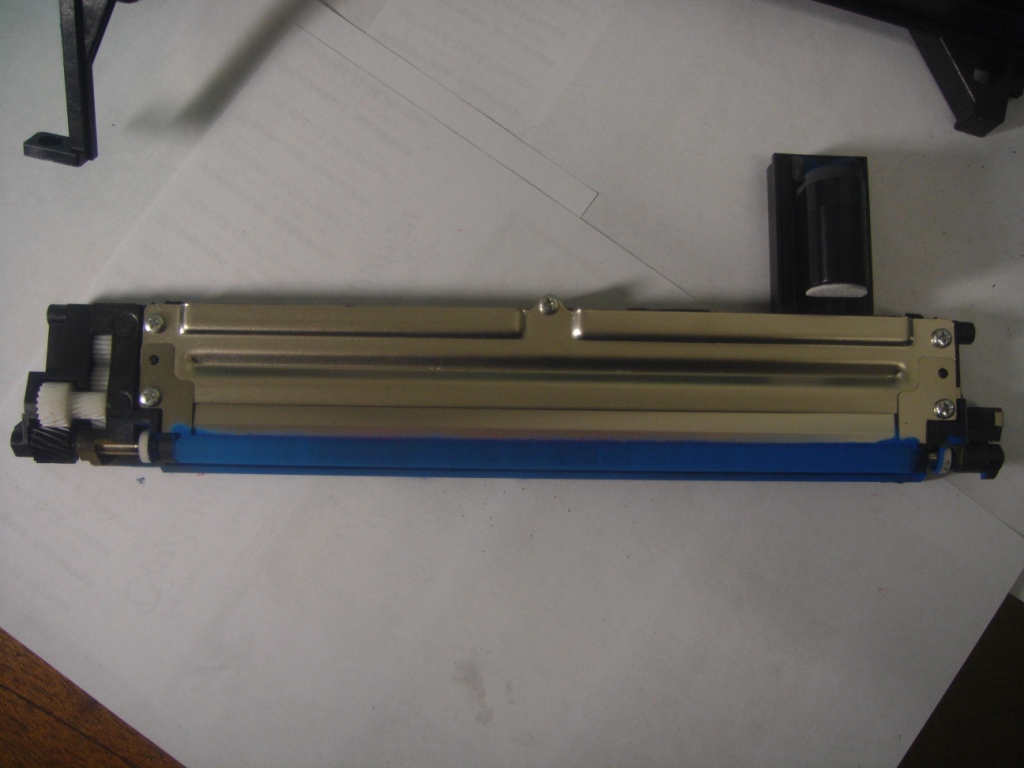

Тонерный блок каждого цвета (на фото синего) нужно разобрать и произвести полную очистку.

Чистка тонерного блока

(рис.10)

Откручиваем винты (5 штук) держащих верхнюю крышку (на фото они обведены красным кругом).

Разбор тонерного блока

(рис.11)

Снимаем крышку

Чистка тонерного блока

(рис.12)

Удаляем остатки тонера из бункера и с крышки. Дозатор впаян непосредственно в крышку тонерного блока, поэтому чистим очень аккуратно, дабы не деформировать дозатор, он очень нежный.

Чистка дозирующего лезвия

(рис.13)

Аккуратно счищаем налет с дозатора (на фото указано место), лучше всего ногтем, чтобы не повредить.

Смачиваем ветошь спиртом и протираем дозатор.

Очищаем дозатор

(рис.14)

Теперь снимаем девелоп-роллер, чтобы его помыть. Откручиваем три винта с правой стороны тонерного блока.

Тонерный блок

(рис.15)

Снимаем боковую крышку тонерного блока.

Снимаем боковую крышку

(рис.16)

Снимаем дистанционный ролик и стопорное кольцо.

Калибровка тонерного блока

(рис.17)

Вынимаем девелоп-роллер, моем его любым растворителем. После этого споласкиваем его водой и сушим. Важно: нельзя протирать его сухой ветошью, так как останутся полосы и царапины, которые будут видны на изображении.

Эту процедуру проделываем со всеми тонерными блоками.

После того как девелоп-роллер высохнет, устанавливаем его на свое место, в бункер насыпаем тонера и крепим обратно крышку. При установке верхней крышки (дозатора), уплотнения, которые находятся по бокам дозатора, должны быть сверху него, иначе будет подсыпание.

После этого закручиваем винты и проверяем равномерность распределения тонера на девелоп-роллере прокручивая его.

Результат печати после профилактики на лицо.

До

Чистка тонера

(рис.18)

После

чистка принтера

(рис.19)

Вместе

Чистка clp-300, clx-2160

(рис.20)
