Восстановление овоща - Xerox 3155, Samsung ml-2525, ml-1910

В этой статье мы хотим показать и рассказать, как можно восстановить принтер Xerox Phaser 3155, Xerox Phaser 3140, Samsung ML-2525, Samsung  ML-1910 после неправильной прошивки. Для начала нужно разделить какая у вас модель и какую прошивку вы “залили” в этот принтер:

Если у вас Samsung ML 1910 или Xerox Phaser 3140 и вы залили прошивку от Samsung ML 2525 или  Xerox Phaser 3155 т.е. вы залили прошивку выше вашей модели принтера, и ваш компьютер не стал определять этот принтер. Ядро 2525 или 3155  ищет микросхему ISP которые есть в новых моделей и нет  на старых, а не напрямую засылает в USB port. Можно имитировать  присутствие этой микросхеммы или через JTAG напрямую прошить  в процессор Jupiter4e нужную прошивку или пересадку самого процессора Jupiter4e но все эти методы трудны в реализации и дороги…

Если у вас Samsung ML 2525 или  Xerox Phaser 3155 и вы залили прошивку от Samsung ML 1910 или Xerox Phaser 3140, т.е. вы залили прошивку ниже вашей модели принтера, то возможно будет восстановить ваш принтер в исходное состояние.

Если у вас второй случай, то возможно восстановить принтер в исходное состояние и прошить его вторично.

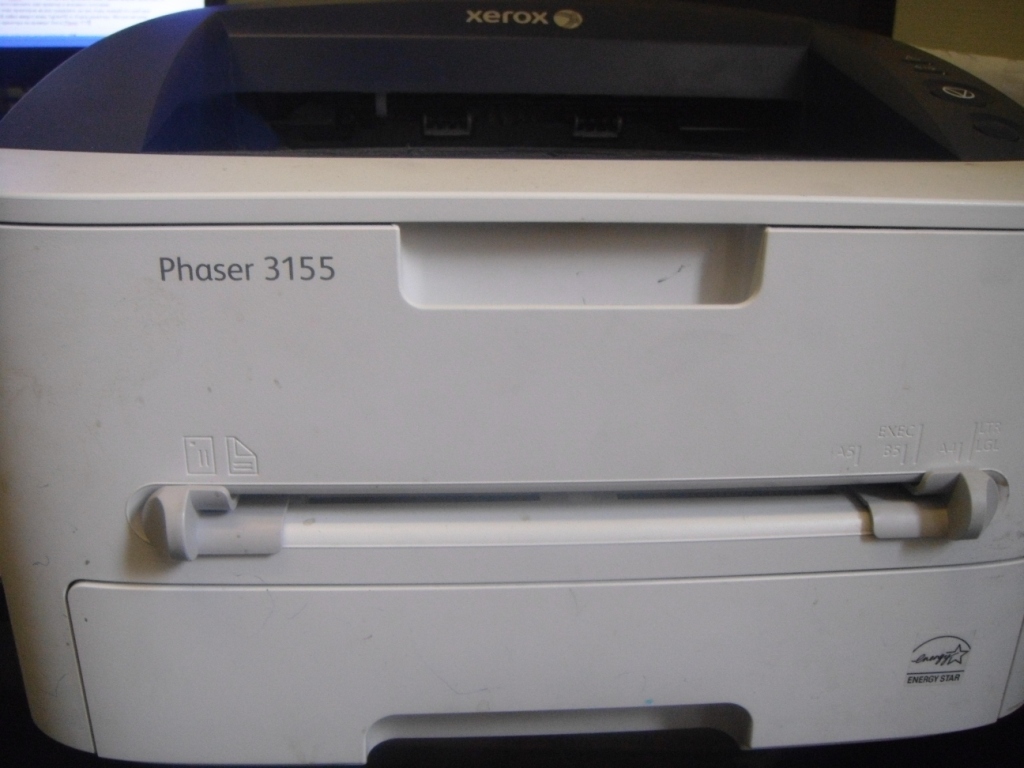

Для этого нужно припаяться к процессору Jupiter4E и прошить оригинальной прошивкой, потом прошить его рабочей прошивкой. Всю последовательность мы изложим ниже на примере Xerox  Phaser 3155 рисунок 1.

xerox 3155 общий вид

(рис1)

Все действия можно разделить на три этапа: Разборка принтера, Пайка процессора Jupiter4E, Сборка принтера и прошивка.

Разборка принтера.

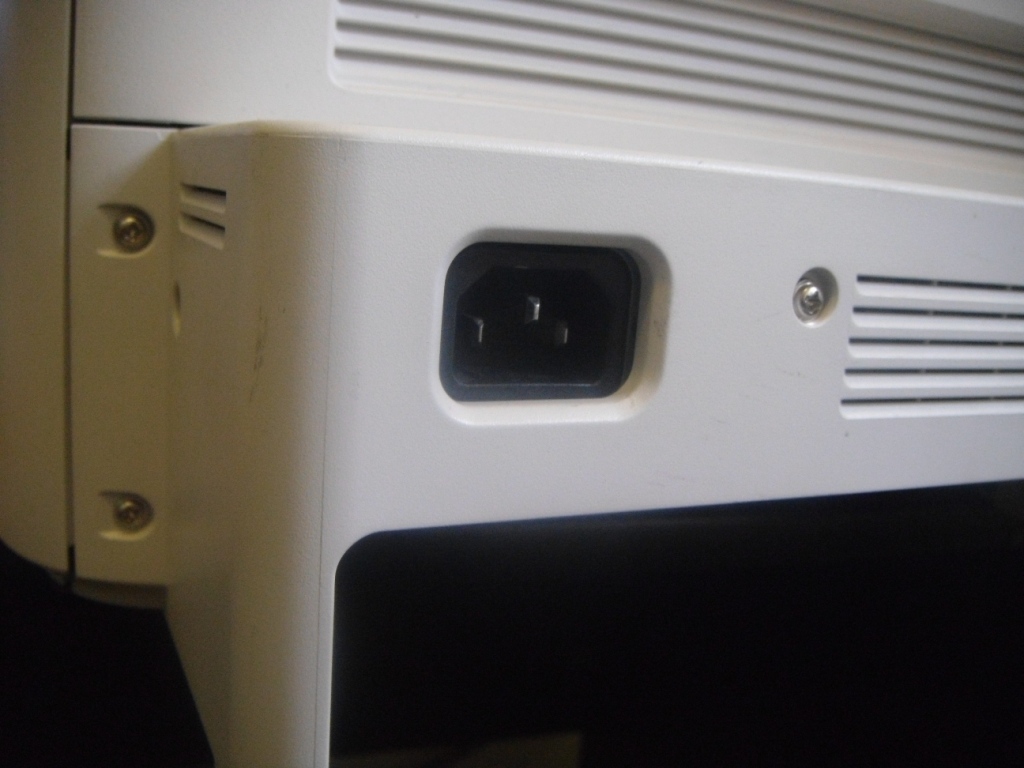

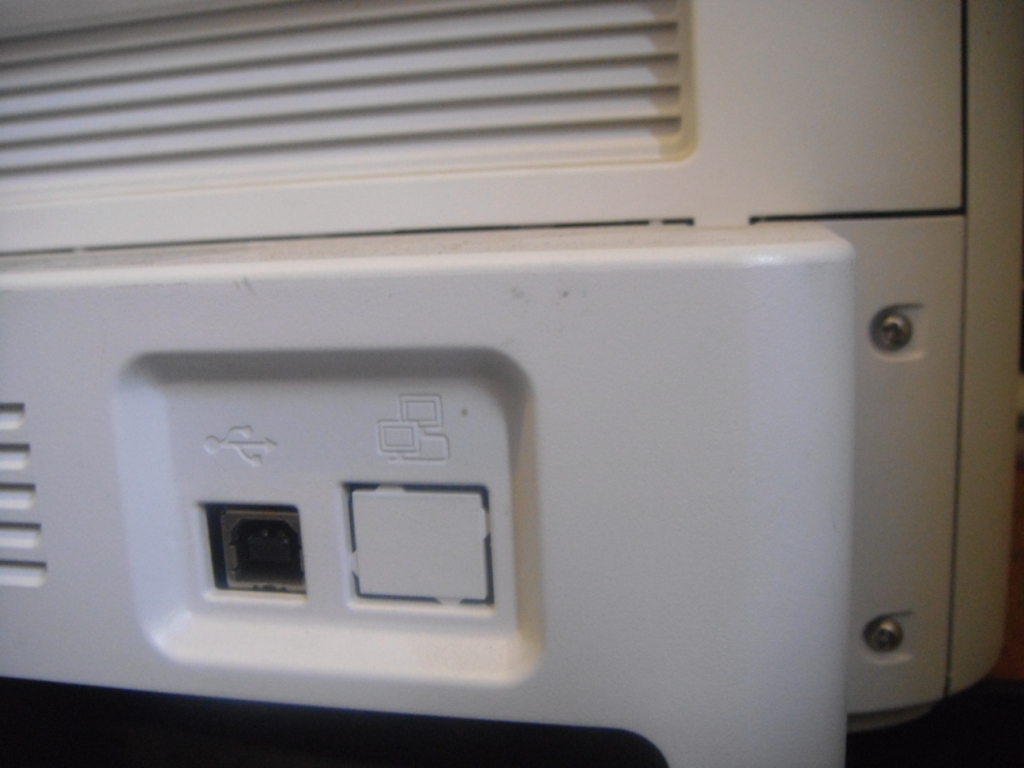

Для начала снимаем лоток для бумаги, который нам может мешать, выкручиваем 5 болтов на задней крышке рисунок 2,3.

xerox разборка

(рис2)

разбираем xerox 3155

(рис3)

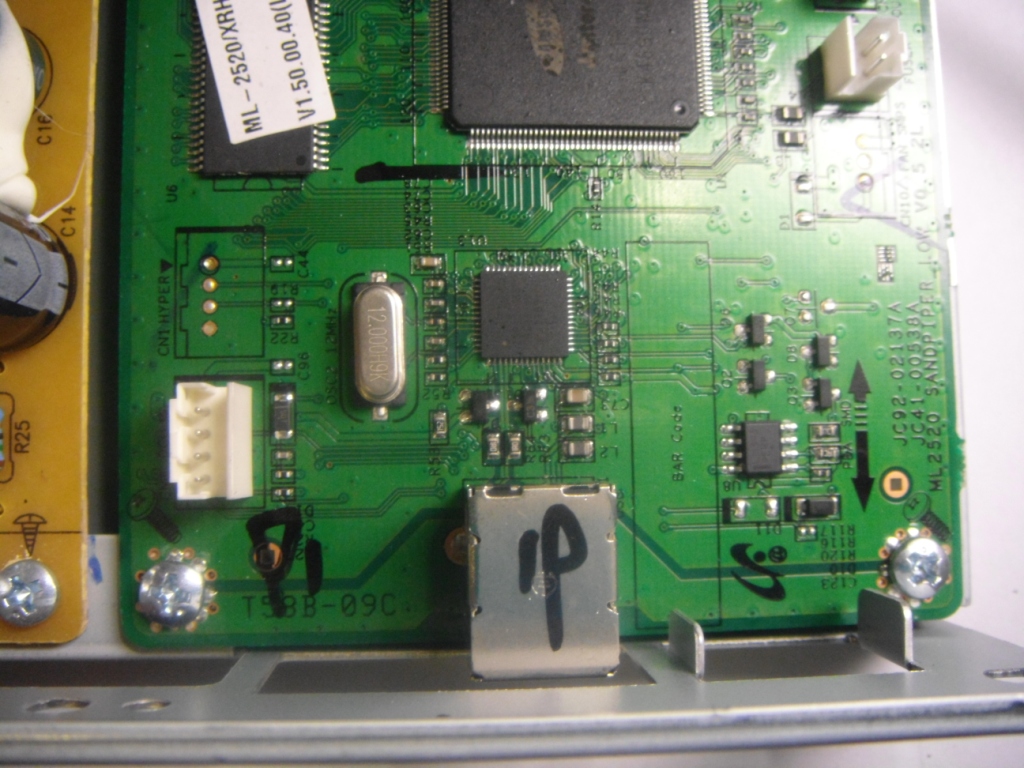

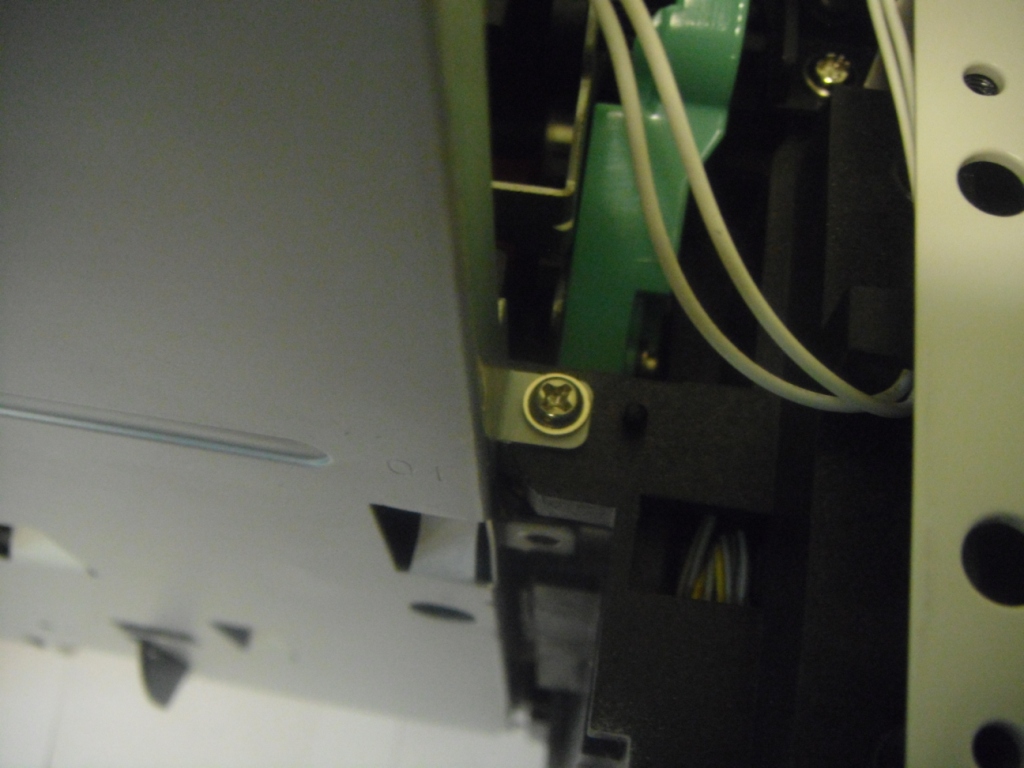

Снимаем заднюю крышку и видим плату и процессор, с которым нам предстоит работать рисунок 4,5.

плата xerox

(рис4)

плата 3155

(рис5)

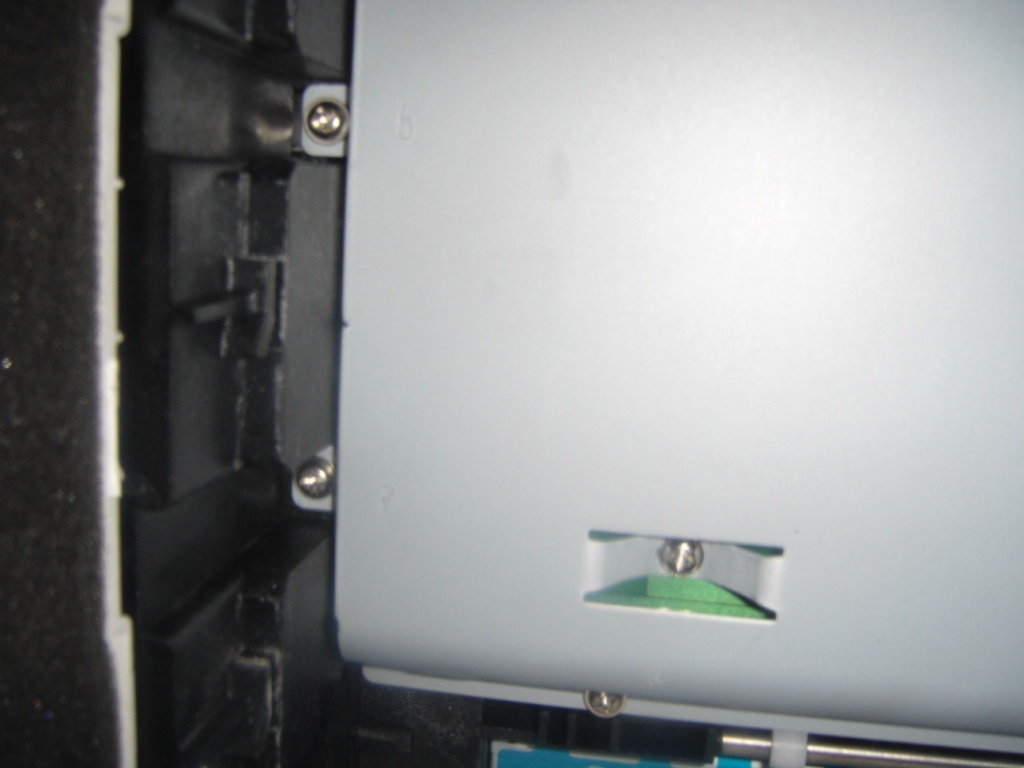

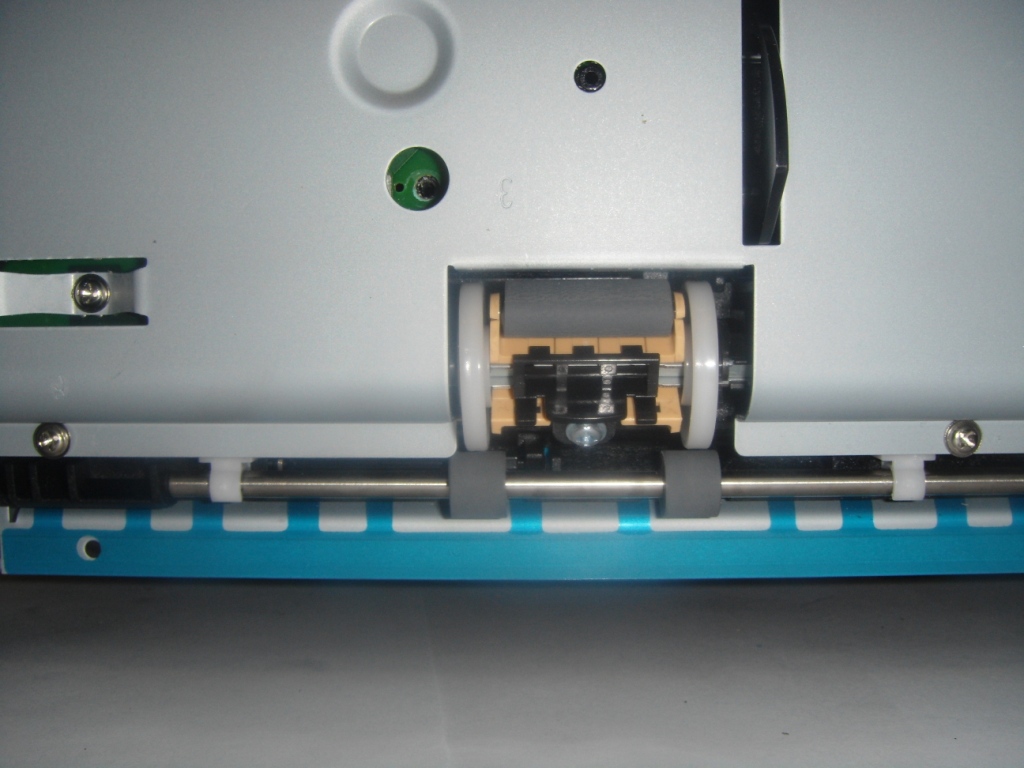

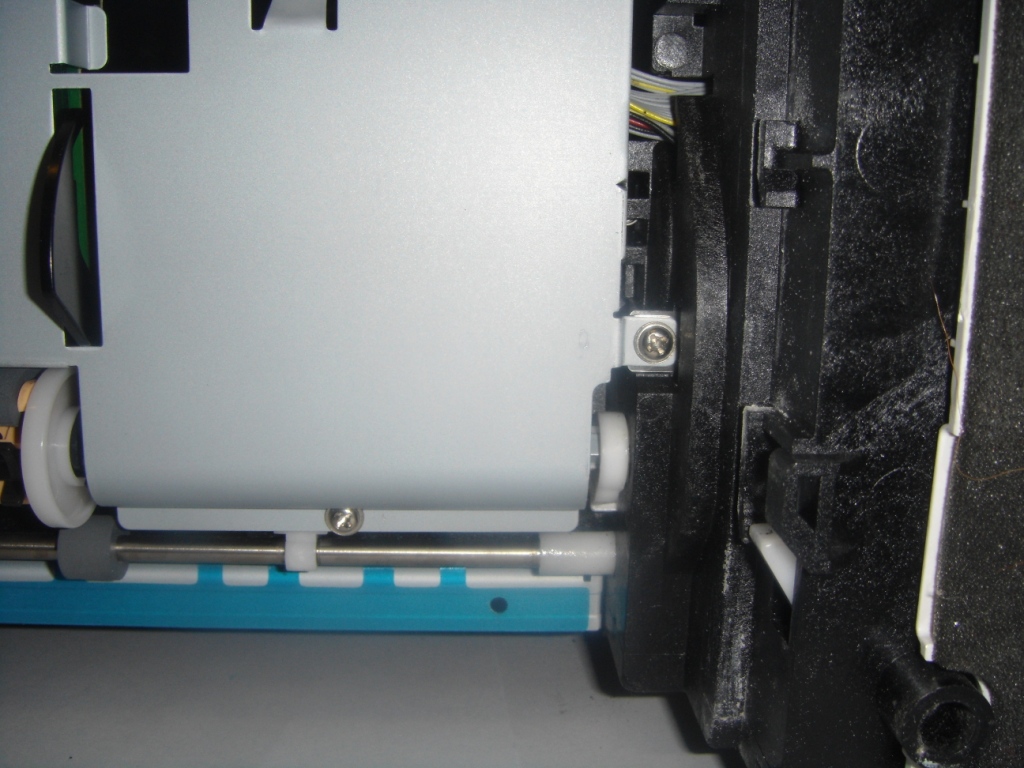

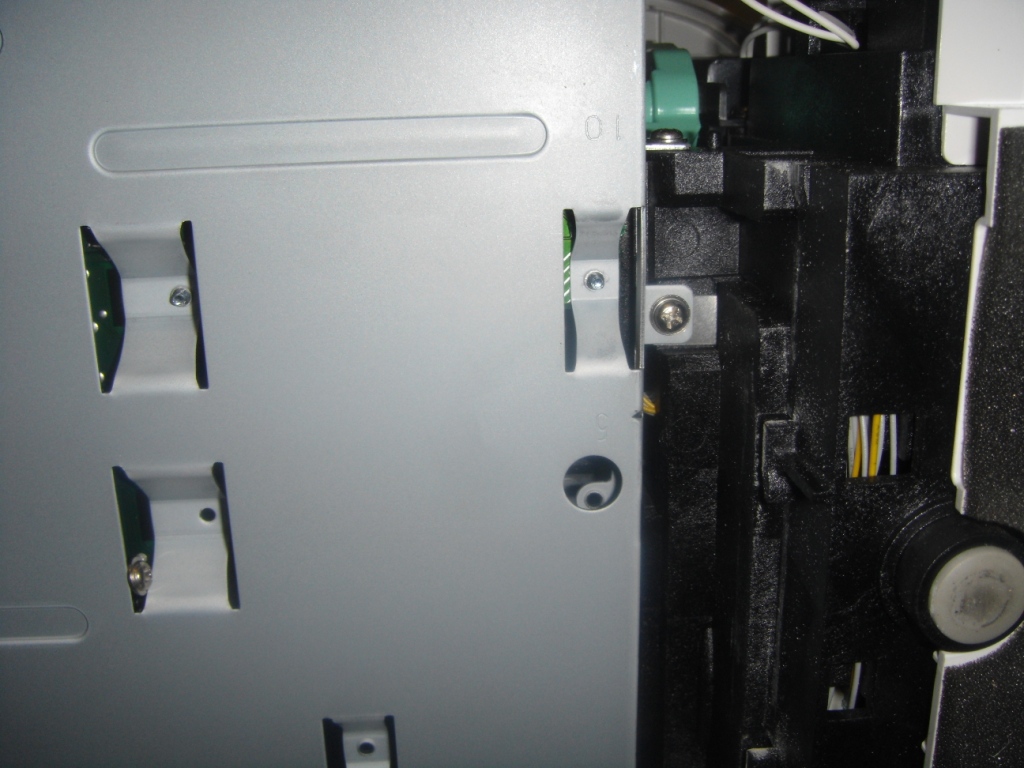

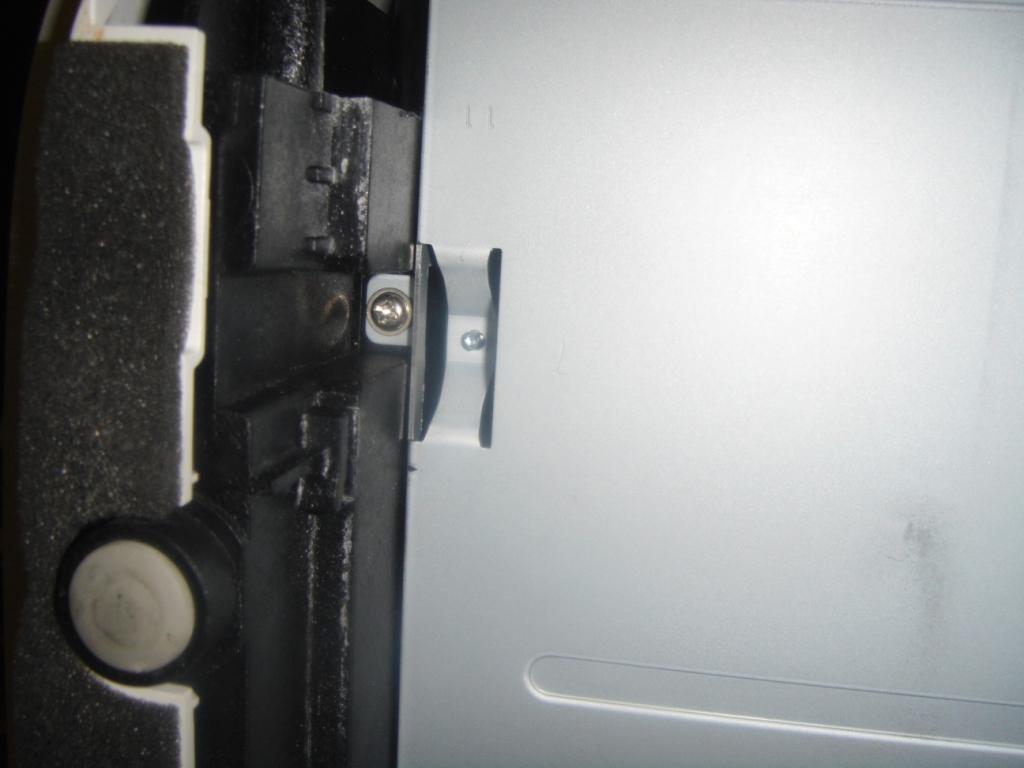

Для удобства, что бы показать вам во всех подробностях мы снимем плату с металлического основания. Во-первых, вам придется открутить 8 болтов, для этого поставим принтер на бок рисунок 6,7,8,9,10,11.

снимаем плату xerox

(рис6)

снимаем плату

(рис7)

ремонт xerox

(рис8)

снимаем плату

(рис9)

снимаем плату

(рис10)

снимаем плата

(рис11)

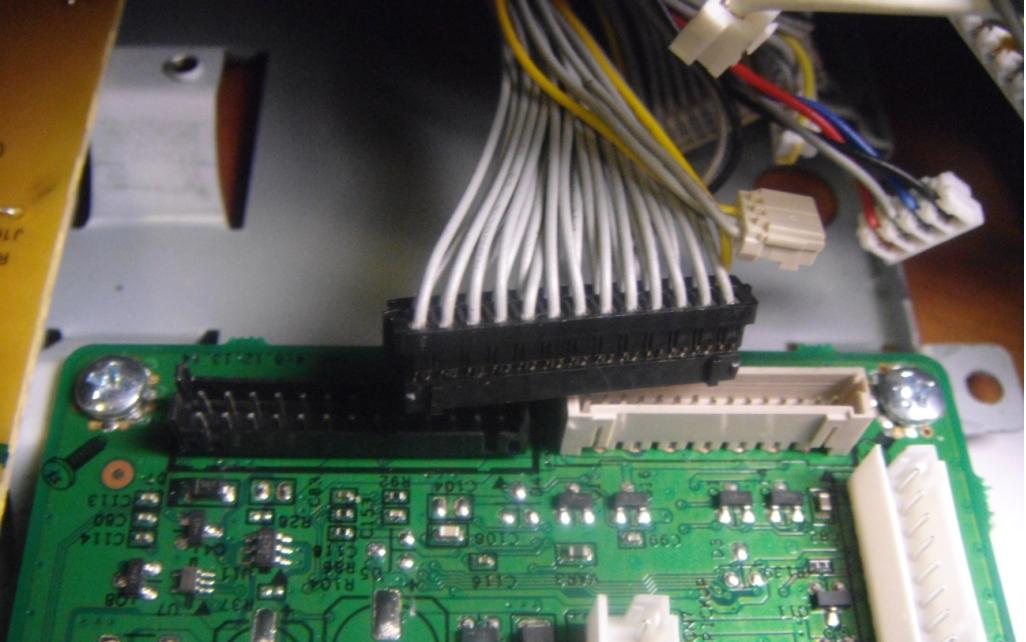

Что бы снять металлическое основание вместе с платами нужно отсоединить все шлейфа как на рисунке 12.

плата xerox

(рис12)

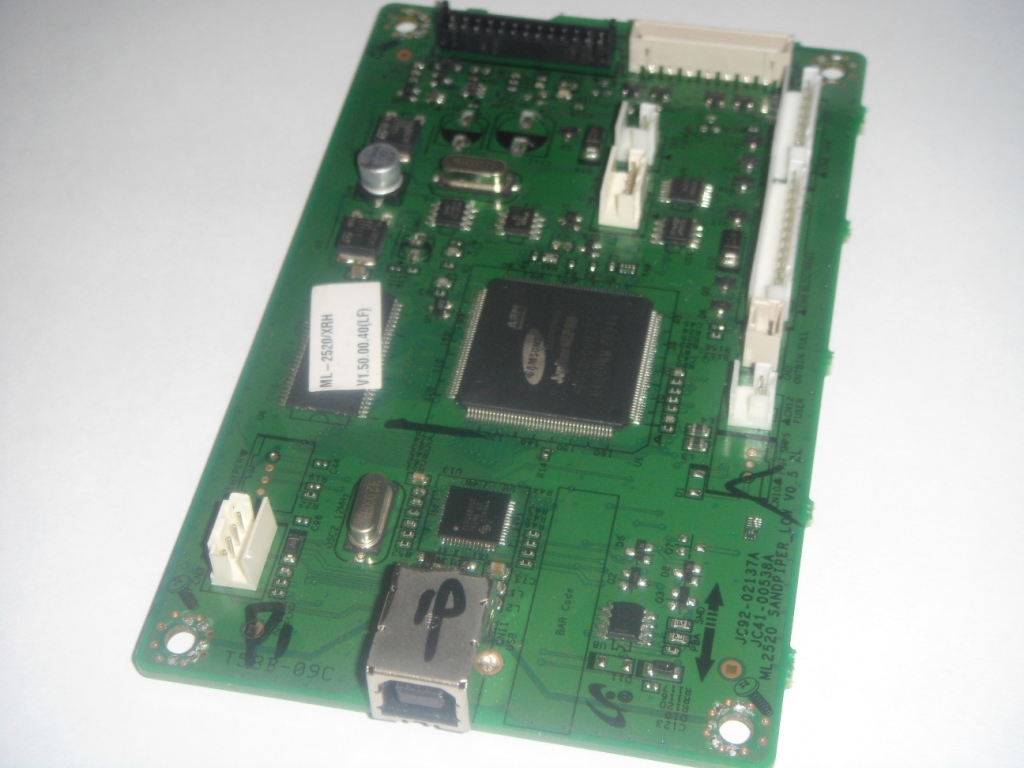

Снимаем металлическое основание, откручиваем 3 болта, вытаскиваем плату рисунок 13.

плата xerox

(рис13)

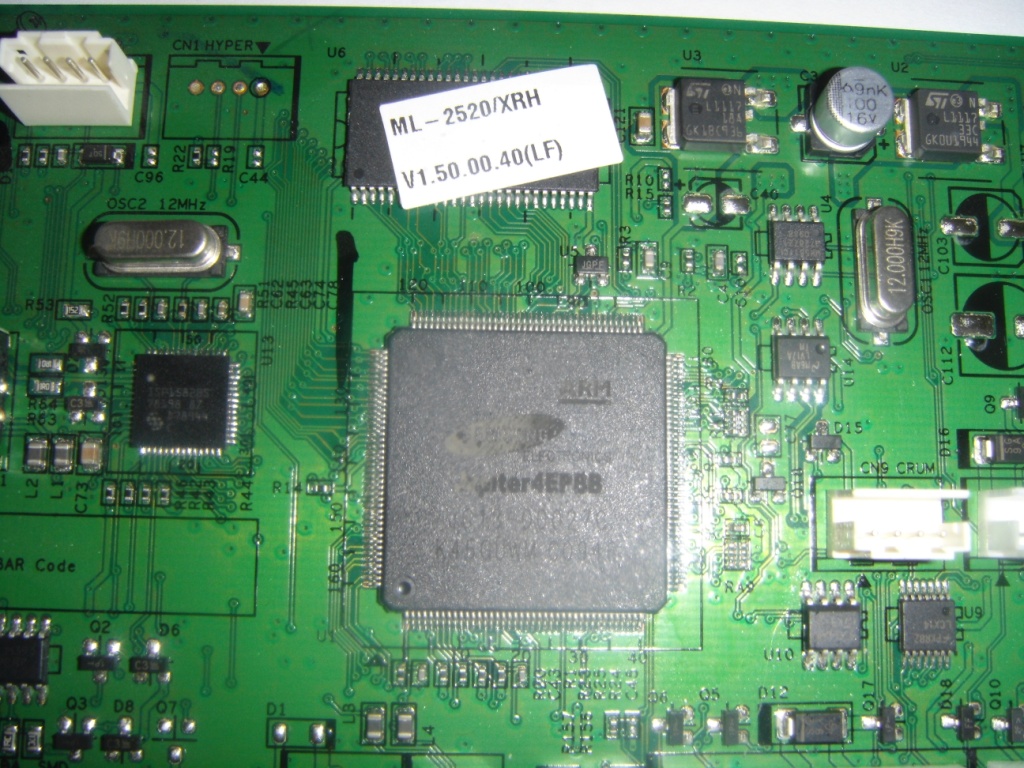

Нас интересует процессор Jupiter4E, в него мы и будем заливать оригинальную прошивку рисунок 14.

Юпитер

(рис14)

Первый этап, а именно разборка закончена, переходим к следующей стадии: Пайка процессора  Jupiter4E.

Пайка процессора Jupiter4E.

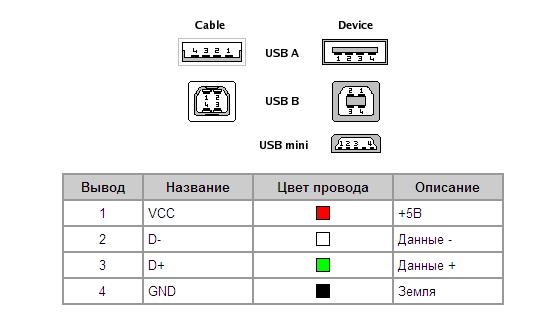

Берем ненужный USB-шнур отрезаем разъем, который подсоединяется к принтеру, зачищаем жилы, VCC-жила на USB-шнуре нам не нужна и надо быть аккуратнее с ней так как если при подключенном USB-шнуре вы дотроньтесь VCC-жилой до контактов на плате вы спалите микросхемы, резисторы на плате, поэтому мы эту жилу примотали к шнуру изолентой. Нам понадобится GND, Данные+(D+),Данные-(D-), рисунок 15.

распиновка usb

(рис15)

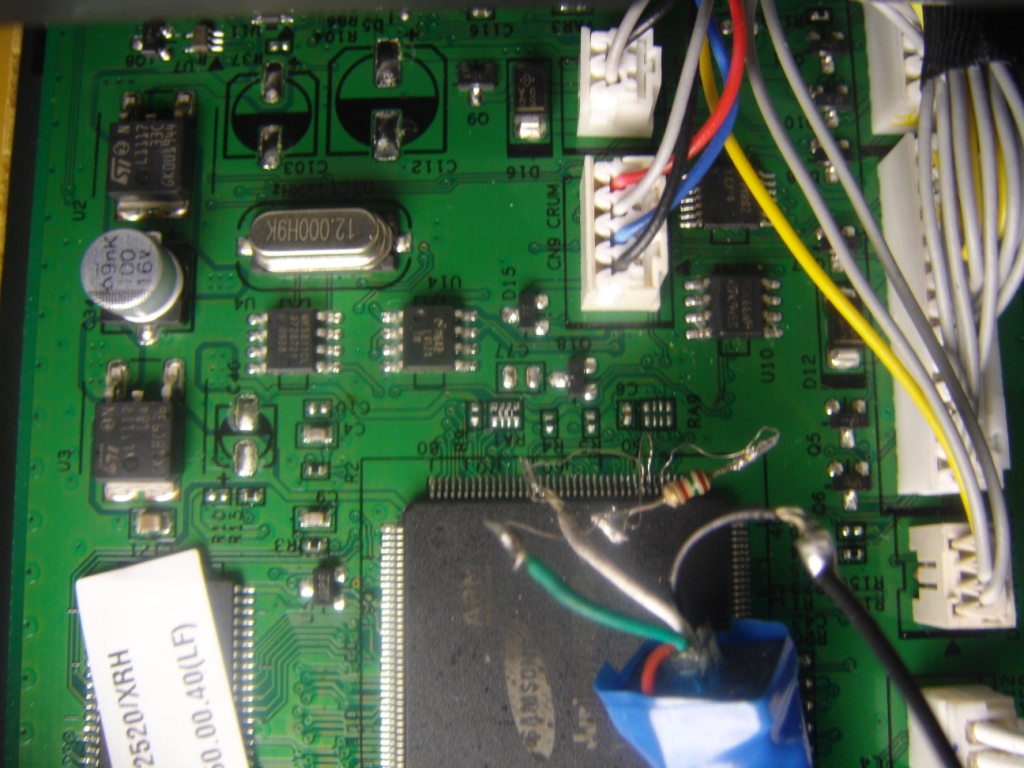

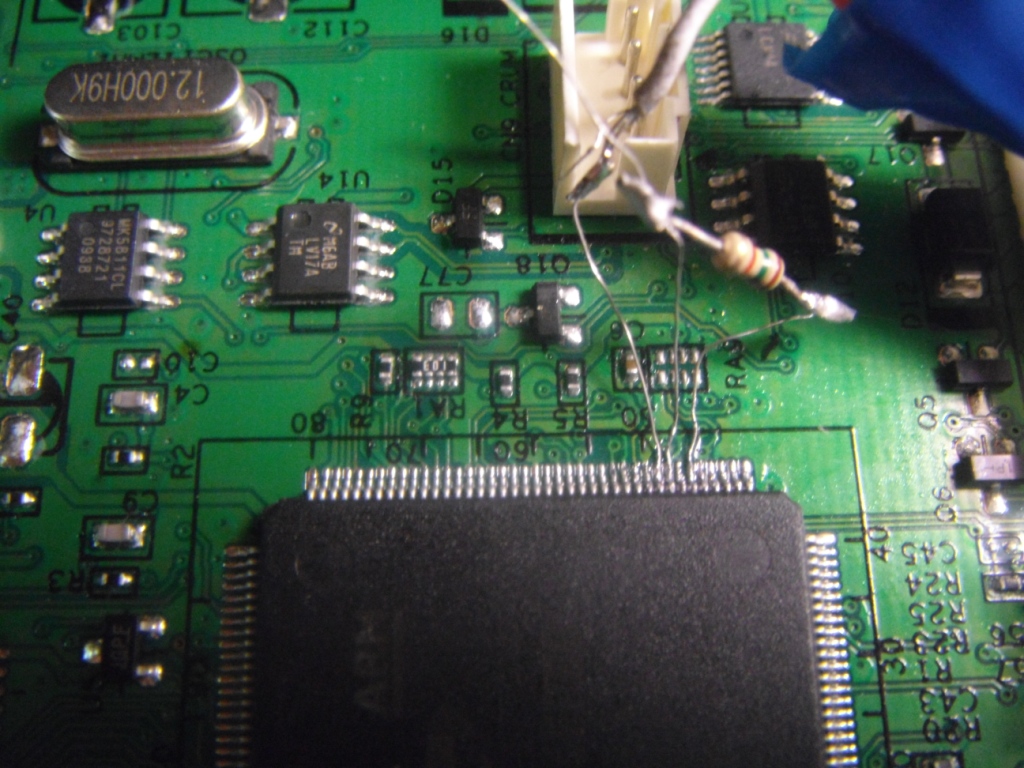

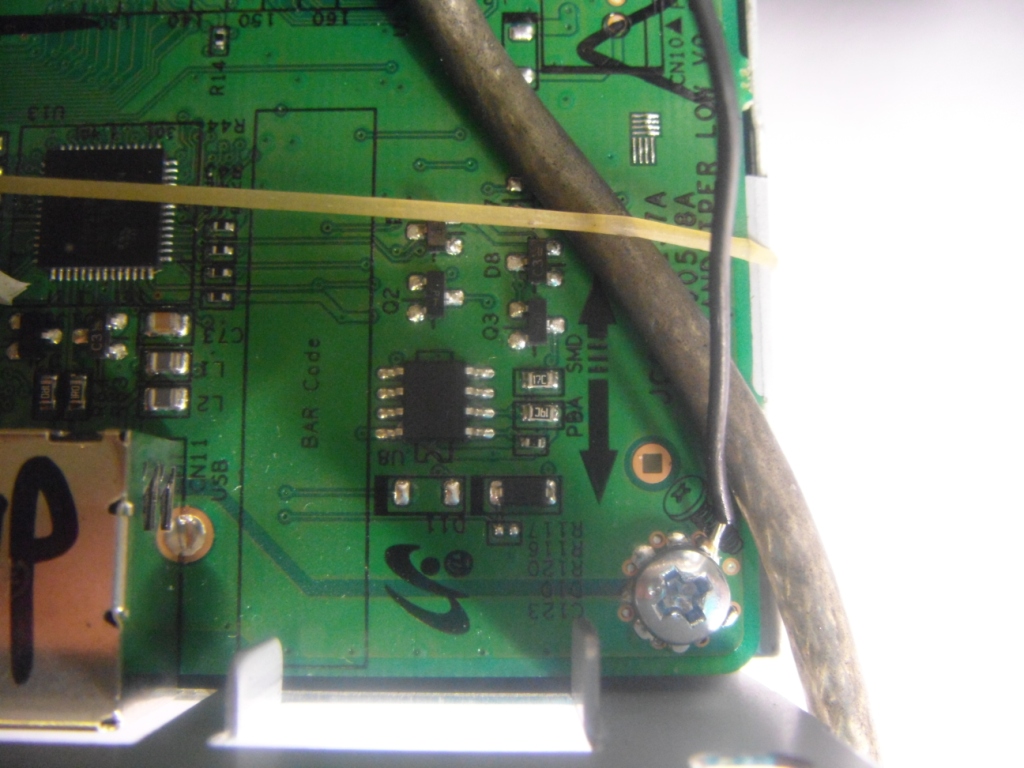

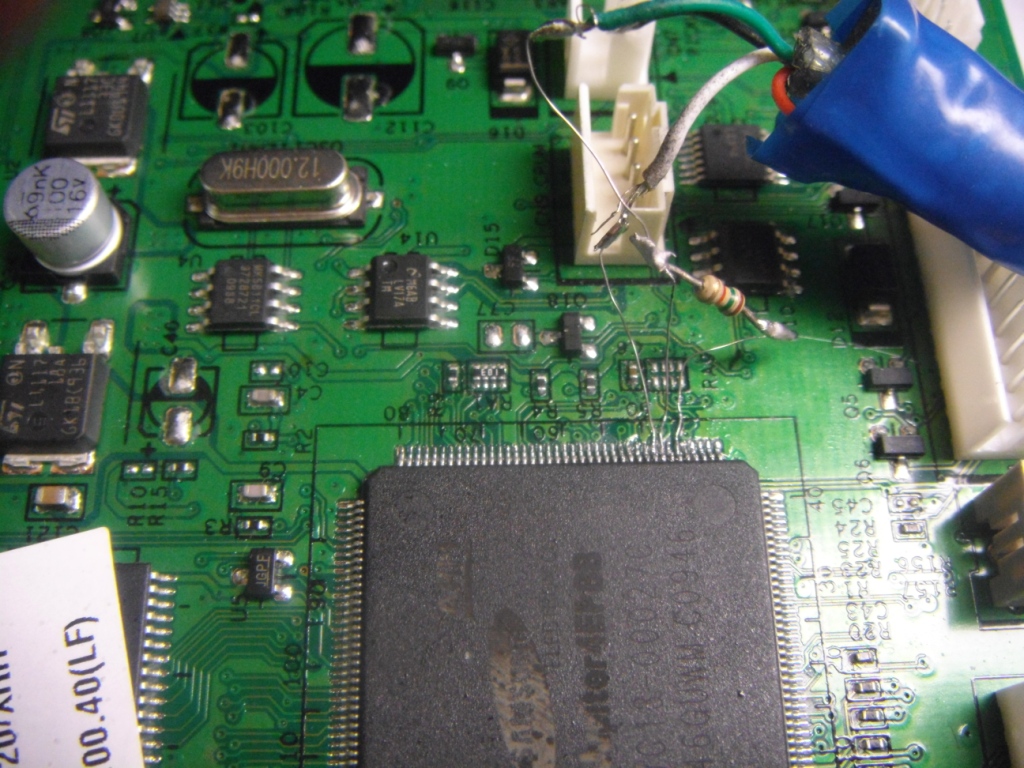

На процессоре Jupiter4E нам понадобится 46,48,49 нога. Нужно соединить 46 и 48 ноги  процессора Jupiter4E через резистор сопротивлением 1,5 кОм и припаять к ним D+,  к 49 ноге припаиваем  D-. GND прикручиваем болтом к металлическому основанию рисунки 16,17,18,19.

пайка Юпитер

(рис16)

припаиваемся

(рис17)

припаяли юпитер

(рис18)

прошиваем юпитер

(рис19)

Для удобства приведем схематический рисунок, как нужно паять - рисунок 20.

схема

(рис20)

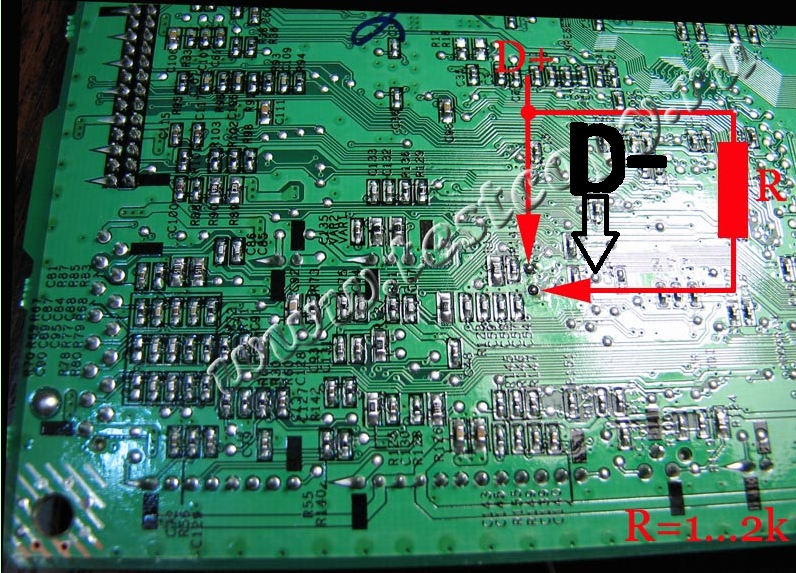

Или так

jupiter

Паять нужно аккуратно, не соединяя оловом ножки процессора между собой, после пайки очистить флюс и канифоль спиртом!

Второй этап, а именно пайка процессора закончена, переходим к следующей стадии: Сборка принтера и прошивка.

Сборка принтера и прошивка.

Сборка идет в обратном порядке разборки принтера. Устанавливаем металлическое основание с платами на место, обратно вставляем все шлейфа, прикручиваем все 8 болтов.

Подключаем питание в принтер, включаем его. USB шнур, который мы подпаивали к процессору подсоединяем к компьютеру.  Через специальную программу, например USBPRNS скачать вы можете у нас на сайте, заливаем в принтер оригинальную прошивку. Ждем когда до конца прошьется, выключаем принтер, включаем принтер проверяем принтер, если вышел в готовность, выключаем.

Аккуратно отпаиваем USB шнур, можно не снимая металлическое основание, если вам не удобно, то можете снять металлическое основание и отпаять проводки.

Устанавливаем обратно заднюю крышку, прикручиваем 5 болтов. Подключаем нормальный USB шнур в принтер, прошиваем рабочей прошивкой, принтер готов к работе.



PS

Обратите внимание на распиновку USB d+ и d- могут быть поменяны местами.

Необязательно паять ножки процессора, можно найти выходы
