USB дебаг кабель для принтеров и МФУ FT232 (Код: 90)

Хиты: 18031 | Рейтинг:
Производитель: ОргТехСервис
Цена: 350.00 руб
Бонус при покупке: 10.50 руб
При покупке можно оплатить бонусами: 350.00 руб
(необходимо зарегистрироваться или войти)
плюс доставка
Вес: 0.1 кг.
Количество на складе: 158
Количество:

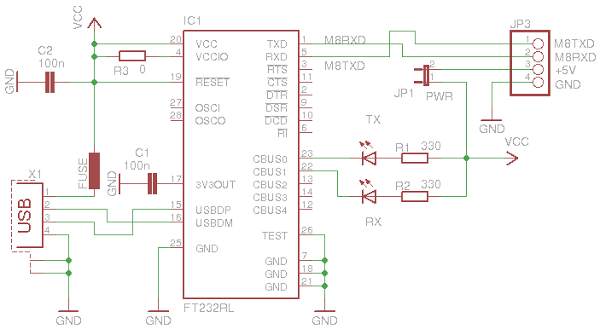

USB дебаг кабель создан на микросхеме FT232RL в корпусе SSOP28. Подключение через MiniUSB.

GND можно легко крепить с помощью крокодила на корпус.

Необходимо настроить преобразователь, делается с помощью утилиты FT Prog. Настраивать будем индикацию процессов.

Подключаем USB дебаг кабель к компьютеру. Компьютер определит новое устройство, нужно установить драйвер CDM20814.

 Провода

1) Красный +5 Вольт,  питание

2) Белый RX

3) Зеленый TX

4) Черный GND, земля

Запускаем программу, определяем USB дебаг: Scan and Parse. Если драйвера установлены правильно, то программа сразу определит модель микросхемы. Переходим в раздел: Hardware Specific - IO Controls. Светоизлучающий диод в нашей схеме подключен к контакту CBUS0, поэтому менять необходимо С0

     PWRON#: будет гореть при подключении к компьютеру.
     RXLED#: будет моргать при приеме данных.
     TXLED#: будет моргать при передаче данных.
     TX & RXLED#: будет моргать при приеме и передаче данных.

     Для наибольшей информативности работы преобразователя предпочтительнее выбрать TX & RXLED#. Сохраняем измененные данные, нажав Program Devices, далее в открывшимся окне нажимаем Program, ждем окончания программирования Finished Programming и переподключаем преобразователь.

На Win 8 не стартует.

Usb для TTL последовательный кабель адаптер FTDI микросхем FT232 USB кабель FT232RL TTL 3.3 В для Arduino ESP8266

В программe usbprns3 - есть удобный терминал Скачать
