Восстановление, заправка и ремонт картриджа Panasonic KX-FAD412A для KX-MB1900/ 2000 в картинках

Восстановление, заправка и ремонт картриджа Panasonic KX-FAD412A для KX-MB1900/ 2000

В этой статье мы рассмотрим, как правильно обращаться с драм картриджем Panasonic KX-FAD412.

Не секрет, что при простой заправке, засыпке тонера в тубу, картридж через короткое время начинает печатать с дефектами. Самые распространенные дефекты - сильный фон, линии вдоль листа, гребенка по краям листа. Разные дефекты, разные причины возникновения.



Сильный фон возникает из-за мусора в тонер-бункере, так как картридж не имеет отдельного отсека под отработку и закачивает обратно в картридж тонер не перенесенный на бумагу с фотовала, то через некоторое время тонера как такового там уже мало, а вот бумажной пыли и просто мусора уже много. Способ решения - разобрать картриджи тщательно очистить все узлы, включая ролик подмеса, ролик переноса тонера и решетку коротрона.

Характерная гребенка на краях листа или повторяющийся 4 раза один и тот же дефект в виде полоски или черточки на листе - это неисправность фотовала. Способ решения - замена.

Длинные ровные линии параллельно длинной стороне листа бумаги имеет 2 причины возникновения. Первая причина - пропил по окружности ролика подачи тонера, вторая причина - выбоина или наоборот, мусор на лезвии регулирования подачи тонера. Способ решения - чистка, если не помогает, то замена.

Это была теория, теперь практика с картинками.

 Вот у нас пациент, со всем набором неисправностей, седьмая по счету заправку, картридж не чистили с самого начала.

заправка fd412



Этап первый, разборка.

Для того, чтобы разобрать картридж нам необходимо снять со стопора 8 защелок по кругу корпуса

Вот первые три

разборка картриджа panasonic



Вот защелки по сторонам

Защелки картриджа

Защелки картриджа



Поддеваем плоской отверткой

разбираем картридж Panasonic



Вот такой он изнутри, грязненький и страшненький

разбираем картридж Panasonic

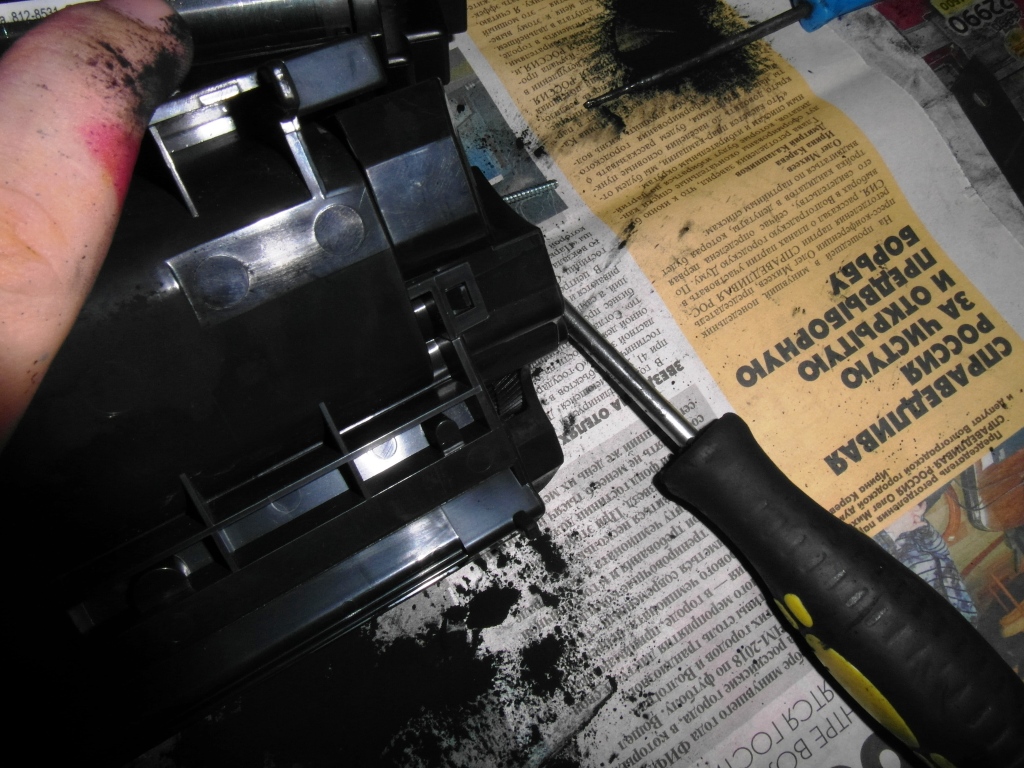

Снимаем боковые крышки, фиксирующие фотобарабан. Выкручиваем длинные болты, который длиннее - он правый

заправка картриджа Panasonic

Обратите внимание на защелку снизу

заправка картриджа Panasonic



Вот шестеренки внутри, запомните их местоположение, нам их все снимать

Шестерни картриджа Panasonic



 Снимаем противоположную крышку

картридж Panasonic



Извлекаем барабан и теперь нужно достать для очистки ролик подачи тонера

 Держится он на белой втулке, закрепленной стержнем

develop roller panasonic



чистка картриджа Panasonic



  Барабан и девелоп роллер извлекли, теперь наступило время полной очистки картриджа от старого тонера и мусора

чистка картриджа Panasonic



Особенно тщательно вычищаем ролик подмеса тонера, губчатый. Вращаем его и пылесосим. В итоге должно получится что-то такое

чистка картриджа Panasonic

чистка картриджа

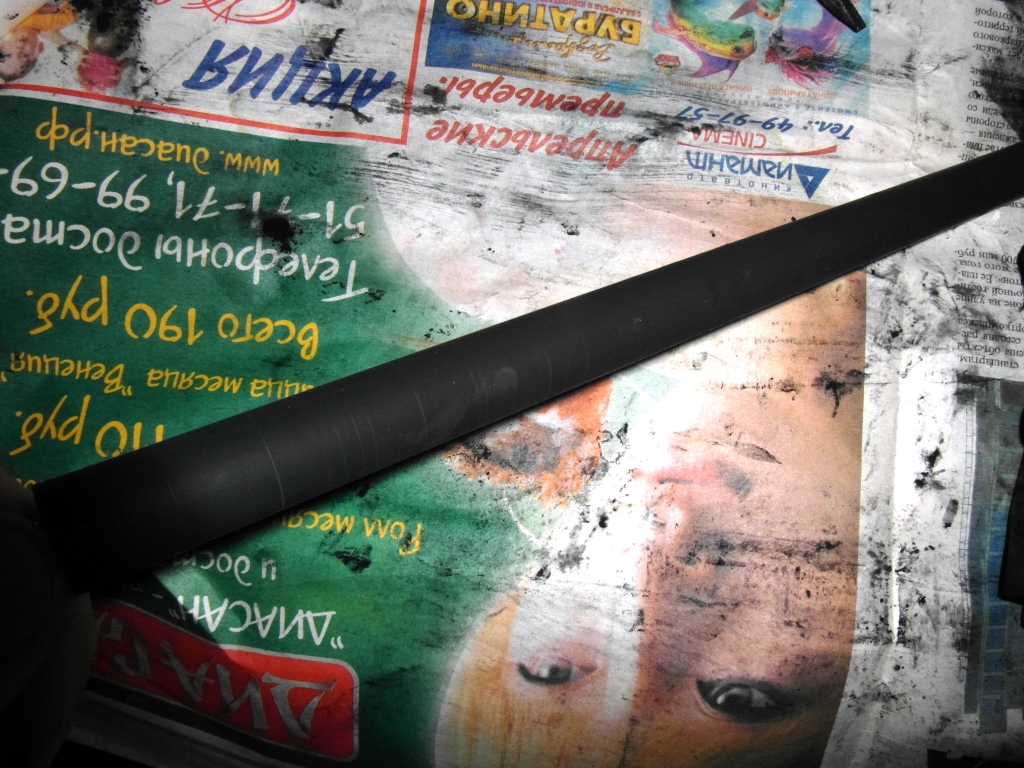

Очистить ролик подачи тонера ( develop roller ) не вышло, после мойки и сушки он остался такой же

чистка картриджа

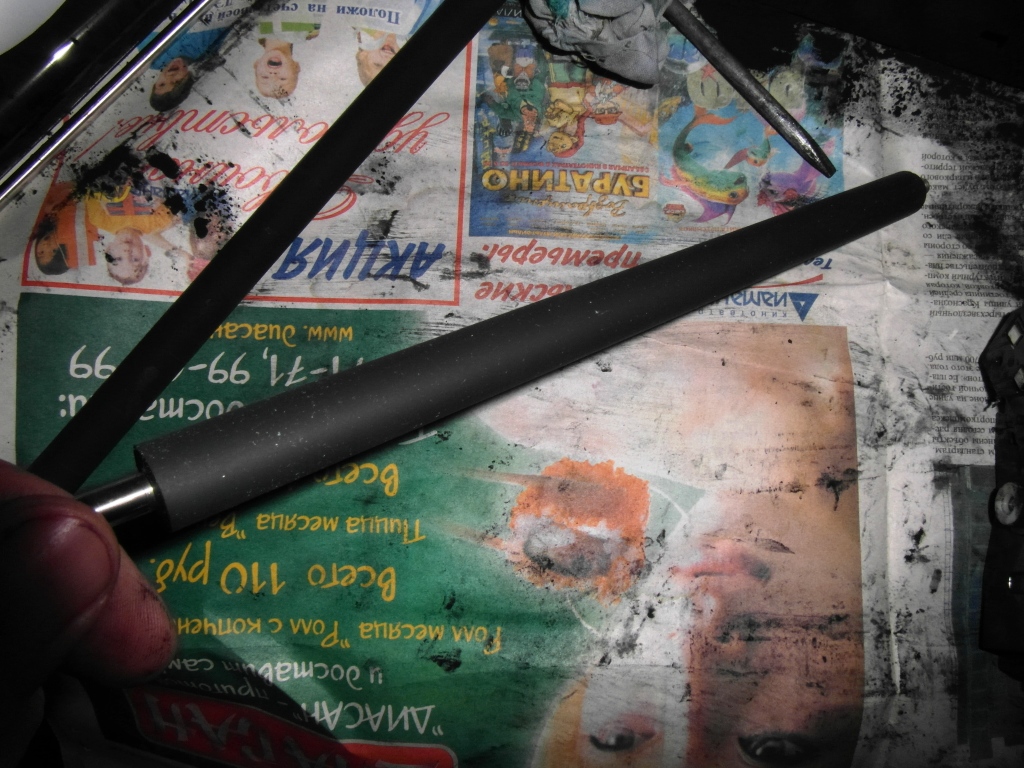

Достаем из загашника новый ( ссылка ) вот так он выглядит

Вал проявки Panasonic KX-MB 1900/ 2000 для картриджей KX-FAD 412A

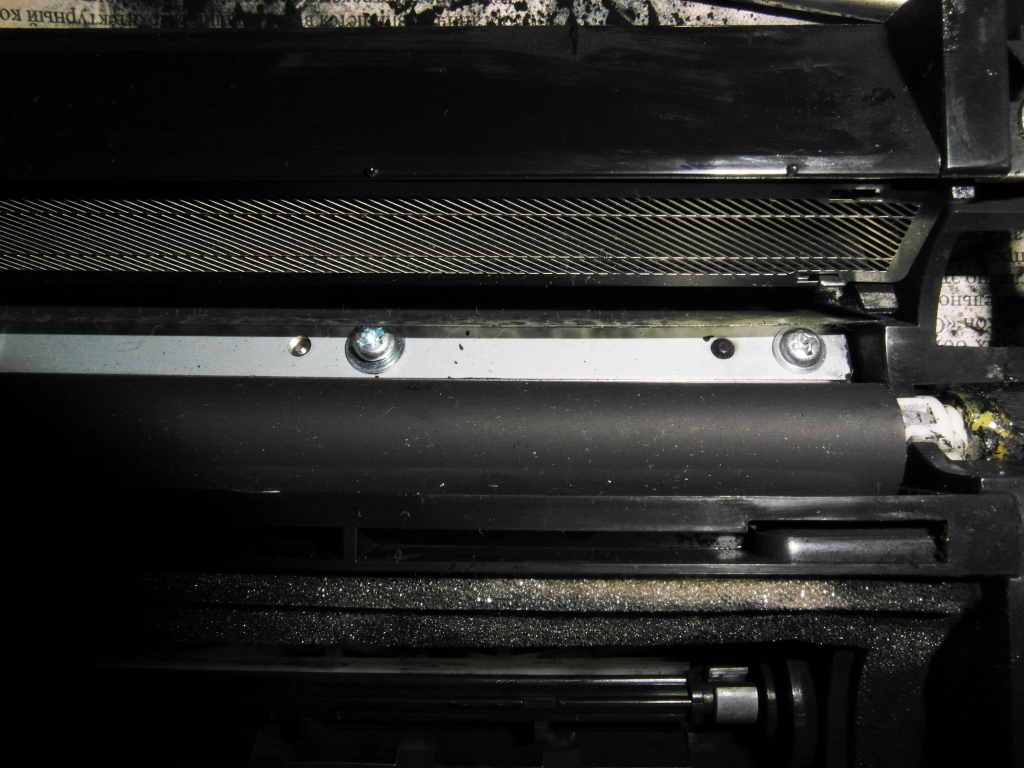

Вот он на своем месте в картридже

Вал проявки Panasonic KX-MB 1900/ 2000 для картриджей KX-FAD 412A



Ставим шестерни обратно в картридж

картридж KX-FAD 412A



Устанавливаем новый барабан ( тоже из загашника ), сажаем боковые крышки и засыпаем тонер в картридж, вот такой тонер - ссылка

Вот, что получаем

Тонер Panasonic универсальный. фасовка 450гр. Четкая черная заливка. Для - kx fat411a



Так фотовал стоит новый, то картридж нужно взвести флаг барабана

Делается это очень просто, крутим по часовой стрелке до упора.

Барабан (Фотовал) Panasonic KX-MB 1900/ 2000 для картриджей KX-FAD 412A



Вставляем в принтер, печатает, радуемся результату

восстановление картриджа Panasonic



Использованы следующие материалы

1) Руки, отвертка крестовая, отвертка плоская, пылесос, газета

2) Универсальный тонер Panasonic  - 450р за 450гр ( это примерно 4-5 заправок ) ссылка

3) Девелоп роллер aka магвал для картриджей KX-FAD 412A 260р ссылка

4) Фотовал aka барабан для картриджей KX-FAD 412A - 400р ссылка

Итого 770р

Стоимость такого нового картриджа - 2200р ссылка
