Прошивка принтера Phaser 3100 в картинках

Здесь собрана информация о прошивке Ксерок 3100 с ранними версиями. О способах прошивки 2.07m и 2.07t - можно почитать здесь



Можно прошить принтеры с с версиями прошивки для версий 2.04u,2.05w, 2.07g. Для того что б посмотреть номер версии прошивки, нажмите последовательно [стрелка вниз], [*], V. В том случае если у Вас на МФУ другая версия ПО, нужно сделать обновление. Обновление делается с помощью программы Xerox Companion Suite, которая поставляется на диске вместе с драйверами, или можно спросить у меня

Узнать версию прошивки на 3100 с факсом

стрелка вниз-*-V(на клавиатуре факса) и затем Start

Бут смотри так же, только буква - В.

В такой последовательности для Ксерок 3100 с факсом. V.2.07g boot V.3.01

скармливаю смарт карту
2) Включить аппарат, проверить счетчики и выключить его.
3) 24С16 задрать 7 ногу.
4) Замкнуть 7 на 8 ножку на 24С16
5) Выпаять м/с 93
6) Замкнуть 1 и 4 контакты м/с 93

Приобрести программируемую смарт карту на Ксерок 3100

Прошивка Ксерок 3100 со Смарт картой.

если карты нет

отпоял микру, считал дамп, сделал бекап, прошил, заблокировал корзину, припоял микру к плате кроме 7 ноги, включил проверил, все ок, кинул перемычку с 7 на 8, собрал, проверил

Корзина это вторая микросхема для хранения временных данных! Она находится левом нижнем углу форматера у нее нужно закоротить первую и четвертую ногу для того чтобы счетчики при прошитой мс не возвращались на исходные! Сначала прошиваешь 24С16 потом коротишь вторую мс и только тогда припаиваешь на место 24С16 и проверяешь работоспособность аппарата и после удачной проверки коротишь 7 на 8!

Ксерок 3100 g скачать  Дамп на 12000 листов

Для прошивки с версией 2.07m Набор прошивок скачать



Для начинающих





В этой статье мы хотим показать, как правильно прошивать МФУ 3100. Все действия можно разделить на три этапа: Разборка МФУ, Пайка и прошивка микросхемы, Сборка МФУ.

Разборка МФУ.

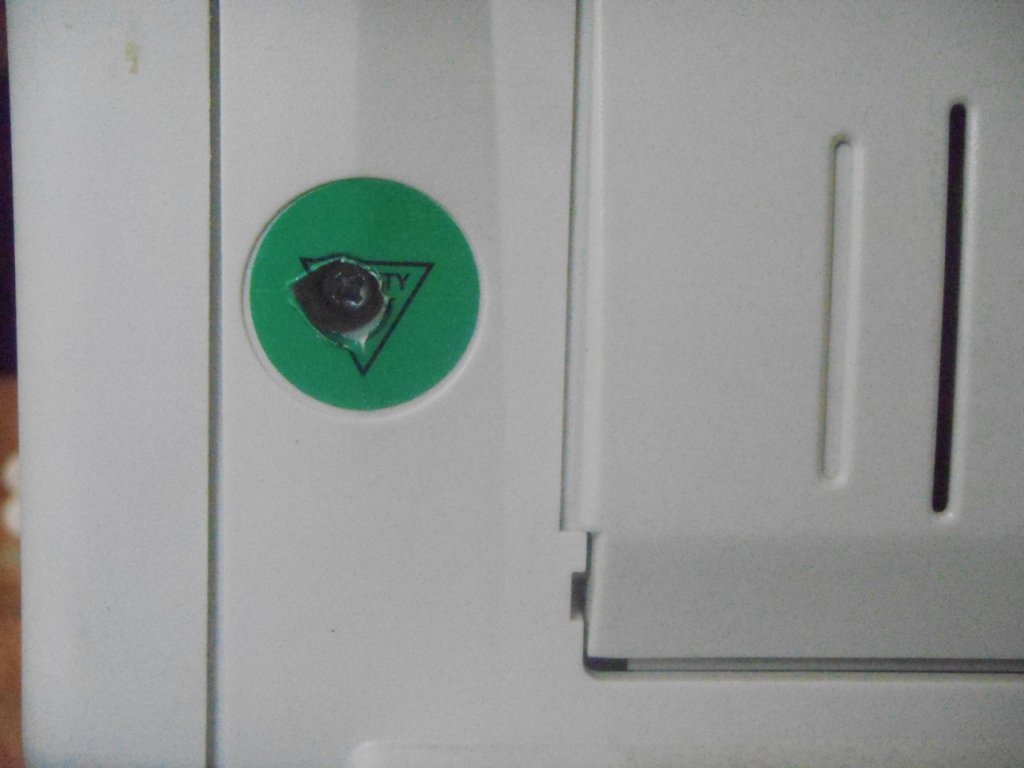

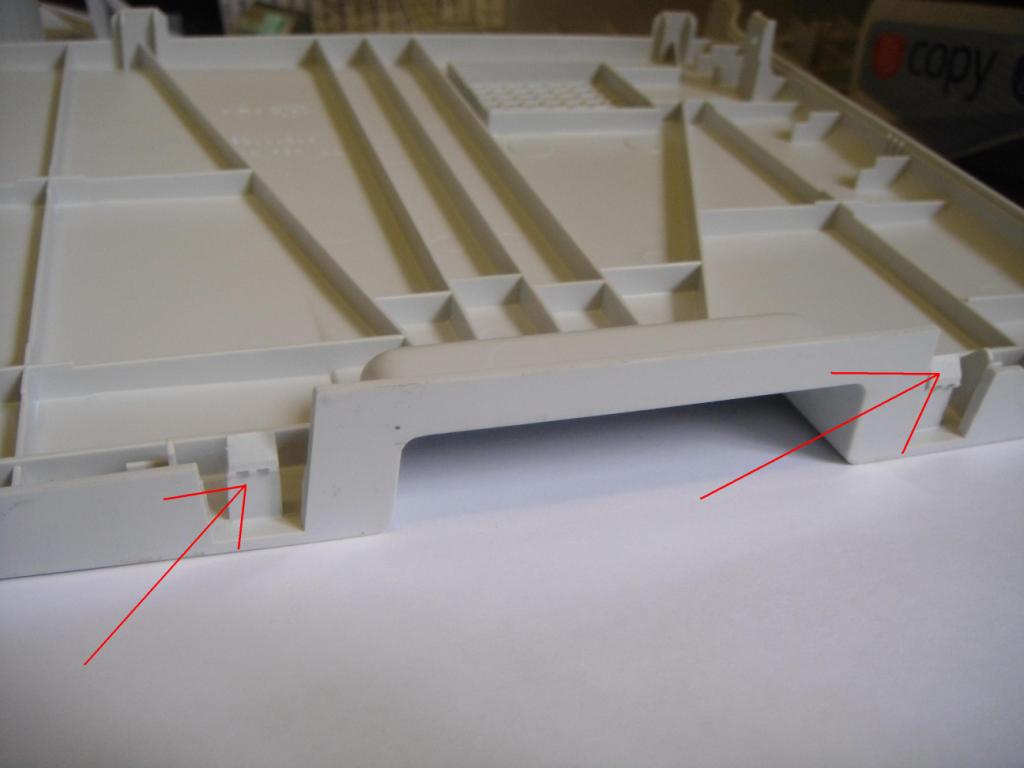

Для начала, вам следует снять лоток для бумаги и отсоединить переднюю крышку закрывающая картридж. После этого надо снять боковую пластмассовую крышку, для этого надо открутить 2 болта и снять 4 защелки, первый болт находится спереди за   передней крышкой рисунок 1, второй болт находится сзади за бумажной пломбой которую надо прорвать (если вы прорываете пломбу, то вы автоматически снимаете принтер (МФУ) с гарантии) рисунок 2, две защелки находятся снизу (на них надо надавить) рисунок 3, две защелки находятся сверху рисунок 4. Откручиваете 2 болта, надавливаете на  нижние защелки, поддеваете верхние защелки и снимаете боковую крышку.

Прошивка xerox 3100

Рис.1

Прошивка Xerox 3100

Рис.2

прошивка Xerox 3100

Рис.3

Прошивка Xerox 3100

Рис.4

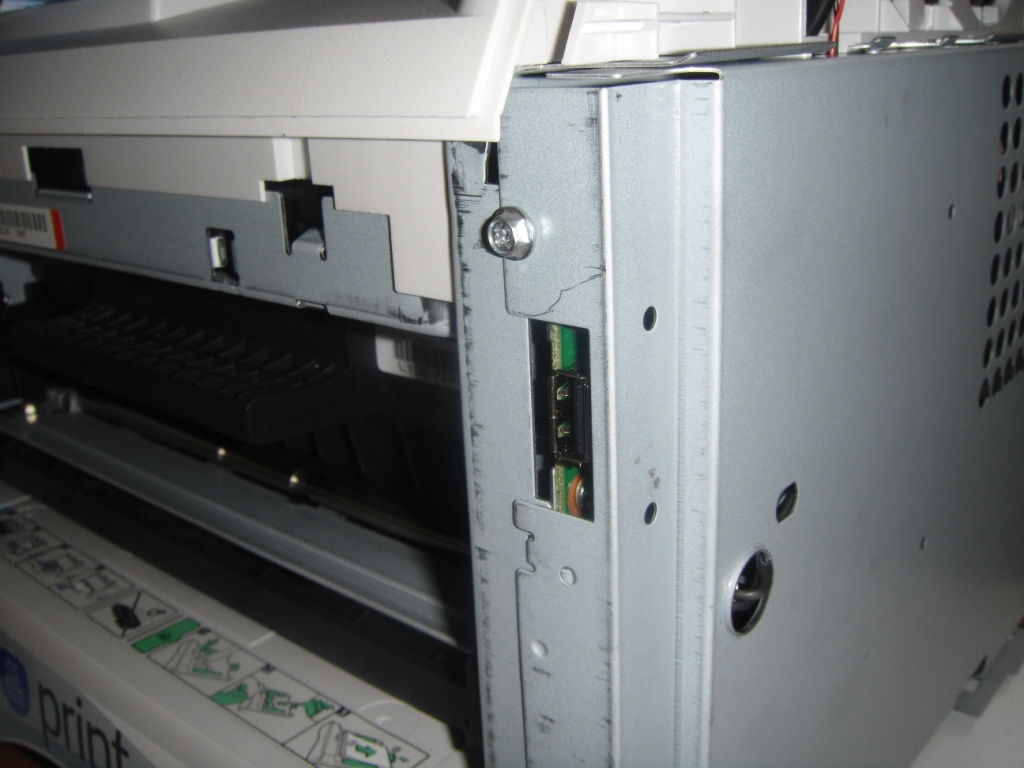

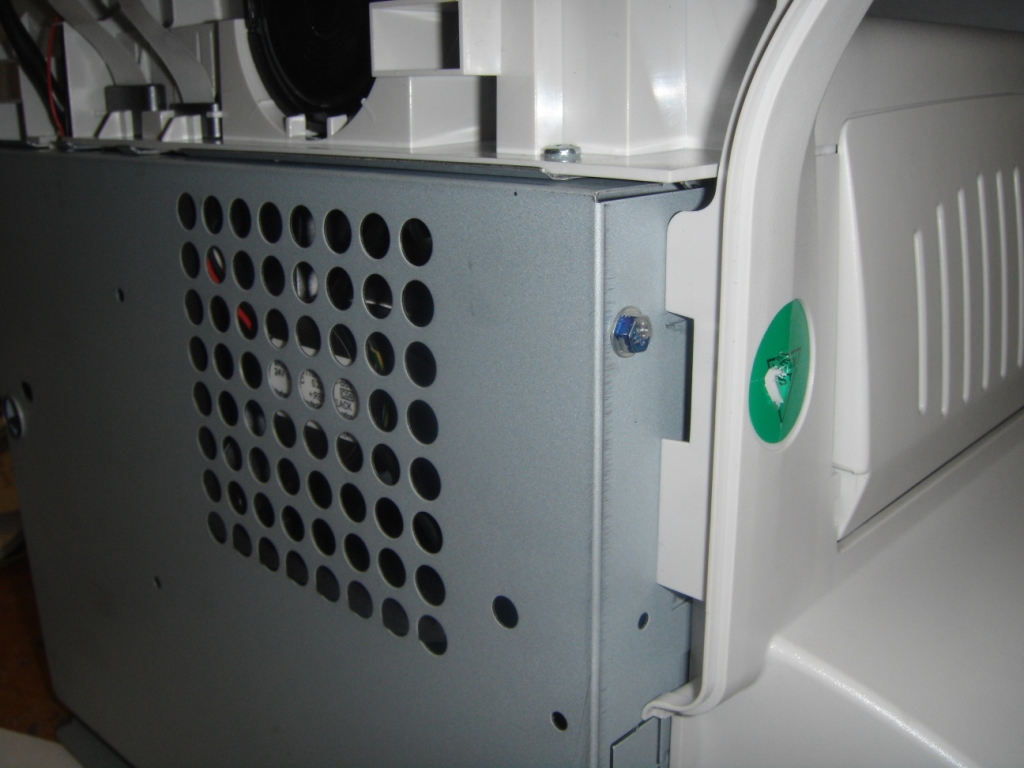

Итак, вы сняли боковую пластмассовую крышку, и видите металлическую защитную крышку, которую надо снять рисунок 5. Что бы её снять нужно, открутить 3 болта, первый спереди рисунок 6, второй снизу рисунок 7, третий болт сзади рисунок 8.

Прошивка Xerox 3100

Рис.5

Прошивка Xerox 3100

Рис.6

Прошивка Xerox 3100

Рис.7

Прошивка Xerox 3100

Рис.8

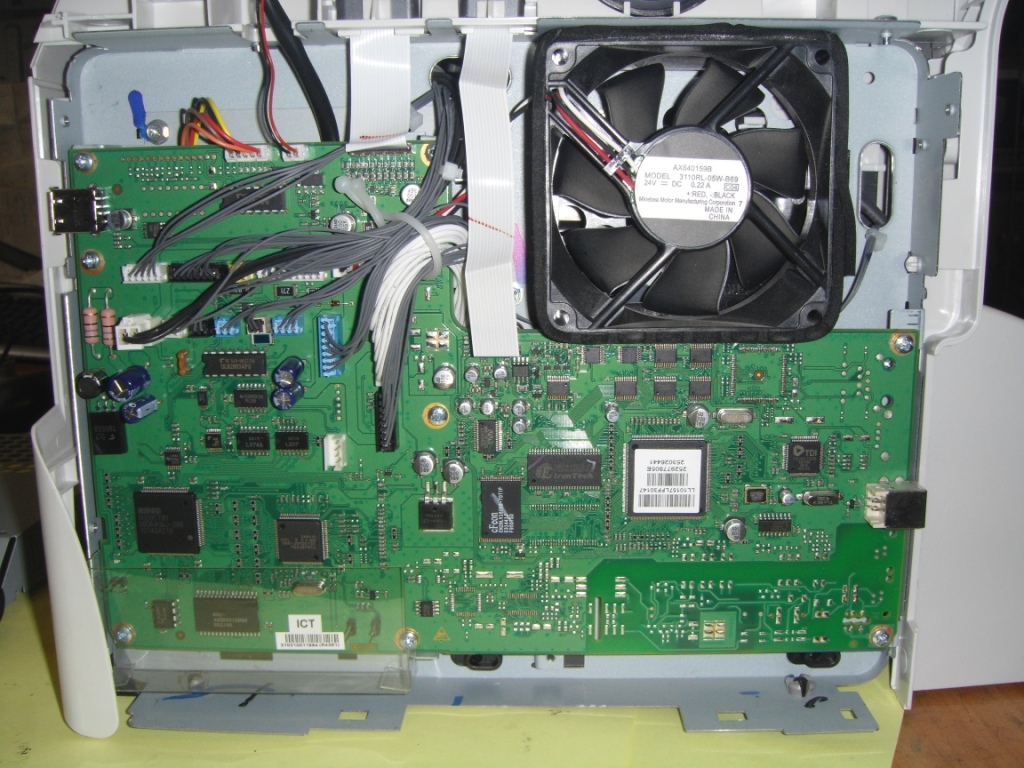

Снимаете аккуратно металлическую защитную крышку и видите плату, на которой нужно паять и прошивать микросхему рисунок 9,10.

Плата общий вид

Рис.9

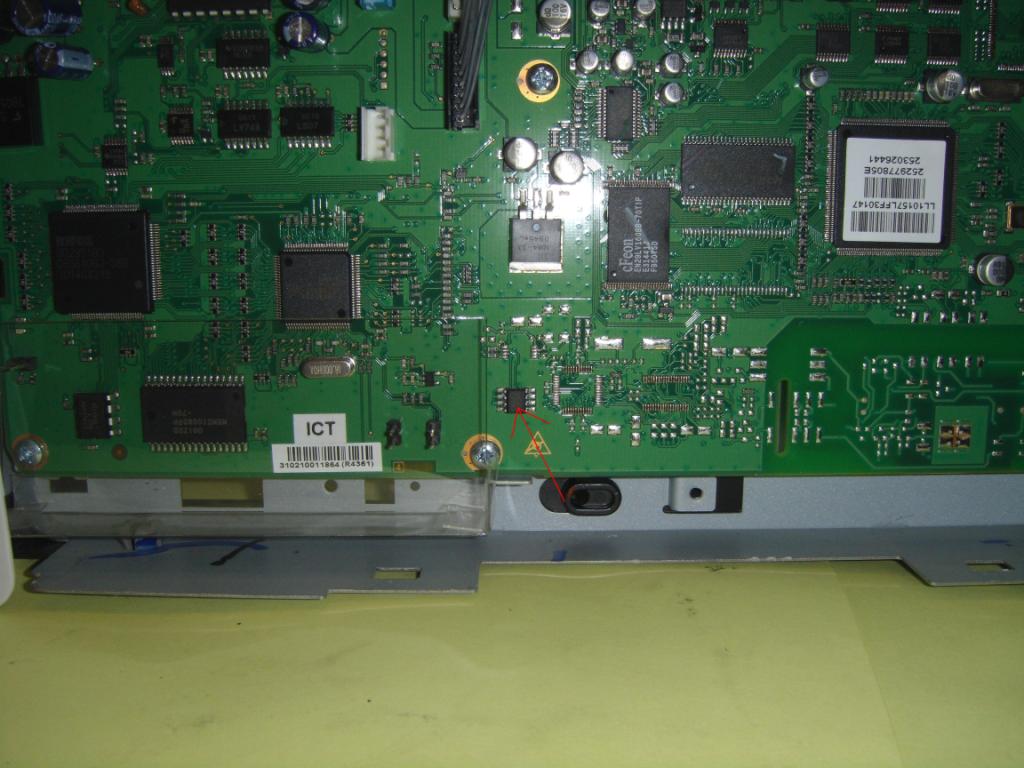

Плата Xerox 3100

Рис.10

Первый этап, а именно разборка закончена, переходим к следующей стадии: Пайка и прошивка микросхемы.

Пайка и прошивка микросхемы.

Для начала вам нужно включить МФУ и узнать версию программного обеспечения (ПО) и версию MINIBOOT . ПО могут быть G U W  F M T  и другие.… MINIBOOT бывают 2,05;2,07… При включенном принтере нажимаете кнопку меню и нажать кнопку звездочка, появится список, в котором вы выбираете нужные разделы рисунок 11,12,13.

Индикация дисплея

Рис.11

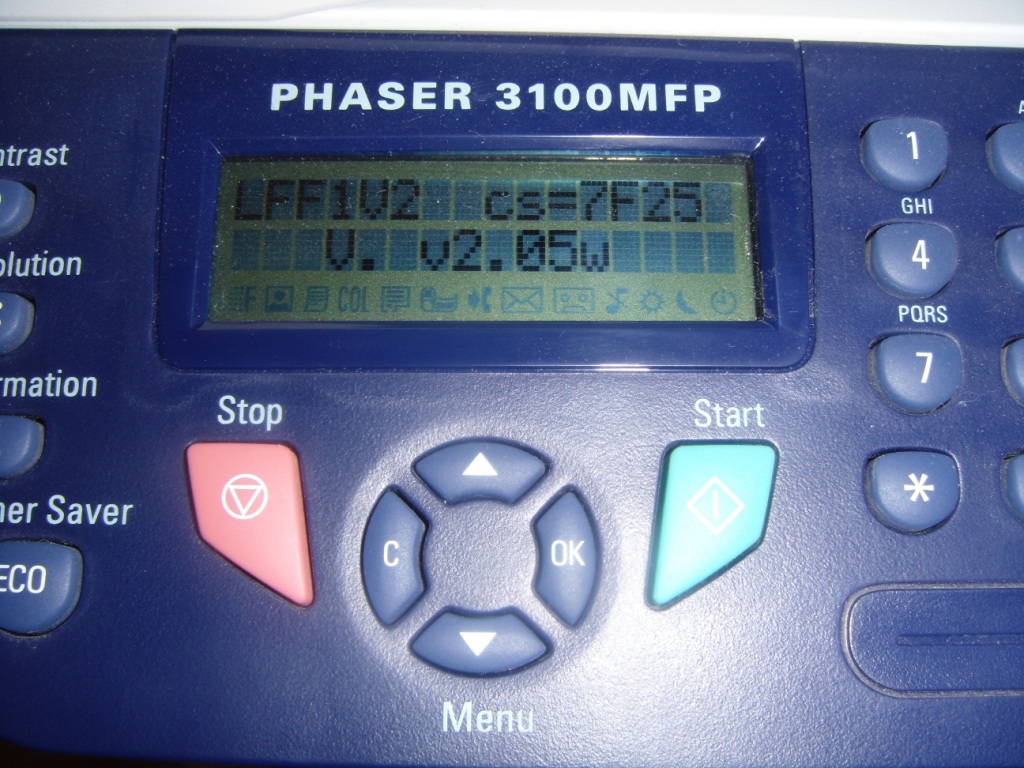

Версия прошивки xerox 3100

Рис.12

Версия прошивки xerox 3100

Рис.13

Для того, что бы принтер работал нужно обнулить счетчик напечатанных страниц который находится в микросхеме 24С16. С ней мы и будем работать. Аккуратно нужно выпаять эту микросхему паяльником, лучше работать феном. Паяльник следует заземлить для недопущения статического удара платы.  Работать следует при температуре 260-300 градусов, если вы будете паять при больших температурах, то возможно перегрев платы, при перегреве платы клей держащий  дорожки теряет свое свойство и дорожки отлетают рисунок 14. Если у вас случилось это, то можно подпаяться к дублирующим выходам рисунок 15.

Паяем плату xerox 3100

Рис.14

Паяем плату xerox 3100

Рис.15

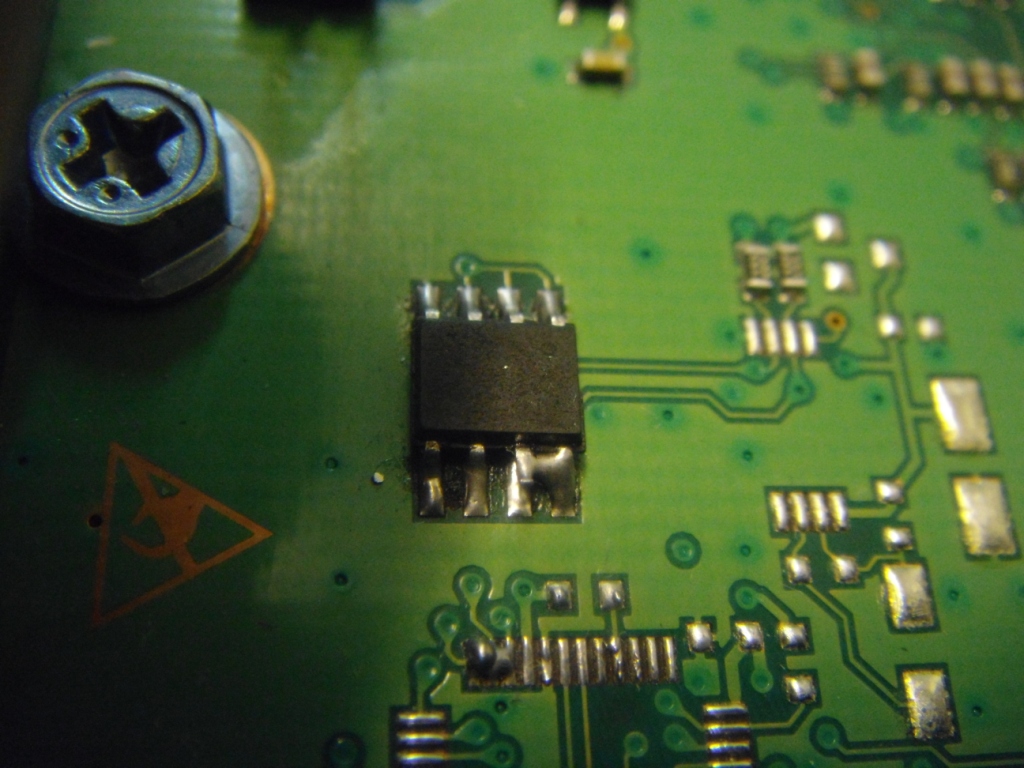

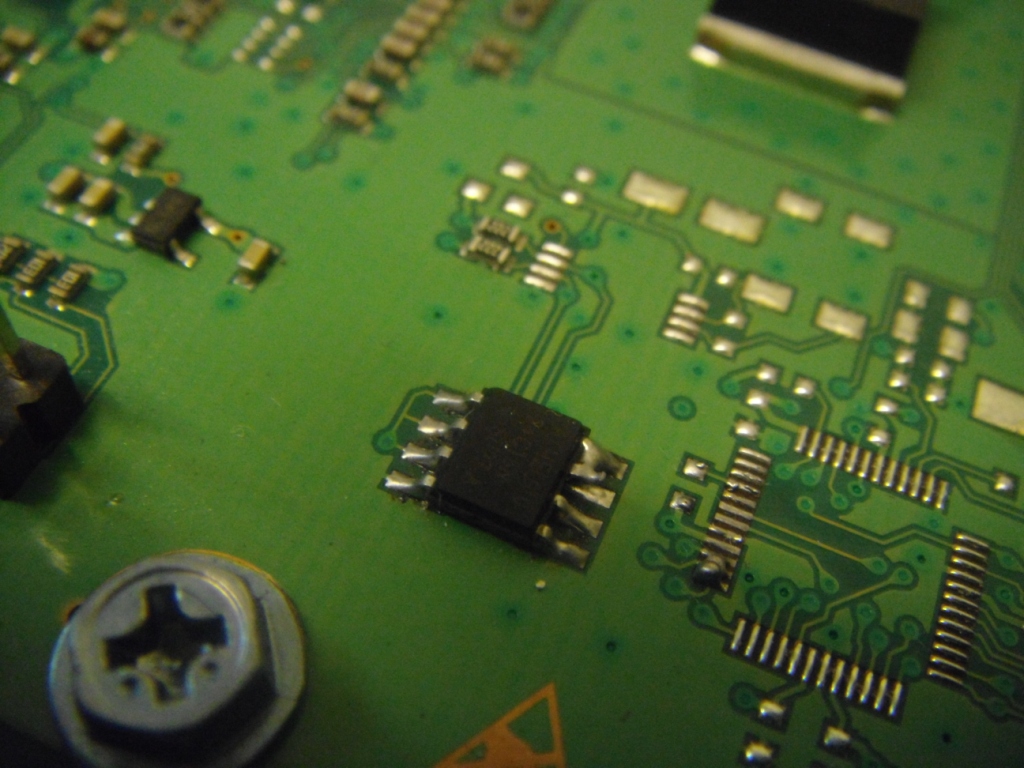

После того как вы выпаяли микросхему 24С16 вам надо ее прошить в соответствии с версией программного обеспечения (ПО) и версией MINIBOOT. Прошивка происходит программатором микросхем, можно использовать обычный программатор на 2-х резисторах . Так же вы можете не прошивать микросхему, а впаять уже готовую прошитую другую микросхему. Прошитые чипы вы можете приобрести в нашем Интернет-магазине (микросхемы для Xerox 3100) . Итак у вас есть нужная прошитая микросхема и вам необходимо впаять её обратно, следует делать аккуратно. Перед пайкой на микросхеме нужно приподнять седьмую ногу, впаять все, кроме этой ноги на свои места. Теперь нужно включить принтер (МФУ) и распечатать лист бумаги, убедиться что  тонера 98%, после этого нужно выключить аппарат и продолжить пайку. Нужно спаять седьмую и восьмую ногу микросхемы вместе как показано на рисунке 16,17. Седьмую ножку к плате не припаиваем!

Плата xerox 3100

Рис.16

Пайка чипа xerox 3100

Рис.17

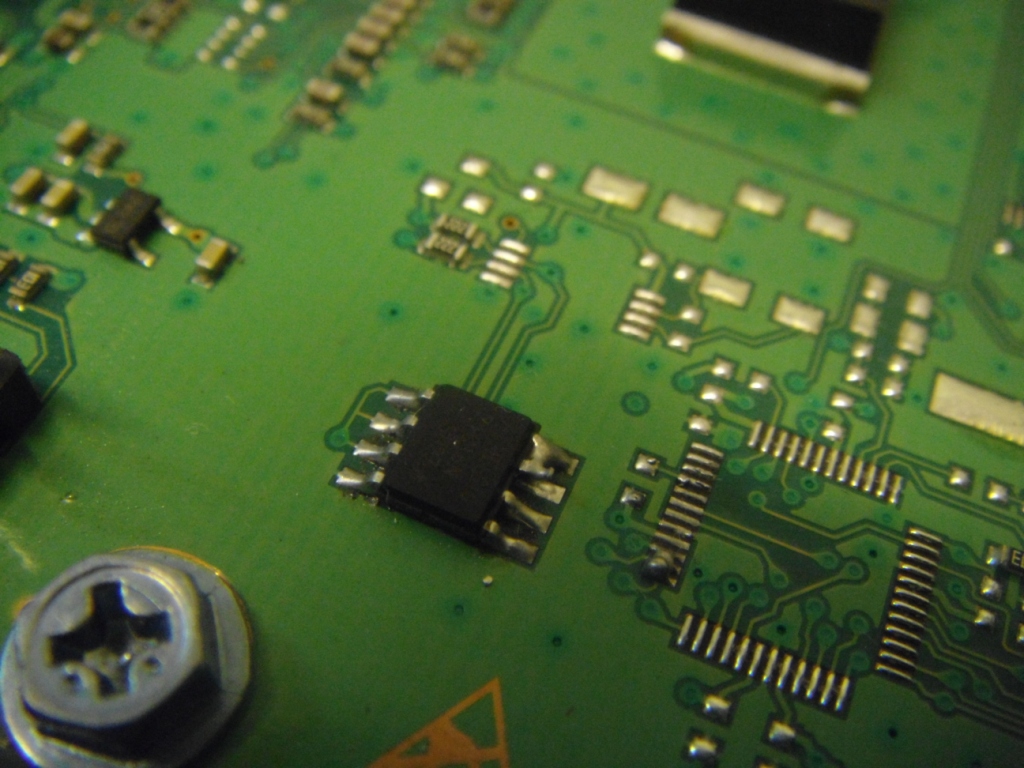

После пайки нужно очистить поверхность спиртом от флюса, канифоли. Результат должен получится как показано на рисунке 18.

7-ая нога поднята и спаяна с 8-ой

Рис.18

Если вы хотите, что бы у вас, аппарат не выводил надпись “ Мало тонера, Тонер заканчивается” нужно проделать следующие операции с микросхемой показанной на рисунке 19.

Корзина

Рис.19

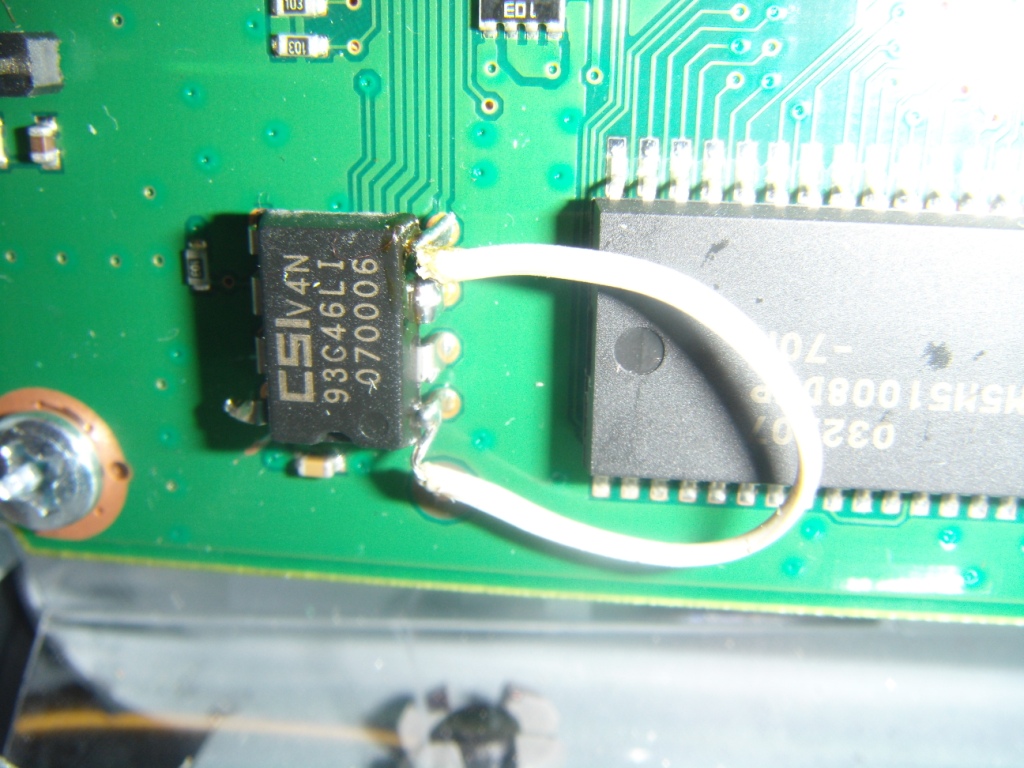

Делается перемычка между первой и четвертой ногой , например как показано на рисунке 20.

Перемычка на корзину

Рис.20

Если у вас версии программного обеспечения (ПО) “T” и “М”, то нужно еще перекусить 8 ногу

Второй этап, а именно пайка и прошивка микросхем закончена, переходим к следующей стадии: Сборка МФУ.



Сборка МФУ

Начинаем сборку: Сборка идет в обратном порядке разборки МФУ.

Устанавливаем на место металлическую защитную крышку, прикручиваем все болты рисунок 22.

Сборка Xerox 3100

Рис.22

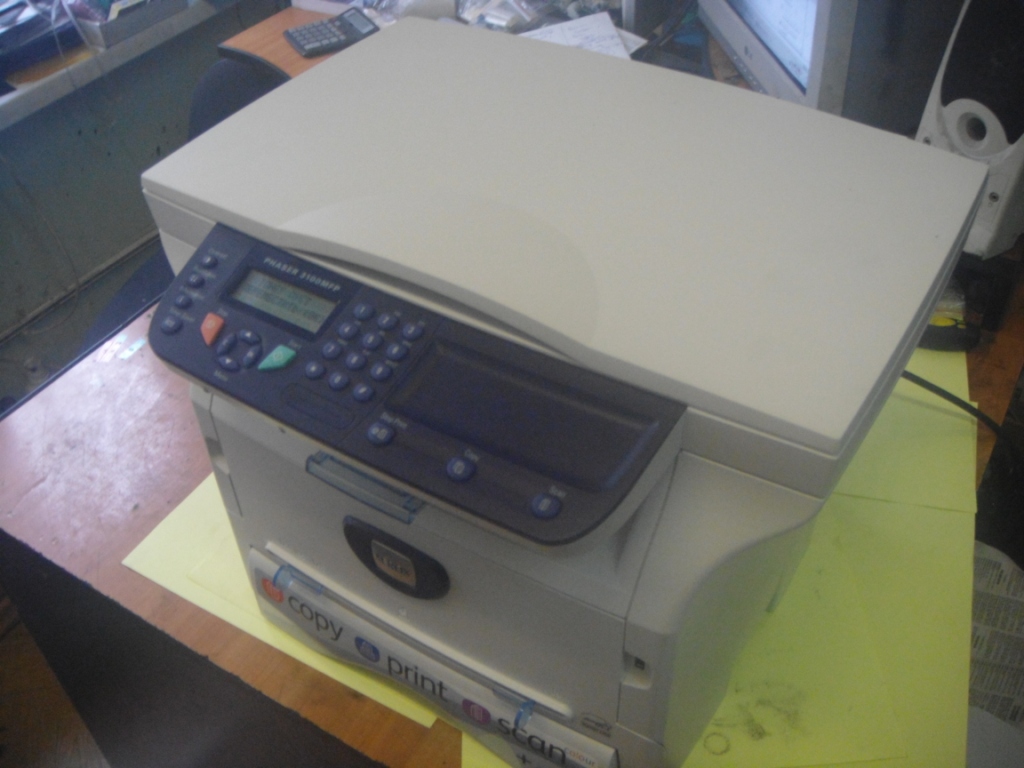

Надеваем пластмассовую боковую крышку, застегиваем все защелки, прикручиваем 2 болта. Надеваем переднюю крышку, вставляем лоток для бумаги рисунок 23. Включаем принтер и убеждаемся что МФУ вышел в готовность, значит, мы все сделали правильно.

Xerox 3100

Рис.23

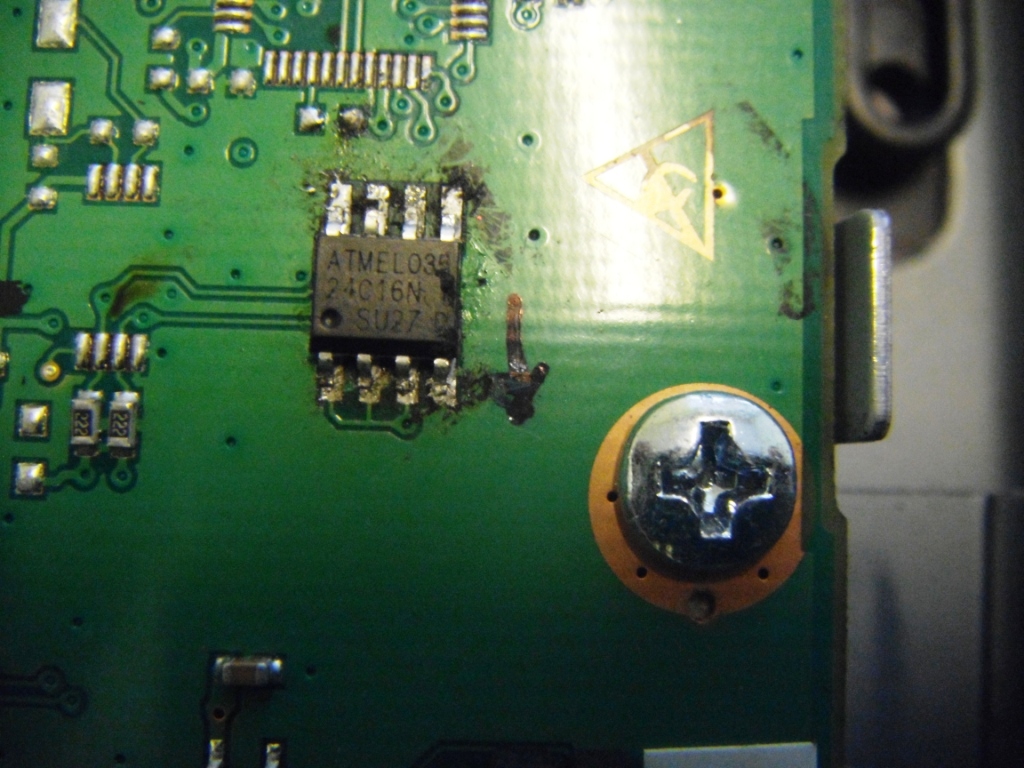

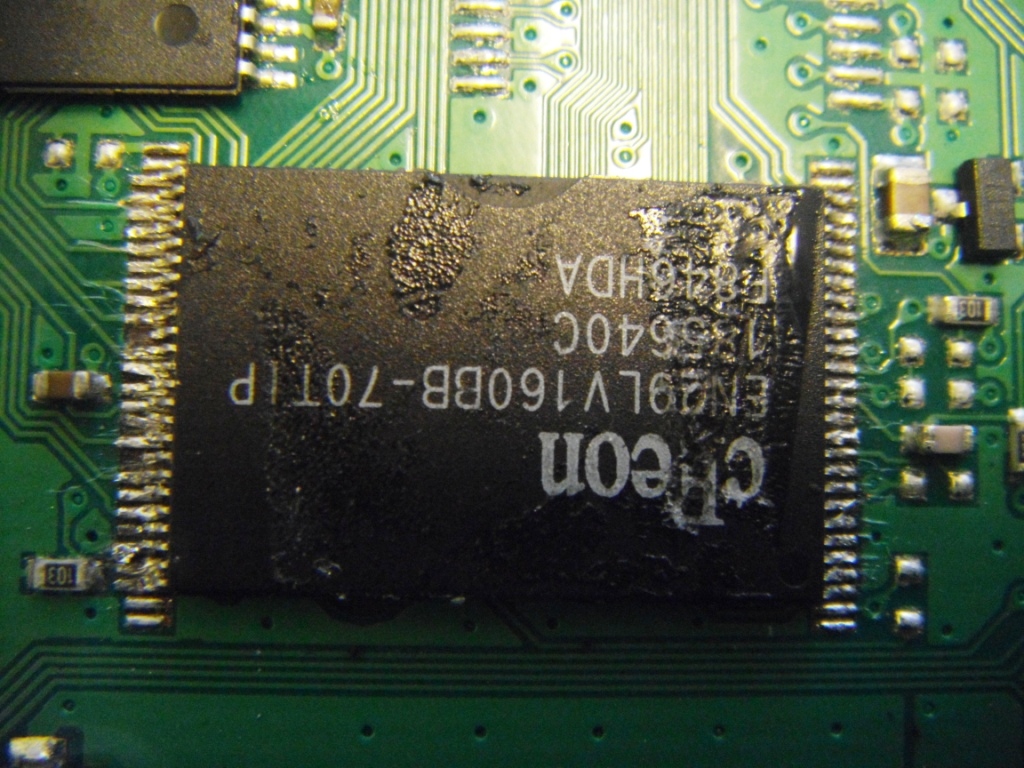

Примеры отвратительной пайки - не наше!!

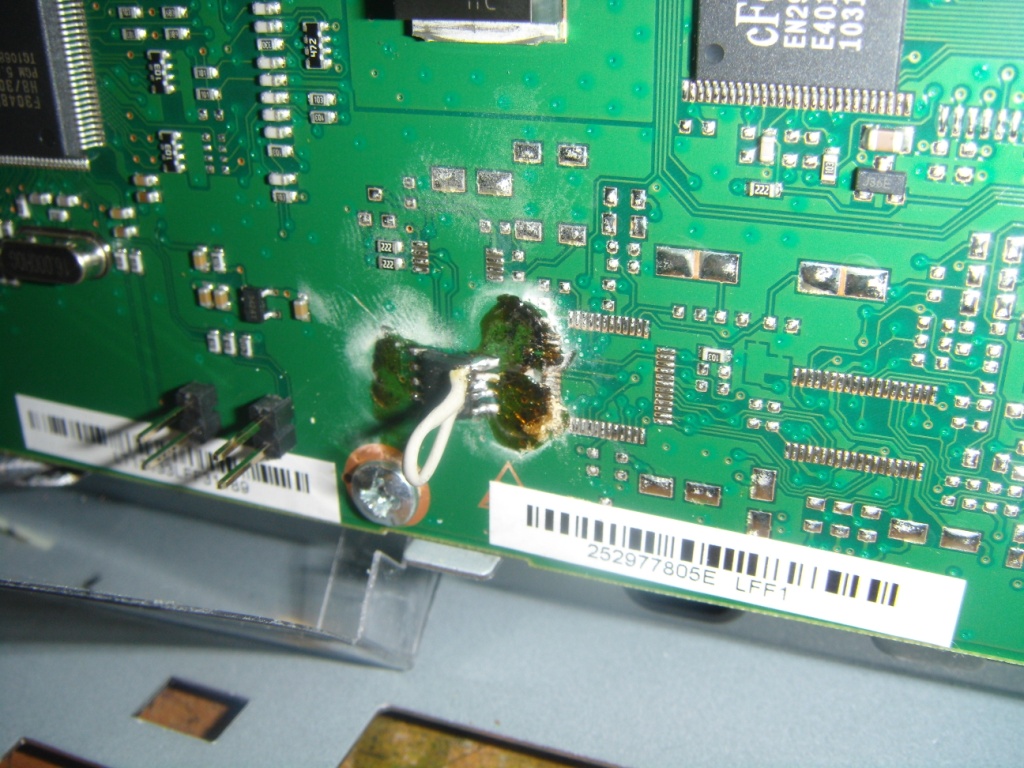

пример 1

Пример 1

пример 2

Пример 2

пример 3

Пример 3

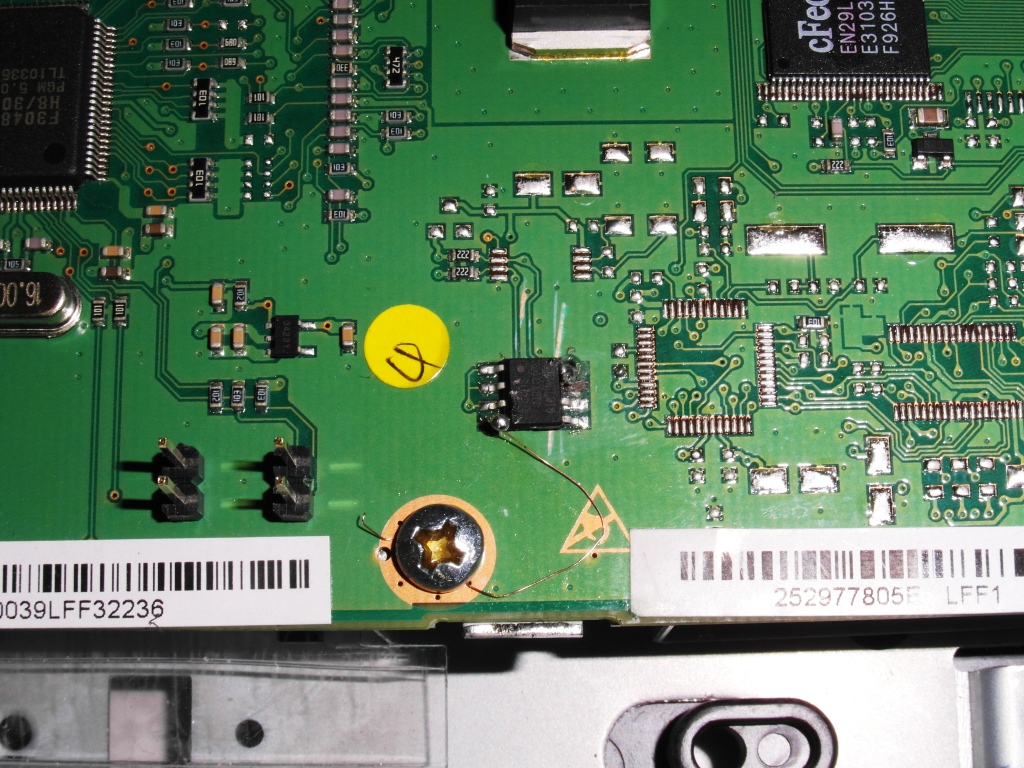

пример 4

Пример 4

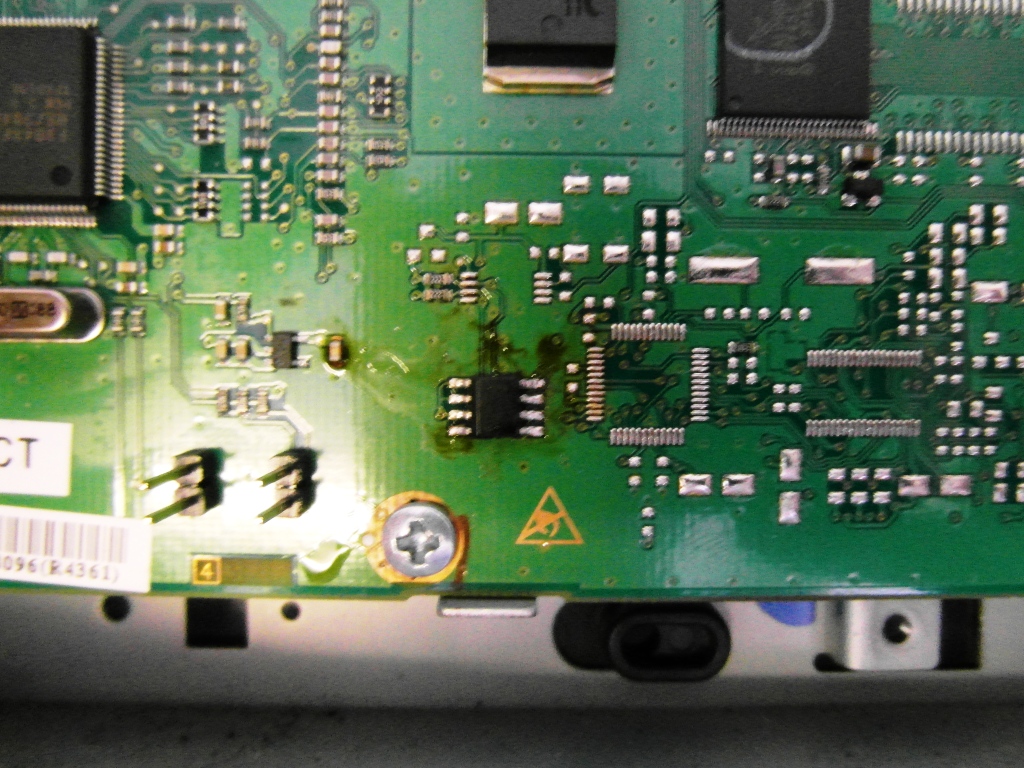

пример 5

Пример 5

пример 5

Пример 6

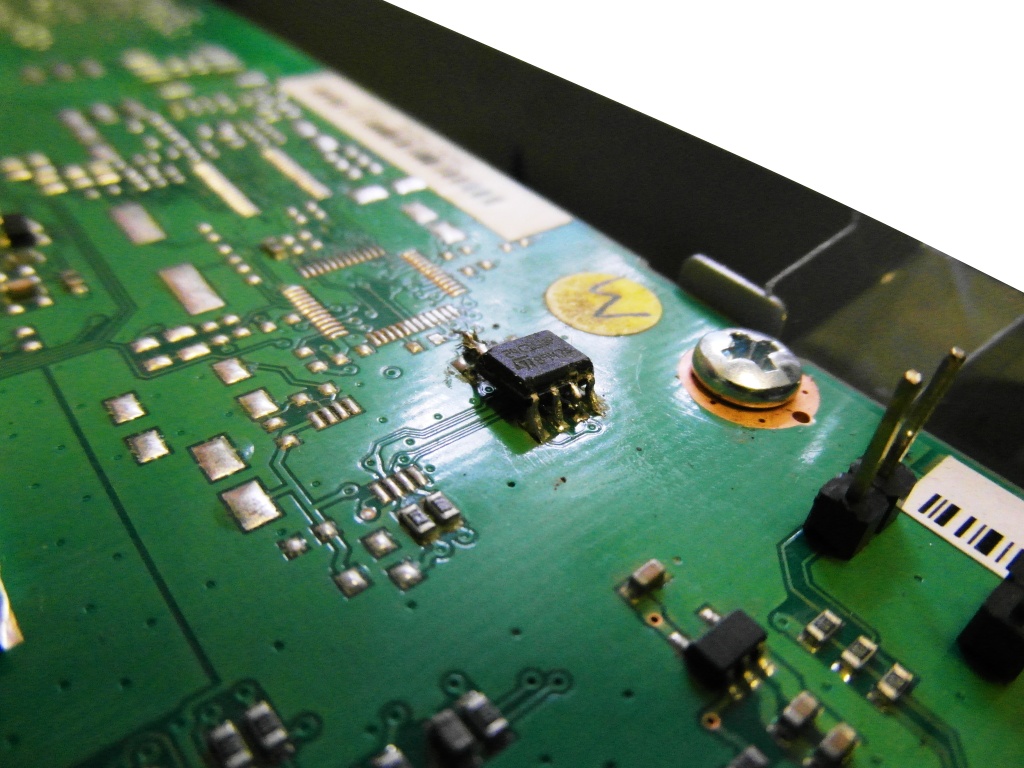

пример 7

Пример 7

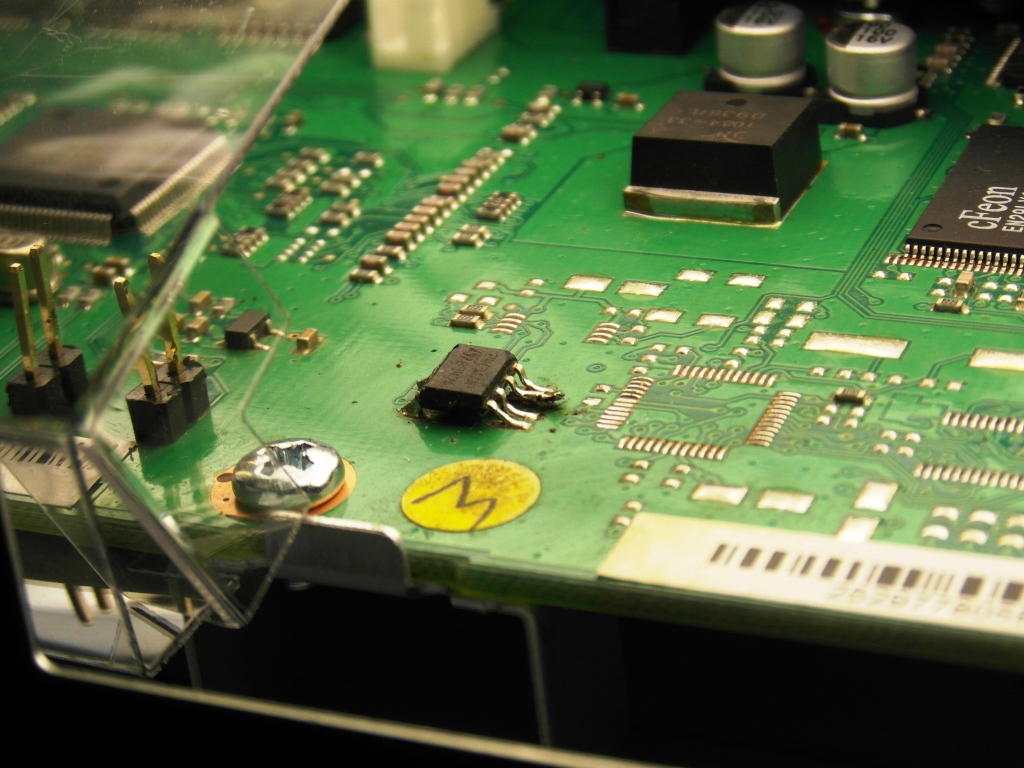

пример 8

Пример 8



Принудительный режим загрузки принтера Xerox 3100
