Промывка печатающей головки Epson SX125, SX130



В этой статье мы хотим рассказать и показать, как прочистить печатающую головку в МФУ Epson SX120,SX125,SX130. Все эти МФУ одинаково разбираются, собираются и у них взаимозаменяемая печатающая головка…

Рекомендуем нашу промывку с специальным промышленным химикатом для промывки принтера

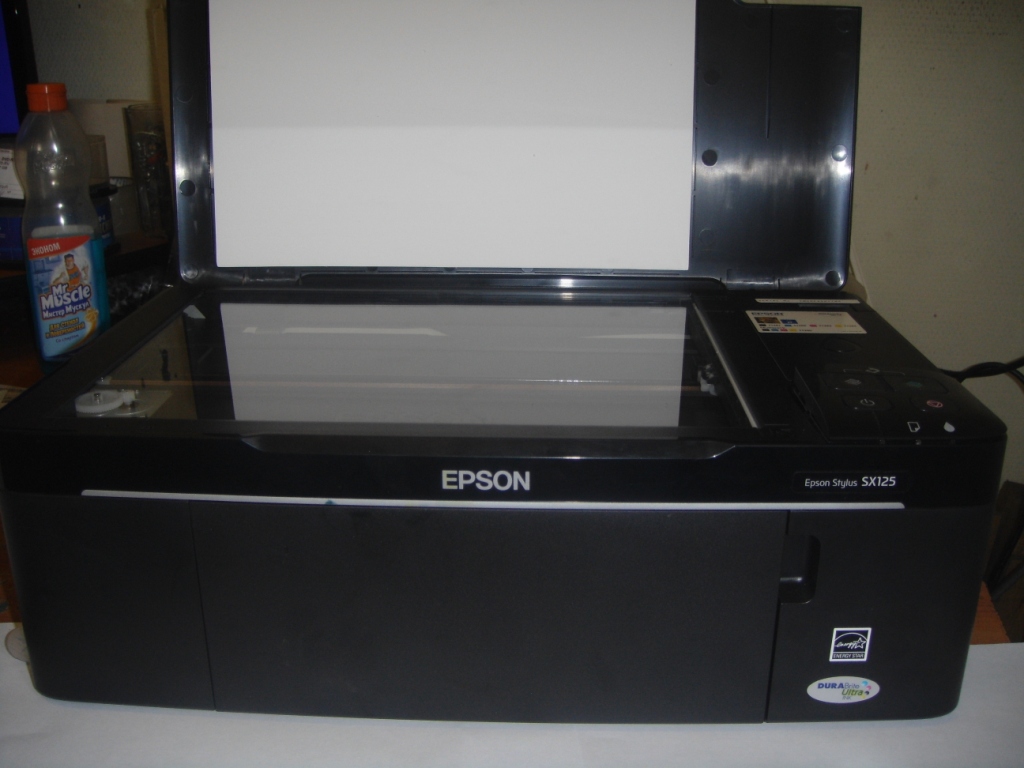

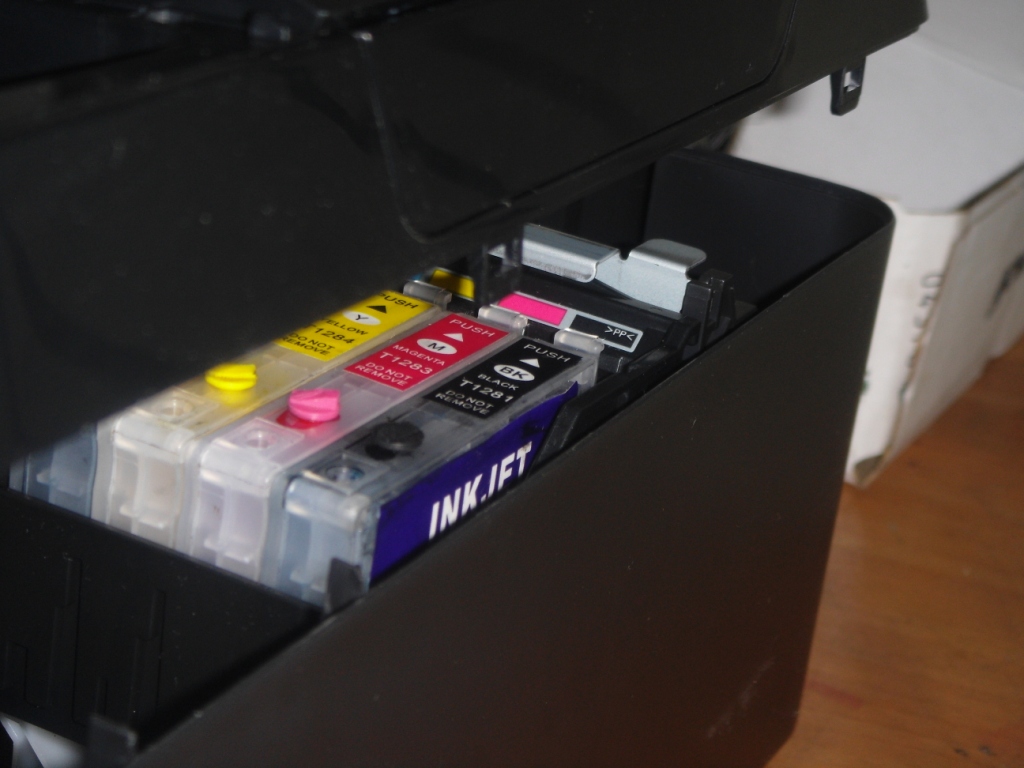

Итак, на рисунке 1 мы видим МФУ Epson SX125, которому требуется прочистка печатающей головки.

Прочистка печатающей головки Epson

Рис 1.

Все действия можно разделить на 3 этапа: Разборка принтера(МФУ), Прочистка печатающей головки, Сборка принтера(МФУ).



Разборка принтера (МФУ)

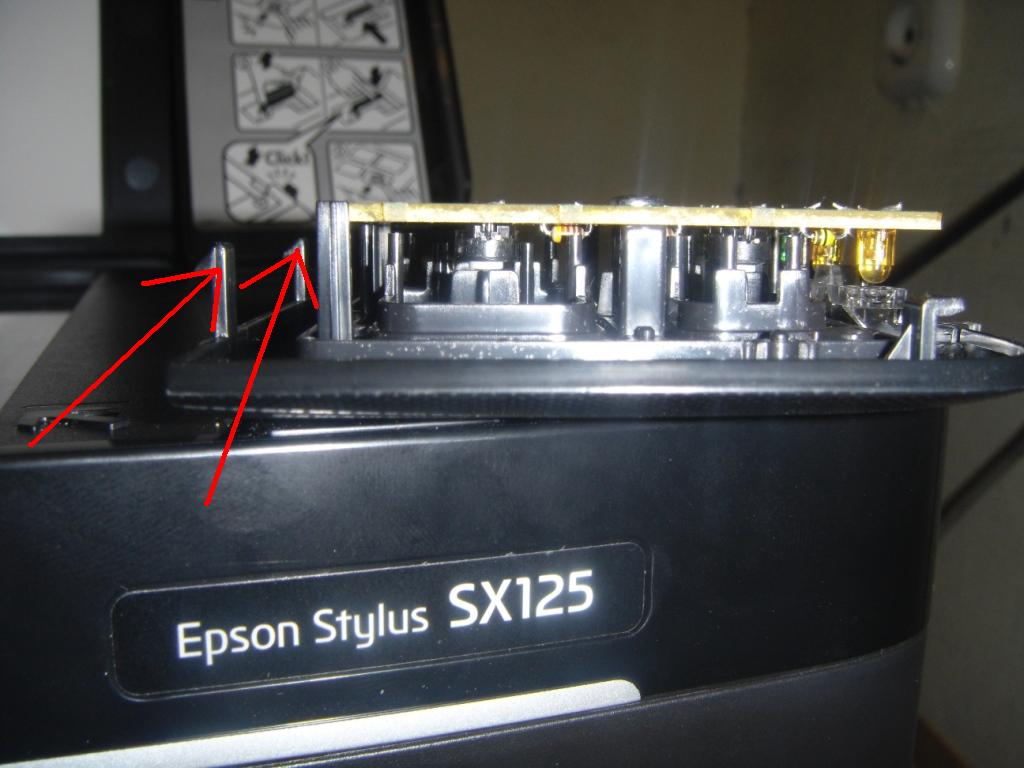

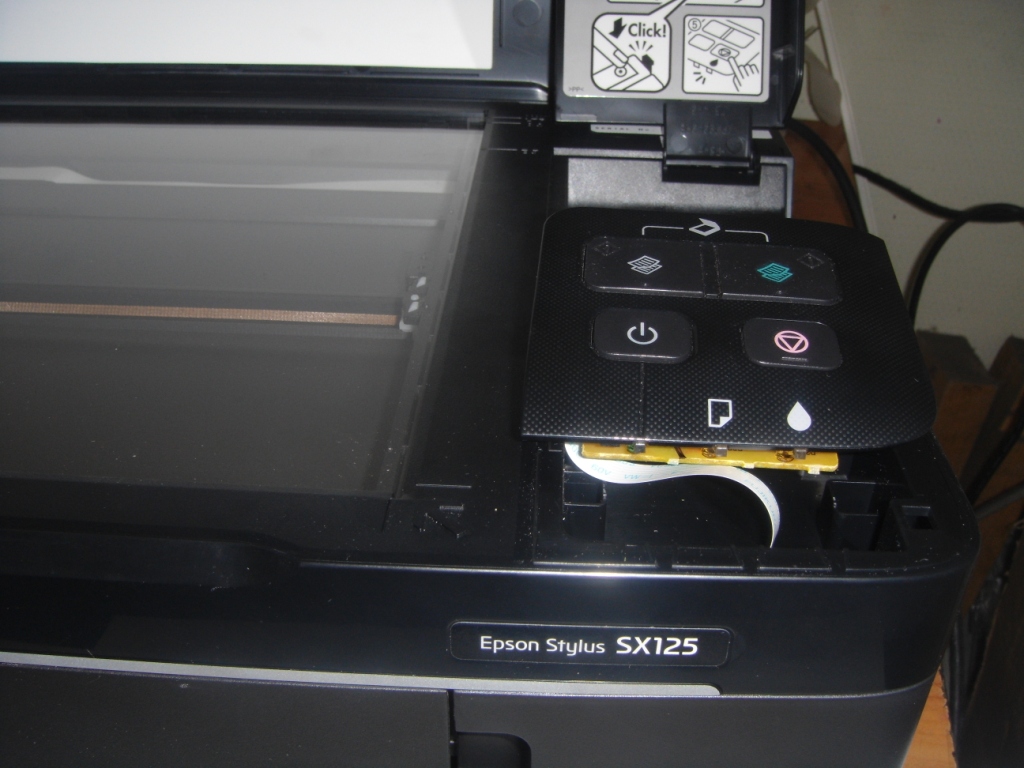

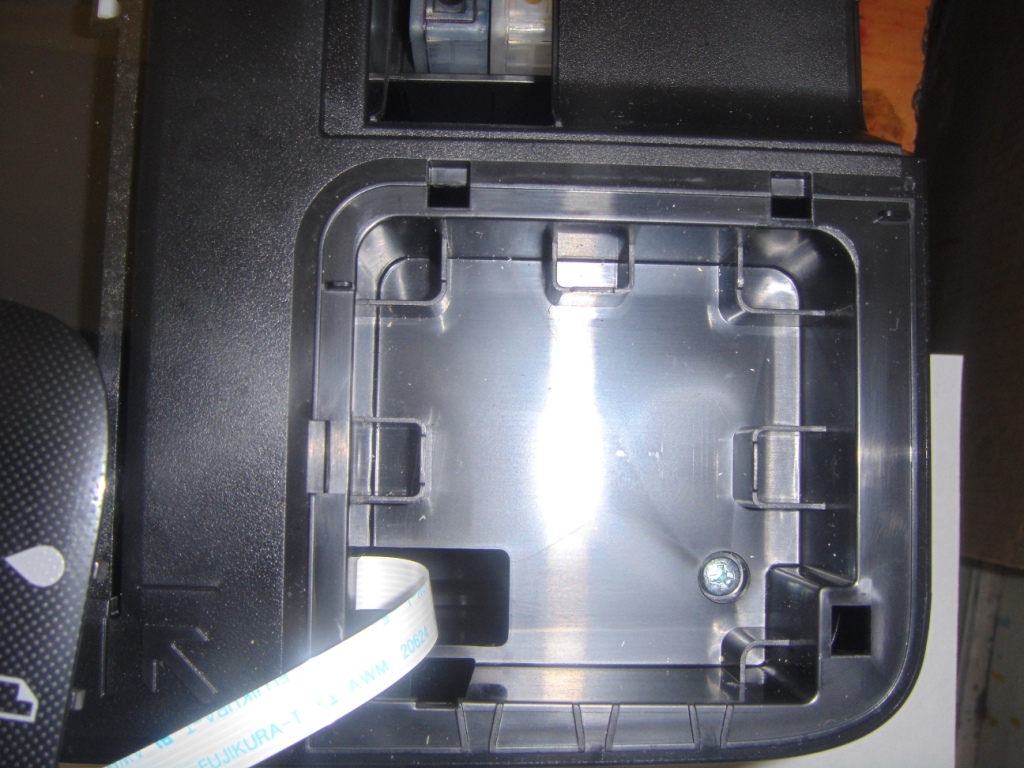

Для начала нужно снять панель с кнопками рисунок 2, для этого нужно снять 2 защелки которые держат панель, защелки показаны на рисунке 3, отсоединить электронный шлейф подходящий к панели рисунок 4 и отложить панель в сторону.

промывка головки Epson

Рис 2.

Промывка головки Epson sx125

Рис 3.

промывка головки Epson sx130

Рис 4.

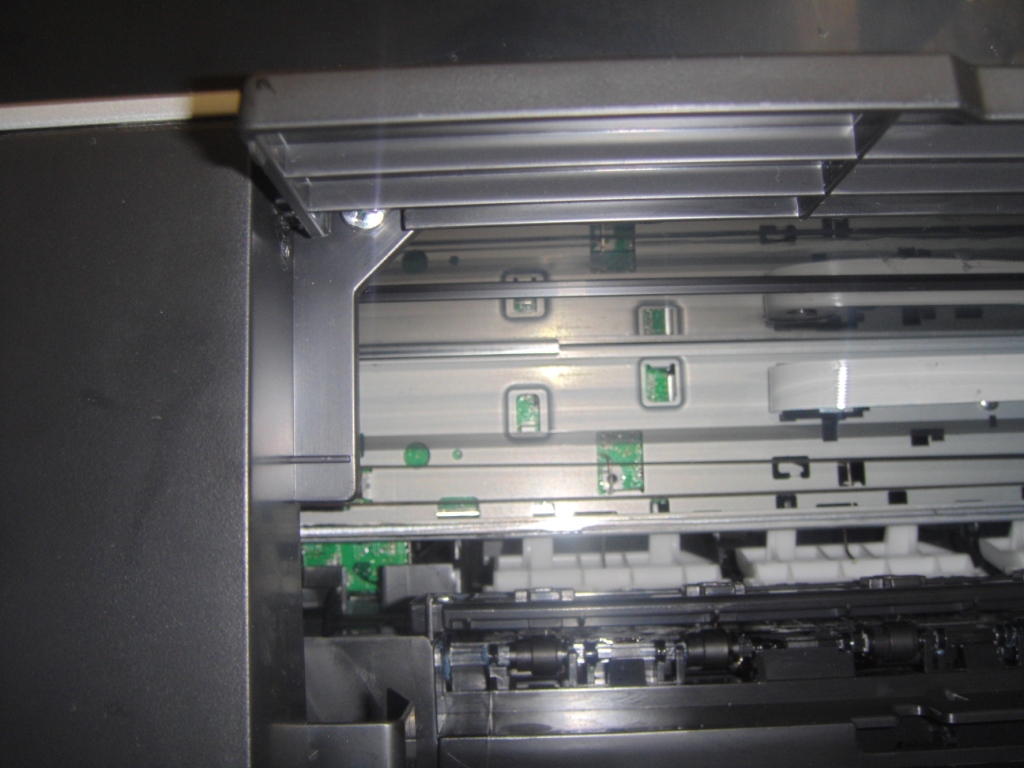

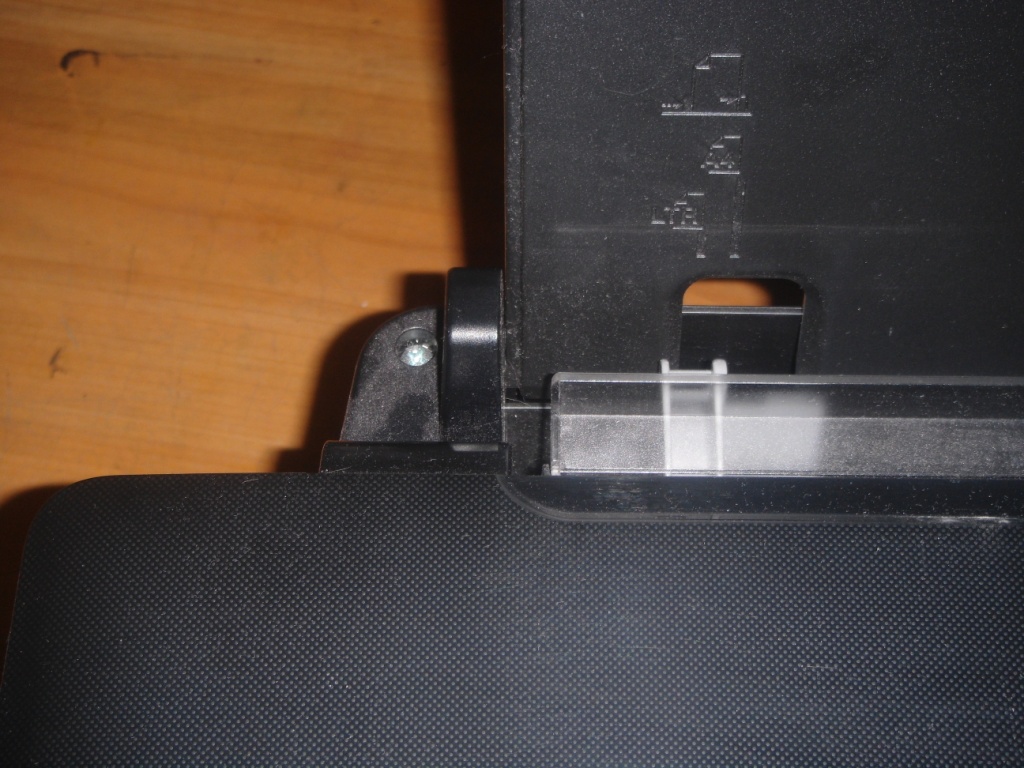

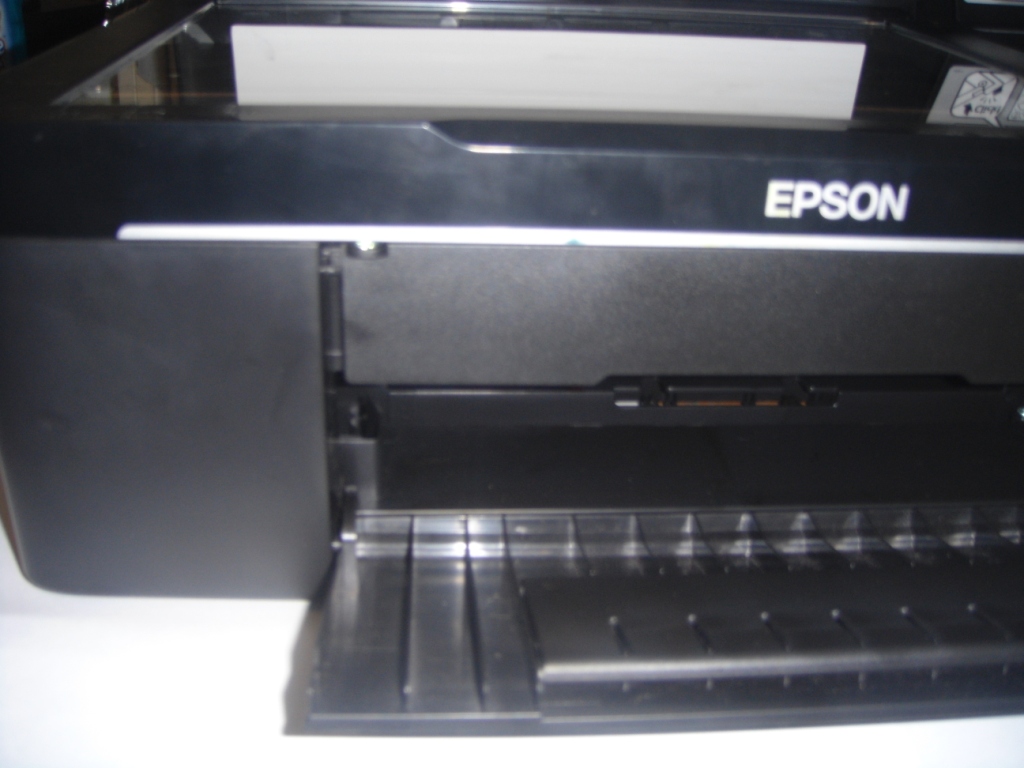

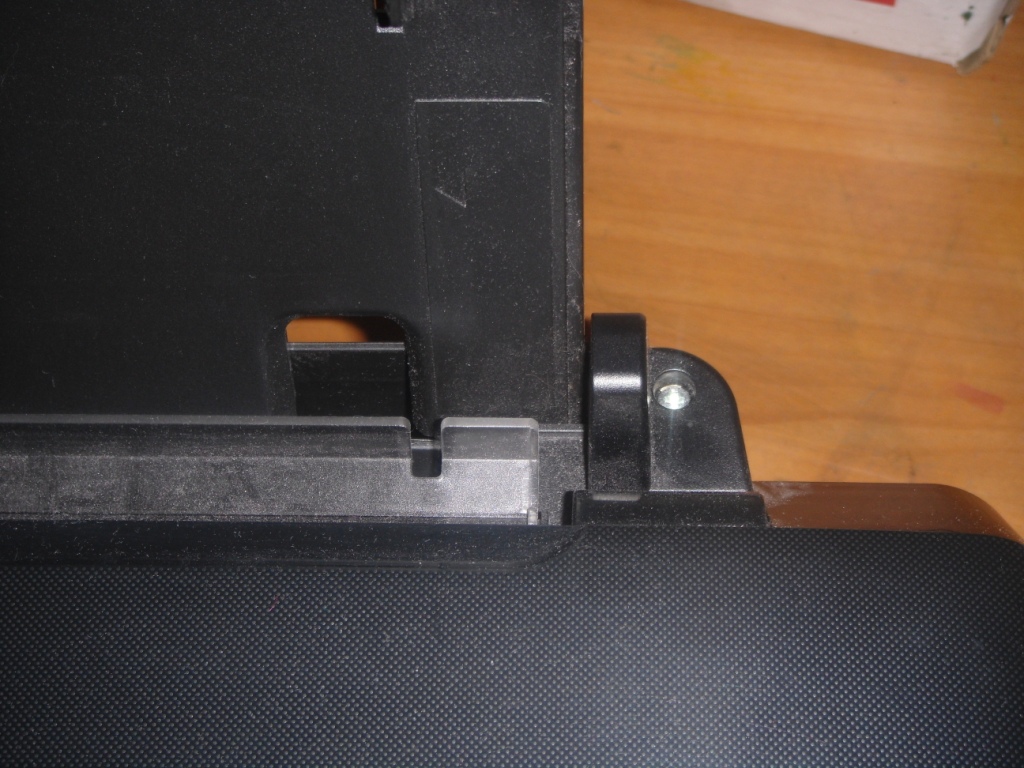

Что бы полностью разобрать МФУ, нужно открутить 4 болта и снять 4 защелки. 2 болта находятся покроям места, захвата бумаги рисунок 5,6, один болт находится под снятой панели рисунок 4, четвертый болт находится за шторкой рисунок 7,8.

Промывка головки Epson sx130

Рис 5.

Промывка головки Epson sx125, sx130

Рис 6.

Промывка печатающей головки Epson SX125, SX130

Рис 7.

Промывка печатающей головки Epson SX125, SX130

Рис 8.

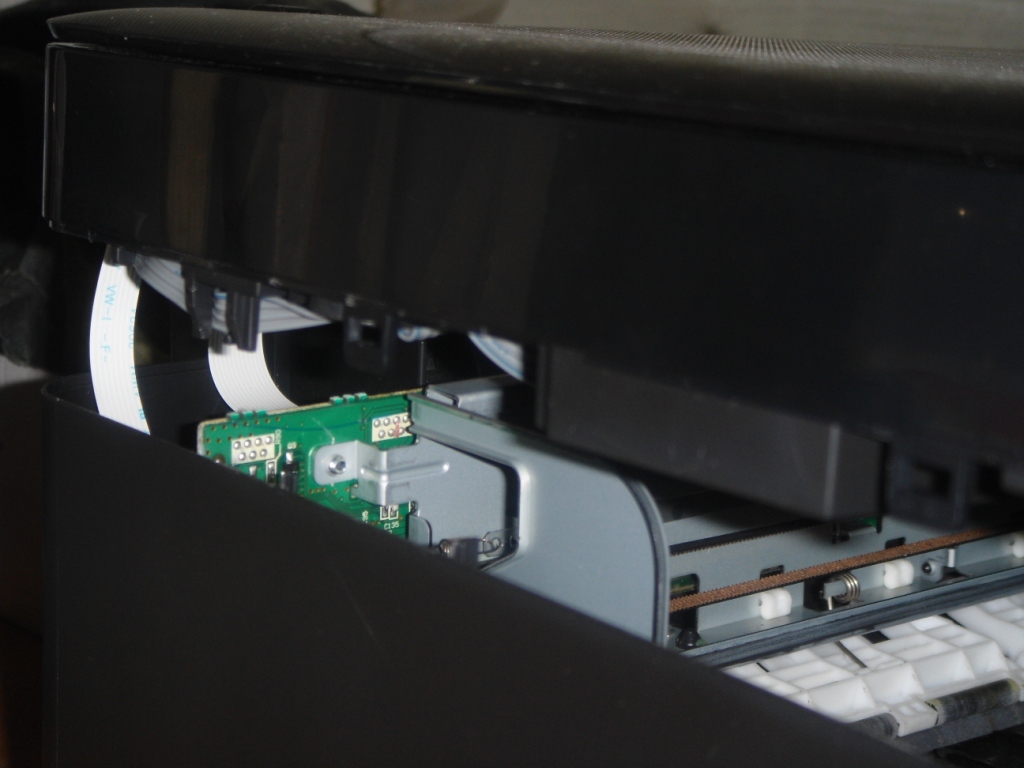

Четыре защелки расположены по краям принтера рисунок 9,10

Промывка печатающей головки Epson SX125, SX130

Рис 9.

Промывка печатающей головки Epson SX125, SX130

Рис 10.

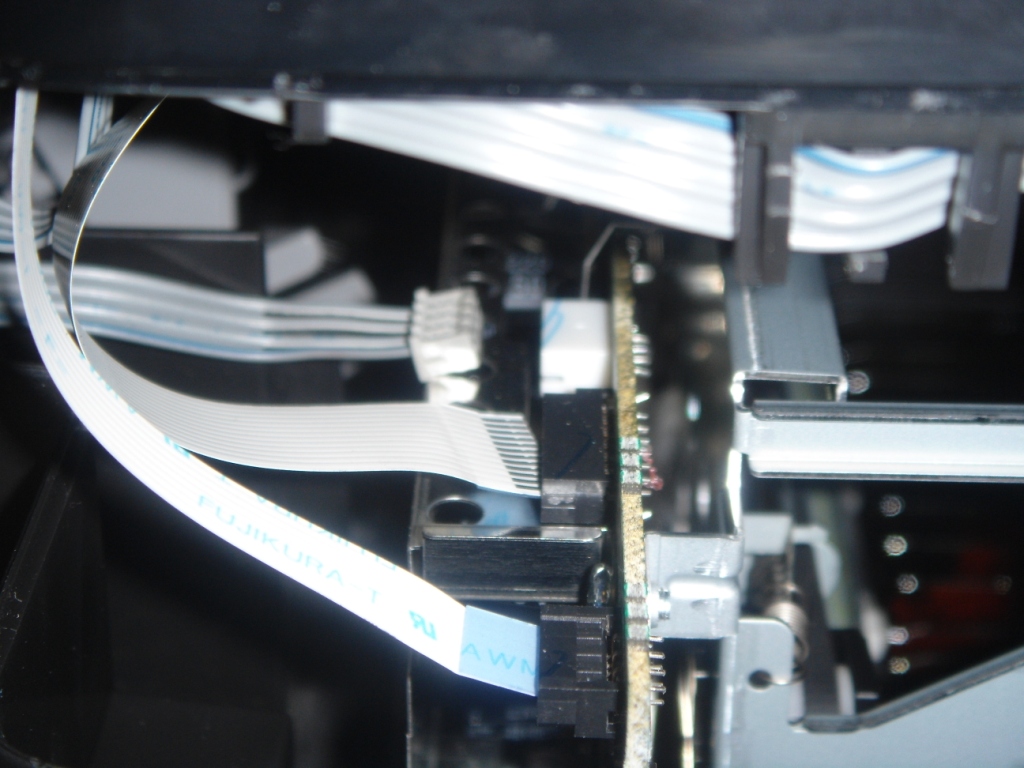

Отсоединяем 3 электронные шлейфа сканера рисунок 11

Промывка печатающей головки Epson SX125, SX130

Рис 11.

Отлаживаем сканер в сторону, теперь мы можем легко снять печатающую головку.

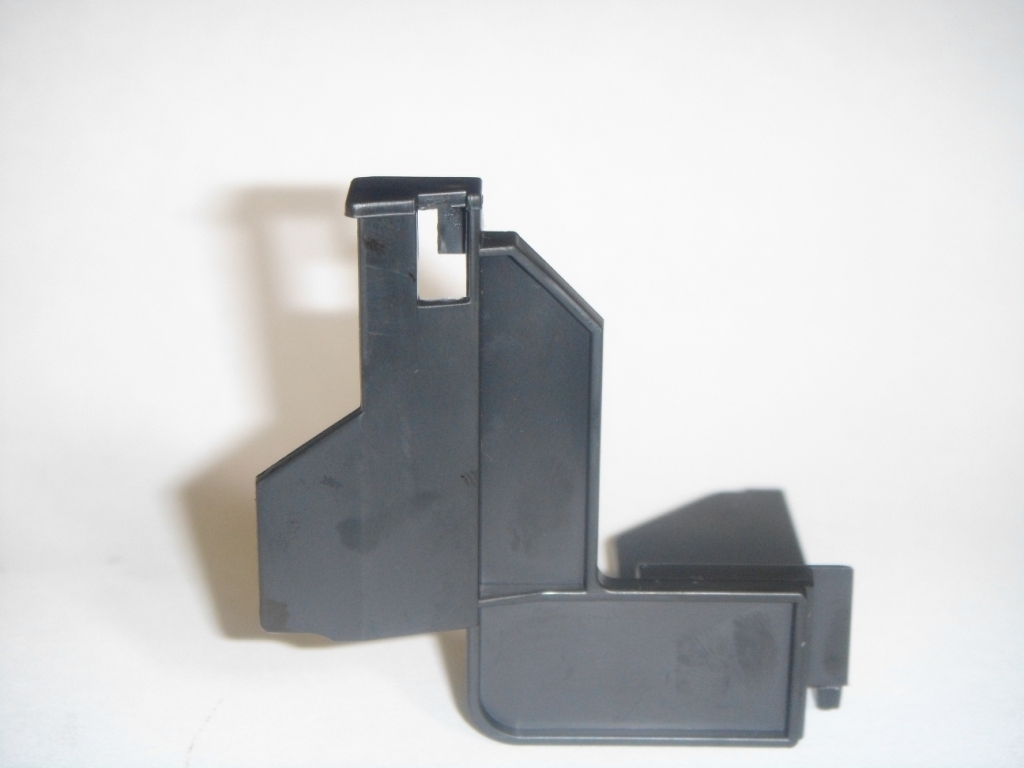

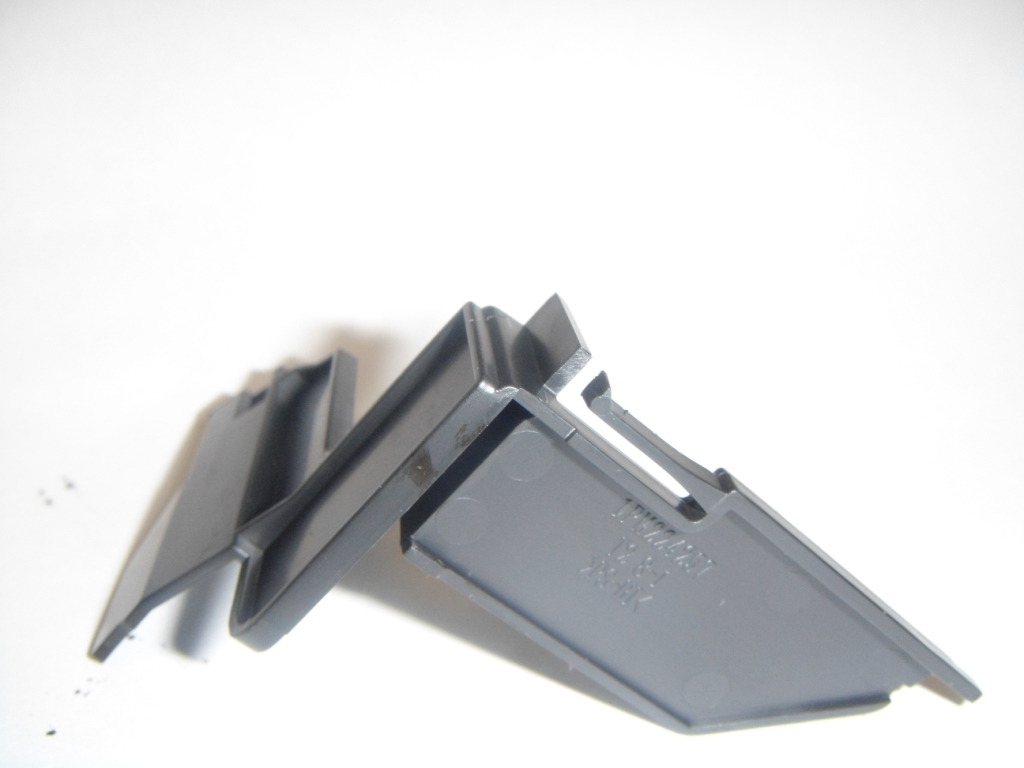

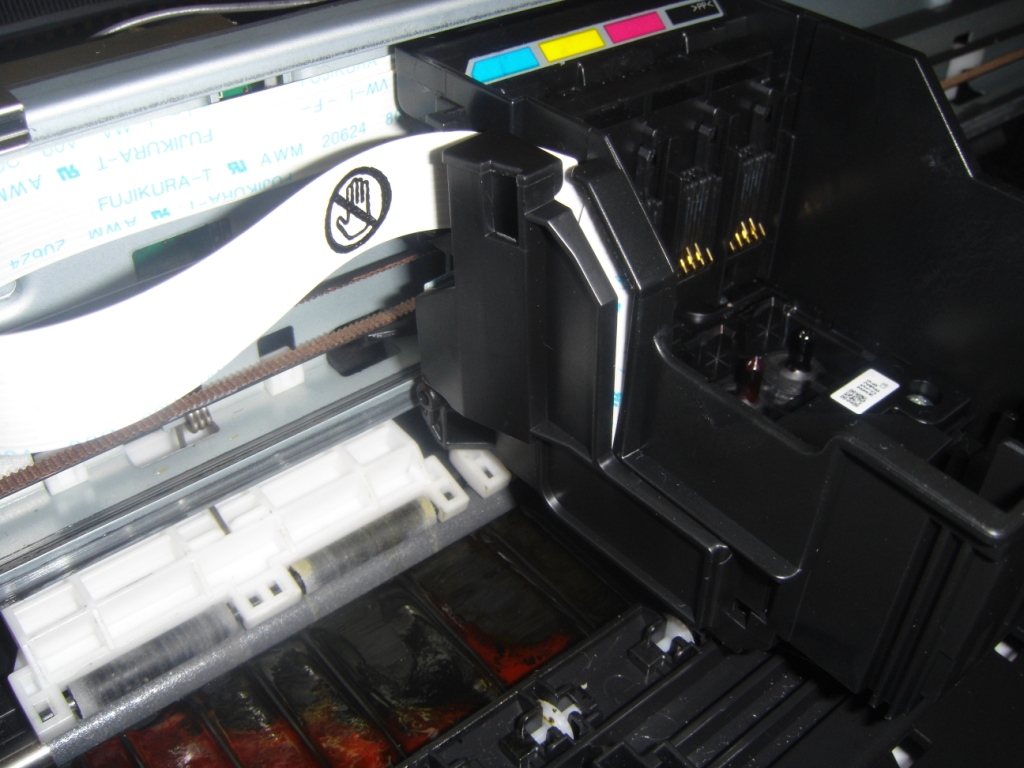

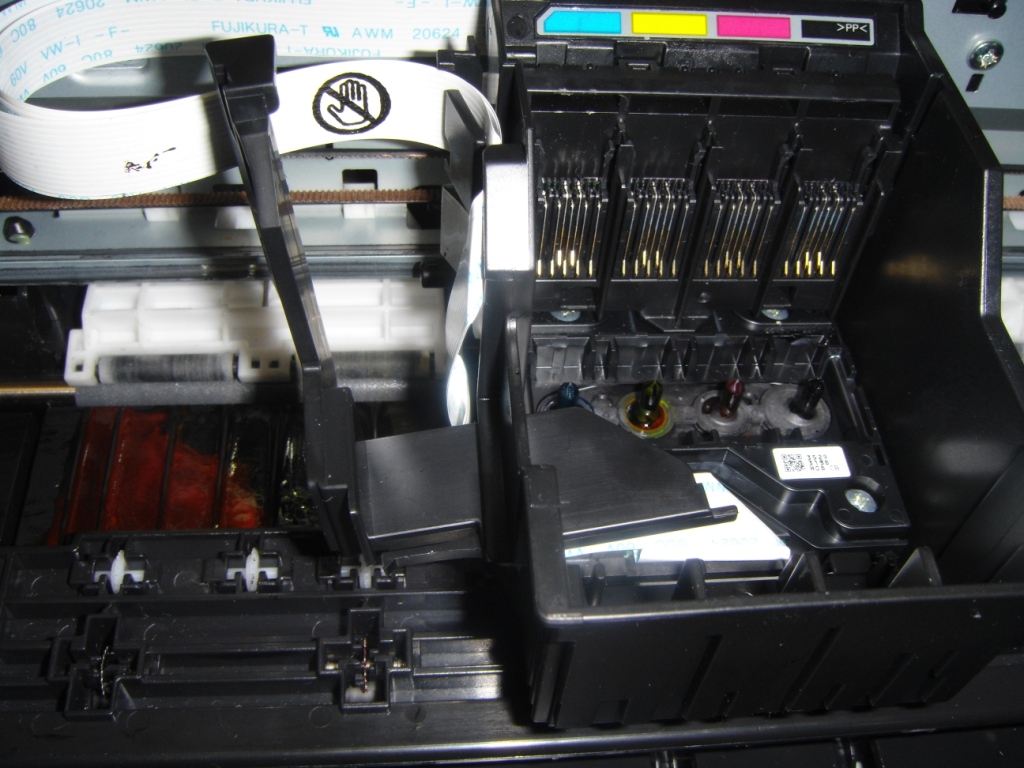

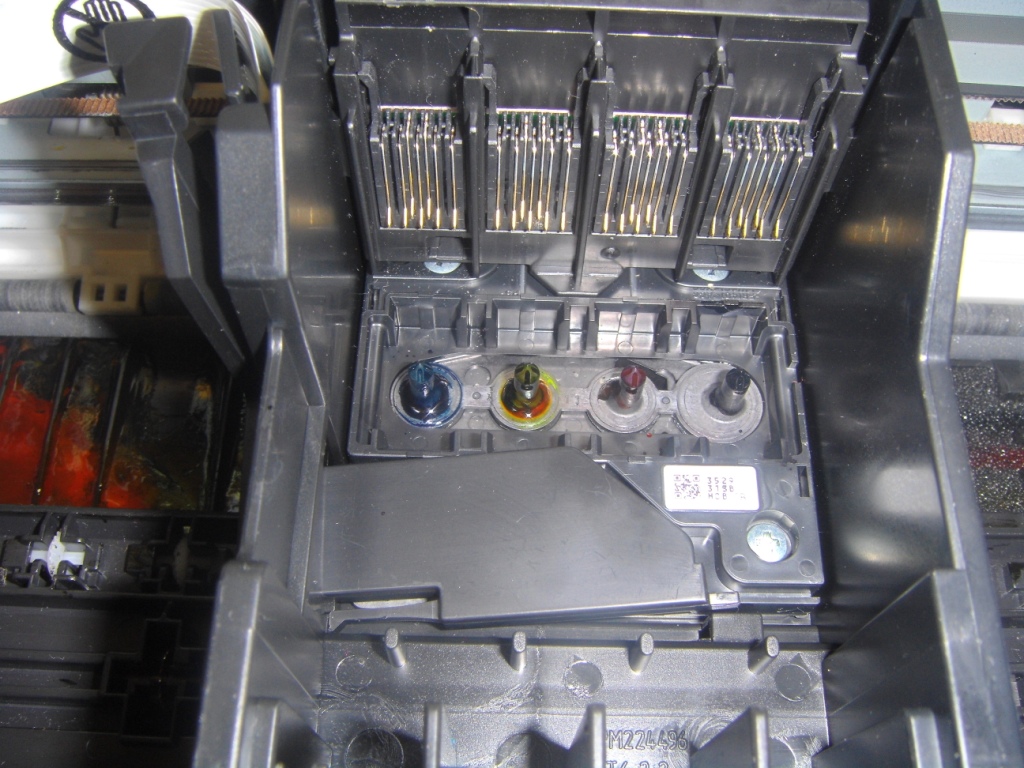

Для начала нужно снять боковую пластину, защищающую шлейф от механических воздействий рисунок 12, нужно надавить на защелку и аккуратно извлечь пластину, не повредив электронный шлейф рисунки 13,14,15,16.

Промывка печатающей головки Epson SX125, SX130

Рис 12.

Промывка печатающей головки Epson SX125, SX130

Рис 13.

Промывка печатающей головки Epson SX125, SX130

Рис 14.

Промывка печатающей головки Epson SX125, SX130

Рис 15.

Промывка печатающей головки Epson SX125, SX130

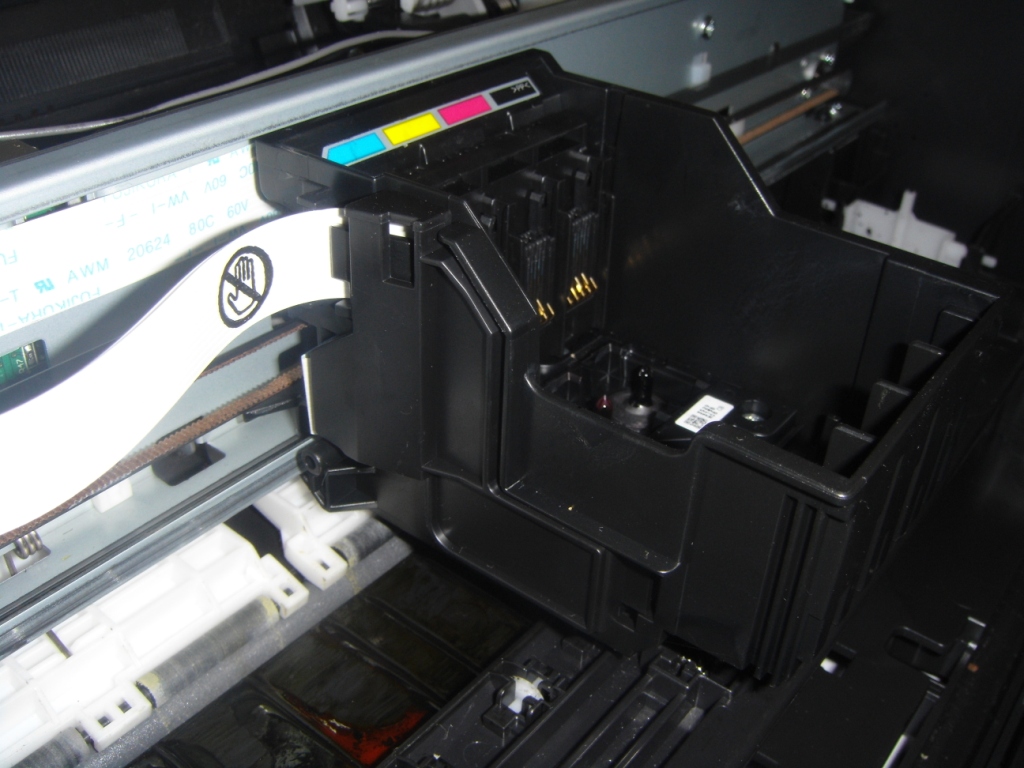

Рис 16.

Промывка печатающей головки Epson SX125, SX130

Рис 17.

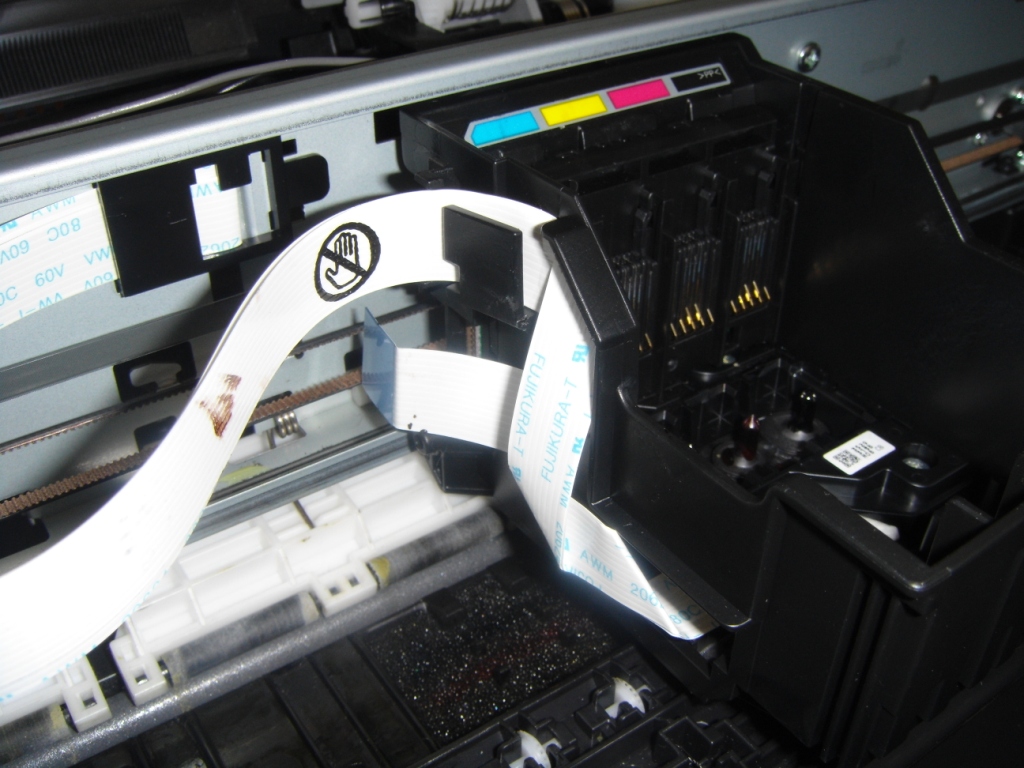

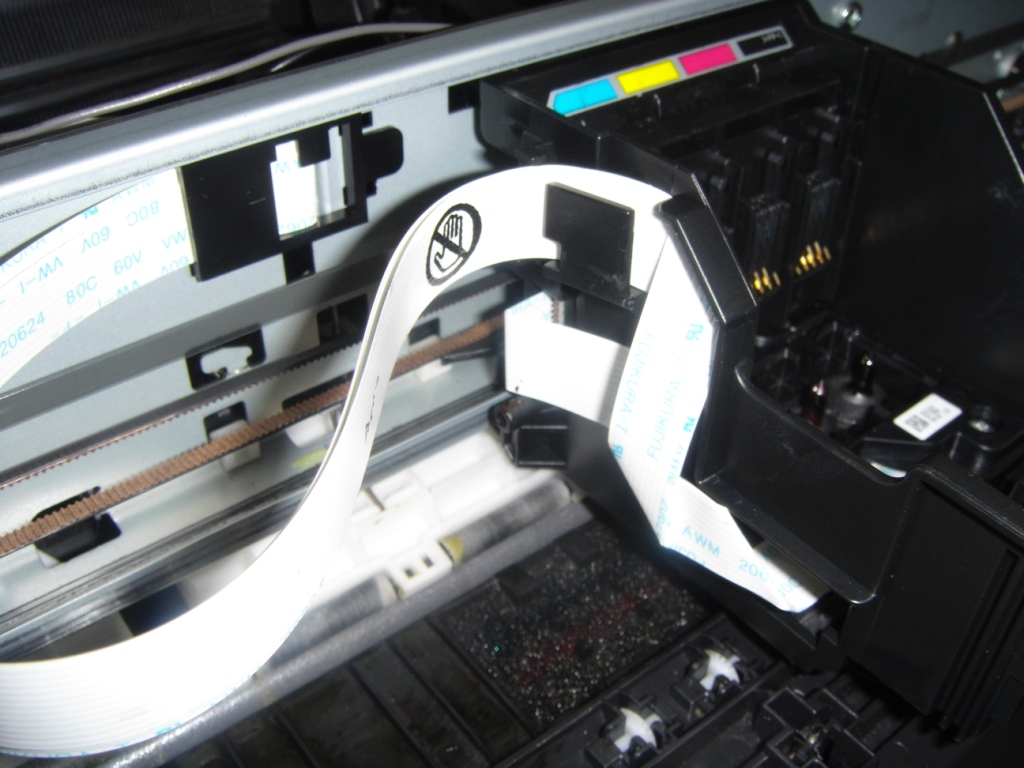

Отсоединяем шлейф, который ведет к плате определения чипов картриджа (иначе известного как CSIC) рисунки 18,19.

Промывка печатающей головки Epson SX125, SX130

Рис 18.

Промывка печатающей головки Epson SX125, SX130

Рис 19.

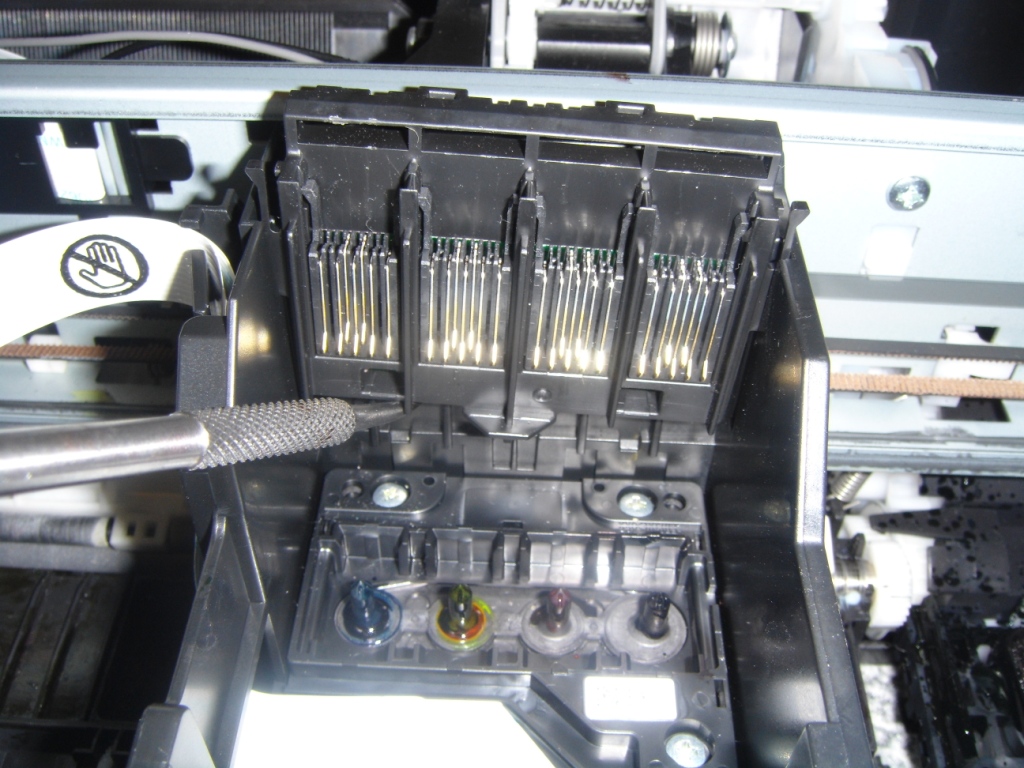

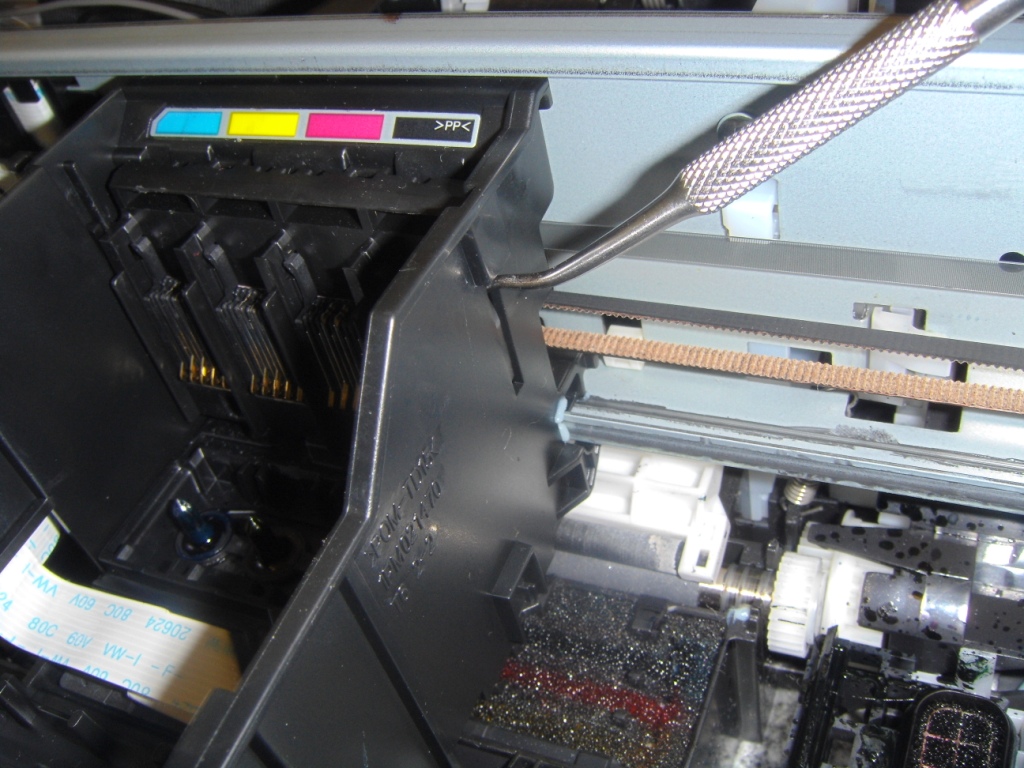

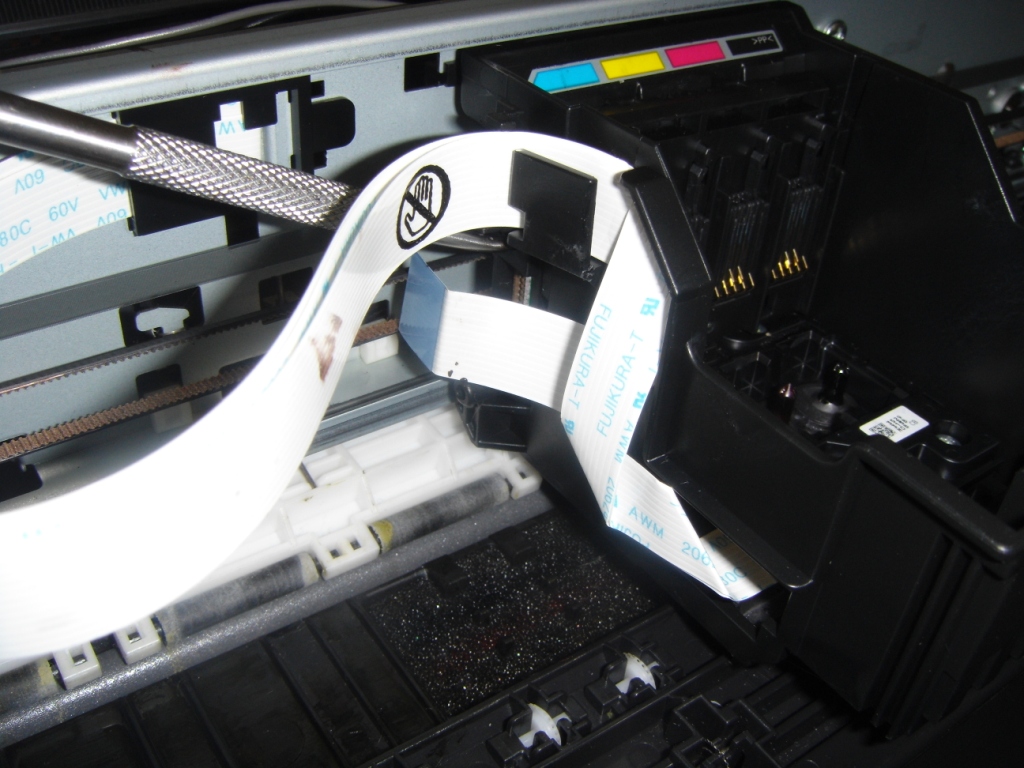

Для того, что бы снять CSIC нужно надавить на 2 защелки, которые расположены по краям каретки рисунки 20,21.

Промывка печатающей головки Epson SX125, SX130

Рис 20.

Промывка печатающей головки Epson SX125, SX130

Рис 21.

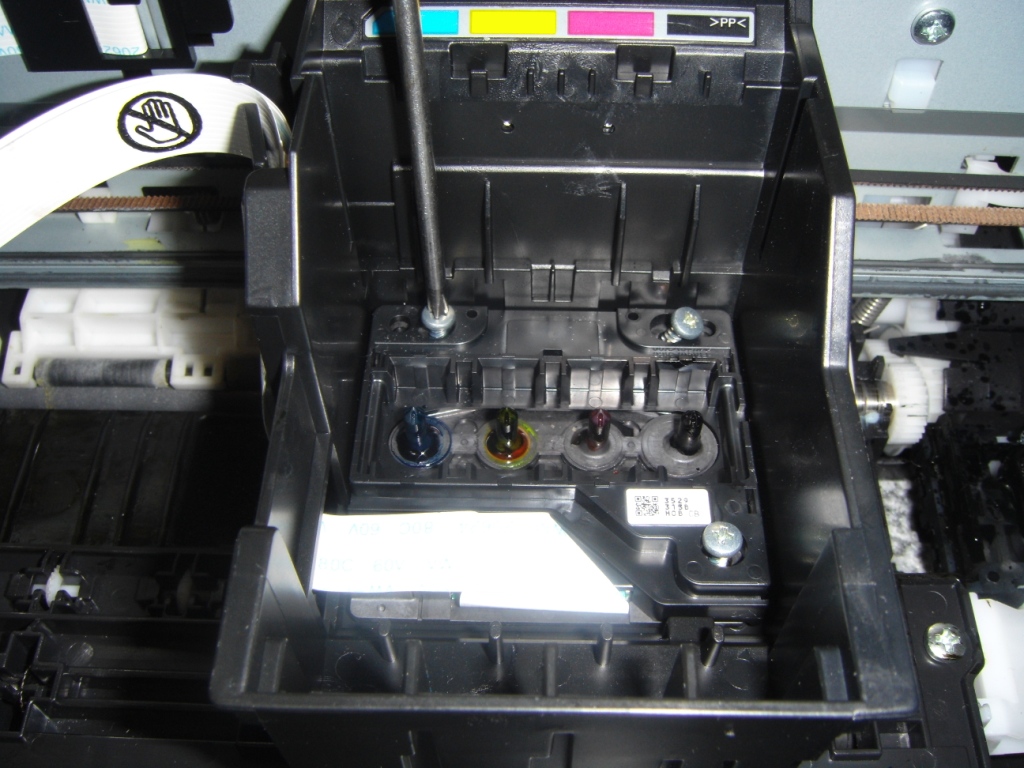

Снимаем CSIC и откручиваем 3 болта которые крепят печатающую головку к каретке рисунки 22,23.

Промывка печатающей головки Epson SX125, SX130

Рис 22.

Промывка печатающей головки Epson SX125, SX130

Рис 23.

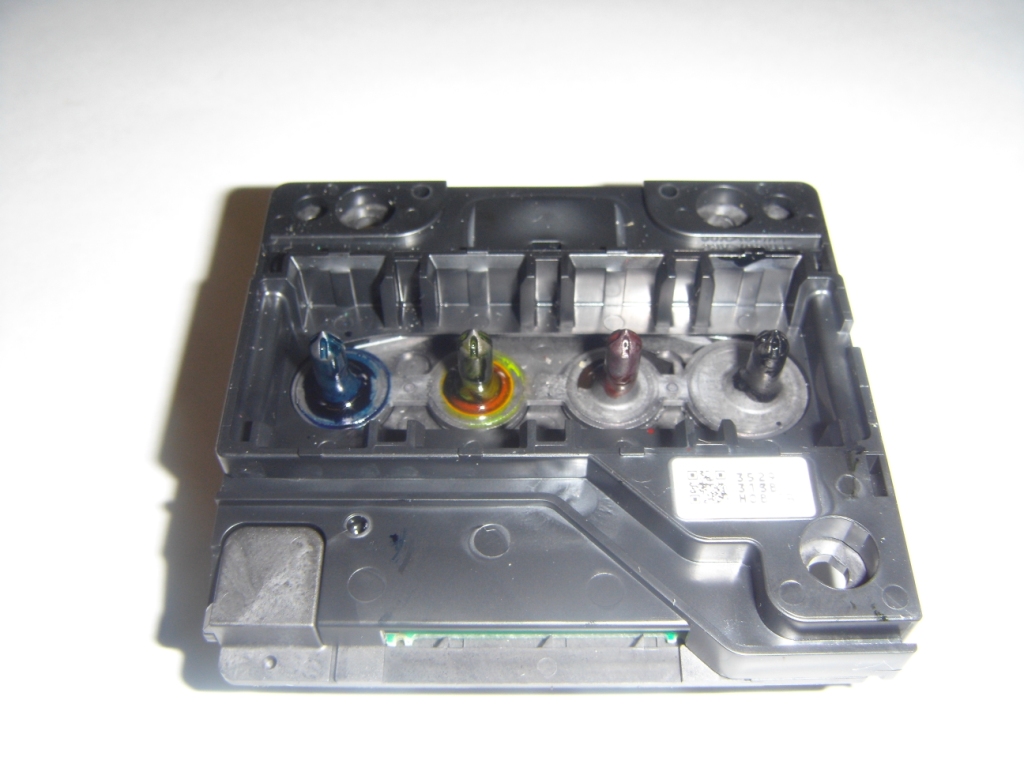

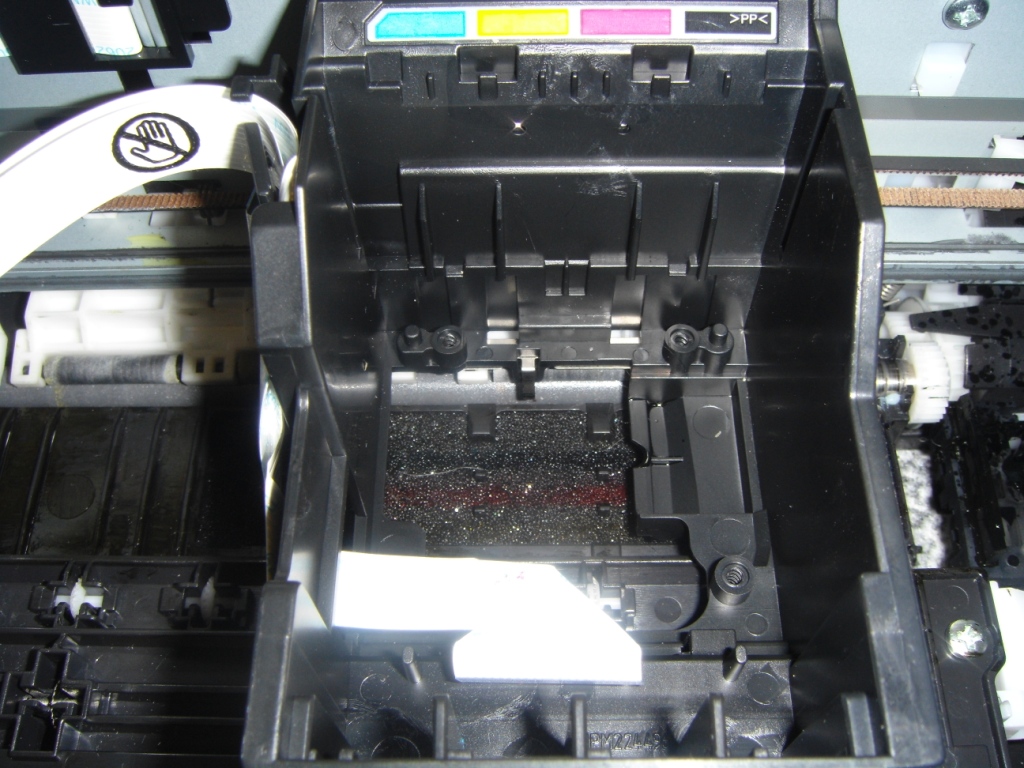

Снимаем электронный шлейф который подходит к печатающей головке и снимаем печатающую головку рисунок 24,25,26.

Промывка печатающей головки Epson SX125, SX130

Рис 24.

Промывка печатающей головки Epson SX125, SX130

Рис 25.

Промывка печатающей головки Epson SX125, SX130

Рис 26.

Первый этап, а именно разборка закончена, переходим к следующей стадии: прочистка печатающей головки.

Прочистка печатающей головки.

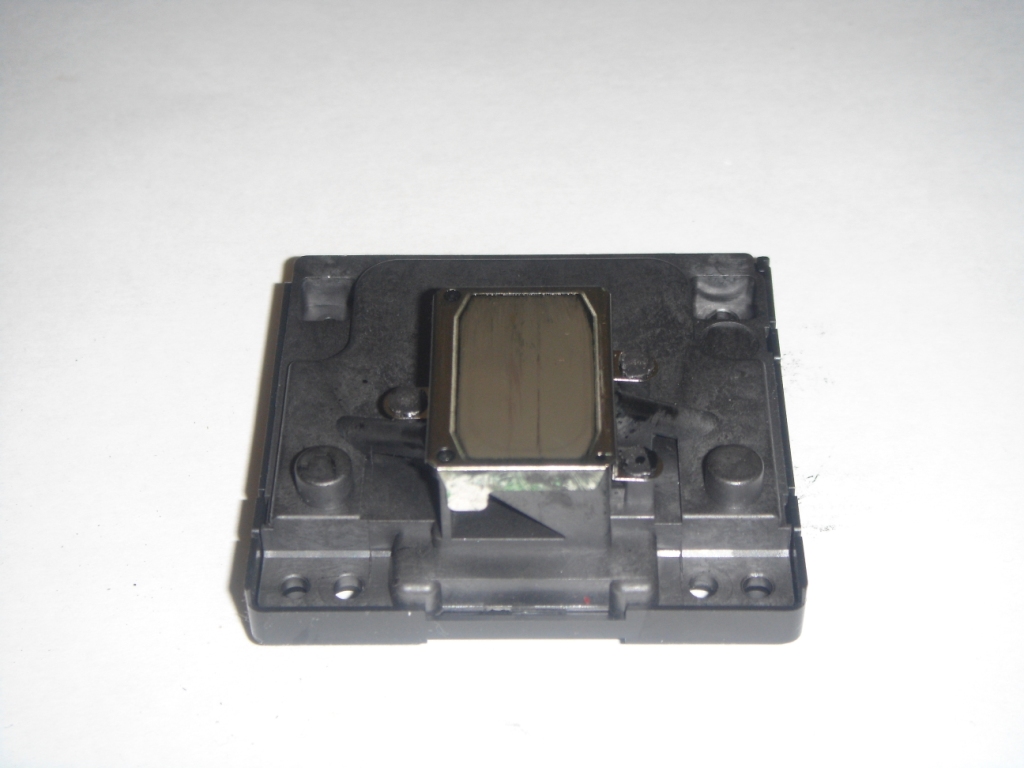

Сначала нужно очистить печатающую головку сухой чистой тряпкой, выкачиваем из печатающей головки остатки чернил, как показано на рисунке 27, проделываем эту операцию со всеми четырьмя цветами.

Промывка печатающей головки Epson SX125, SX130

Рис 27.

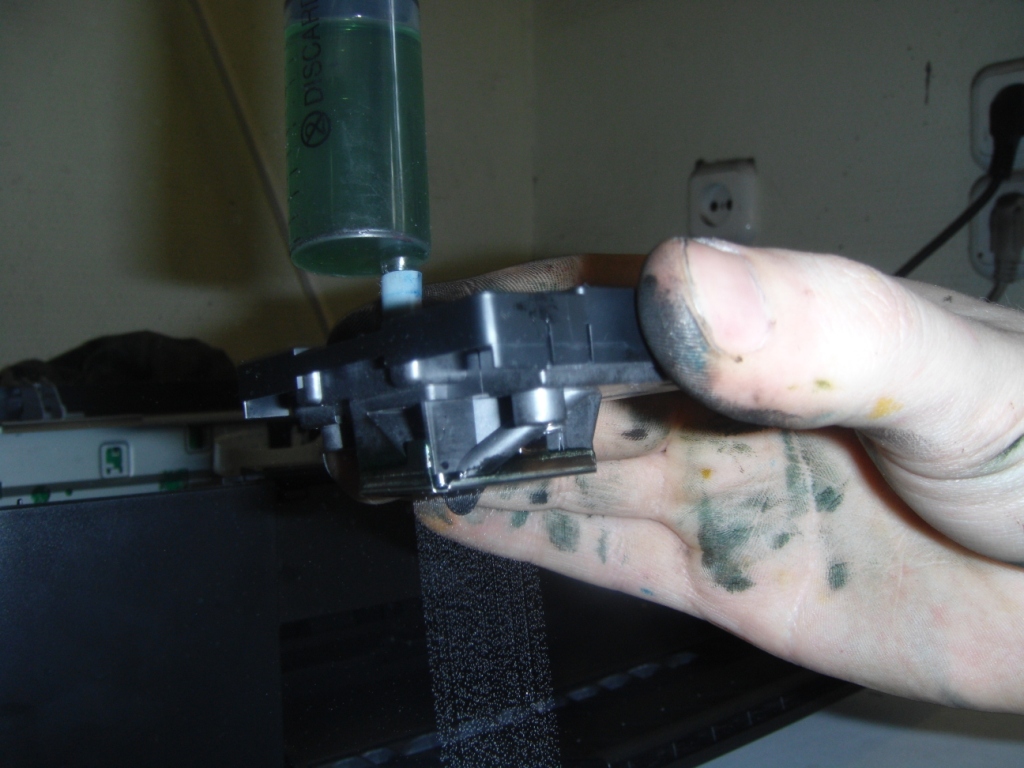

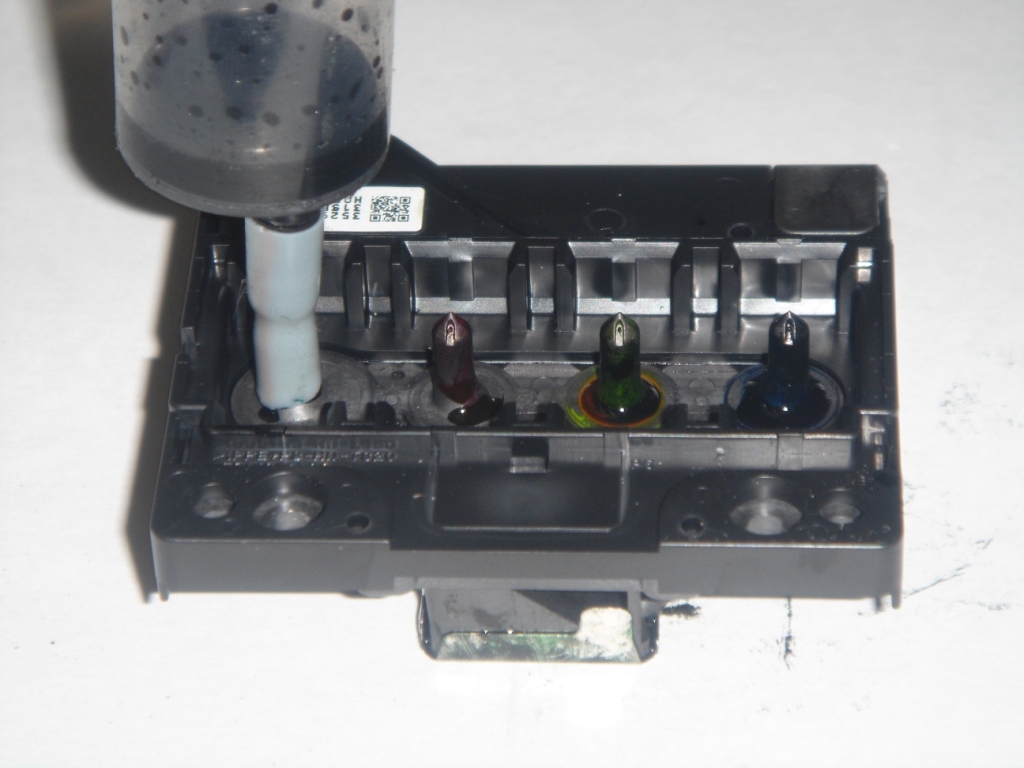

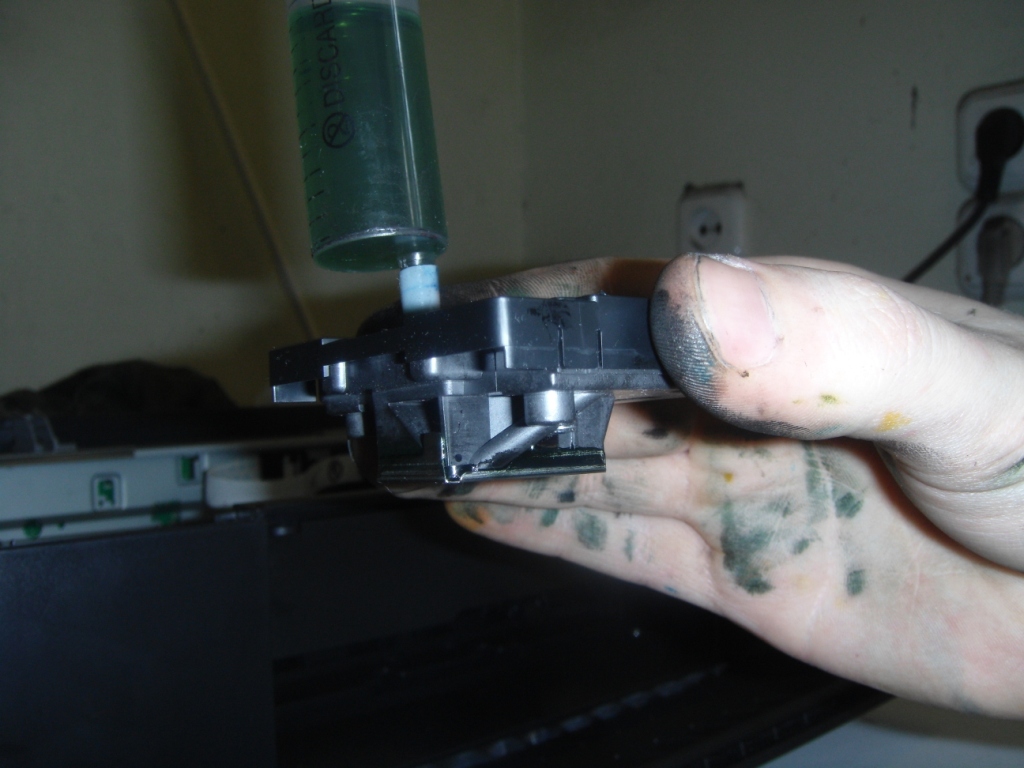

После того как выкачали всю краску из печатающей головки (рис 28) нужно взять другой чистый (!) шприц с промывочной жидкостью и вставить в сопло рисунок 29,30,31.

Промывка печатающей головки Epson SX125, SX130

Рис 28.

Промывка печатающей головки Epson SX125, SX130

Рис 29.

Промывка печатающей головки Epson SX125, SX130

Рис 30.

Промывка печатающей головки Epson SX125, SX130

Рис 31.

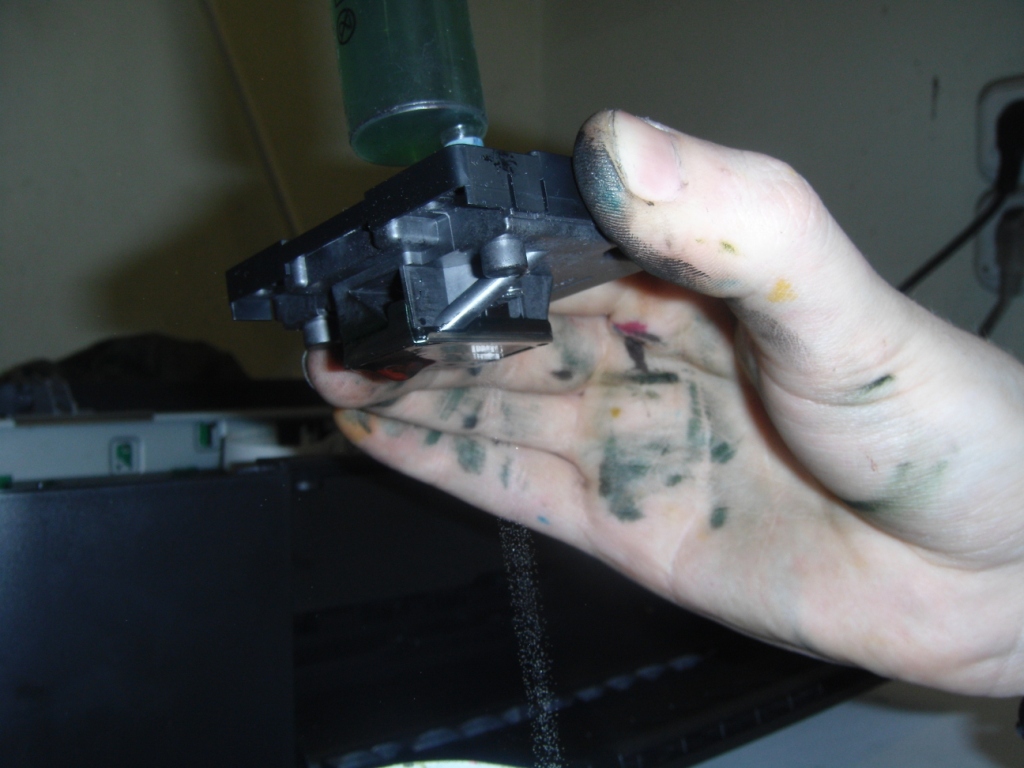

Подымаем печатающую головку вместе со шприцов и начинаем давить на поршень шприца. Смотрим, как вытекает промывочная жидкость из дюз, просто капает, прерывистая или не прерывистая “стенка”. Аккуратно снимаем шприц с промывочной жидкостью, вставить в сопло шприц которым вы откачивали в самом начале чернила из печатающей головки. После того как откачали промывочную жидкость, нужно опять вставить шприц с промывочной жидкостью и надавить на поршень. Нужно проделывать эти операции столько, сколько понадобится для того что бы “стенка” была ровной и непрерывной

В итоге у вас должно получиться, что на каждом из четырех цветов в печатающей головке были ровные “стенки”. После того, как вы убедились, что полностью прочистили все цвета, нужно полностью выкачать всю промывочную жидкость из печатающей головки. Так же необходимо следить, что бы на плату в печатающей головке не попадала влага, электроникой наверх (!) рисунок 32.

Промывка печатающей головки Epson SX125, SX130

Рис 32.

Нельзя вставлять печатающую головку с намоченной платой, это может привести к сгоранию печатающей головки, если у вас попала влага, то нужно обязательно высушить плату. Обычно это делается феном.

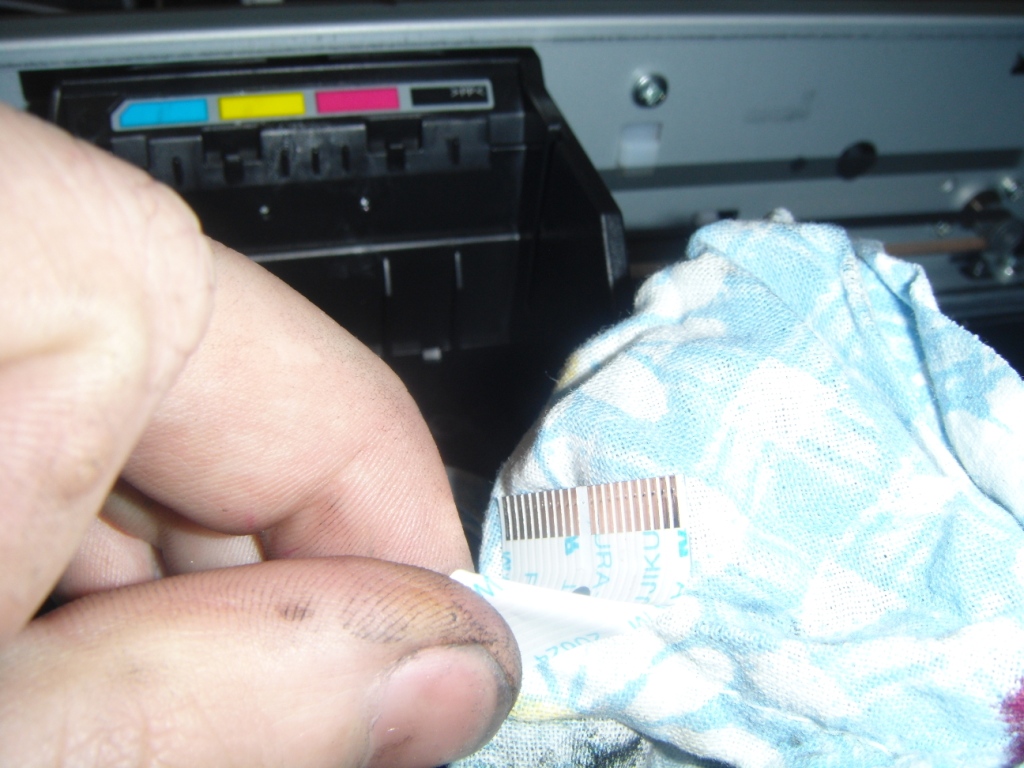

Лучше протереть печатающую головку сухой, чистой тряпкой, так же следует протереть контакты на электронном шлейфе, который подсоединяется к печатающей головке рисунок 33.

Промывка печатающей головки Epson SX125, SX130

Рис 33.

Второй этап, а именно прочистка печатающей головки закончена, переходим к следующей стадии: сборка принтера (МФУ).Если на шлейфа попадет влага то у вас может погореть предохранитель, транзисторы... можете подробно посмотреть в нашей статье Epson не видит картриджи.



Сборка принтера (МФУ).

Сборка идет в обратном порядке разборки принтера.

Подсоединяем электронный шлейф к печатающей головке как на рисунке 34.

Промывка печатающей головки Epson SX125, SX130

Рис 34.

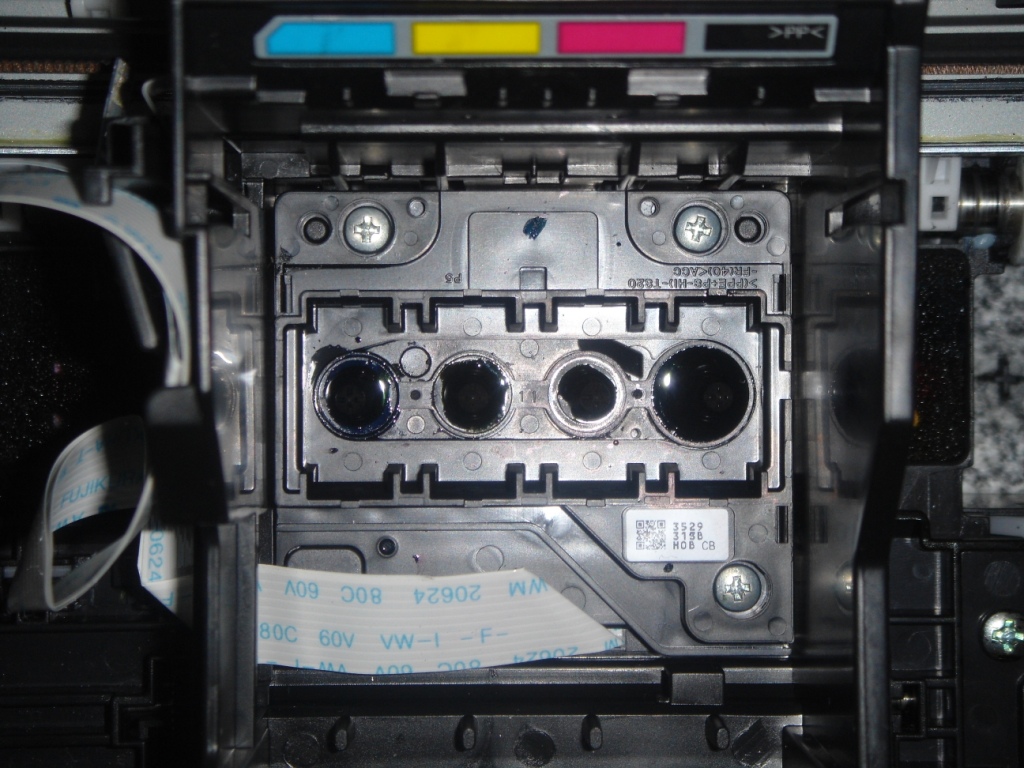

Печатающую головку возвращаем обратно на свое место в каретке и прикручиваем 3 болтами как на рисунке 35.

Промывка печатающей головки Epson SX125, SX130

Рис 35.

Вставляем на место плату определения чипов, электронный шлейф предварительно очищаем сухой чистой тряпкой и вставляем, как показано на рисунке 36.

Промывка печатающей головки Epson SX125, SX130

Рис 36.

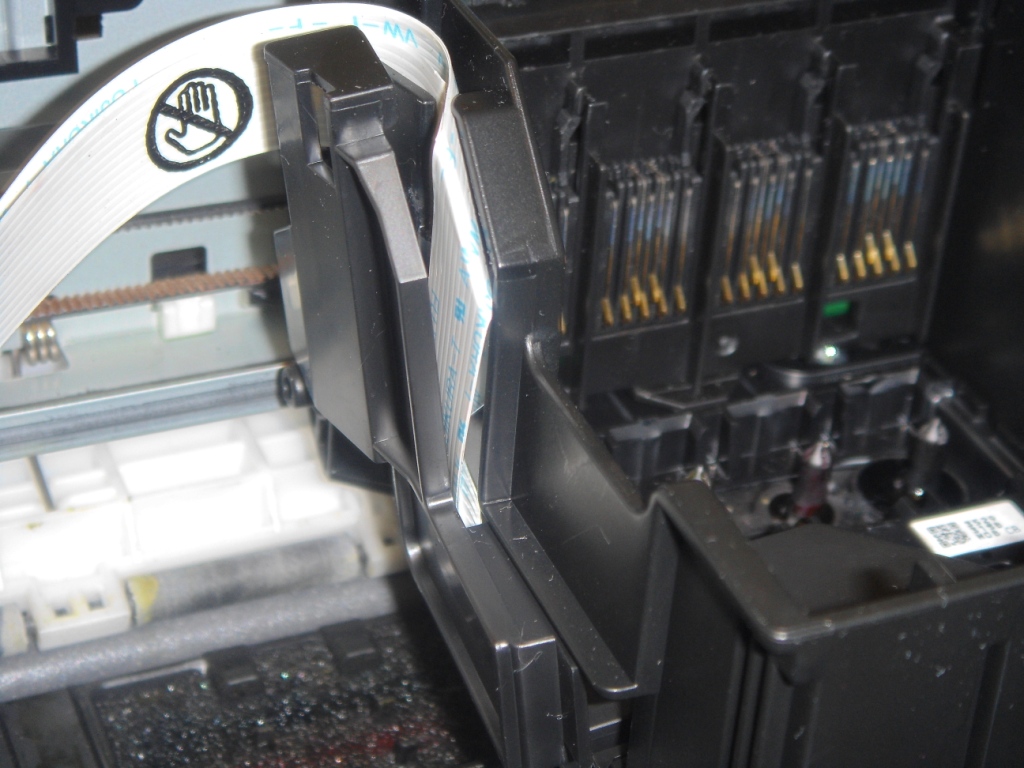

Защелкиваем на место пластину, защищающий электронный шлейф как показано на рисунке 37,38.

Промывка печатающей головки Epson SX125, SX130

Рис 37.

Промывка печатающей головки Epson SX125, SX130

Рис 38.



Каретка полностью собрана, можно приступать к сборке МФУ.

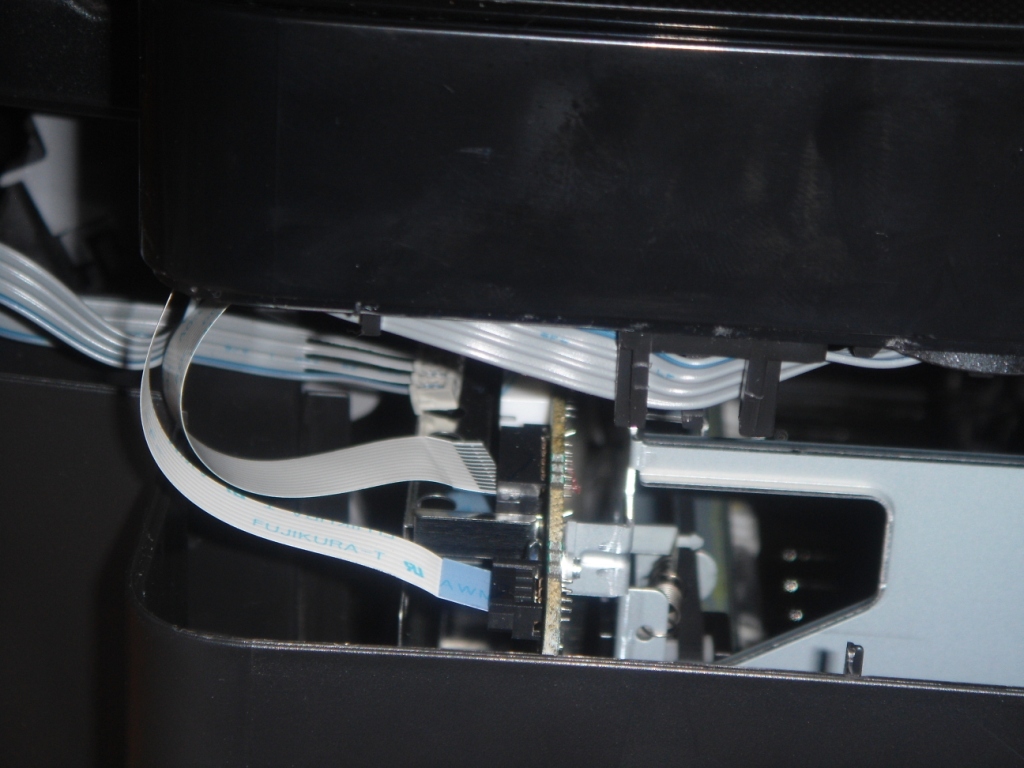

Устанавливаем сканер на свое место, подсоединив три электронных шлейфа, как показано на рисунке 39.

Промывка печатающей головки Epson SX125, SX130

Рис 39.

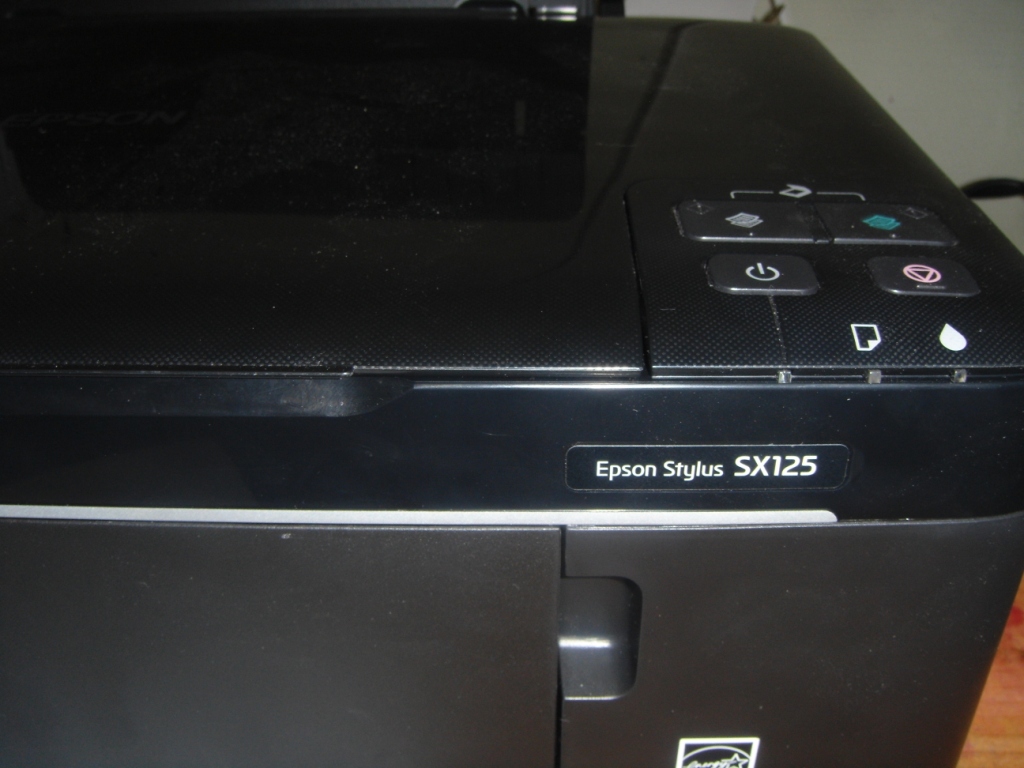

Прикручиваем 4 болта на место. Устанавливаем панель с кнопками, подсоединив шлейф как показано на рисунке 40,41.

Промывка печатающей головки Epson SX125, SX130

Рис 40.

Промывка печатающей головки Epson SX125, SX130

Рис 41.



Включаем, делаем 2 прочистки печатающей головки, печатаем тест дюз. Если какие-то дюзы не пропечатывают, то возможно вы не до конца прочистили, т.е. у вас не было ”стенки”, если вы все делали по статье, то возможно в печатающей головке оказался воздух, для того что бы воздух вышел нужно дать отстоятся 2-4 часа принтеру.
