Epson не видит картриджи

Epson не видит картриджи - решение проблемы в картинках



Диагностика

Для начала нужно определить симптомы принтера.

Неисправность может быть - в чипах ( поставьте новый, желательно заведомо исправный), в CSIC, или в плате

CSIC

Если при включении загорается индикатор “капелька”, который символизирует, что нет картриджа или закончились чернила. При нажатии на кнопку над индикатором, принтер покажет, что всех картриджей нет, хотя у вас установлены все картриджи. Выньте один, любой картридж и нажмите на кнопку над горящим индикатором, каретка должна выйти в свое исходное положение, но индикатор “капелька” не перестанет гореть, нажимаем еще на кнопку, но теперь принтер покажет что нет того картриджа который вы вынули. Т.е. когда в принтере все картриджи, принтер показывает что нет ни одного картриджа, а когда не хватает одного картриджа, то принтер показывает что нет одного его.

Причины, по которым у вас может сгореть предохранитель

Залитая чернилами печатающая головка, влага в электронной части, сгоревшая головка. Скачек напряжения, выдергивание шнура питания при работающем принтере, выдергивание электронных шлейфов при включенном принтере ( особенно на головку) , загрязнение или деформация контактов на электронном шлейфе в принтере.

При выше перечисленных ситуациях на плате горит предохранитель подающий питание на CSIC и печатающую головку



Если у вас сгорел предохранитель не стоит бросать перемычку и сразу запускать принтер.

Надо найти причину, по которой у вас возникло повышенное напряжение и устранить её.

Взамен предохранителя можно посадить перемычку или 100 Ом-планарный предохранитель.

Взамен транзисторов можно посадить аналоги, но я так и не смог добиться стабильной работы и поэтому использую оригиналы. Купить можно у нас

Примерные параметры транзисторов

Так же в интернет магазине вы можете приобрести новые платы на Epson.

Ниже приведем примеры плат от принтеров Epson Stylus Photo T50 или Epson Stylus Photo P50 или Epson Stylus Photo R290, Epson Stylus Photo R270, Epson Stylus S22, МФУ Epson Stylus SX125 или Epson Stylus SX130, Epson Stylus TX117 или Epson Stylus TX119, Epson Expression Home XP-103, Epson Stylus SX430W, Epson Stylus Photo RX 610, Epson Stylus Photo PX730WD или Epson Artisan 730, Epson Stylus CX3700, Epson Stylus C87, Epson Stylus Photo RX 700,  Epson Stylus Photo RX 500,  Epson Stylus CX3500, Epson Stylus Photo 1410, Epson Stylus Photo R1800, Epson Expression Home XP33, Epson Stylus Photo TX650, Epson stylus Photo R800, Epson Stylus CX4900 .

Epson Stylus Photo T50: предохранитель F2.

На рисунке 1 показана плата от Epson Stylus Photo T50, мультиметр показывает что предохранитель неисправен.

Плата Т50

(рис1)

Рисунок 2 показывает предохранитель F2 крупным планом.

F2 epson

(рис2)

На рисунке 3 показан замененный, новый предохранитель.

поменяли пред

(рис3)

На рисунке 4 мультиметр показывает его сопротивление.

звоним пред

(рис4)

Epson Stylus Photo T50: транзисторы ТТ3043; ТТ3034.

Рисунке 5 показывает транзисторы ТТ3043; ТТ3034. крупным планом.

Epson транзистор

(рис5)

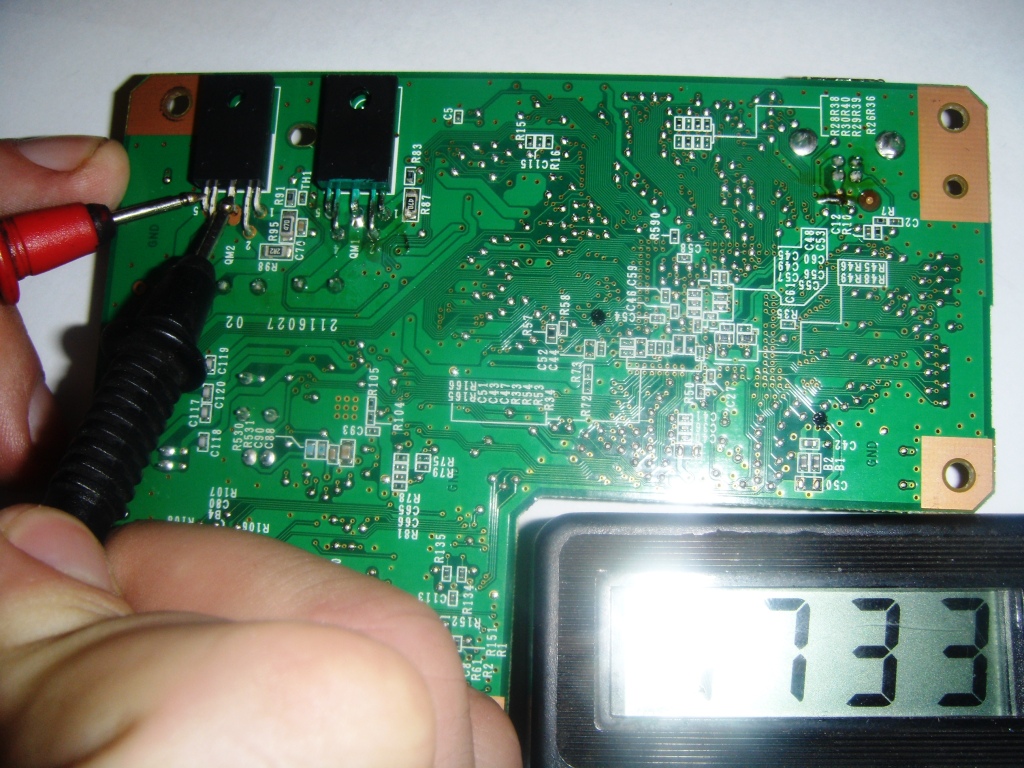

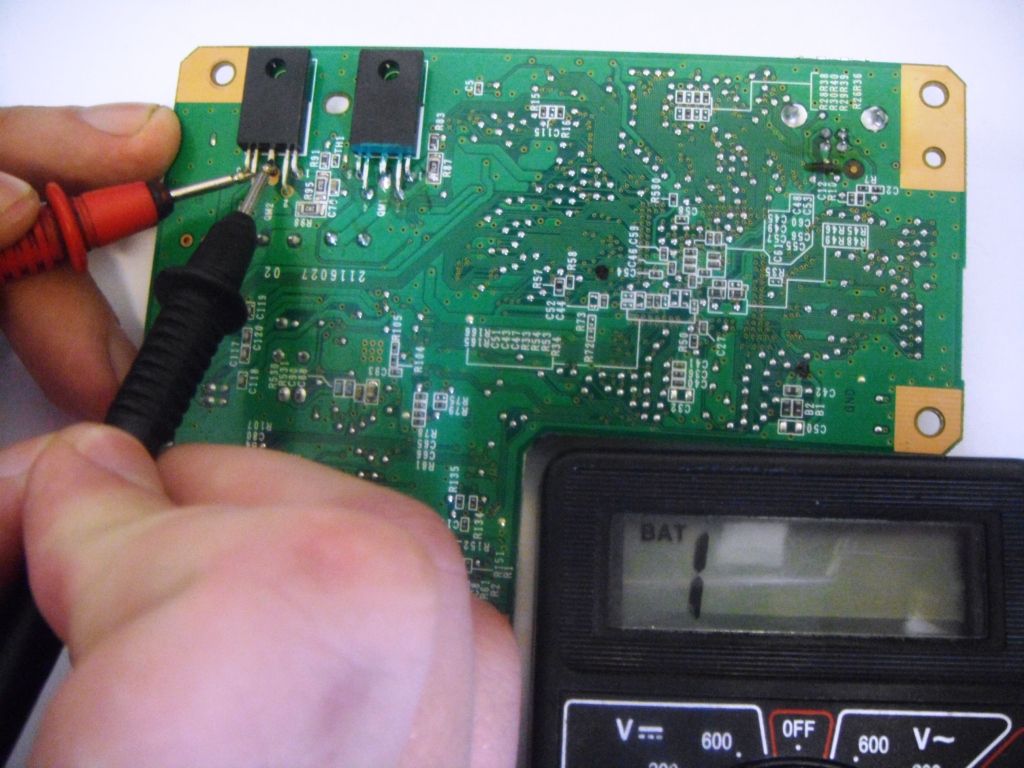

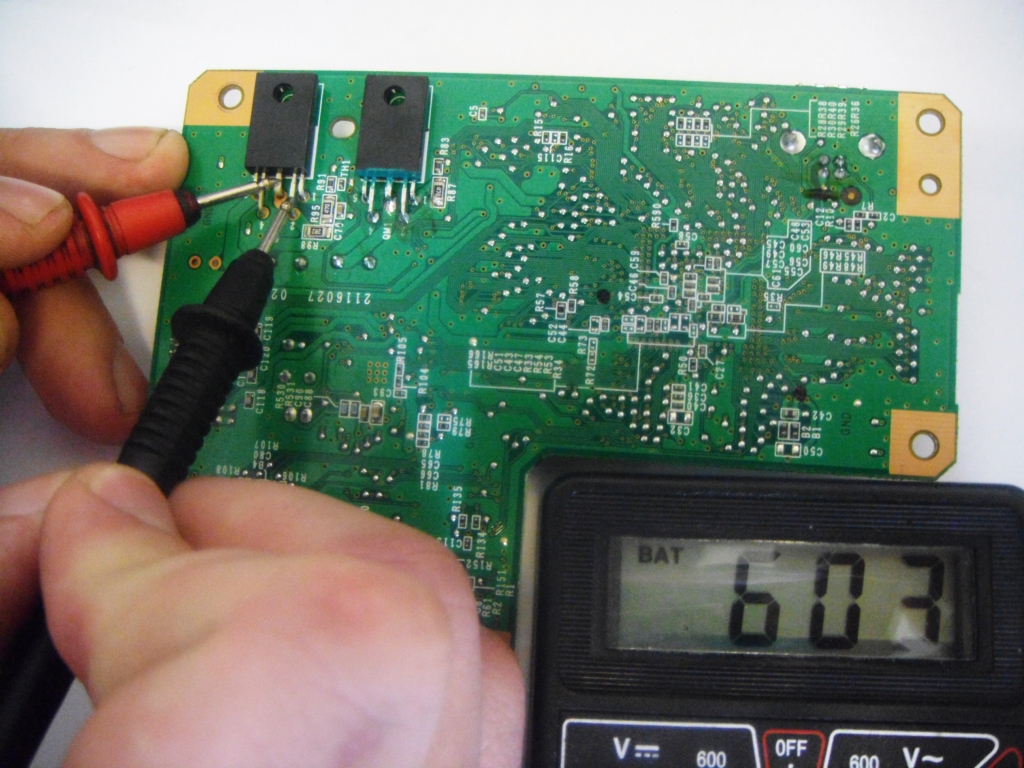

На рисунках 6,7,8,9,10 показаны примеры прозвона ног транзисторов ТТ3043; ТТ3034, позваниваем от средней к другим четырем ногам.

звоним транзистор

(рис6)

звоним транзисторы

(рис7)

звоним транзистор

(рис8)

звоним транзистор

(рис9)

звоним транзистор

(рис10)

Второй транзистор прозваниваются точно так же, у нас транзисторы целые, перепайка не нужна.



Epson Stylus Photo R270: предохранитель F2.

На рисунке 11 показана плата от Epson Stylus Photo Photo T50, мультиметр показывает, что предохранитель неисправен.

r270 f2

(рис11)

На примере принтера Epson Stylus Photo T50 мы показали замену предохранителя, на следующей фотографии подпаяли проводок рисунок 12.

предохранитель Epson

(рис12)

Epson Stylus Photo R270: транзисторы A2098 и C6082.

На рисунках 13,14,15 показаны примеры прозвона ног транзисторов A2098 и C6082.

транзистор epson

(рис13)

транзистор epson

(рис14)

транзистор epson

(рис15)

Все транзисторы прозваниваются точно так же, у нас транзисторы целые, перепайка не нужна.



Epson Stylus S22: предохранитель F1.

Рисунок 16 показывает предохранитель F1 крупным планом.

s22 f1

(рис16)

На рисунке 17 мультиметр показывает его сопротивление.

s22 предохранитель

(рис17)

Предохранитель целый, замена не нужна, если у вас мультиметр показывает значение 1 как у предыдущего принтера Epson Photo T50 рисунок1, то требуется замена предохранителя.

Epson Stylus S22: транзисторы С6017,А2169.

На рисунках 18,19,20 показаны примеры прозвона ног транзисторов С6017,А2169.

транзистор s22

(рис18)

транзистор s22

(рис19)

(рис20)



Epson Stylus SХ125: предохранитель F2.

Рисунок 21 показывает предохранитель F2 крупным планом.

sx125 f2

(рис21)

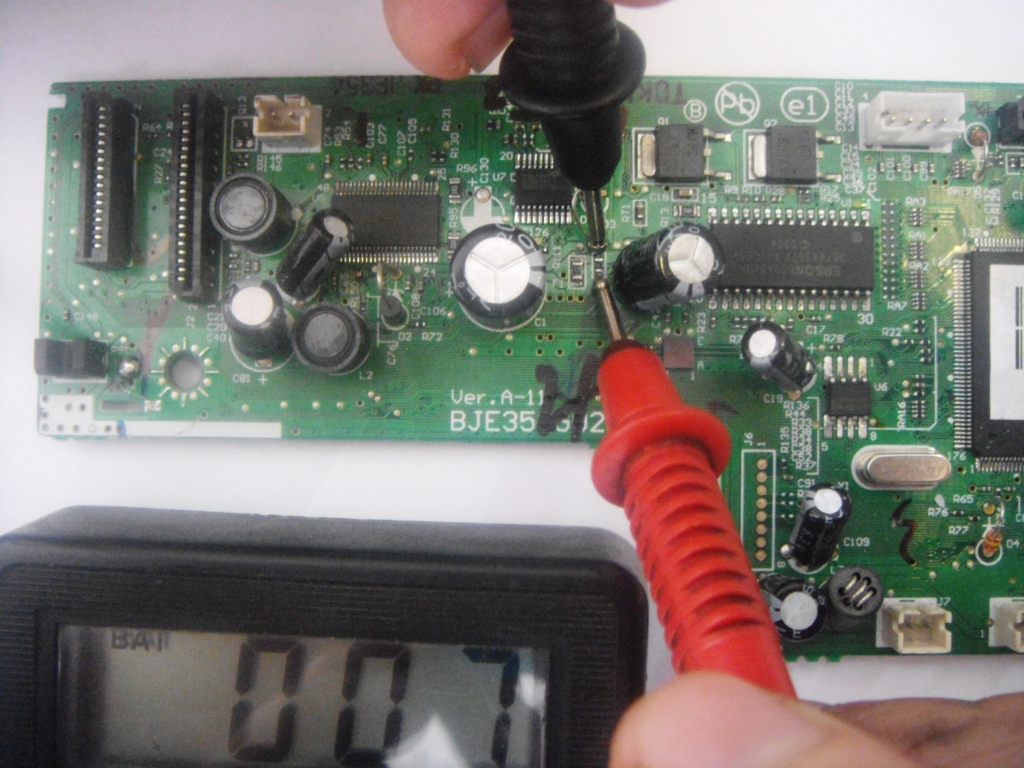

На рисунке 22 мультиметр показывает его сопротивление.

предохранитель sx125

(рис22)

Предохранитель целый, замена не нужна, если у вас мультиметр показывает значение 1 как у предыдущего принтера Epson Photo T50 рисунок 1, то требуется замена предохранителя.

Epson Stylus SХ125: транзисторы С6017,А2169.

Транзисторы проверяются точно так же как на принтере Epson Stylus S22.



Epson Stylus CX7300: предохранитель F1 рисунок 23.

(рис23)

Epson Stylus CX7300: транзисторы A2098 и C6082 рисунок 24.

cx7300 транзисторы

(рис24)

Epson Stylus SX235W: предохранитель F1 рисунок 25.

Предохранитель Epson SX235W

(рис25)

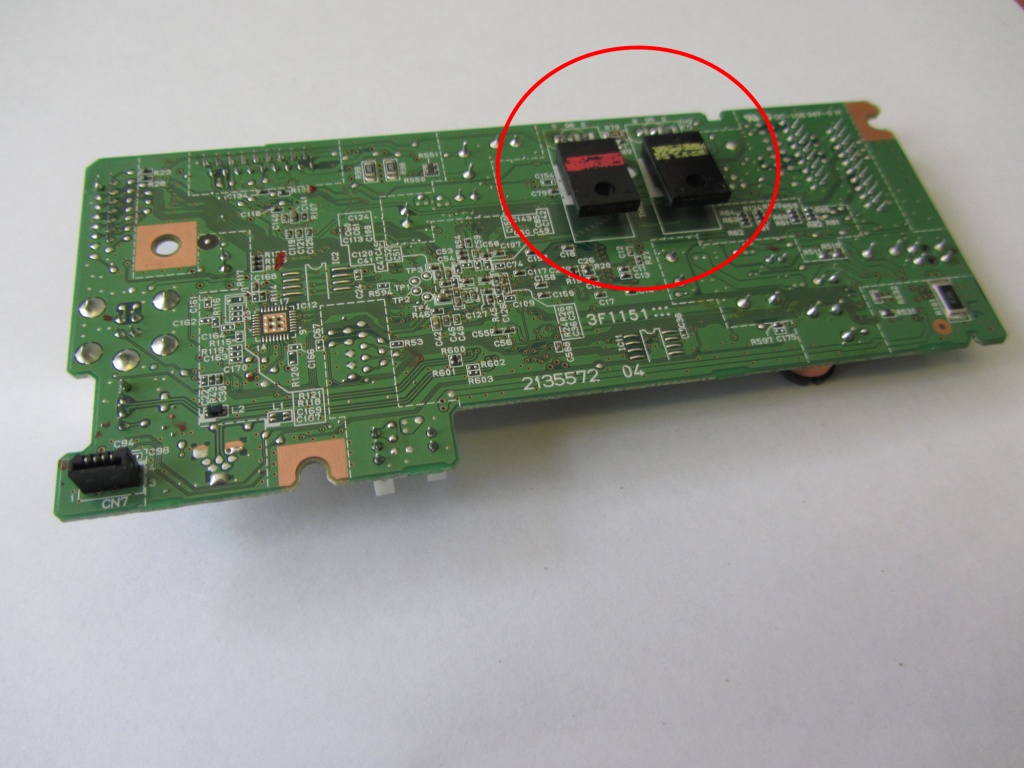

Epson Stylus SX235W: транзисторы A2222 и C6144 рисунок 26.

Транзисторы А2222 и С 6144

(рис26)

Epson Stylus CX4300: транзисторы C6017 и A2169 и предохранители F1 и F2 рисунок 27.

Транзисторы C6017 и A2169 и предохранители F1 и F2

(рис27)

Epson Stylus TX117: транзисторы С6017,А2169 и предохранители F1 рисунок 28.

Транзисторы C6017 и A2169 и предохранители F1 Epson TX117

(рис28)

Epson Stylus XP-103: транзисторы С6144, А2222 рисунок 29.

Транзисторы C6144 и A2222  Epson XP-103

(рис29)

Epson Stylus XP-103: предохранитель F1, рисунок 30.

Предохранитель F1 Epson XP-103

(рис30)

Epson Stylus SX430W: транзисторы С6144, А2222 рисунок 31.

Транзисторы C6144 и A2222  Epson SX430W

(рис31)

Epson Stylus SX430W: предохранитель F1, рисунок 32.

Предохранитель F1 Epson SX430W

(рис32)

Epson Stylus Photo RX610: предохранитель F2, рисунок 33.

Предохранитель F2 на плате Epson RX610

(рис33)

Epson Stylus Photo RX610: транзисторы SA2210ТТ3034 рисунок 34.



Транзисторы SA2210, ТТ3034 на Epson RX 610

(рис34)

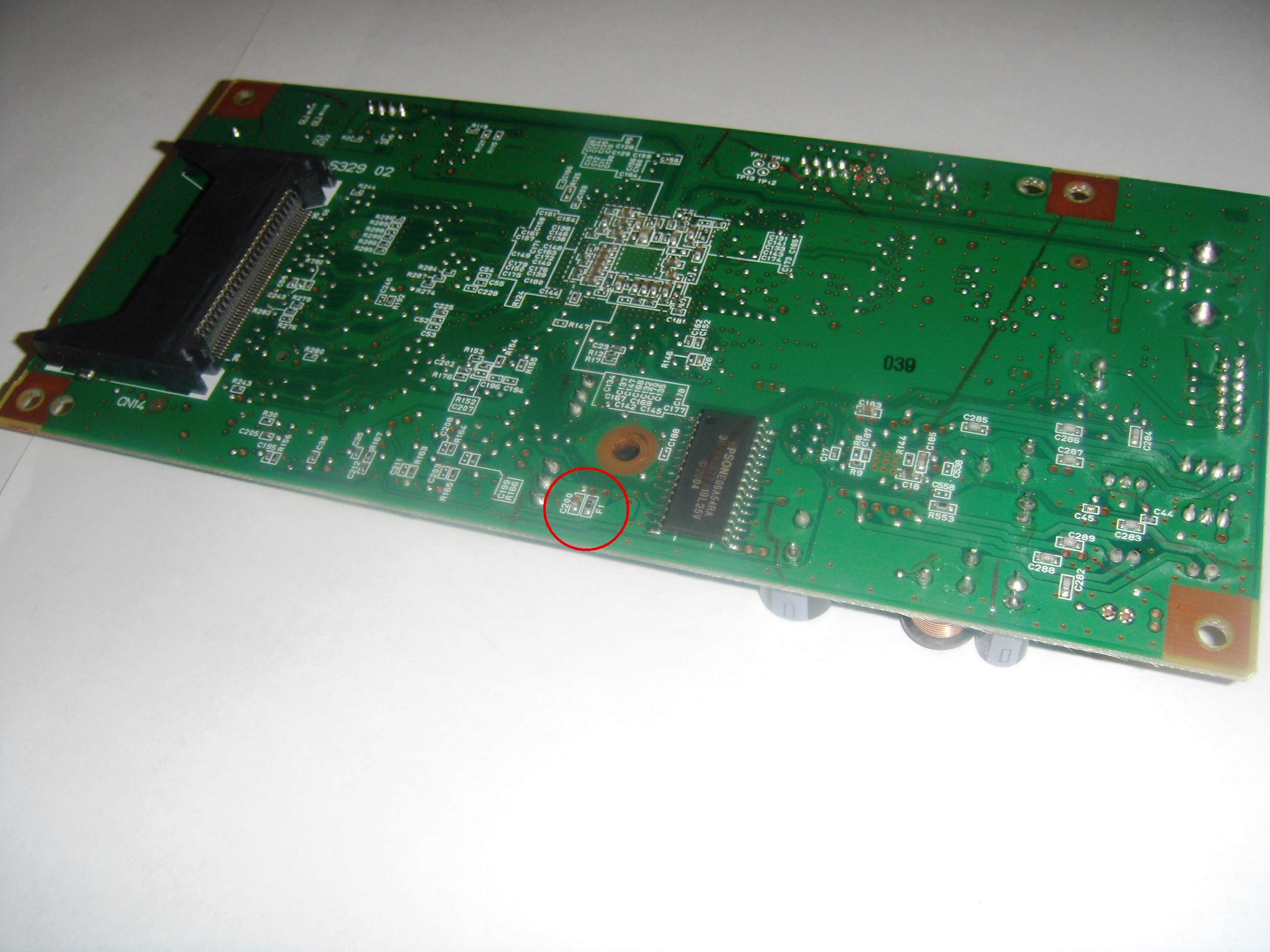

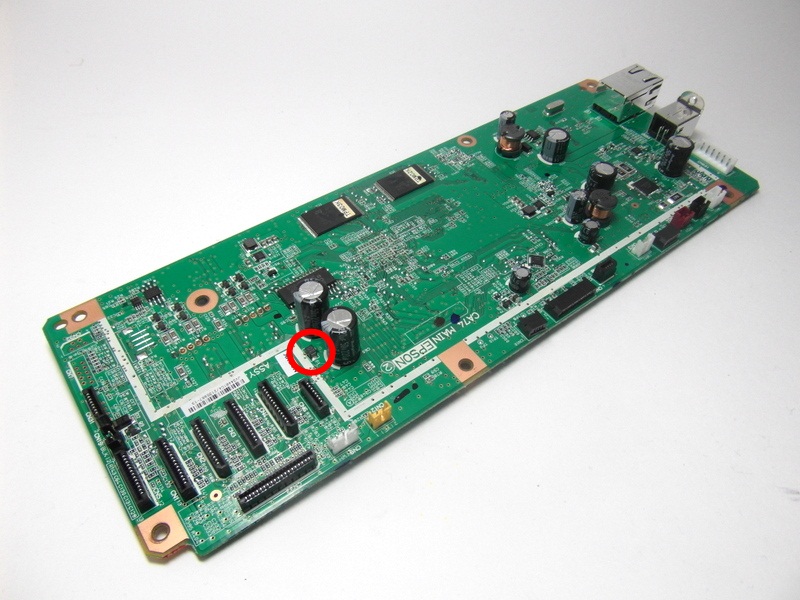

 Epson Stylus Photo PX730WD или Epson Artisan 730: предохранитель F1, рисунок 35.

Предохранитель F1 в Epson Stylus Photo PX730WD

 (рис35)

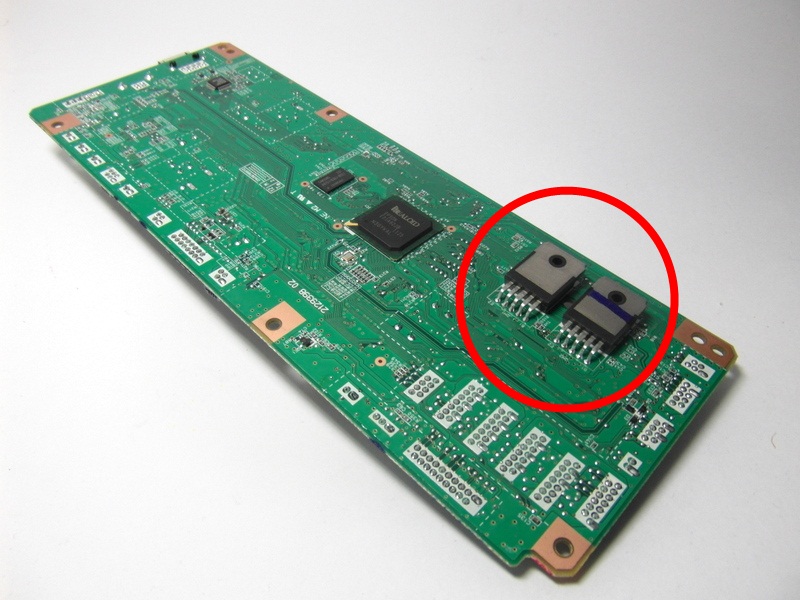

Epson Stylus Photo PX730WD или Epson Artisan 730: транзисторы STP01P и STP01N, рисунок 36.

Транзисторы STP01P и STP01N

 (рис36)

Epson Stylus CX3700: предохранитель F1 и F2 рисунок 37.

Предохранители F1 и F2 на плате Epson CX3700

(рис 37)

Epson Stylus CX3700: транзисторы A2099 и C5888, рисунок 38.

Транзисторы A2099 и C5888 в Epson CX3700

(рис 38)

Epson Stylus C87: предохранитель F1, рисунок 39.

 Предохранитель F1 в Epson Stylus C87

(рис 39)

Epson Stylus C87: предохранитель F2, транзисторы A2099 и C5888, рисунок 40.

Предохранитель F2 и транзисторы A2099 и C5888 в Epson Stylus C87

(рис 40)

Epson Photo Stylus RX700: предохранитель F1 и F2 рисунок 41.

 Предохранители F1 и F2 в Epson RX700

(рис 41)

Epson Stylus Photo RX700: транзисторы A1746 и C4131, рисунок 42.

Транзисторы A1746 и С4131 в Epson RX700

(рис 42)

Epson Photo Stylus RX500: предохранитель F1 и F2 рисунок 43.

 Предохранители F1 и F2 в Epson RX500

(рис 43)

Epson Stylus Photo RX500: транзисторы A2099 и C5888, рисунок 44.

Транзисторы A2099 и С5888 в Epson RX500

(рис 44)

Epson Stylus CX3500: предохранитель F1 и F2, рисунок 45.

 Предохранитель F1 и F2 в Epson Stylus CX3500

(рис 45)

Epson Stylus CX3500: транзисторы A2099 и C5888, рисунок 46.

Транзисторы A2099 и C5888 в Epson Stylus CX3500

(рис 46)

Epson Stylus Photo 1410: предохранитель F2, транзисторы A2098, A2098 и C6082, C6082 рисунок 47.

Предохранитель F2, транзисторы A2098, A2098 и C6082, C6082 Epson 1410

(рис 47)

Epson Stylus Photo R1800: предохранитель F2, рисунок 48.

 Предохранитель F2 в Epson Stylus R1800

(рис 48)

Epson Stylus Photo R1800: предохранитель F1 и транзисторы A1746 и С4131, рисунок 49.

Предохранитель F1 и транзисторы A1746 и C4131 в Epson R1800

(рис 49)

Epson Expression Home XP33: предохранитель F1, рисунок 50.

 Предохранитель F1 в Epson Expression Home XP33

(рис 50)

Epson  Expression Home XP33: транзисторы  С6144, А2222, рисунок 51.

Транзисторы A2222 и C6144 в Epson Expression Home XP33

(рис 51)

Epson Stylus Photo R800: предохранитель F2, рисунок 52.

 Предохранитель F2 в Epson Stylus Photo R800

(рис 52)

Epson  Stylus Photo R800: транзисторы  С4131, А1746, рисунок 53.

Транзисторы A1746 и C4131 в Epson Stylus Photo R800

(рис 53)

Epson Stylus Photo TX650: предохранитель F2 и транзисторы ТТ3034, ТТ3043, рисунок 54.

 Предохранитель F2 и транзисторы ТТ3034, ТТ3043 в Epson Stylus Photo TX650

(рис 54)

Epson Stylus CX4900: предохранитель F3, рисунок 55.

 Предохранитель F3 в Epson Stylus CX4900

(рис 55)

Epson  Stylus CX4900: транзисторы  С6005, А2149, рисунок 56.

Транзисторы  С6005, А2149 в Epson Stylus CX4900

(рис 56)
