Инструкция по установке СНПЧ на Epson XP-600/ XP-700/ XP-800

В новых пяти цветных и шести цветных моделях Epson поменялись конструкции картриджей, соответственно и изменилась технология установки СНПЧ на этих моделях МФУ.



В этой инструкции мы покажем всю технологию и особенности установки СНПЧ на модели Epson Expression Premium XP-600, XP-605, XP-700, XP-710, XP-800 и их американские и европейские аналоги.



Нам понадобится пяти цветная СНПЧ с чипами для 26-ых картриджей, чернила (черные пигментные и водорастворимые, цветные водорастворимые) для большого черного картриджа используется пигментные чернила, несколько шприцов, мы для удобства еще использовали канцелярский зажим.

Перезаправляемые картриджи для Epson Expression Premium XP-600, XP-605, XP-700, XP-800.

СНПЧ для Epson Expression Premium XP-600, XP-605, XP-700, XP-800.

Комплект чернил для Epson Expression Premium XP-600, XP-605, XP-700, XP-800.



Заливаем в емкости СНПЧ чернила, рисунок 1.

 Заполнение емкостей СНПЧ чернилами

Рисунок 1.

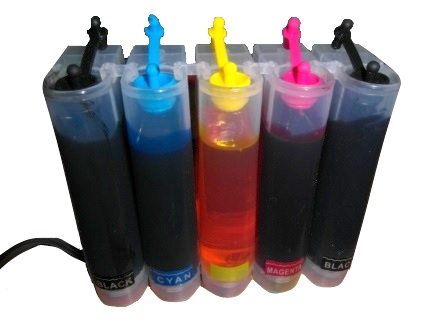

Недоливаем несколько сантиметров до верха емкостей, вставляем резиновые заглушки в отверстия для заправки чернил, воздушное отверстие должно быть открыто, рисунок 2.

 Заполненные емкости, резиновые пробки закрыты.

Рисунок 2.



Далее начинаем прокачивать шлейфа и картриджи, для этого вынимаем резиновую заглушку из воздушного отверстия и вставляем шприц. Выкачиваем воздух из СНПЧ, для этого поршень двигаем в верх. Обратите внимание, что оранжевый колпачок должен быть надет на картриджи, что бы воздух не проходил в картридж, чернила не вытекали, как только отсек для чернил заполнится, вынимаем шприц и вставляем резиновую заглушку в воздушное отверстие, переворачиваем картридж для того что бы чернила полностью заполнили губку, рисунок 3.

 Прокачка чернилами шлейфа и картриджей СНПЧ

Рисунок 3.

Если у вас картриджи без воздушных пробок тогда откачайте воздух через отверстие снизу



Прокачиваем чернилами все цвета, в итоге у вас должно получится как на рисунке 4, губка полностью наполнена чернилами, отсек для чернил заполнен от 1/4 до полного чернилами.

 Заправленный и прокачанный чернилами картридж СНПЧ

Рисунок 4.

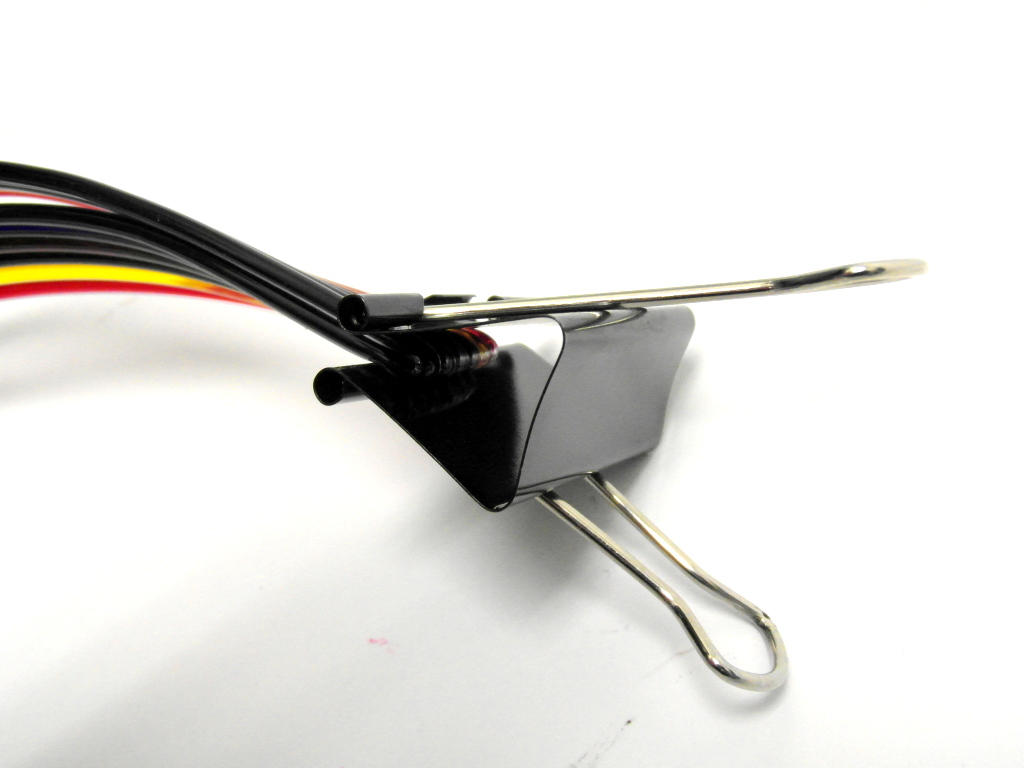

Когда заполнили все картриджи чернилами, в любом месте пережимаем шлейф канцелярским зажимом, рисунок 5 и снимаем оранжевые колпачки из картриджей, даем стечь лишним чернилам из губки картриджа и приступаем к установке СНПЧ в МФУ.

 Шлейф передавлен, можно снимать оранжевые колпачки

Рисунок 5.

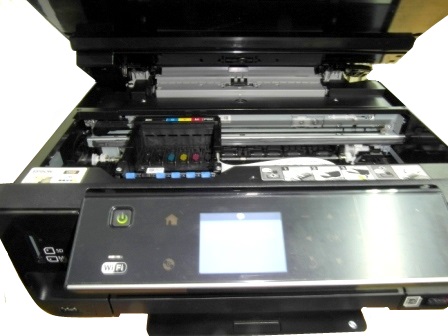

Включаем МФУ открываем крышку сканера, каретка вышла на замену картриджей, выдергиваем шнур питания из МФУ, рисунок 6.

 Выдвигаем каретку в позицию замены картриджей

Рисунок 6.



Вставляем картриджи до щелчка, обратите внимание если у вас в шлейфе появился воздух около 10 см, то ничего страшного, если больше, то вам надо прокачать СНПЧ заново, рисунок 7.

 Установка картриджей СНПЧ в МФУ

Рисунок 7.



Сдвигаем в крайнее левое положение каретку с картриджами, устанавливаем крепление для шлейфа и зажимаем шлейф в него, рисунок 8.

 Установка крепления шлейфа, каретка МФУ в крайнем левом положении

Рисунок 8.



Сдвигаем каретку в крайнее правое положение, смотрим что бы каретке ничего не мешало двигаться, шлейф давал легко двигаться из крайнего левого положения каретки в крайнее правое и наоборот, включаем МФУ, рисунок 9.

 Принтер в крайнем правом положении, принтер вышел в готовность

Рисунок 9.



Делаем несколько прочисток, печатаем тест дюз, если тест дюз без пробелов, печатаем нужные вам документы или изображения, если есть пробелы смотрим что бы губки в картриджей были полностью пропитаны чернилами, в отсеках для чернил было минимум 1/4 чернил, если все есть, то даем постоять МФУ несколько часов и делаем еще несколько прочисток печатающей головки.
