Ремонт контактов CSIC

Конструкция CSIC, а именно её контакты отличается от предыдущих серий, моделей, не только количеством контактов, но и самой формой и размерами. Контакты на Epson XP длиннее, поэтому будьте аккуратны когда вставляете и вынимаете картриджи СНПЧ и ПЗК. Бывали случаи когда из-за неаккуратного вынимания картриджей, пластмассовый выступ который держит чип в СНПЧ или ПЗК вырывает центральный контакт. Мы рекомендуем вообще обрезать этот выступ, но если вы не сделали это и у вас сломался контакт на CSIC, то эта статься для вас.

Есть готовые контактнтые площадки   по 100р ссылка

На рисунке 1, показан CSIC, на котором сломаны 3 контакта.

Сломанные контакты CSIC

Рисунок 1.

Что бы отремонтировать эти контакты вам понадобятся CSIC, а именно контакт от другого принтера Epson. Желательно от Epson XP серии, так как эта новая модель, мы использовали от Epson S, SX серии, так же можете использовать более старые верисии Epson R, T, TX, C, CX...

Начинаем разборку принтера, снимаем пластмассовую крышку, для этого поддеваем отверткой зажим и сдвигаем крышку снимая, рисунок 2.

Снятие пластмассовой крышки

Рисунок 2.

Вынимаем электронный шлейф из CSIC, рисунок 3.

Электронный шлейф

Рисунок 3.

Надавливаем на зажимы CSIC и приподымаем CSIC с одной стороны, затем с другой, рисунок 4, 5.

Защелки CSIC с права

Рисунок 4.

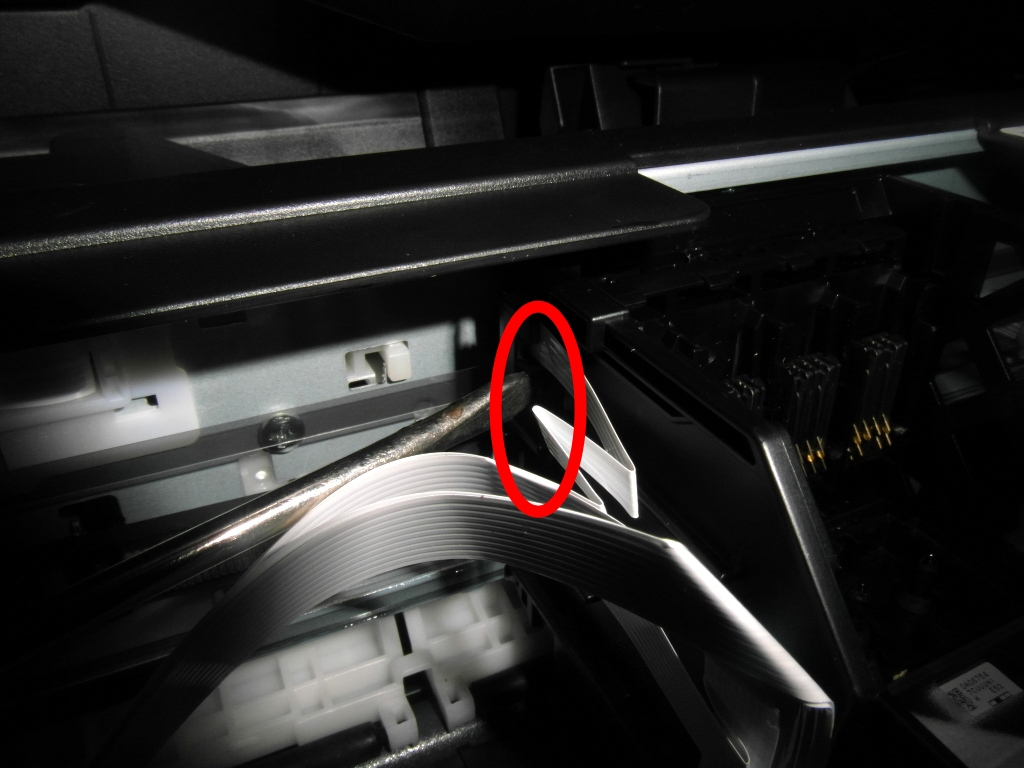

Защелки CSIC слева

Рисунок 5.

Итак вы вынули CSIC, и можете рассмотреть её поближе, рисунок 6.

Снятая CSIC

Рисунок 6.

Снимаем плату, для того поддеваем две защелки, рисунок 7, 8, и откладываем плату в сторону.

Снимаем плату CSIC, защелка слева

Рисунок 7.

Снимаем плату CSIC, защелка справа

Рисунок 8.

Нажимаем на две защелки по краям контактной группы, рисунок 9, 10 и сдвигаем в верх, рисунок 11.

Защелка контактной группы CSIC слева

Рисунок 9.

Защелка контактной группы CSIC справа

Рисунок 10.

Сдвинули контактную группу

Рисунок 11.

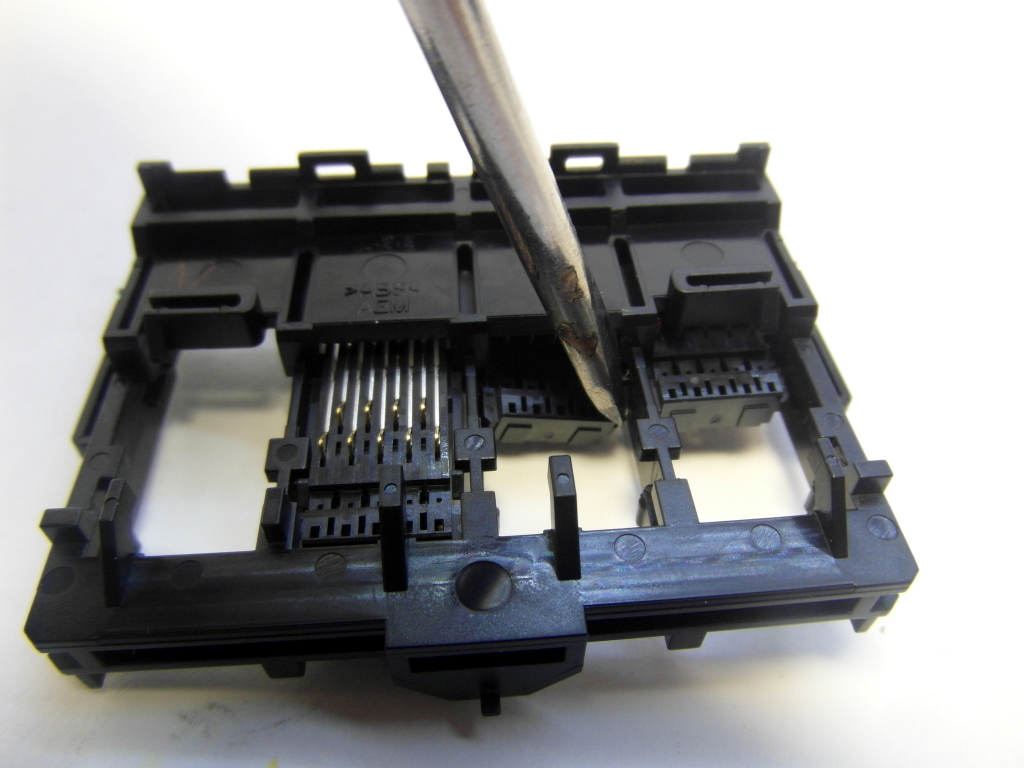

Поправляем защелки и следим что бы они не сломались и вынимаем контактны группы из CSIC, рисунок 12.

Поправляем контактную группу и снимаем

Рисунок 12.

Берем сломанную контактную группу и канцелярским ножом снимаем нужный контакт, с одной стороны подталкиваем, потом с другой стороны, посмотреть контакт и сравнить его с другим контактом вы можете на рисунке 13.

Снятие сломанного контакта

Рисунок 13.


Аккуратно надеваем, подталкивая канцелярским ножом новый контакт в контактную группу и желательно немного разогнуть новый контакт, что бы он был на обоих сторонах одинаковым с оригинальными контактами, рисунок 14.

Установка нового контакта

Рисунок 14.

Готовые контактные группы мы аккуратно вставляем в CSIC, устанавливаем на место плату, рисунок 15.

Готовые контактные группы вставляем в CSIC

Рисунок 15.

Вставляем готовую CSIC в каретку, подключаем электронный шлейф, устанавливаем на место пластмассовую крышку.
Включаем принтер, если у вас не определяет какой-то цвет, то попробуйте протереть контакты на чипе канцелярским ластиком.
Если у вас не определяет какой-то цвет или при одной чистку печатающей голови или же печати одного листка вылетает один или несколько цветов сильнее подогните отремонтированные контакты.
