Промывка Epson PX730WD/ PX720WD и Epson Artisan 730

При возникновении проблем с печатью на МФУ Epson Stylus Photo PX730WD/ PX720WD или на американских аналогах Epson Artisan 730, обычные прочистки печатающей головки не помогают, есть два наиболее вероятных варианта засорения, это демпферная камера или печатающая головка, как правило прежде всего засоряется демпферная камера, сначала вам надо разобрать её, почистить. На нашем опыте прочистка демпферной камеры хватало что бы восстановить принтер. Далее мы покажем как разобрать принтер и прочистить демпферную камеру. Эта статья предназначена для сервисных инженеров, не советуем самим разбирать если нет опыта в ремонте оргтехники. Разделим эту статью на два этапа общий разбор принтера и снятие и прочистка демпферной камеры.

Приступим к первому этапу, а именно к общему разбору принтера.

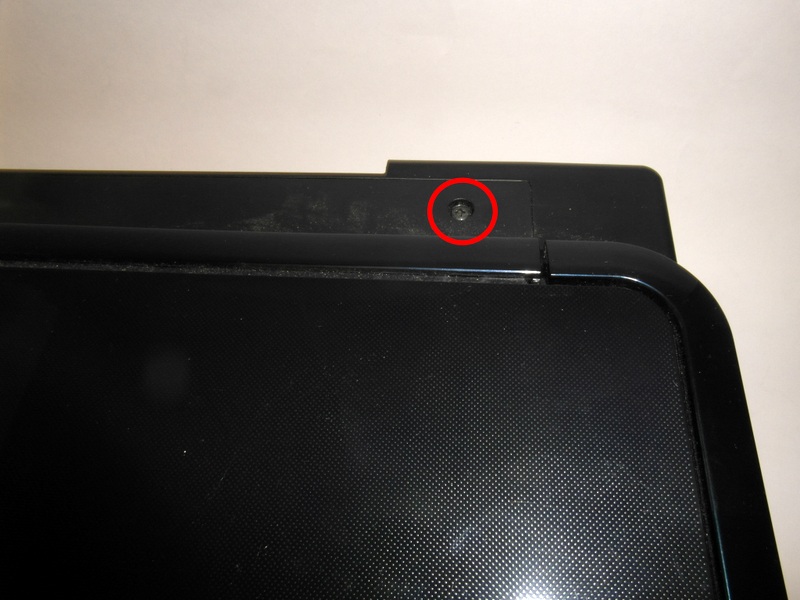

Для начала снимаем сканер, для этого откручиваем болт и снимаем одну сторону, рисунок 1, с другой стороны снимаем с пазов, рисунок 2.

Болт для снятия сканера Epson 720/ 730

Рисунок 1.

Паз крепления сканера Epson 720/ 730



Рисунок 2.

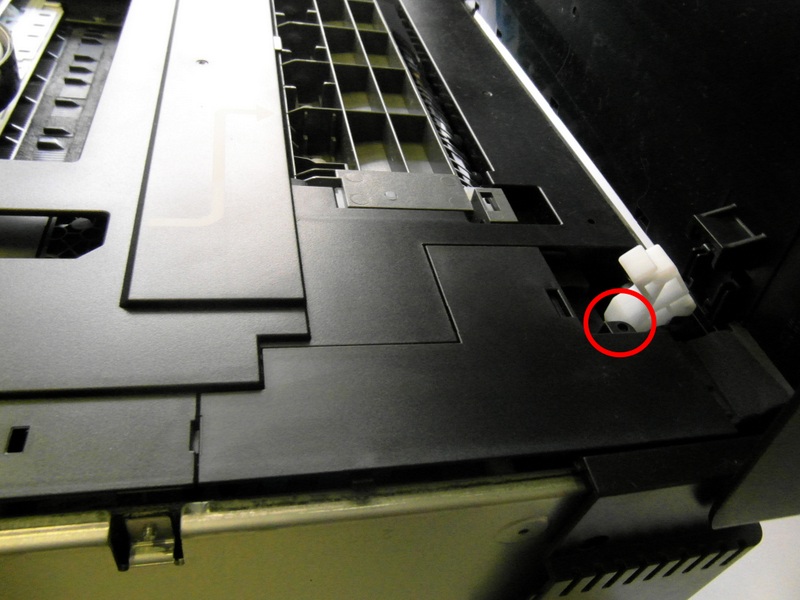

Для того что бы снять сканер, нужно отсоединить три шлейфа, для этого откручиваем болт, рисунок 3 и снимаем шлейфа, рисунок 4.

Болт крышки для снятия шлейфов сканера Epson 720/ 730


Рисунок 3.

Шлейфа сканера Epson 720/ 730

Рисунок 4.

Следующим этапом мы снимаем боковые крышки, для этого откручиваем болты как показано на рисунке 5 и поддеваем защелки.

Снятие боковых крышек Epson 720/ 730

Рисунок 5.

Теперь снимаем крышку для прохода бумаги, для этого нажимаем на защелки, показанные стрелками, откручиваем болты, рисунок 6.

Болты верхней крышки Epson 720/ 730

Рисунок 6.

Обращаю ваше внимание на два болта внутри принтера, которые тоже надо открутить, рисунок 7.

Дополнительные два болта для крепления верхней крышки

Рисунок 7.

Далее снимаем сенсорный дисплей, для этого на обратной стороне снимаем крышку, поддев защелку и снимаем электронный шлейф, рисунок 8.

Снятие сенсорного дисплея

Рисунок 8.

Снимаем верхнюю крышку и вы можете увидеть принтер в разборе, рисунок 9. Теперь вы можете подобраться к любой части принтера, к плате, печатающей головке, механике, протягивающем бумагу механизму, к демпферной камере находящейся под местом куда устанавливаются картриджи. Этап общий разборки принтера завершен теперь приступим к снятию и прочистке демпферной камеры.

Принтер Epson 720/ 730 в разборе

Рисунок 9.

Снимаем плату Wi-Fi, для этого открутим два болта, рисунок 10.

Wi-Fi плата

Рисунок 10.

Далее откручиваем болты блока демпферной камеры, рисунок 11.

Болты крепления блока демпферной камеры

Рисунок 11.

Снимаем CSIC, поддевая защелки, рисунок 12. Так же защелки поддеваются на предыдущих моделях Epson R290, T50, P50...

Снятие CSIC на Epson 720/ 730

Рисунок 12.

Под CSIC так же откручиваем два болта, рисунок 13.

 Болты под CSIC на Epson 720/ 730

Рисунок 13.

Отсоединяем шлейфы из платы, которые мешают снятию блока демпферной камеры, рисунок 14.

Снятие шлейфов на Epson 720/ 730

Рисунок 14.

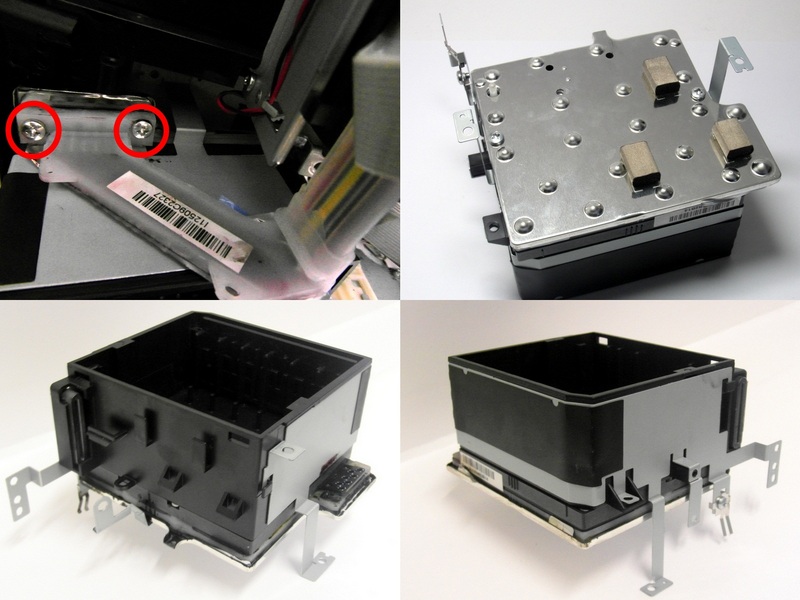

Далее откручиваем два болта и снимаем крепление шлейфов по которым проходят чернила, так же вы можете ознакомиться блоком демпферной камеры в снятом виде, рисунок 15.

Блок  демпферной камеры на Epson 720/ 730

Рисунок 15.

Приступаем к разборку самого блока демпферной камеры, откручиваем три болта, рисунок 16.

Болты крепящие части  блока  демпферной камеры

Рисунок 16.

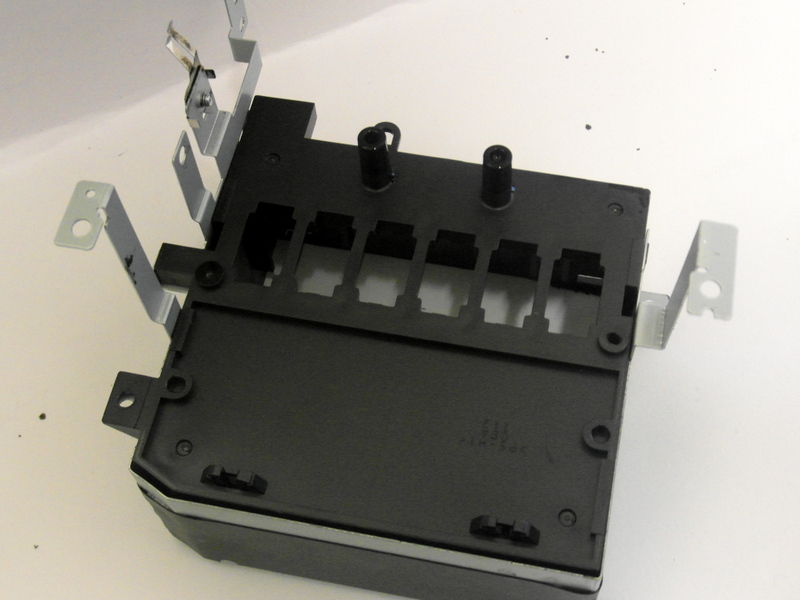

Снимаем часть блока демпферной камеры, в которой крепится картриджи, рисунок 17.

Часть  блока  демпферной камеры. для крепления картриджей

Рисунок 17.

Итак, у нас осталась демпферная камера, откручиваем болты которые крепят две её части, рисунок 18.

Демпферная камера Epson 720/ 730

Рисунок 18.

На рисунке 19, вы можете видеть две половины демпферной камеры, снимаем резиновую подложку с пружинками и видим саму демпферную камеру.

Разобранная демпферная камера Epson 720/ 730

Рисунок 19.

Промываем демпферную камеру, на рисунке 20, мы видим забитые каналы демпферной камеры, его мы промываем специальным реагентом, который так же используется для промывки печатающих головок Epson, промывка обычной воды малоэффективна.

Забитый цвет в демпферной камере Epson 720/ 730


Рисунок 20.

Промытые части собираем в обратном порядке, рисунки 21, 22.

Сборка демпферной камере Epson 720/ 730


Рисунок 21.

Сборка другой части демпферной камере Epson 720/ 730

Рисунок 22.

Далее две половинки собираем вместе, обратите внимание на пружинки, при сборе половинок. Закручиваем болты, рисунок 23, присоединяем часть блока демпферной камеры, в которой крепится картриджи, закручиваем три болта, рисунки 23, 24.

Промытая и собранная демпферная камера Epson 720/ 730

Рисунок 23.

Промытый и собранный блок демпферной камеры Epson 720/ 730

Рисунок 24.

Сборка блока демпферной камеры закончена, устанавливаем в принтер, прикручиваем болты... Сборка принтера происходит в обратном порядке.

Для того что бы прокачать чернилами демпферную камеру, шлейфа которые ведут из демпферной камеры в печатающую головку, печатающую головку, вам надо дать прочистку печатающей головки, а в воздушное отверстие в донорах СНПЧ нагнетать шприцем воздух. Делать так следует с каждым цветом в котором у вас воздух в шлейфах или печатающей головки. Нам потребовалось около 4-5 прочисток с повышенным давлением на цвет, для того что бы получить идеальный результат.
