Преимущества внутренней прокладки СНПЧ на примере Epson B42WD

Инструкция устанановки СНПЧ с внутренней прокладкой. Внутренняя прокладка в принтере имеет много преимуществ: шлейф не перегибается и не стучит об крышку, не мешает печатающей головке двигаться, крышка закрыта плотно, так же пыль при открытой крышке попадает внутрь принтера и другие преимущества над обычной прокладкой СНПЧ. К недостаткам можно отнести лишь более сложная установка и замены на новое СНПЧ. Внутреннюю прокладку СНПЧ предпочитаю люди, которые профессионально занимаются фотографией. Epson Stylus Office B42WD предназначен для скоростной печати текста и изображения. Три ряда черных дюз позволяют печатать “Пробную страницу” за 5 секунд, так же принтер печатает и цветные картинки и фотографии, чернила используется пигментные с бумаги смываться не будут. В итоге у вас будет выглядеть как на рисунке 1.

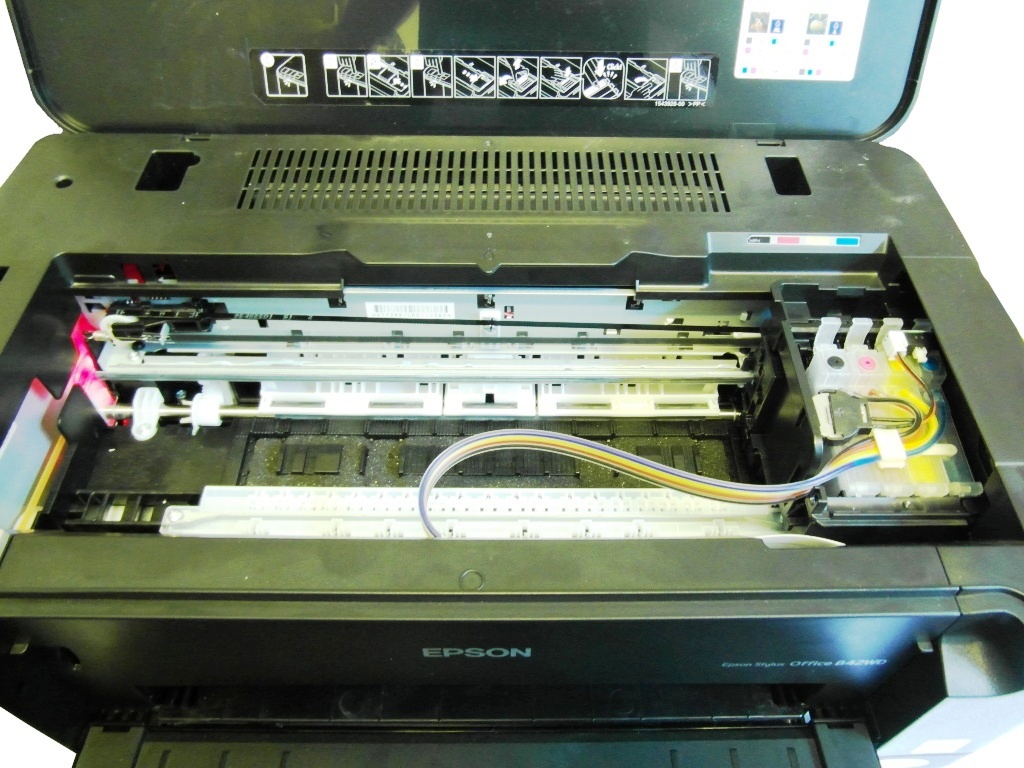

Принтер с внутренней прокладкой СНПЧ

Рисунок 1.

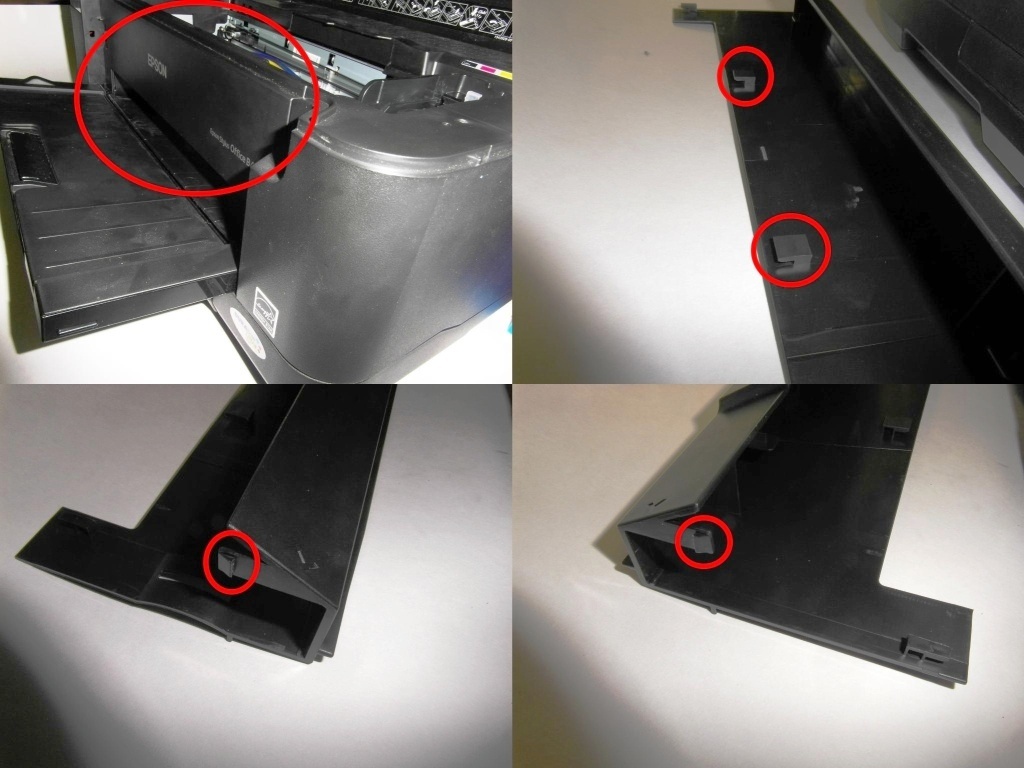

Приступим к разборке принтера. Снимаем переднюю крышку, для этого поддеваем защелки, рисунок 2.

Снятие передней крышки

Рисунок 2.

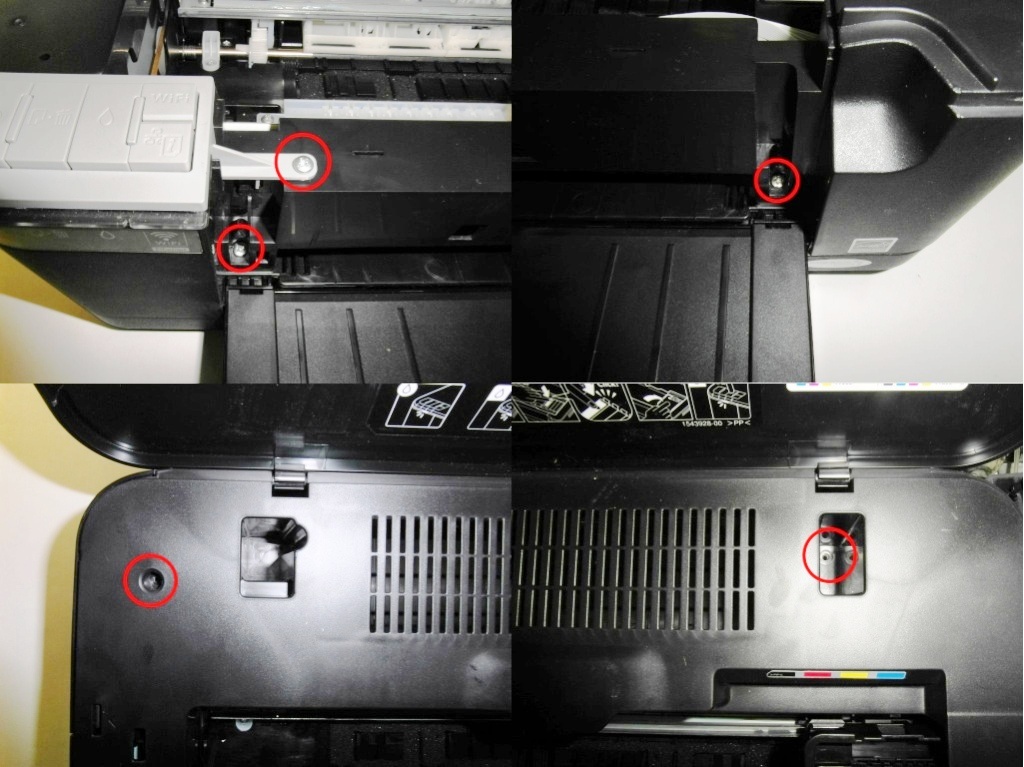

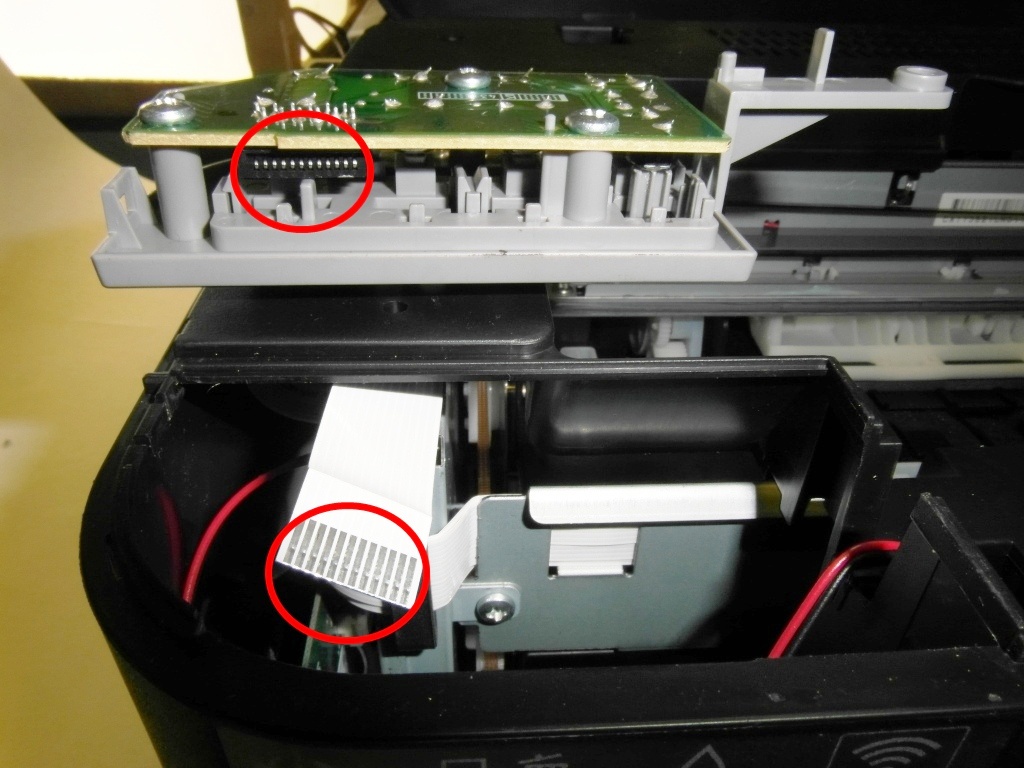

Откручиваем 5 болтов рисунок 3, снимаем панель с кнопками отсоединив электронный шлейф, рисунок 4. Снимаем поддевая защелки верхнюю крышку.

Снятие верхней крышки, откручивание болтов

Рисунок 3.

Снятие платы с кнопками

Рисунок 4.
Разборка закончена.
Для начала выведем “памперс”.

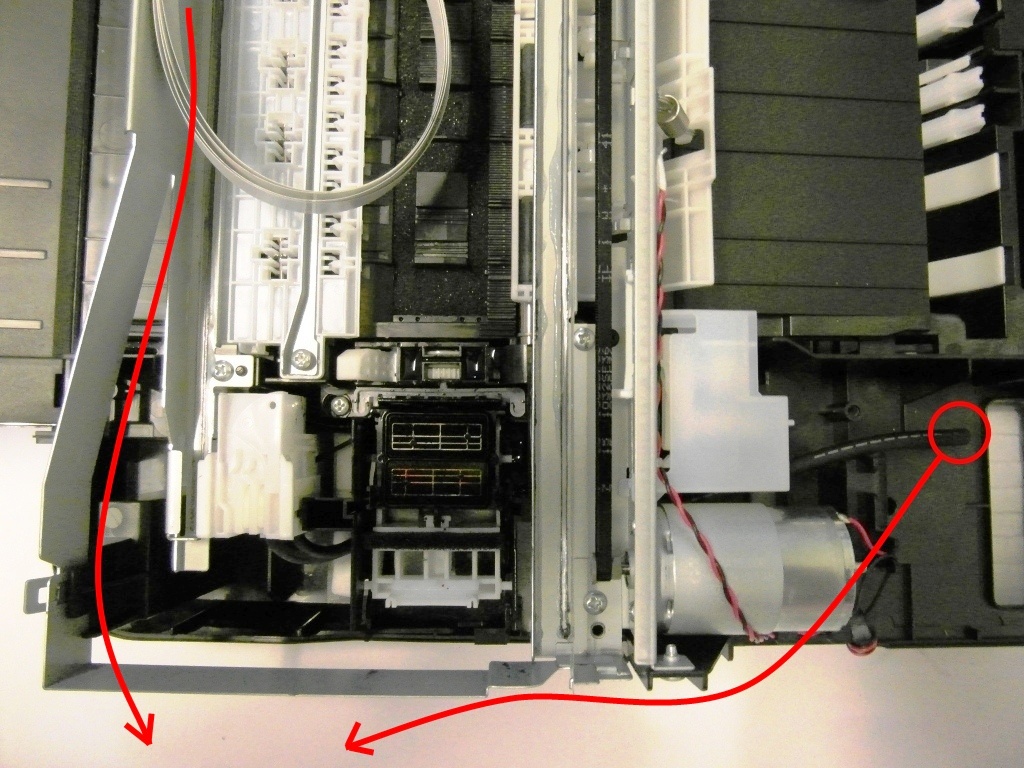

Устанавливать СНПЧ мы будем выводить как показано на рисунке 5.

Как должны быть проложены шлейфа

Рисунок 5.

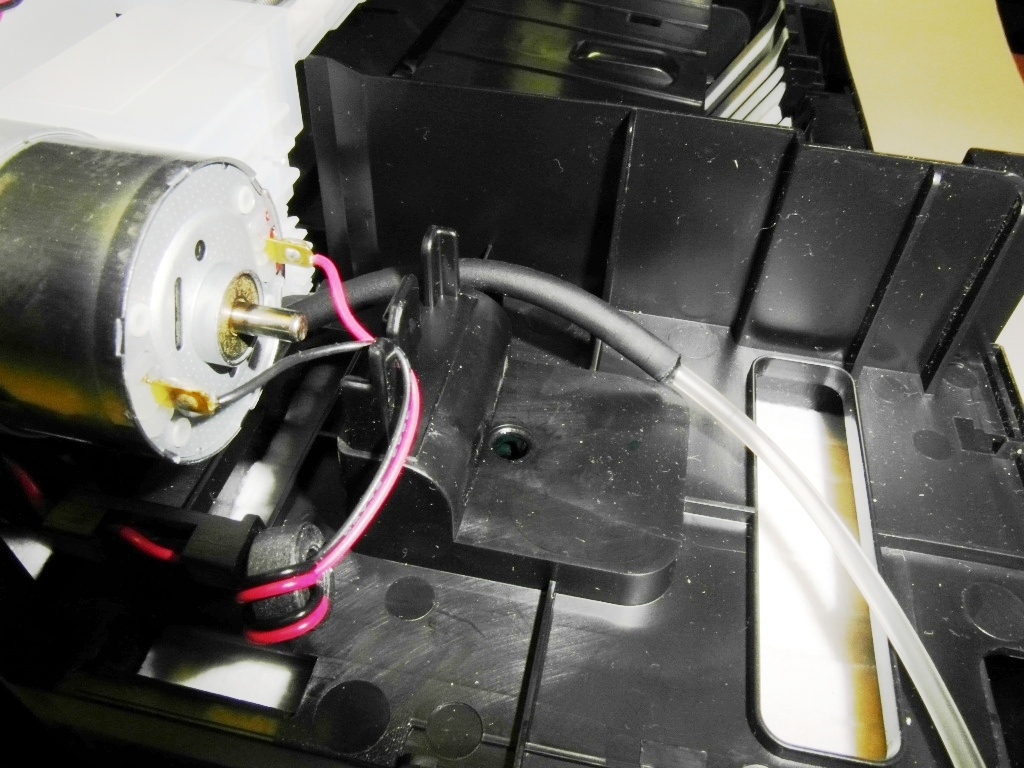

Для начала выведем “памперс”. При прочистке вся краска сливается в абсорбер, впитывающая губка под всей конструкцией принтера. Вынимаем трубку из абсорбера и удлиняем его, рисунок 6.

Вывод памперса

Рисунок 6.

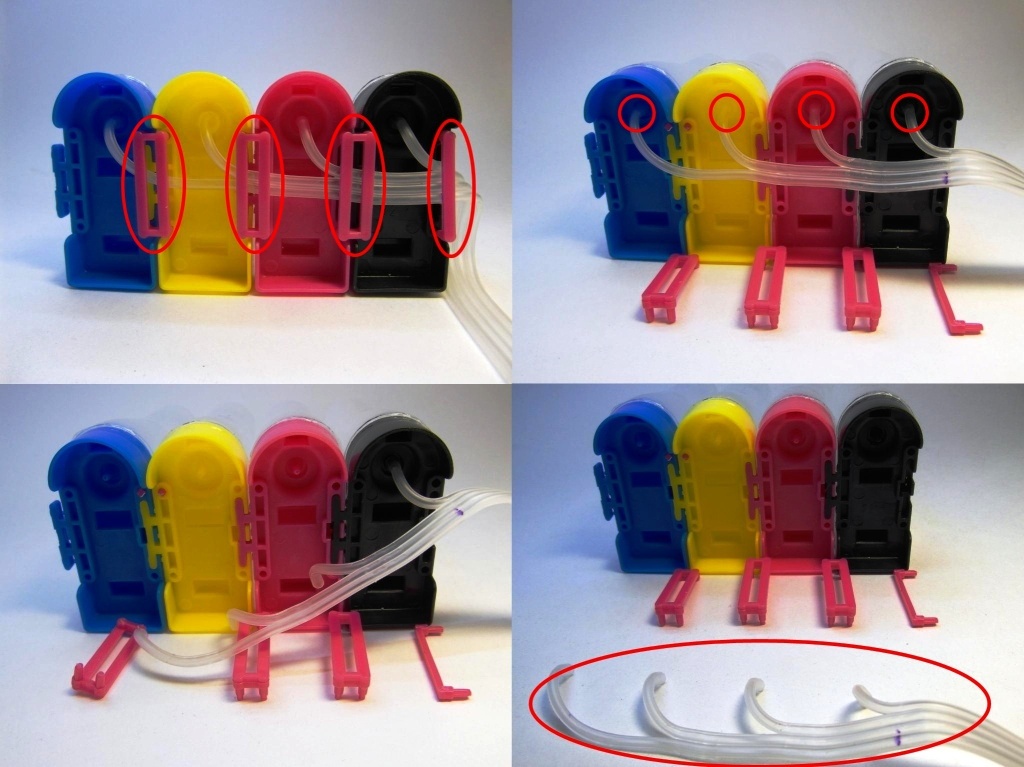

Выходить шлейфа будет через отверстия сбоку принтера. Лучше будет сперва проложить и установить СНПЧ в принтере, а потом уже прокачивать СНПЧ чернилами, хотя можно как сделали мы. Отсоедините от доноров шлейф и проденьте через боковую крышку принтера, рисунок 7.

Снятие шлейфов для прокладки СНПЧ

Рисунок 7.

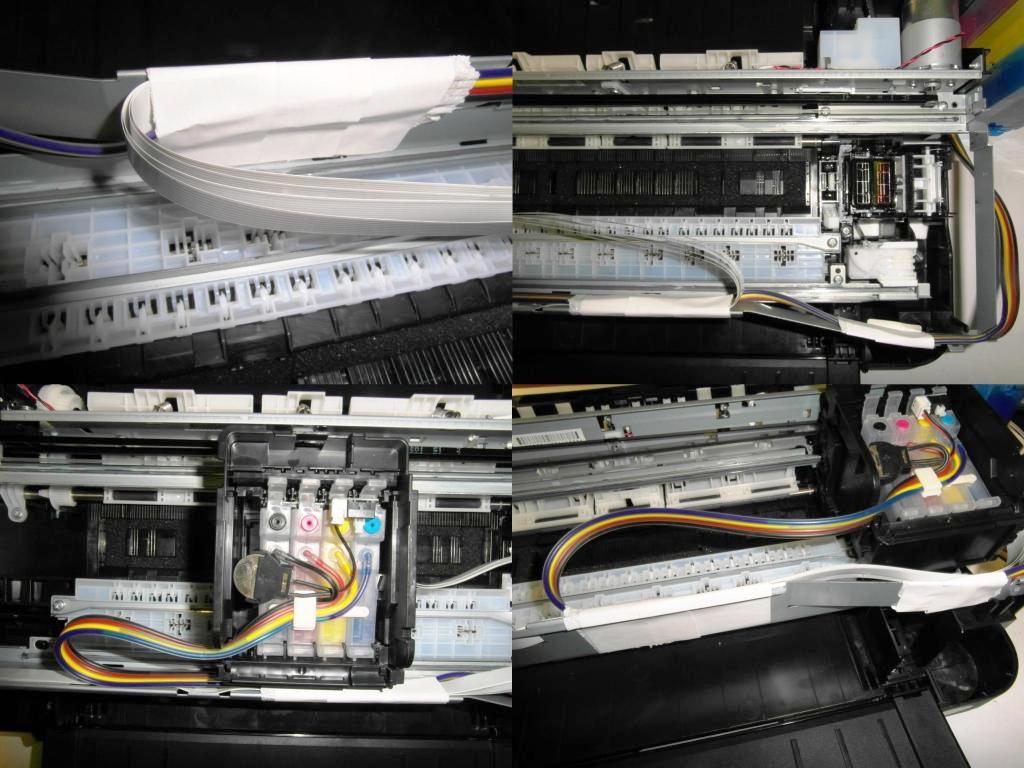

Крепим шлейф к принтеру как показано на рисунке 8. Шлейф должен быть натянут, каретка должна свободно ходить от правого до левого края и обратно, рисунок 9.
Крепление шлейфа
Рисунок 8.

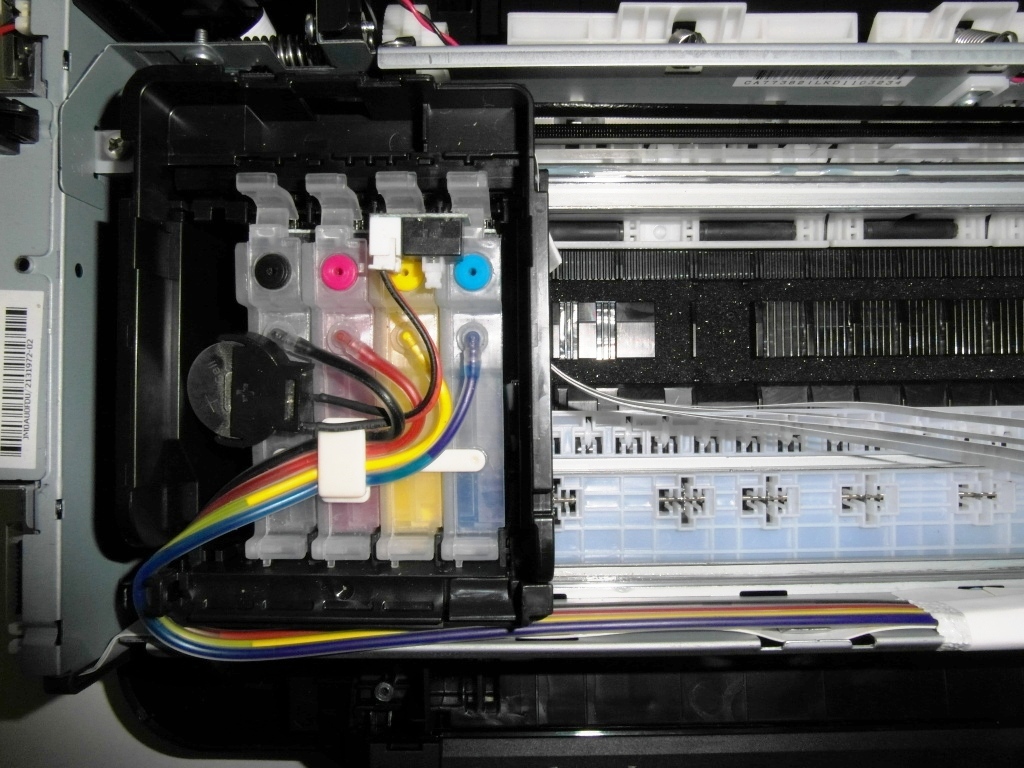

Шлейф натянут но не мешает каретке находиться в крайнем левом положении
Рисунок 9.

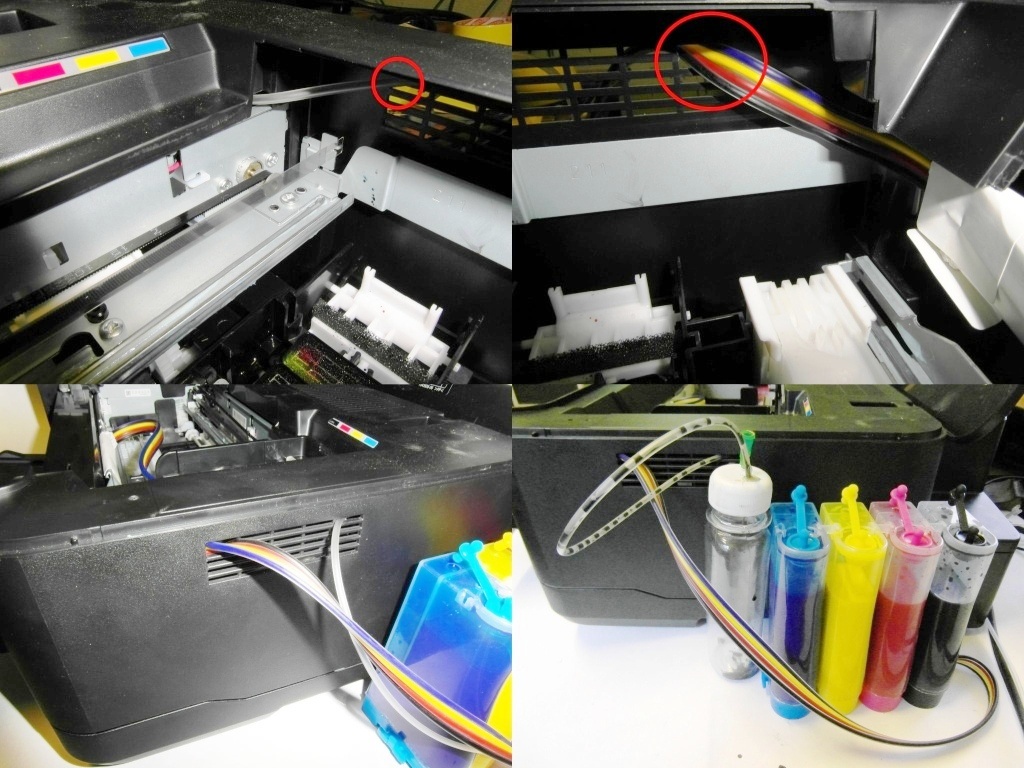

Надеваем верхнюю крышку принтера, подтягивая шлейфа, выходы показаны на рисунке 10.

Вывод шлейфов
Надеваем плату с кнопками, присоединив электронный шлейф, прикручиваем 5 болтов, надеваем переднюю крышку. Принтер собрали, осталось прокачать СНПЧ чернилами. Как это делается вы можете посмотреть в нашей статье.

Делаем несколько прочисток, если у вас печатает не идеально можете посмотреть статью Epson с СНПЧ основные неисправности.
