Ремкомплект для восстановления узла термозакрепления KyoceraFK-1150
Инструкция.
Благодарим Вас за приобретения ремкомплекта для восстановления узлатермозакрепления Kyocera FK-1150.
Данный ремкомплект может быть использован в следующих моделях аппаратов:
ECOSYS P2235dn, ECOSYS P2235dw, ECOSYS P2040dn, ECOSYS P2040dw, ECOSYS M2135dn, ECOSYS M2635dn, ECOSYS M2635dw, ECOSYS M2735dw, ECOSYS M2040dn, ECOSYS M2540dn, ECOSYS M2540dw, ECOSYS M2640idw, ECOSYS M2235dn, ECOSYS P2335d, ECOSYS P2335dn, ECOSYS P2335dw
Требуемый набор инструмента:
- Отвертка с крестовым шлицем РН-2 (для разборки узла термозакрепления)
- Отвертка с плоским шлицем SL-5 (для снятия/установки стопорных колец)
- Ацетон (для очистки поверхностей от загрязнений)

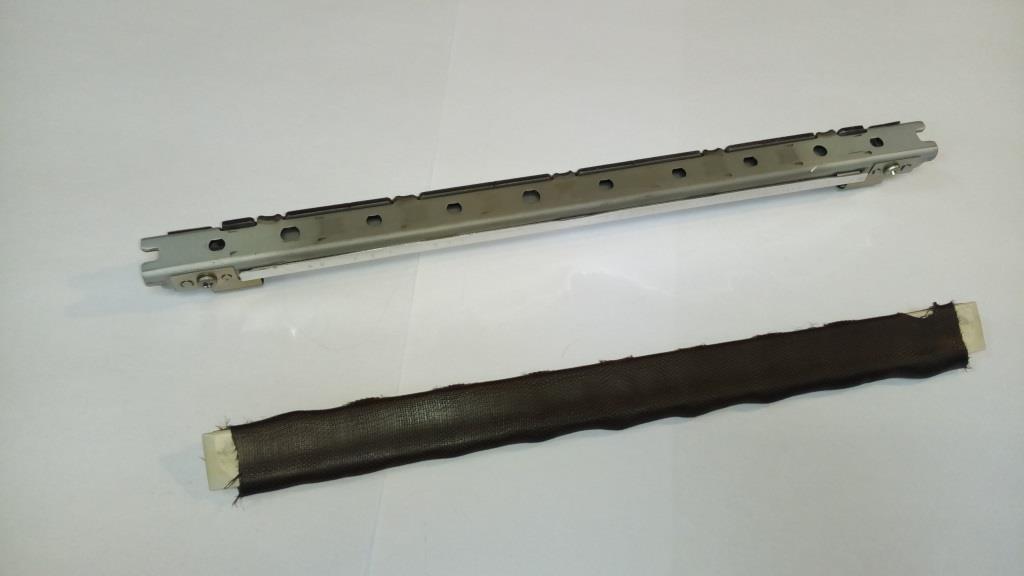

Перед началом замены ремкомплекта ознакомьтесь с данной инструкцией. Снимите узел термозакрепления с аппарата, разберите его в соответствии с инструкцией по разборке FK-1150 и извлеките пластиковую оснастку для замены термоткани.
Используя из ремкомплекта салфетку для удаления загрязнений, с применением ацетона, тщательно очистите внутреннюю поверхность термопленки (если ремкомплект применяется со старой термопленкой)

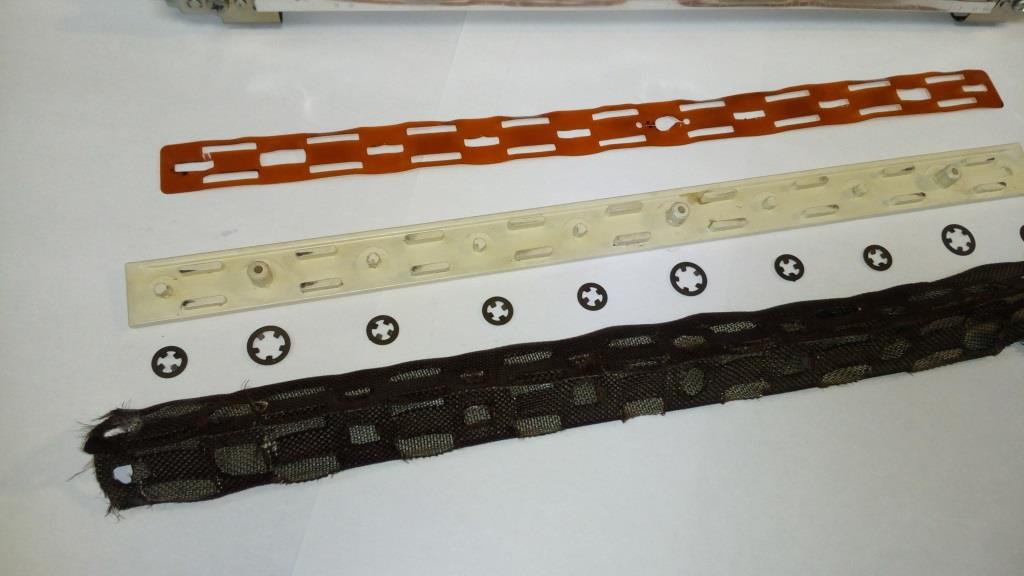

Снимите перфорированную термоленту и отложите в сторону до момента обратной сборки.
Используя отвертку с плоским шлицем, аккуратно снимите стопорные кольца так, что бы не повредить пластиковые штифты.
Обратите внимание на несимметричность установочных штифтов большего диаметра. Благодаря им, при обратной сборке установить оснастку неправильно не получится. Удалите старую термоткань и с применением ацетона очистите от загрязнений и остатков смазки оснастку.
Установите новую термоткань из ремкомплекта в обратном порядке и закрепите стопорными кольцами.
Установите перфорированную термоленту. Установите оснастку на раму узла термозакрепления, нанесите смазку из шприца (в комплекте) и равномерно распределите ее по всей рабочей поверхности термоткани. Произведите сборку узла термозакрепления в обратном порядке.
