Используем Debug ( дебаг ) интерфейс принтера

Используем Debug ( дебаг ) интерфейс принтера Samsung и Xerox.

На всех принтерах Samsung и Xerox есть разъём именуемый как debug или hyper. Его предназначение - управление и программирование принтера. Интерфейс который используется - широко распространенный RX-TX пониженный до логического уровня.

В этой статье мы рассмотрим простейшие операции по восстановлению принтера запоротого в результате не совсем удачной прошивки.

Как варианты - фикс с неверными данными, совсем неверный фикс, сбой во время прошивки по питанию или отлетел usb.



Вкратце наши действия выглядят так - подключаем кабель, настраиваем терминал, запускаем принтер и входим в режим probe, командой fl вводим принтер в режим прошивки и заливаем прошивку. На последнем этапе крайне рекомендую лить оригинал.



1) Кабель

Нужен простой шнурок который понижает RX-TX с компьютера. Собирается он обычно на микросхеме MAX232 для com порта или PL2303 для usb, ну или берется кабель для прошивки сотового телефона.

Кабель можно купить в нашем интернет магазине - цена от 650р ( ссылка откроется в новом окне )

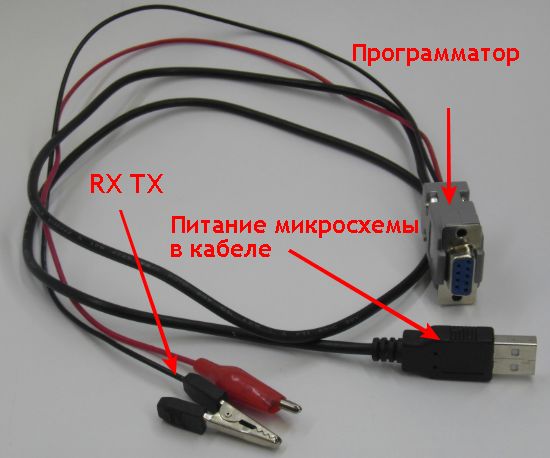

Дебаг кабель



2) Подключаем кабель

Дебаг плата

Все просто - ищем GND ( землю ) потом идет RX и TX, Землю можно не припаивать.

На новых принтерах перерезан принимающий сигнал - то есть RX, нужно прозвонить линию и найти где поставить перемычку.

Припаиваемся – не забываем про резисторы на 50-100 Ом на концах rx и tx.

Подаем питание на дебаг кабель.

Подключаем принтер по usb к компьютеру.



3) Запуск гипертерминала и подключение к принтеру.

Ищем гипертерминал по адресу

Пуск -> Все программы -> Стандартные -> Связь -> HyperTerminal

Или скачиваем по ссылке - HyperTerminal

Настройки подключения

Настройка ГиперТерминала



Нажимаем connect.

Если в ответе приходит мусор  - проверяем правильность пайки, наводки, снижаем скорость.

Включаем принтер.

Для управления нужен режим probe

Перед включением аппарата нажимаем клавишу n и удерживая её включаем питание принтера. Клавишу тут же отпускаем. Аппарат выдаст следующее сообщение :

[ POWER ON Booting... ]

Press any key to execute Monitor Program within 1 sec...



----------------------------------------------------------------

START-UP MODE : Monitor Program

Boot into pROBE+ like stand-alone mode

[Type 'help' to see command info.]

Version : Ver.1.17 (BlueMT) 2010-05-27

----------------------------------------------------------------

Do you want to download from external port?[N] : n

pROBE+>



Для списка всех команд  – help.

Нас интересует команда fl или flash, которая запускает прошивку принтера

pROBE+> fl



Запускаем прошивку с компьютера как обычно. Если прошиваете через usbprns3 - выберите в списке устройств boot-device. Прошивать можно оригиналом или сразу фиксом.

Аппарат запускает процесс прошивки, перегружается и дает сообщение :

Boot&Mon. CheckSum OK!

Прошивка завершена.



Надеюсь вам будет полезна эта маленькая статья.
