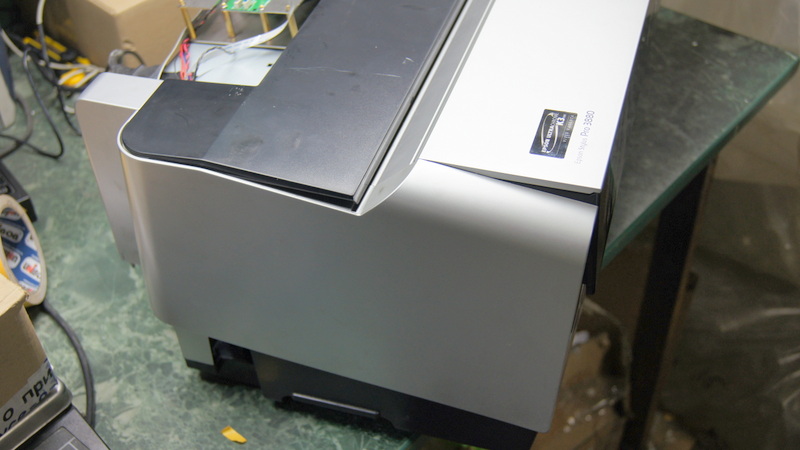

Переделка Epson Stylus Pro 3880 в текстильный принтер.
В статье описывается процесс изготовления планшетного принтера их принтера Epson 3880
1)Подготовка принтера.
1.1)Что потребуется?
1. Набор отверток (электроотвертка, шуроповерт для удобства)
2. УШМ (болгарка)
3. Дрель, сверла по металлу

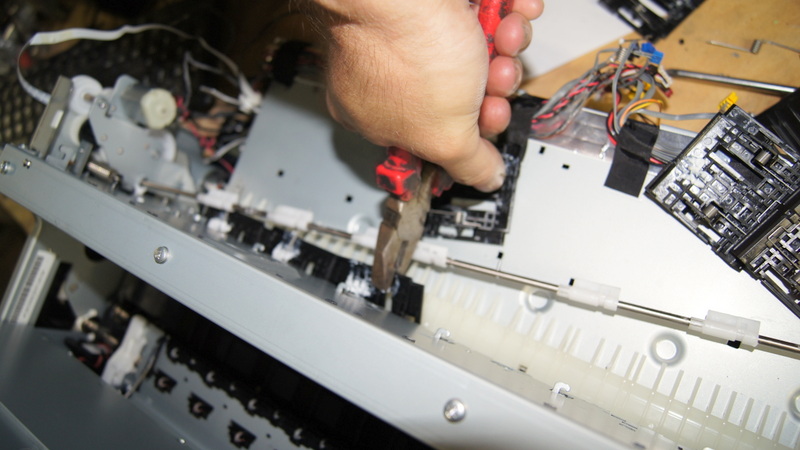

4. Плоскогубцы.
Разборка принтера
Подготовку принтера для переделки в текстильный начнем с полной разборки аппарата.

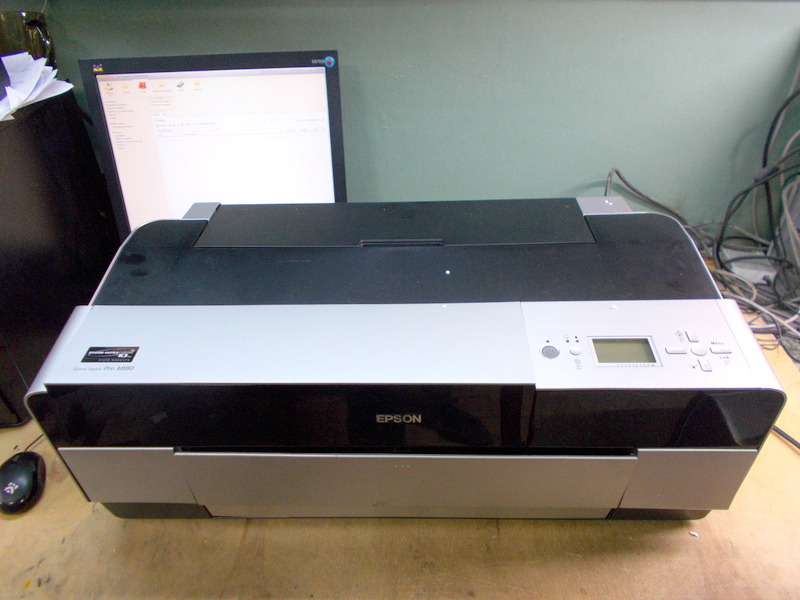

У нас это Epson Stylus Pro 3880

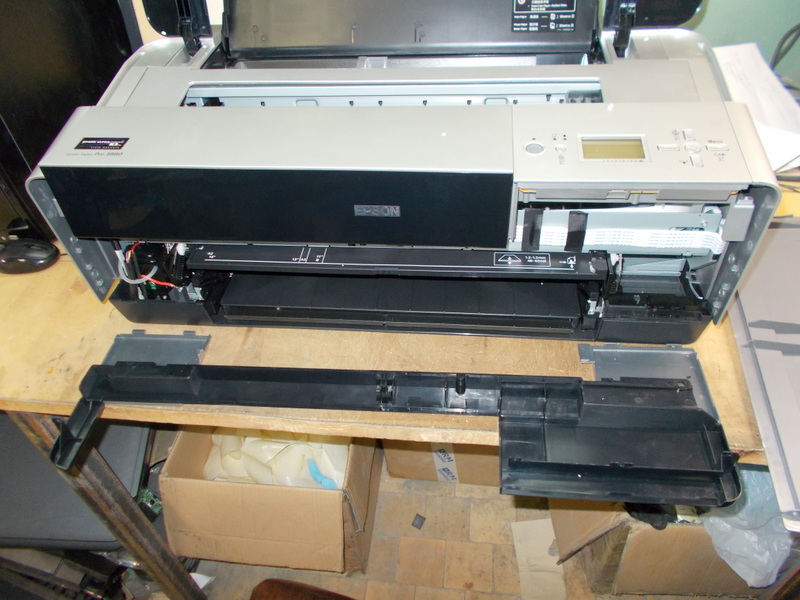

Для начала снимаем всю пластиковую обшивку принтера.
Снимаем панель управления и отсоединяем шлейф.

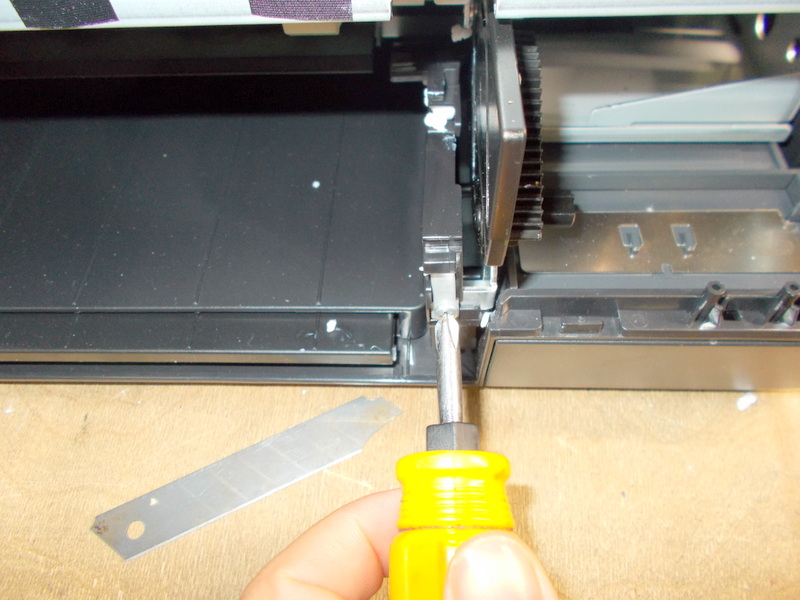

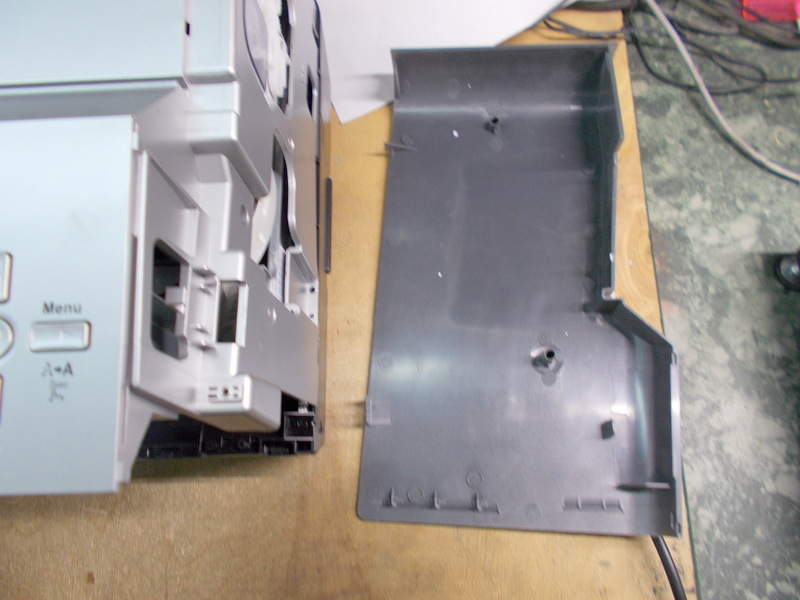

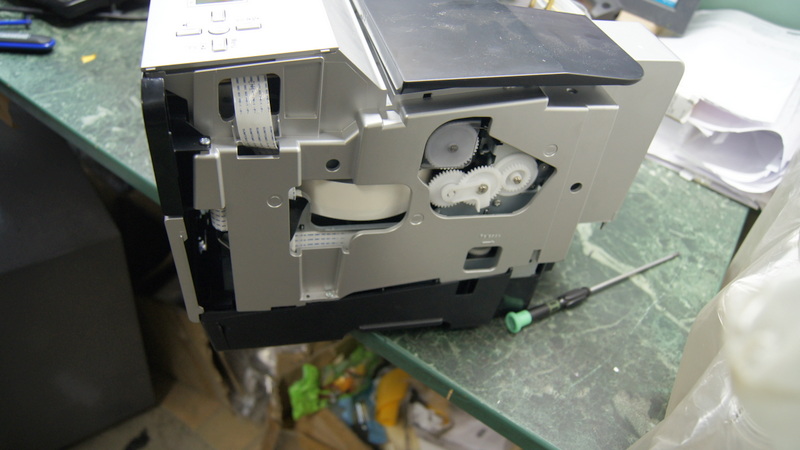

Снимаем боковые пластиковые накладки, они на защелках.
4

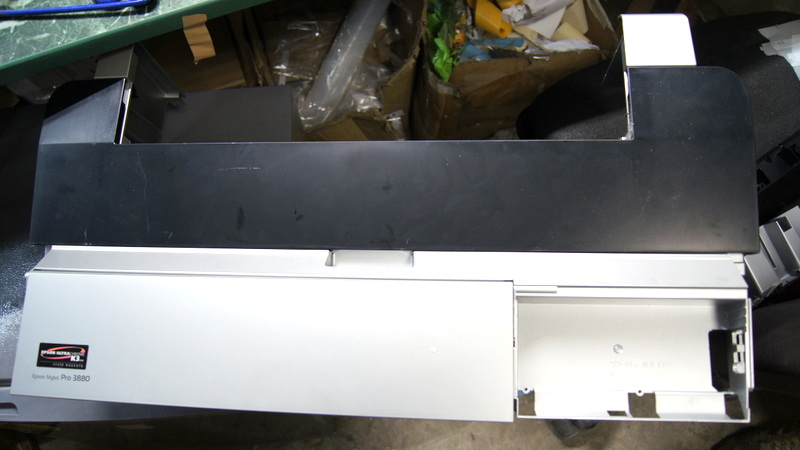

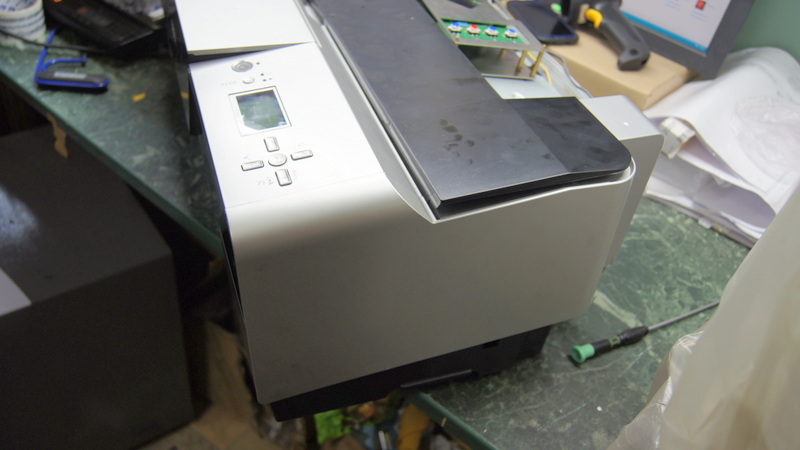

Снимаем переднюю пластиковую панель

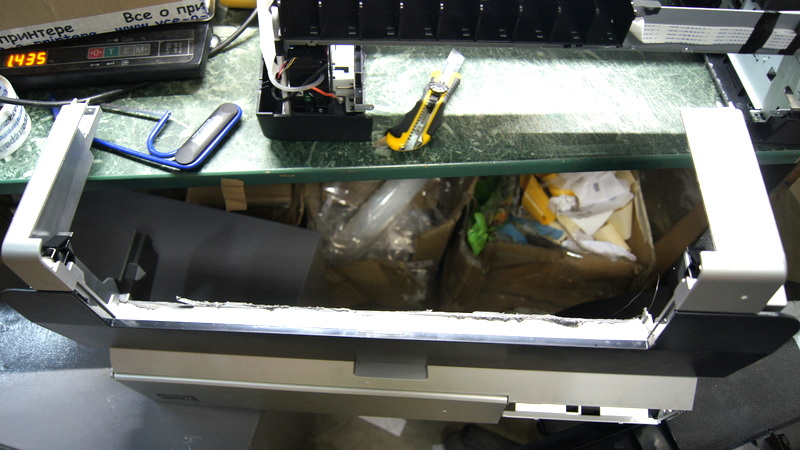

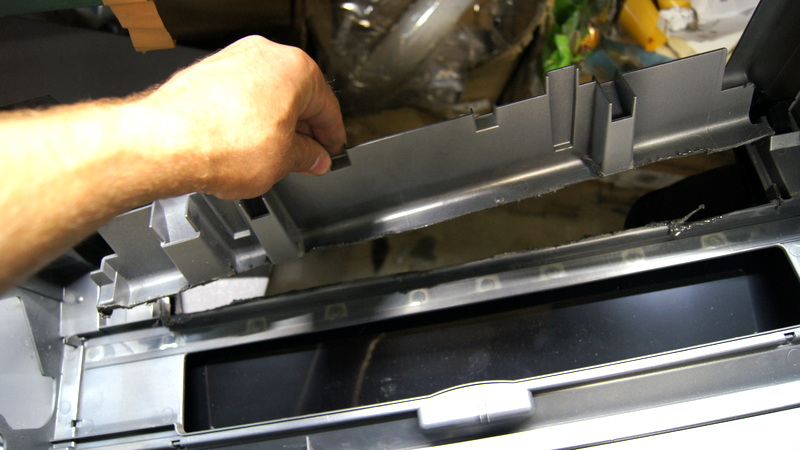

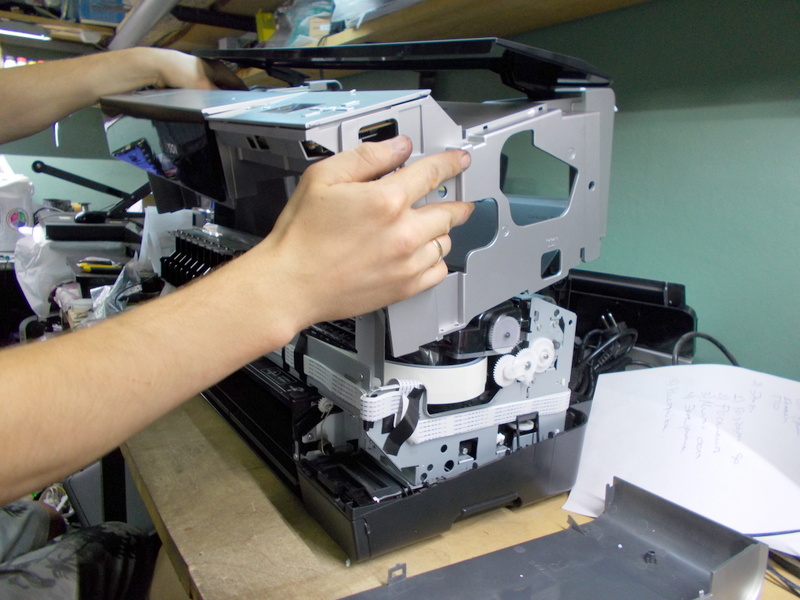

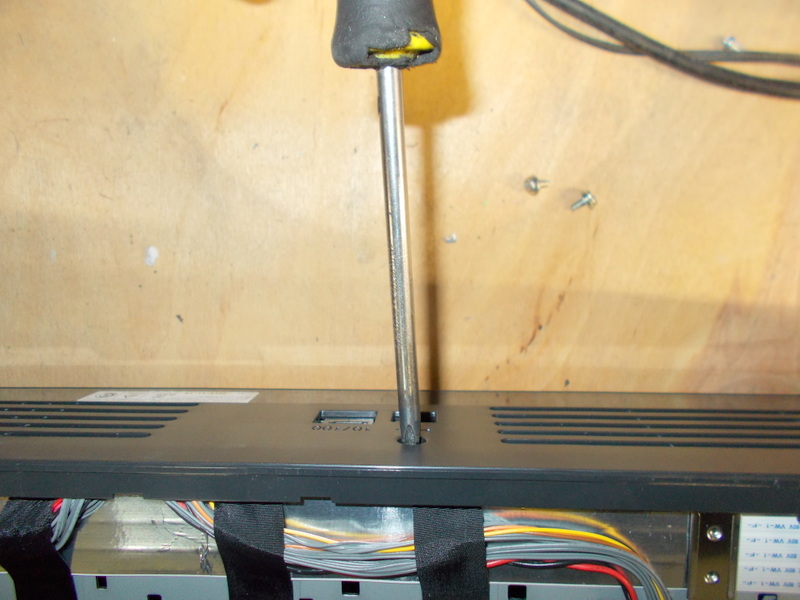

Снимаем верхнюю часть корпуса

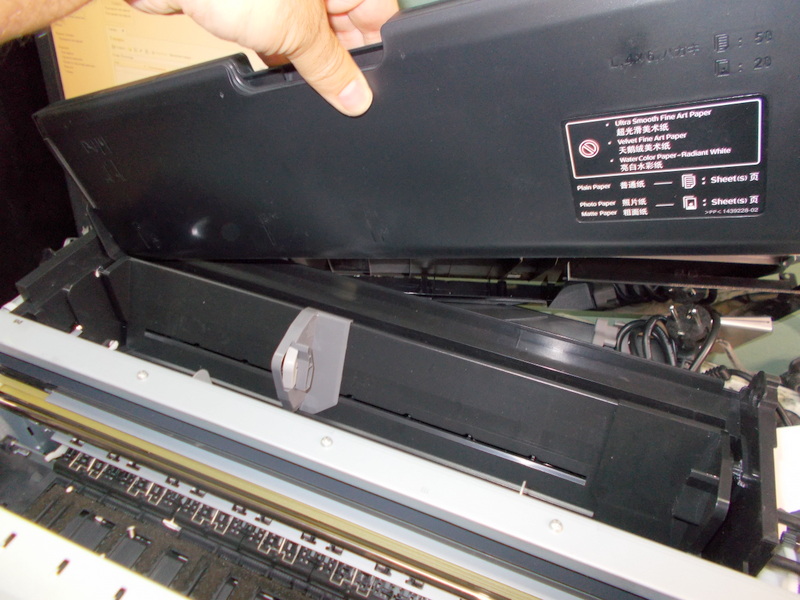

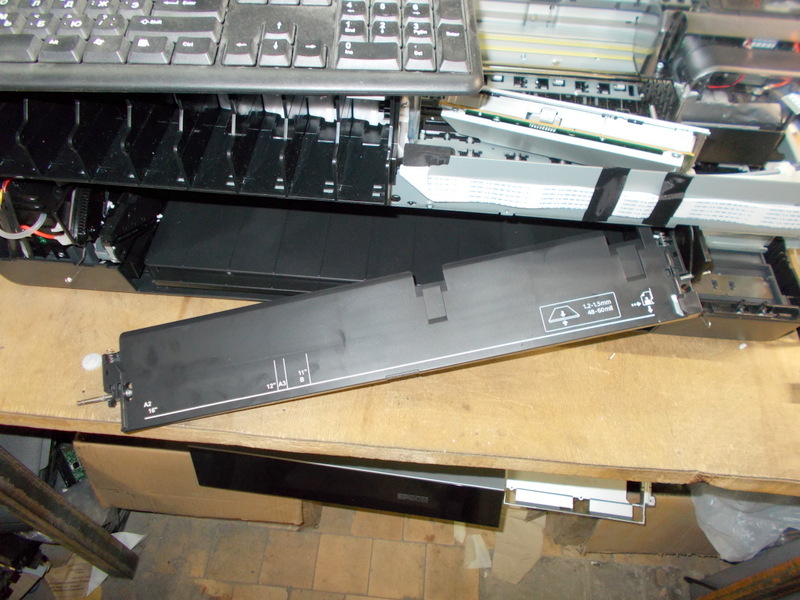

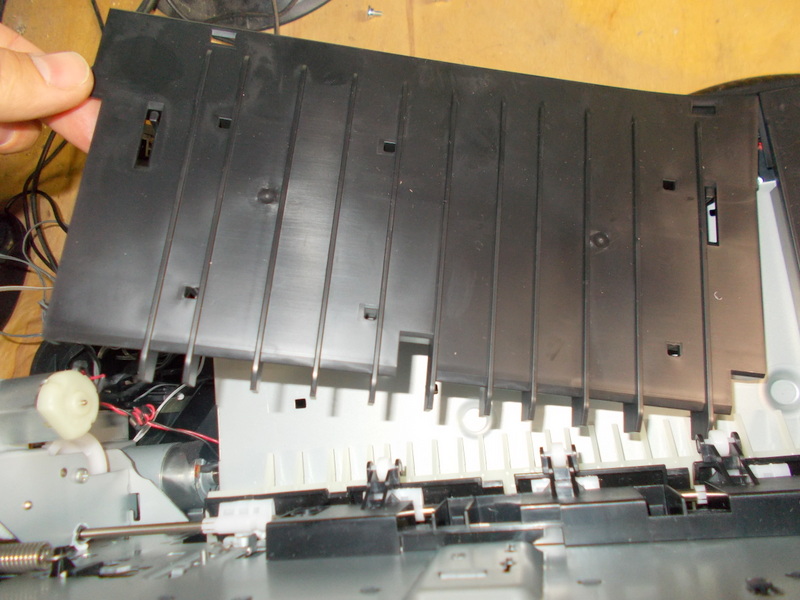

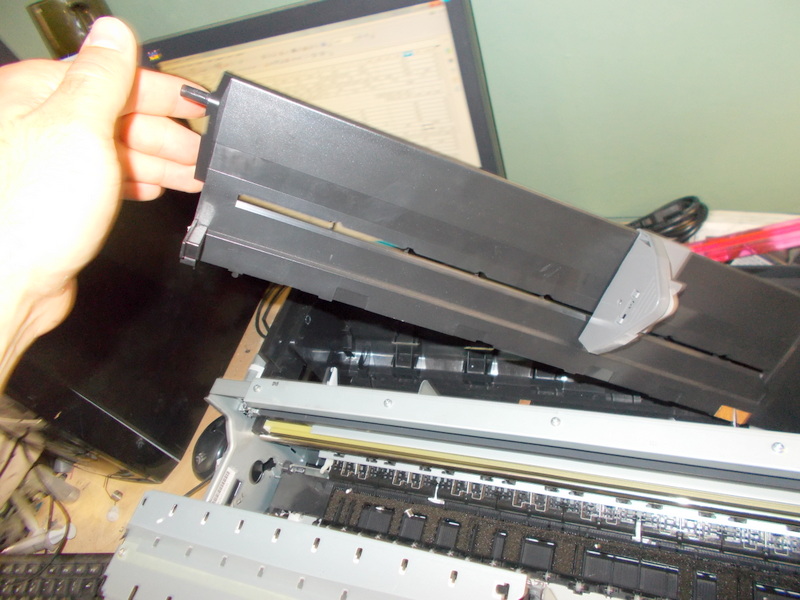

Снимаем лоток подачи бумаги

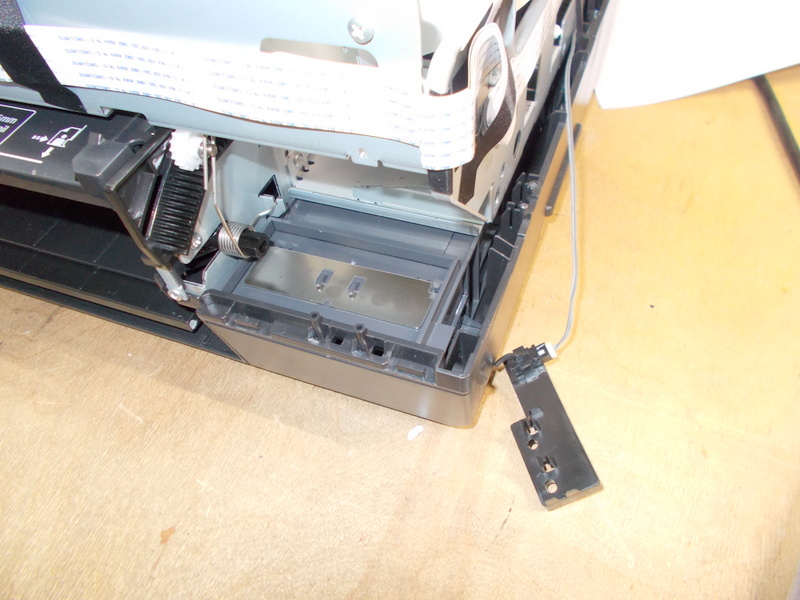

Отсоединяем датчик наличия емкости для отработанных чернил
(памперса), он нам больше не понадобится

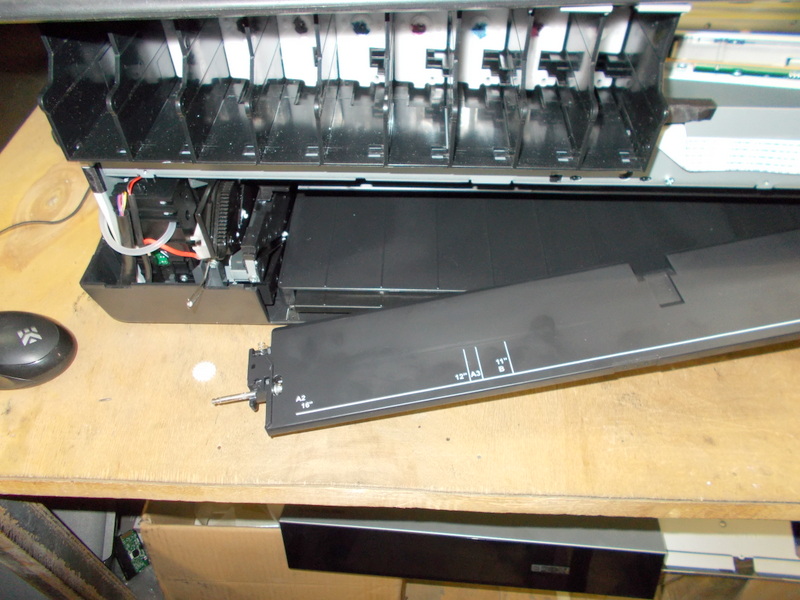

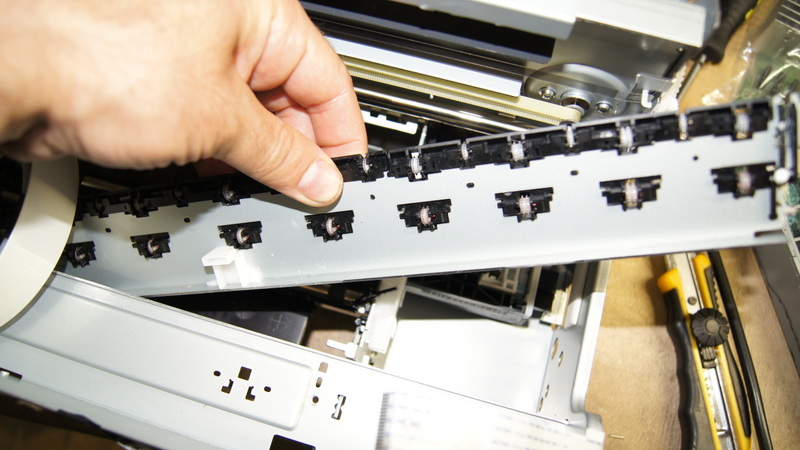

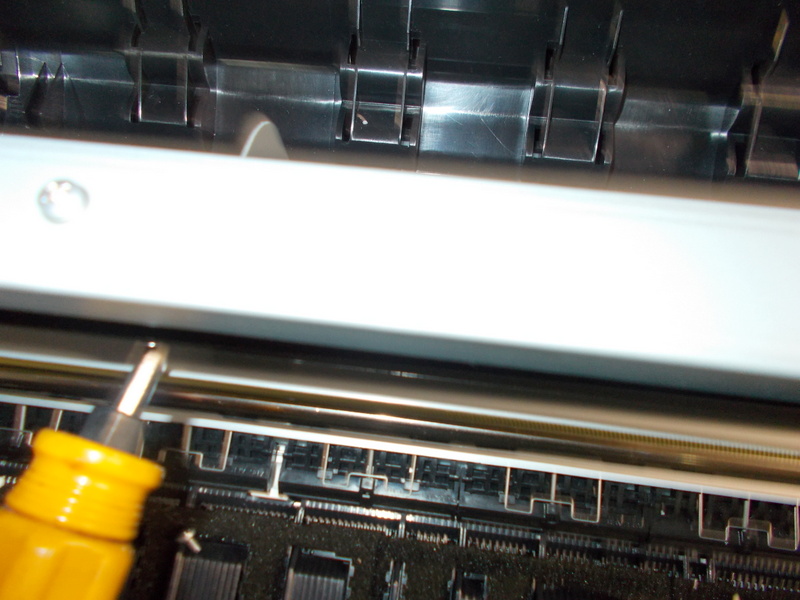

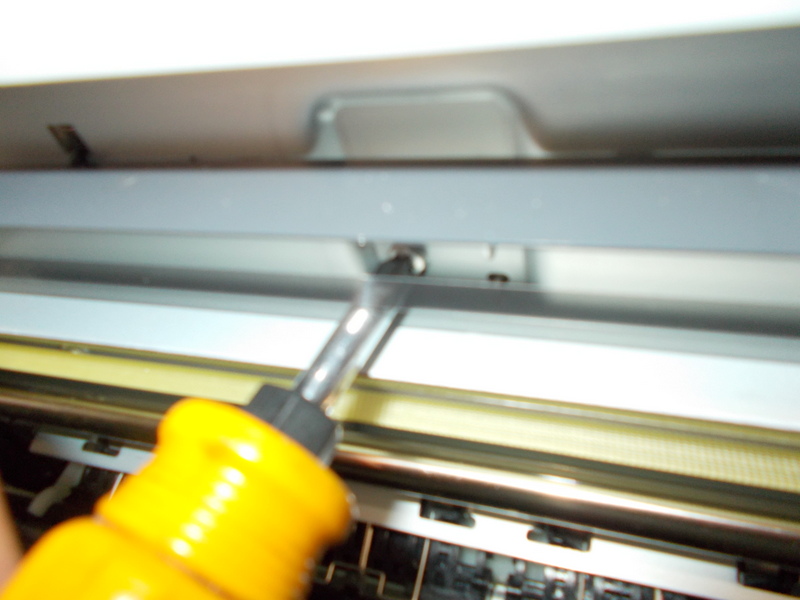

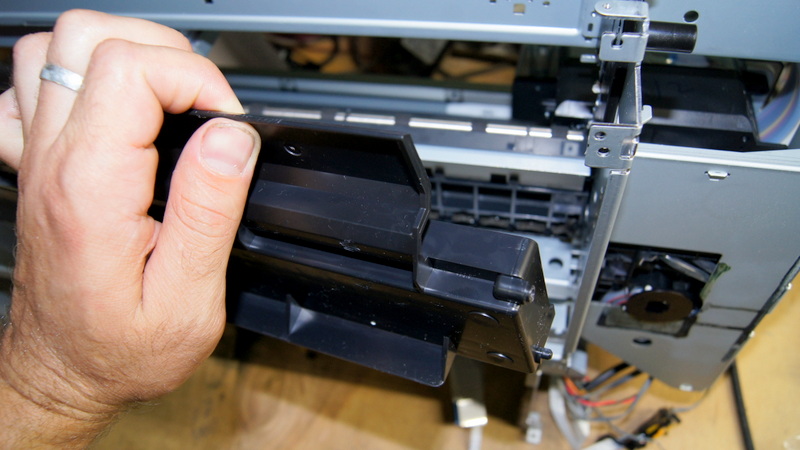

Снимаем все передние лотки для выхода бумаги

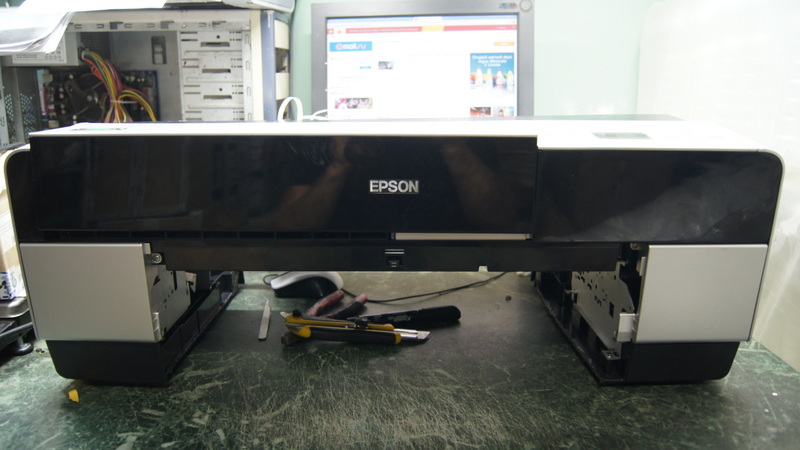

Снимаем заднюю часть корпуса

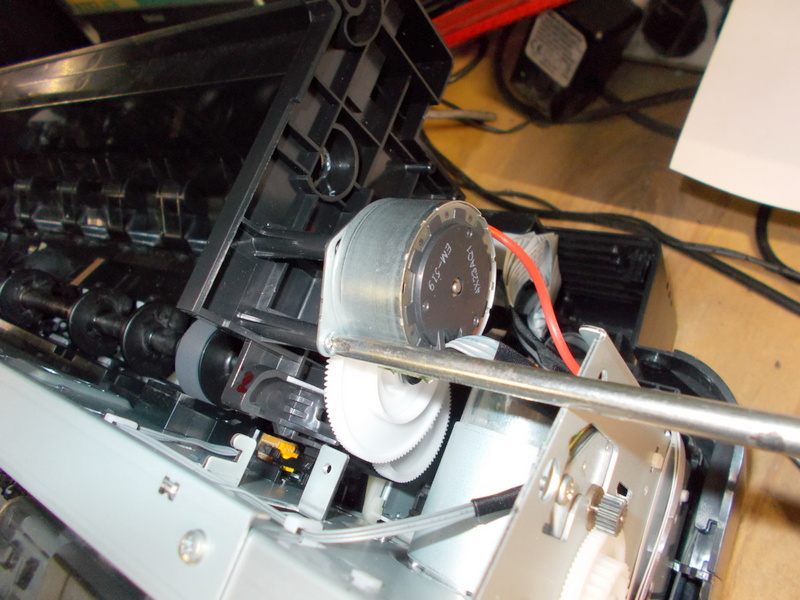

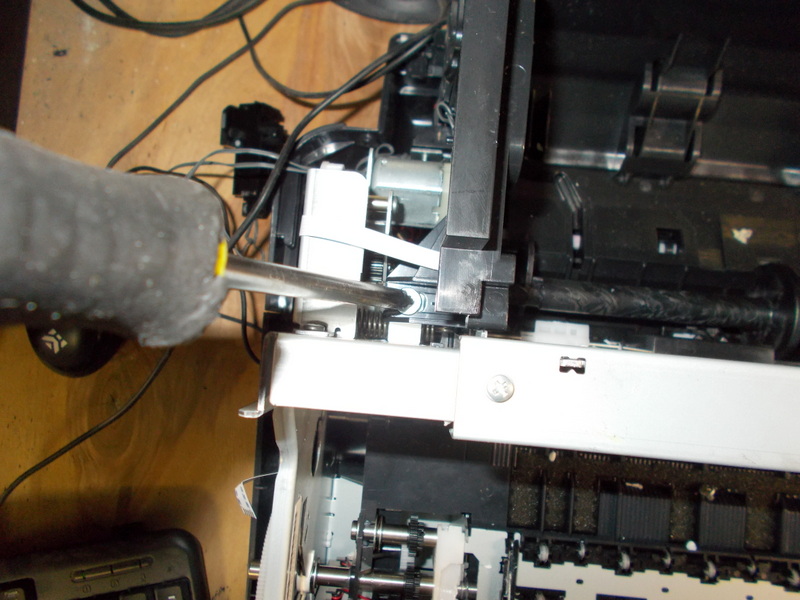

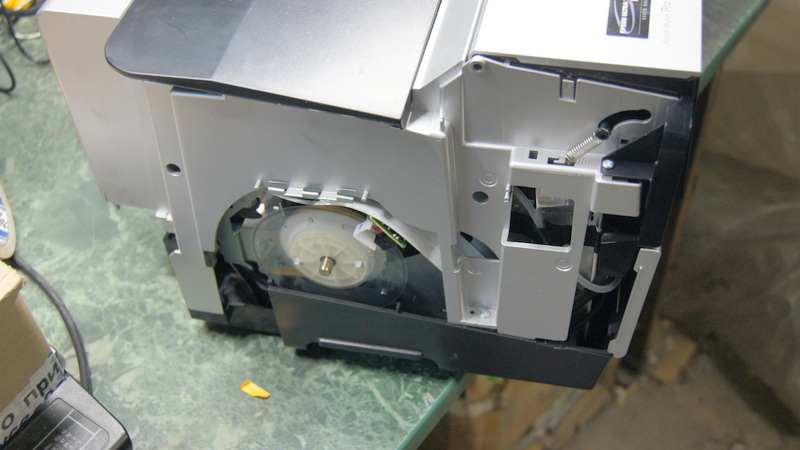

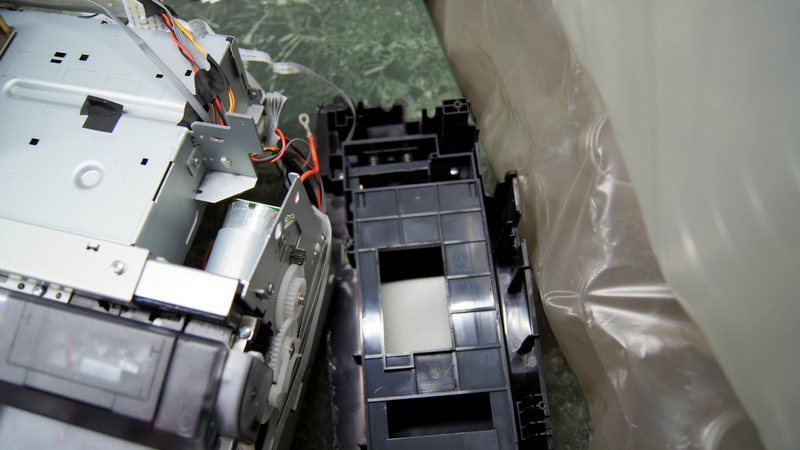

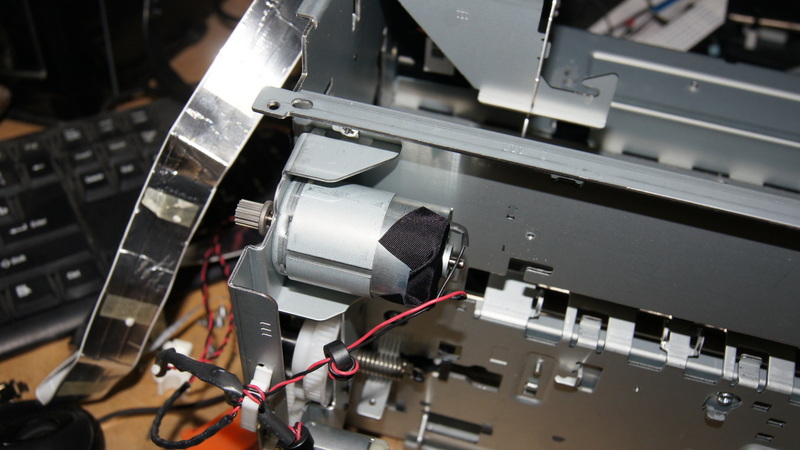

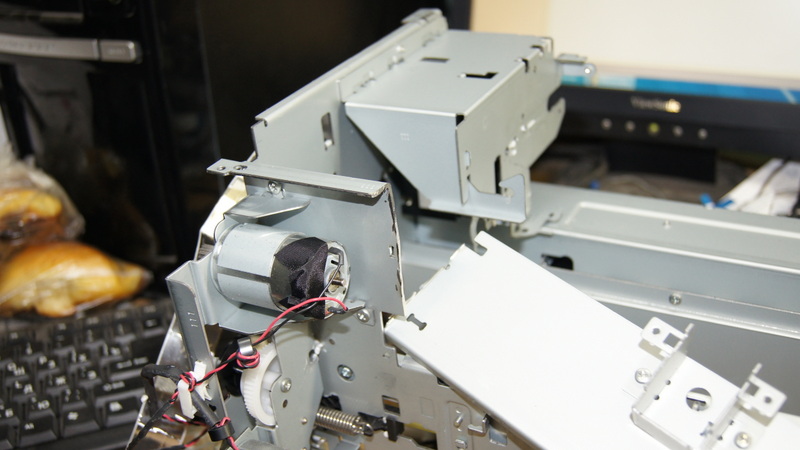

Откручиваем и снимаем двигатель механизма подачи бумаги

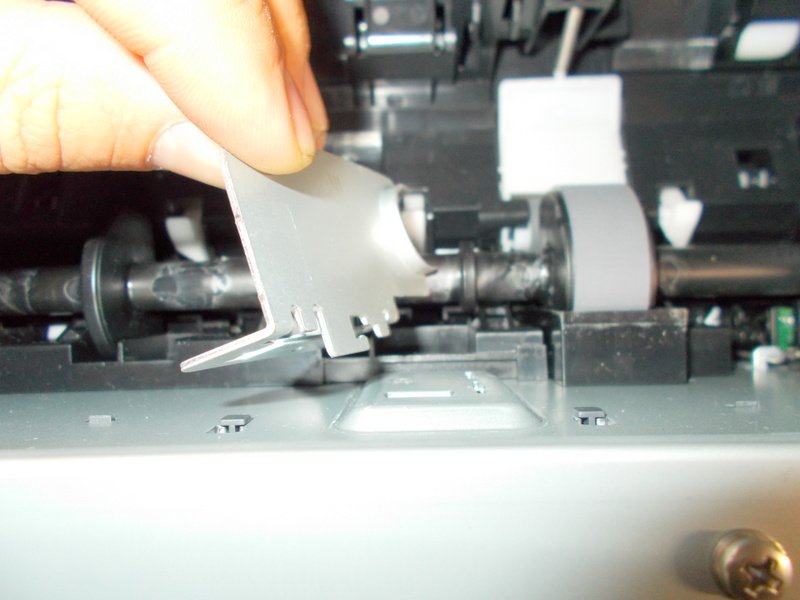

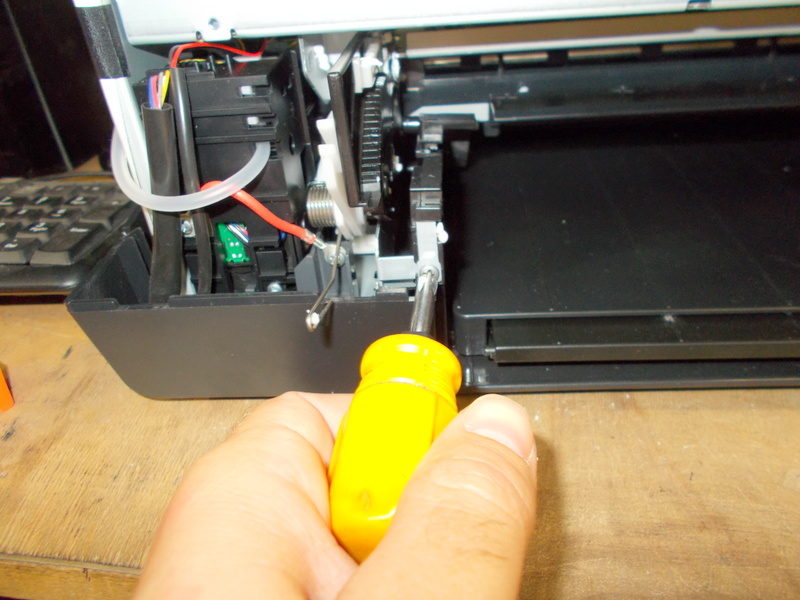

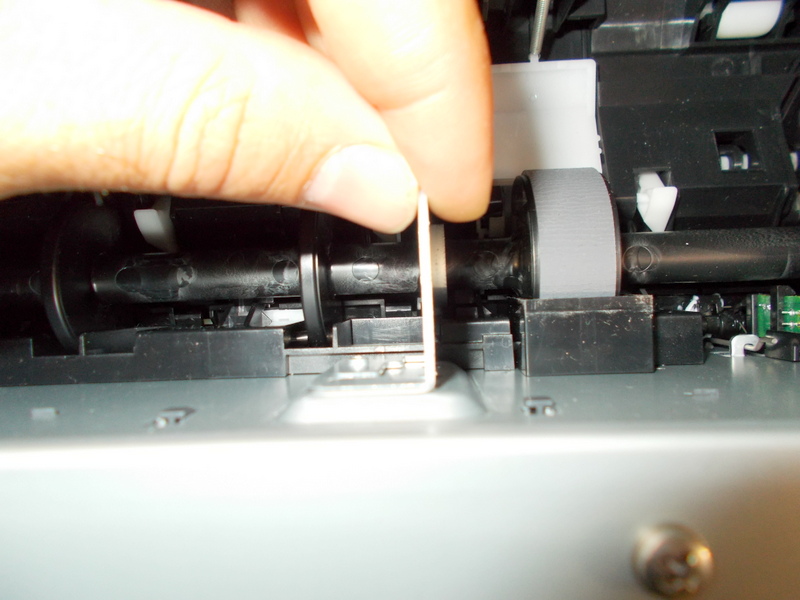

Откручиваем кронштейны крепления ролика захвата бумаги

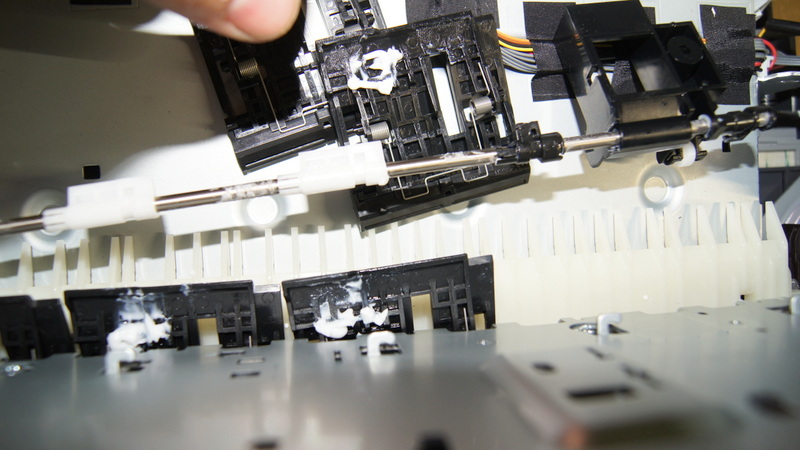

Откручиваем винты крепления узла подачи бумаги
И снимаем его
Снимаем защитные пластиковые панели

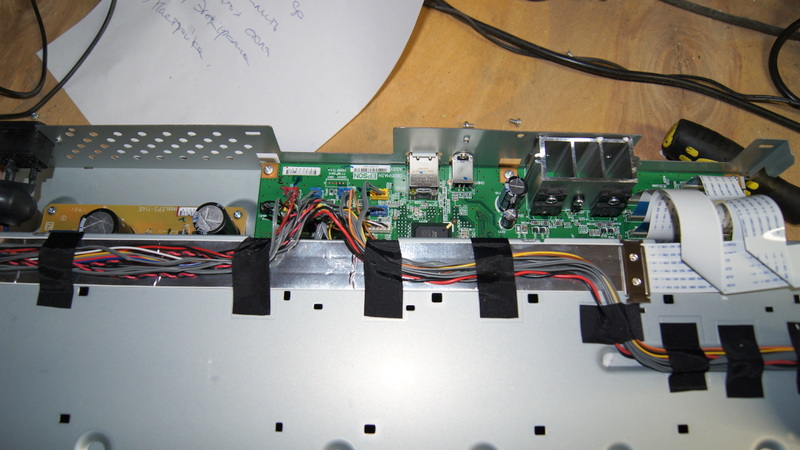

Под ними видим отсек для платы форматера и блока питания
Снимаем верхнюю крышку отсека

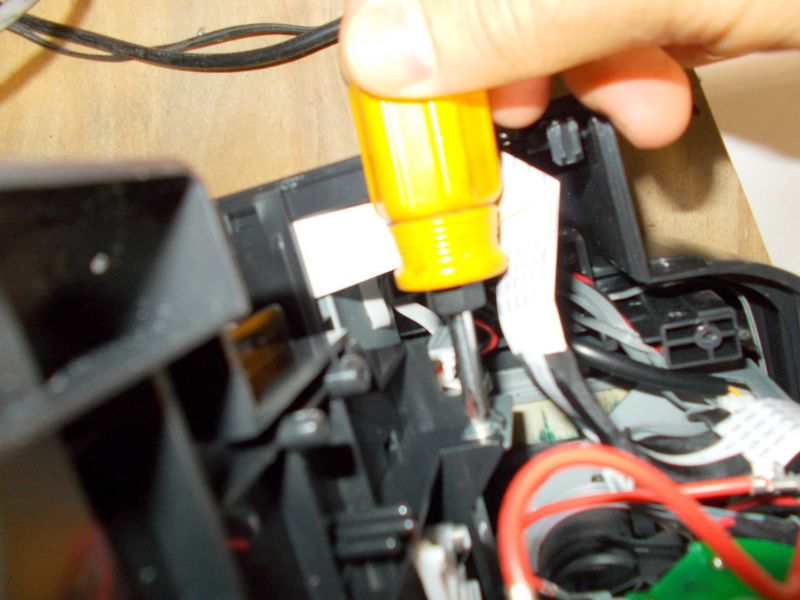

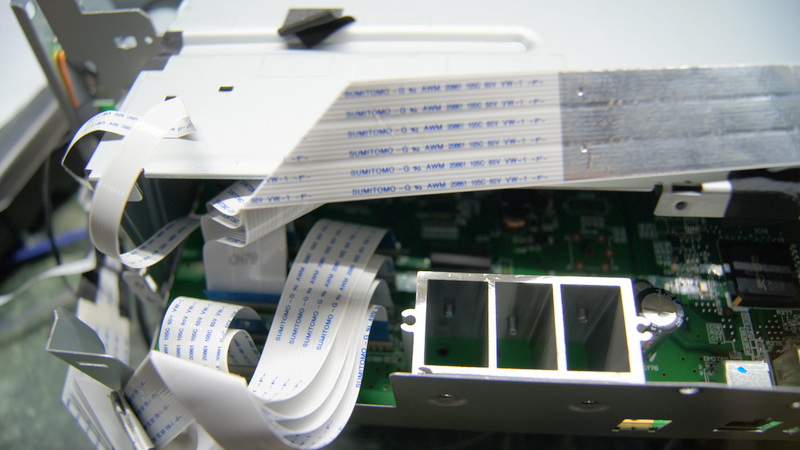

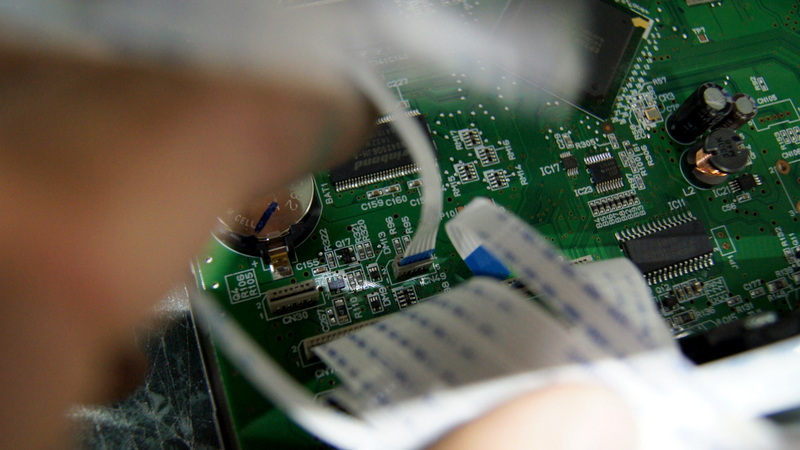

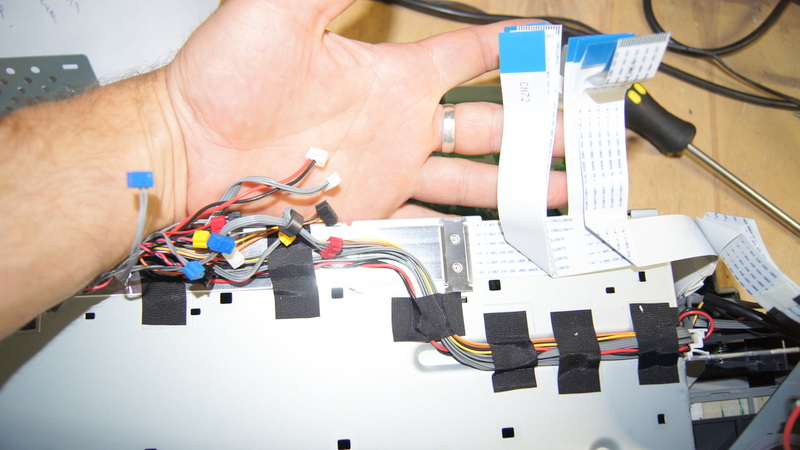

И отсоединяем все разъемы и шлейфы с платы форматера
Модификация принтера
Для начала понадобится удалить все не нужные узлы и детали.

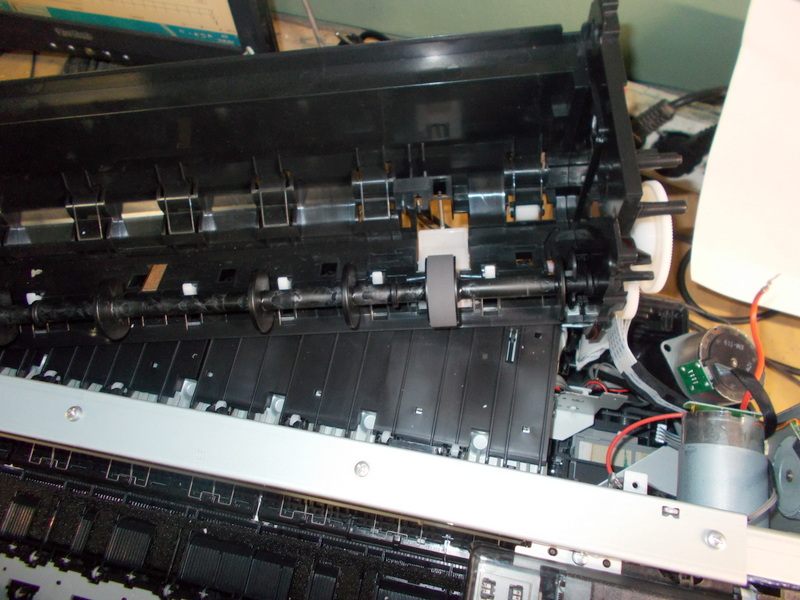

Нужно полностью удалить механизм протяжки бумаги, можно его особо не жалеть он нам больше не понадобится.
Далее откручиваем все крепления станины принтера к нижней части корпуса

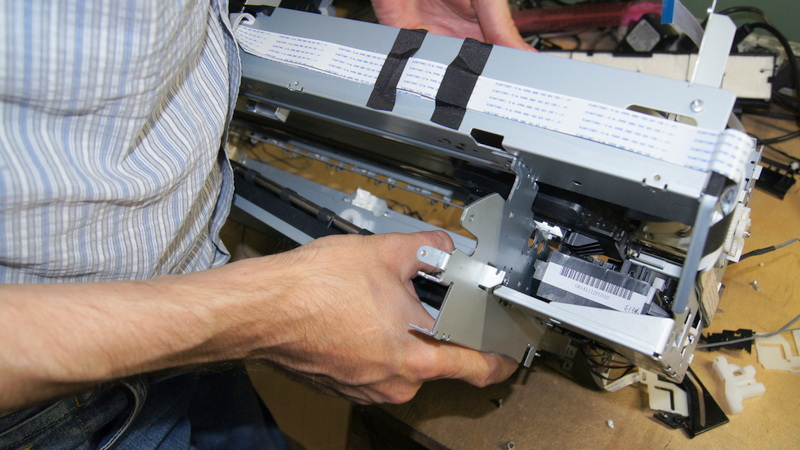

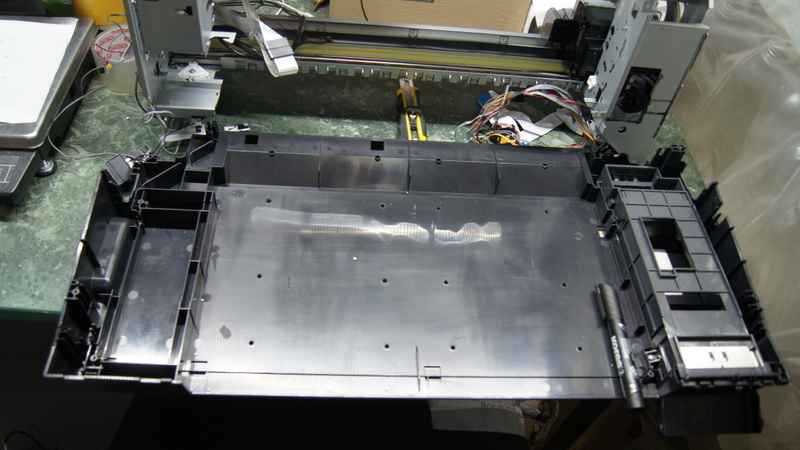

И снимаем ее

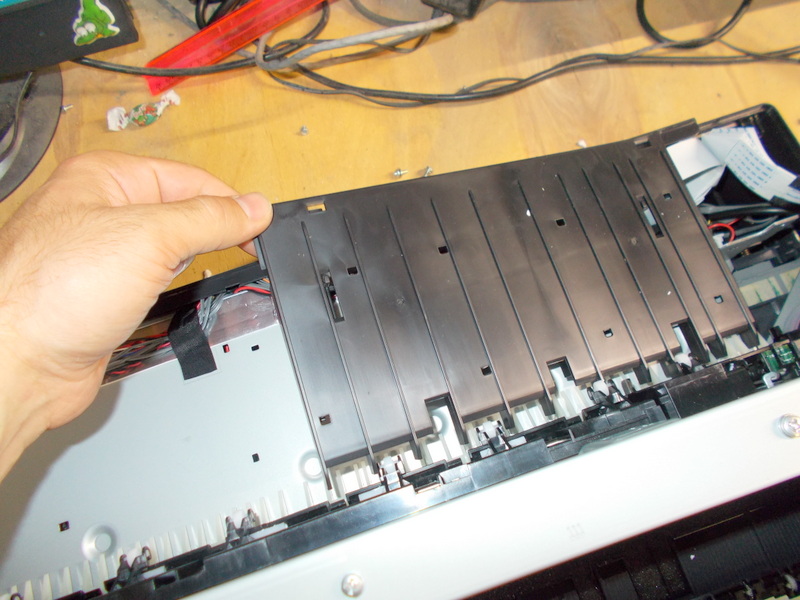

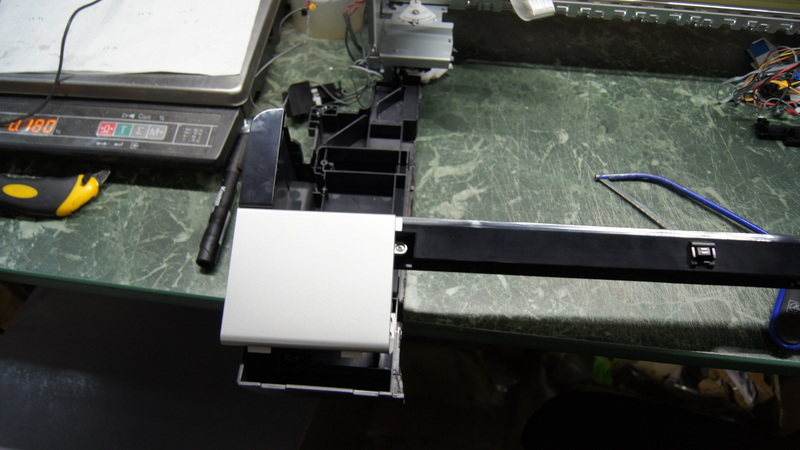

Снимаем пластиковую панель

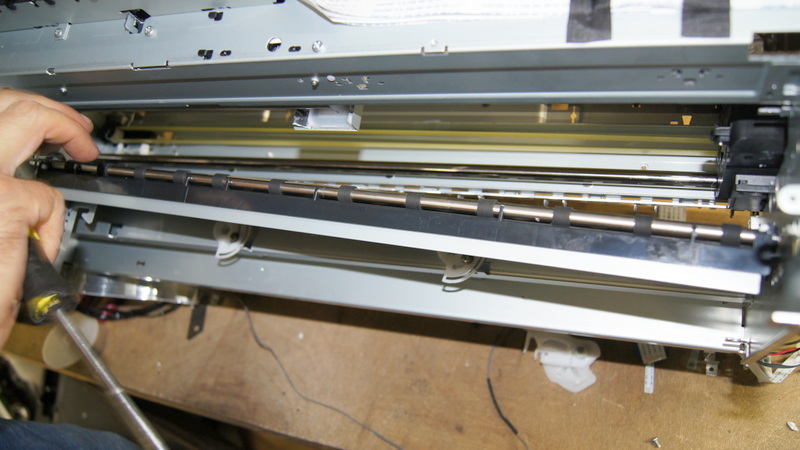

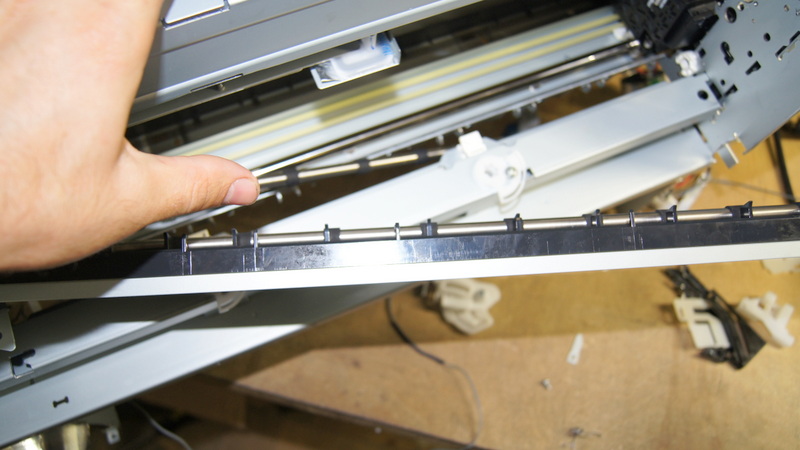

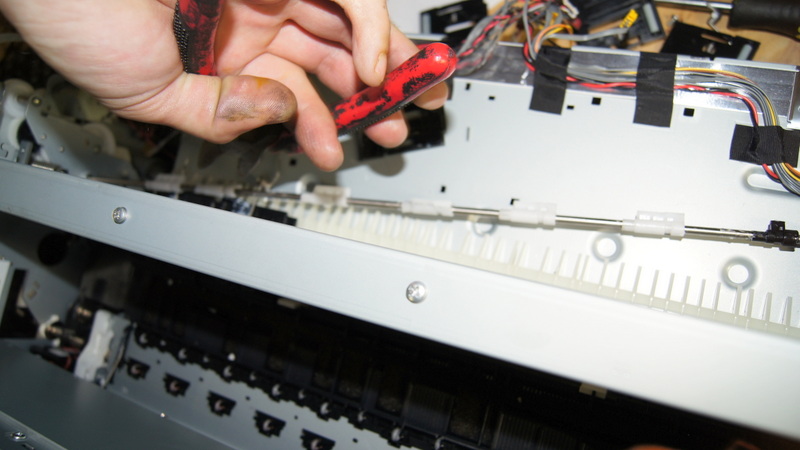

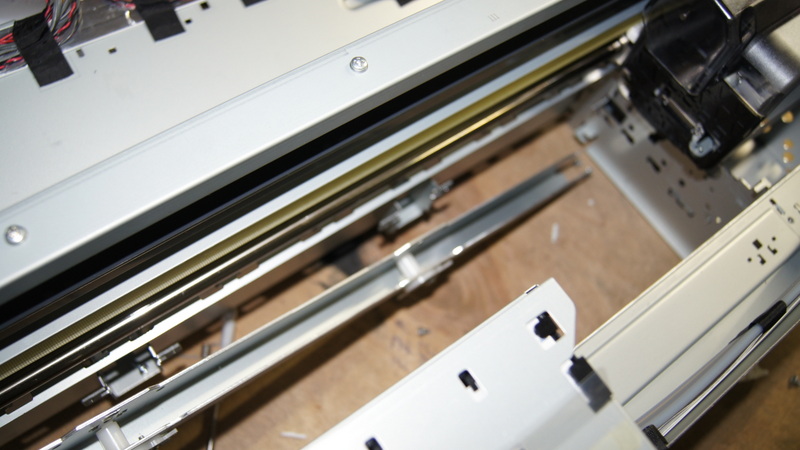

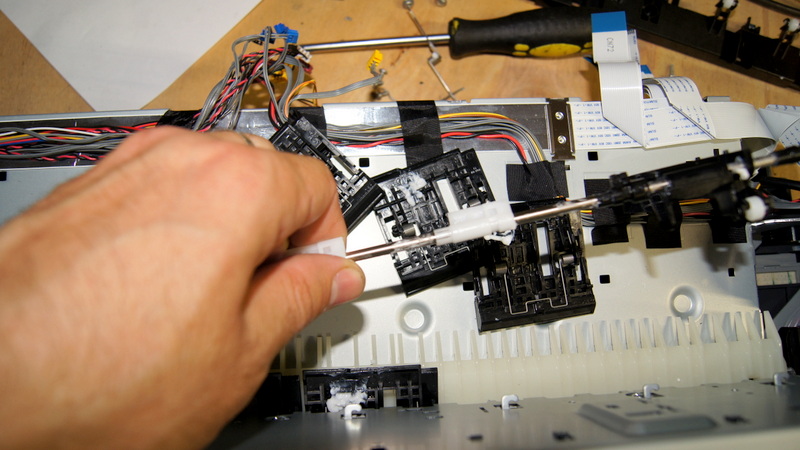

и валы протяжки бумаги, а так же вал привода энкодерного диска

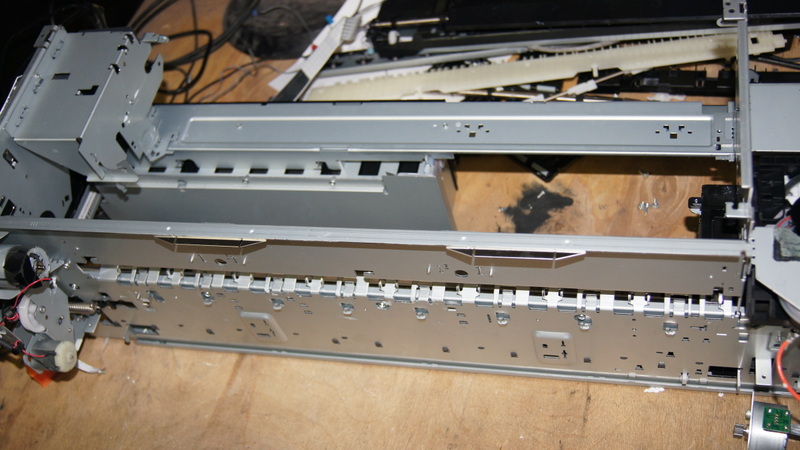

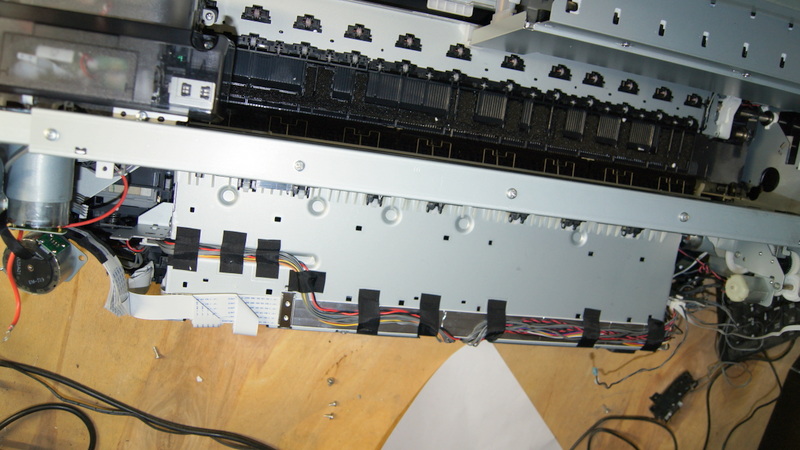

Вид с низу

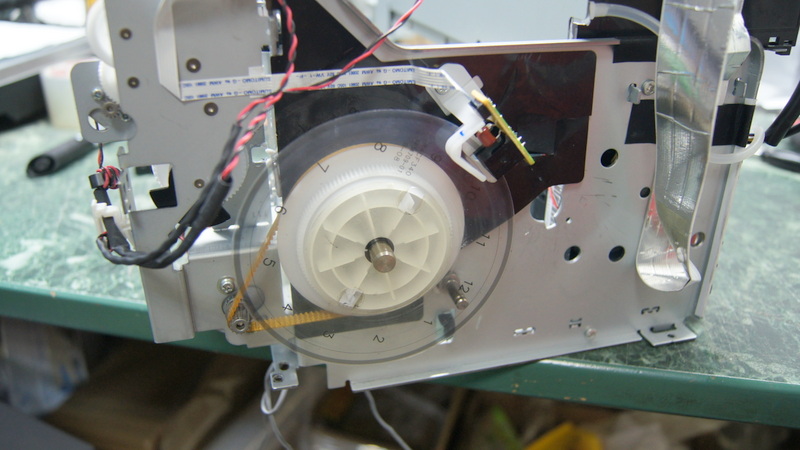

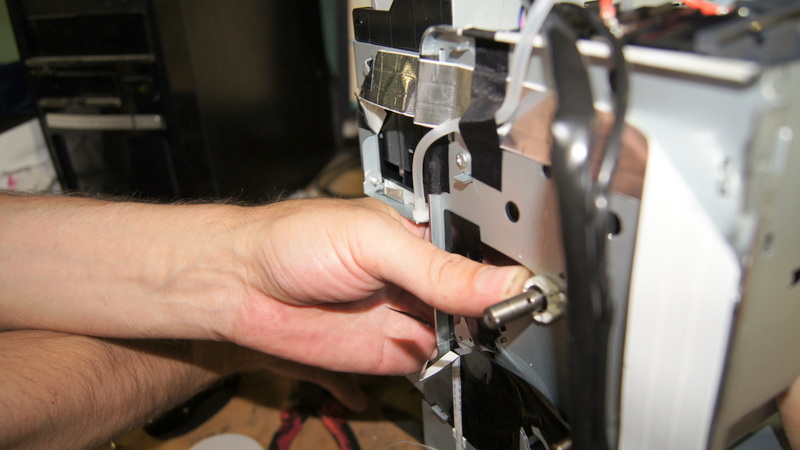

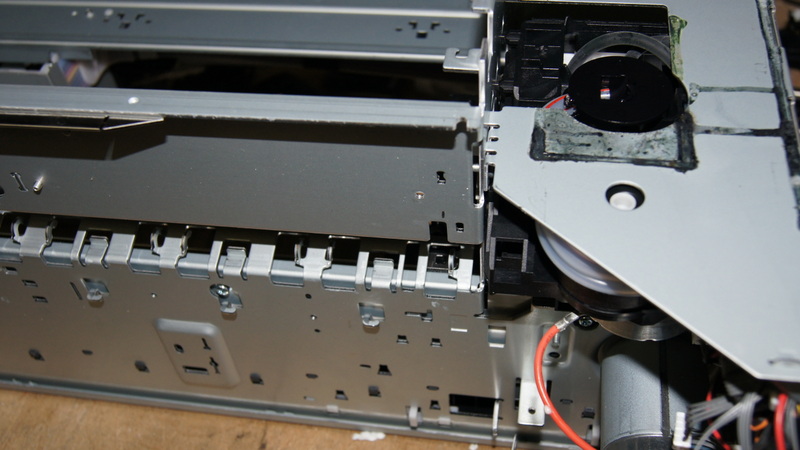

Валы протяжки бумаги нам больше не понадобятся, а вот вал привода энкодерного диска нужно отрезать сразу за стопорным кольцом и поставить на место, так что не потеряйте пружину шайбу и стопорное кольцо.
Так же удалим крепление механизма передних лотков для бумаги, оно особо не мешает, но и нам оно ни для чего не понадобится

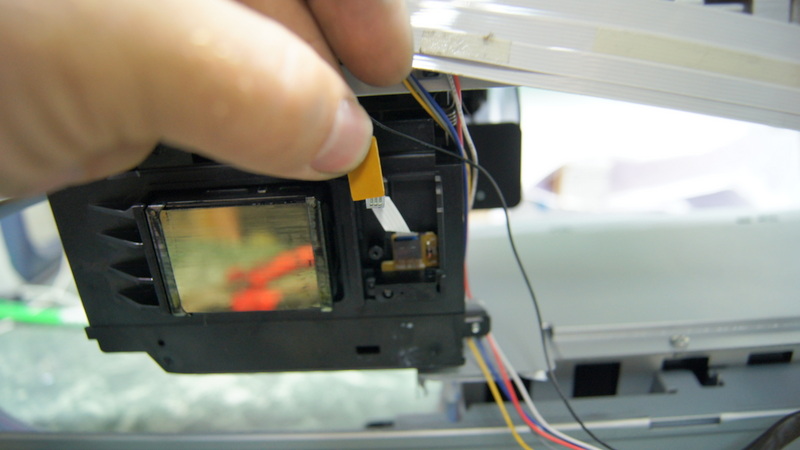

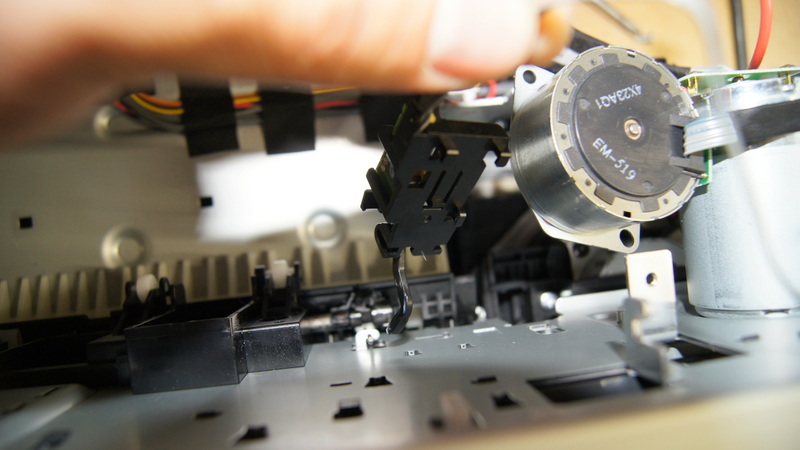

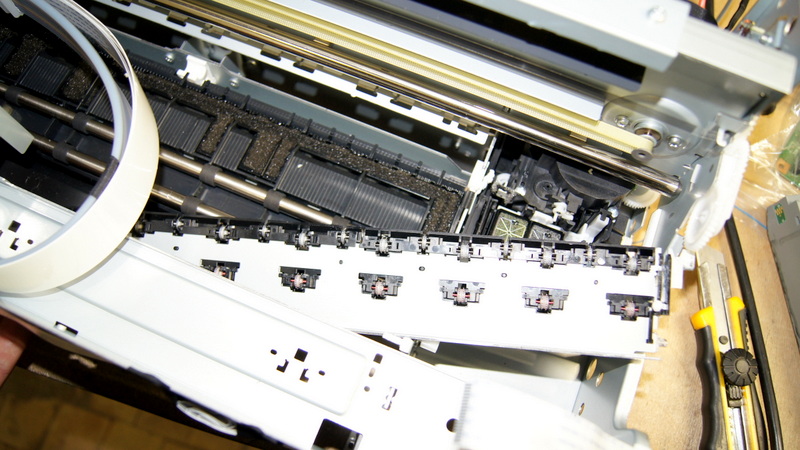

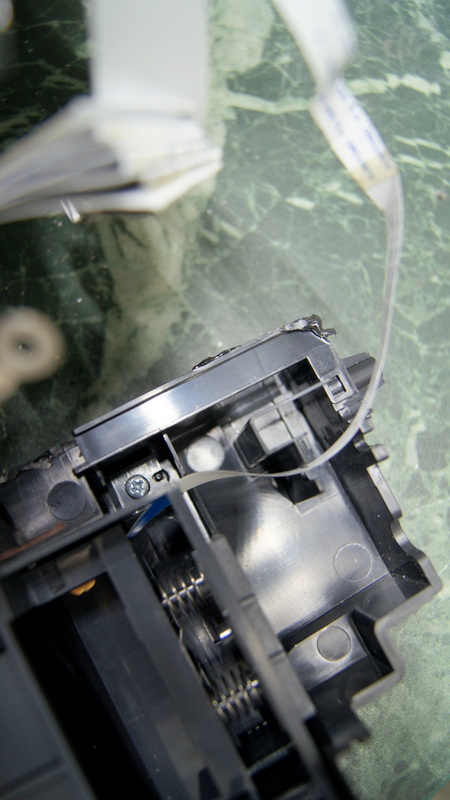

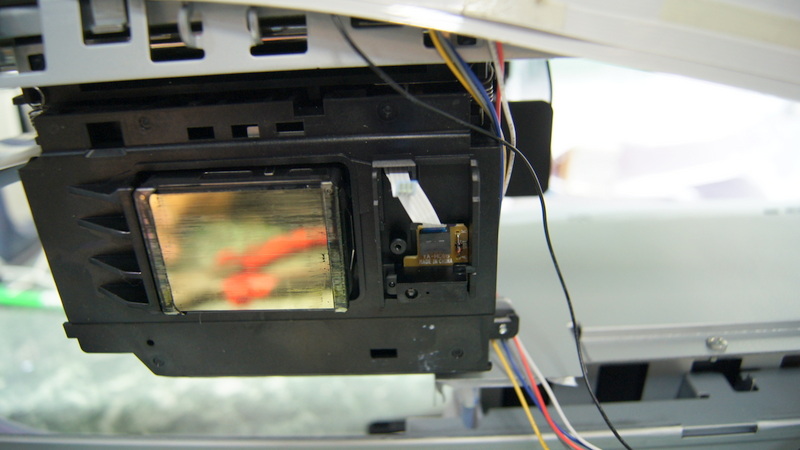

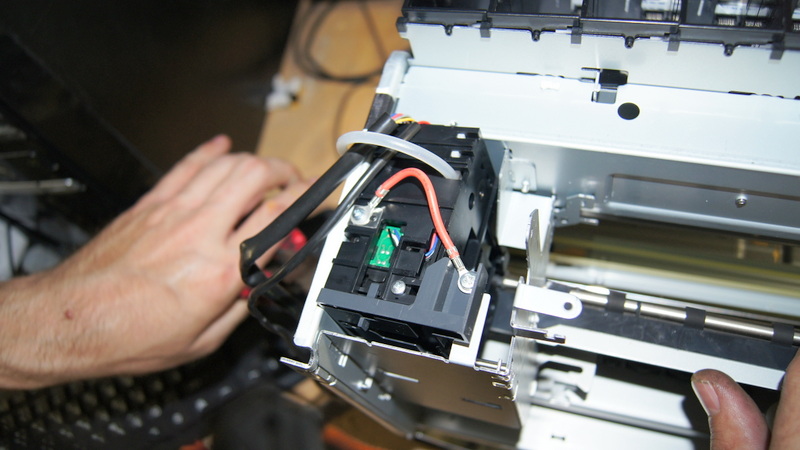

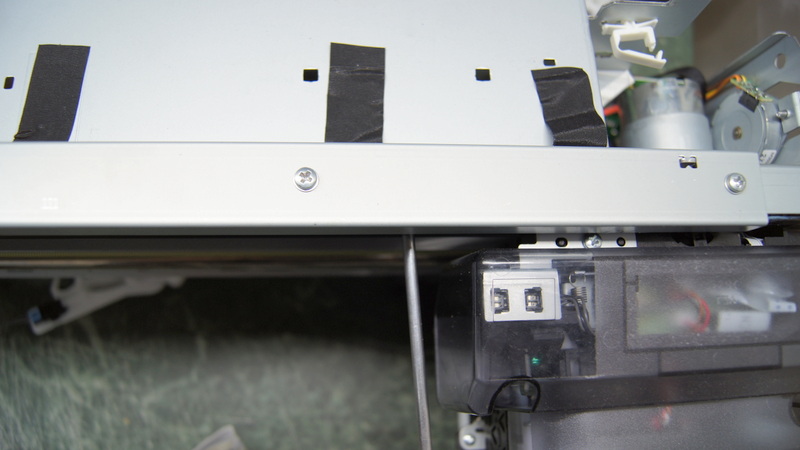

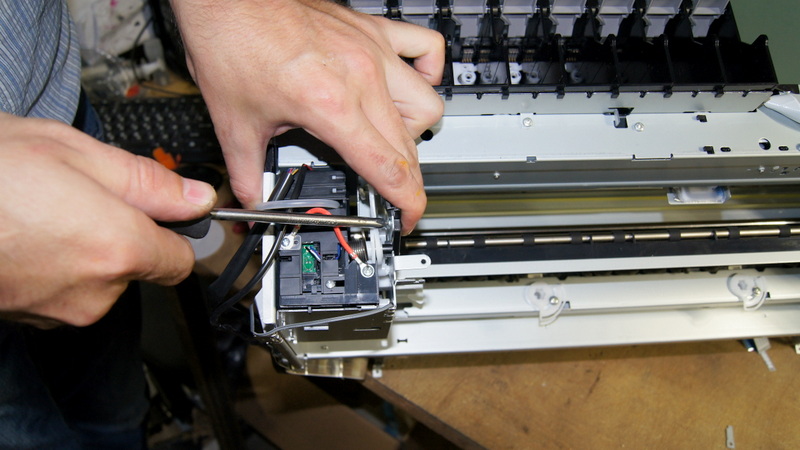

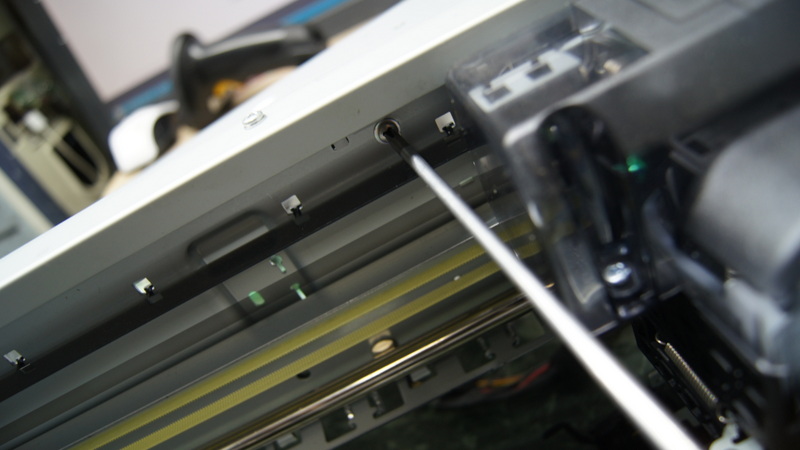

Теперь переворачиваем принтер набок так чтобы был доступ к печатающей головке. Нас интересует пластиковая крышка, под которой находятся оптопары

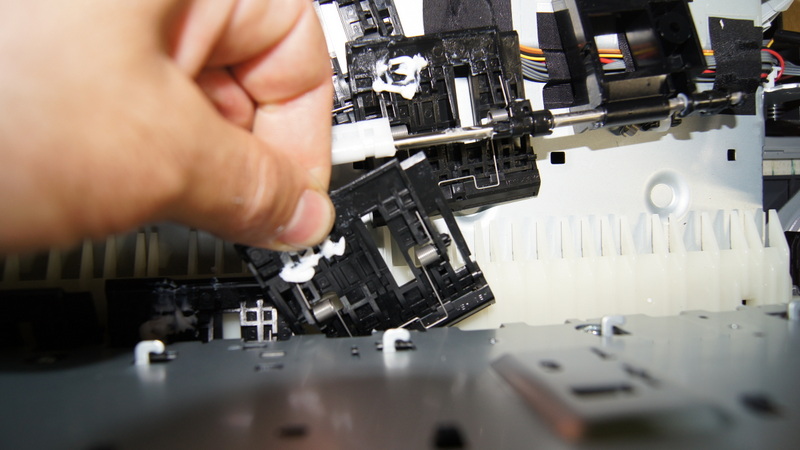

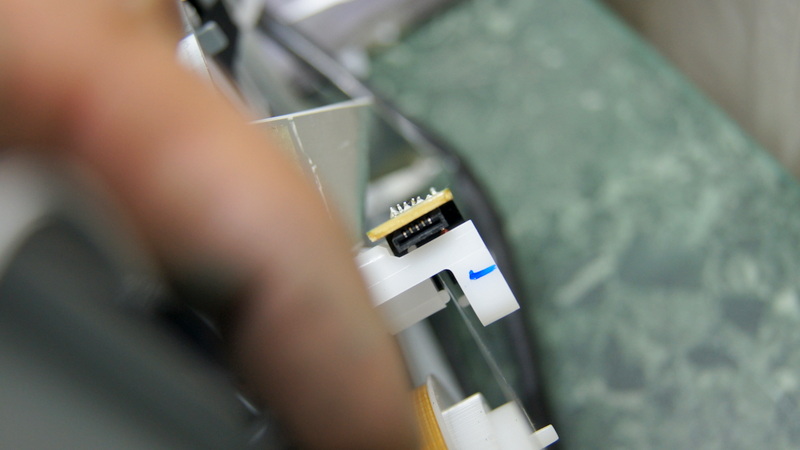

Там их две. Нам нужно снять ту, которая меньше по размеру

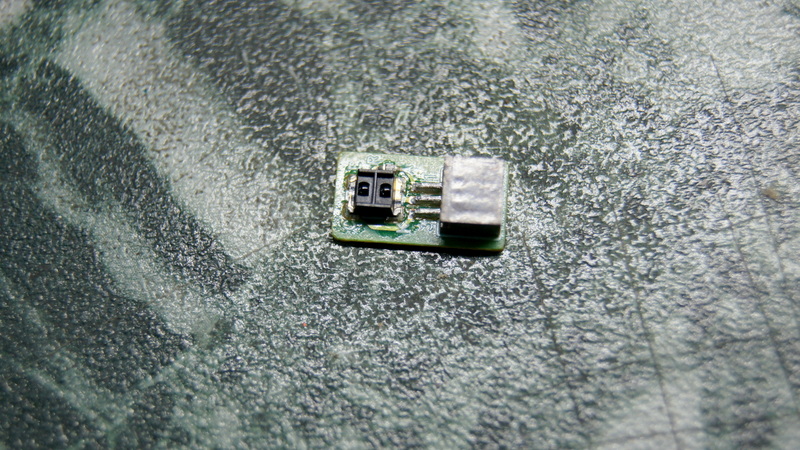

Снятая оптопара больше не понадобится

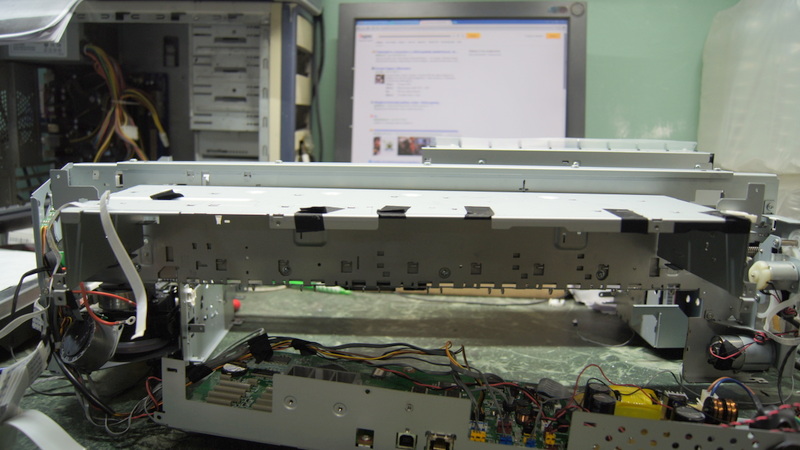

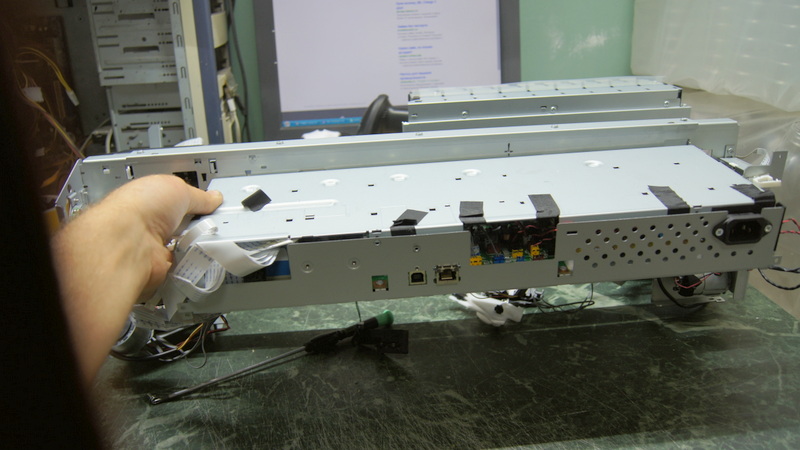

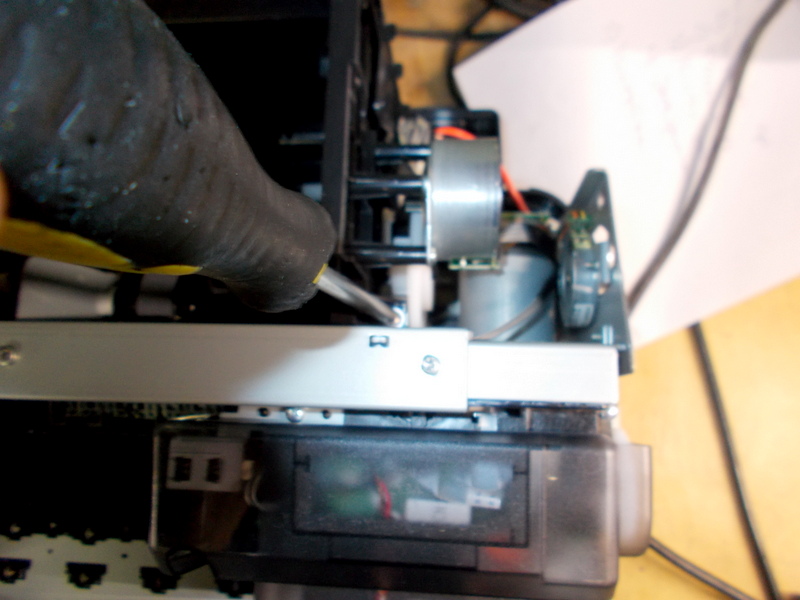

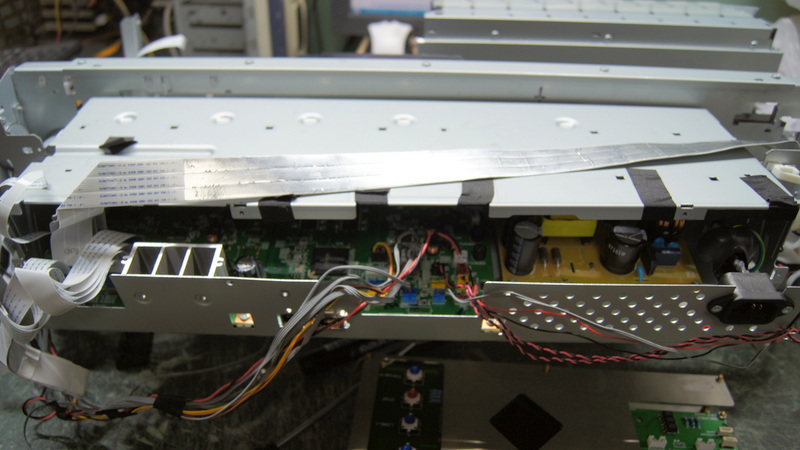

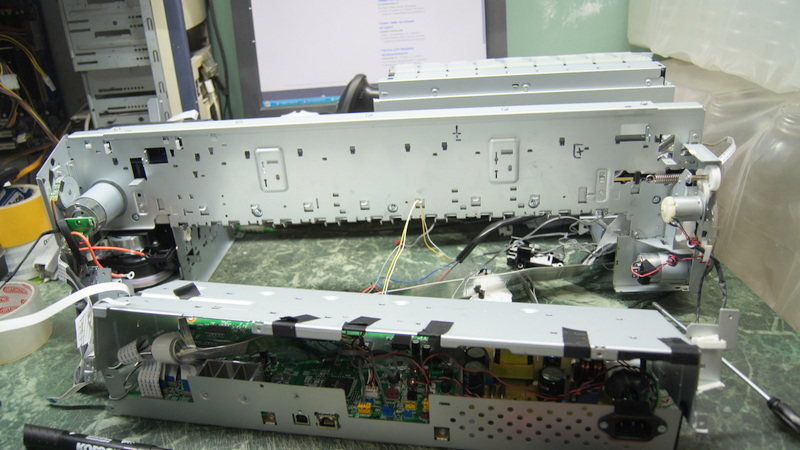

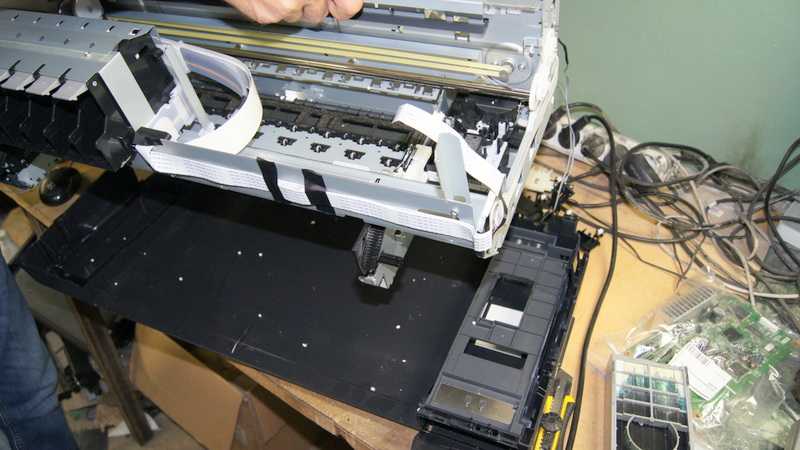

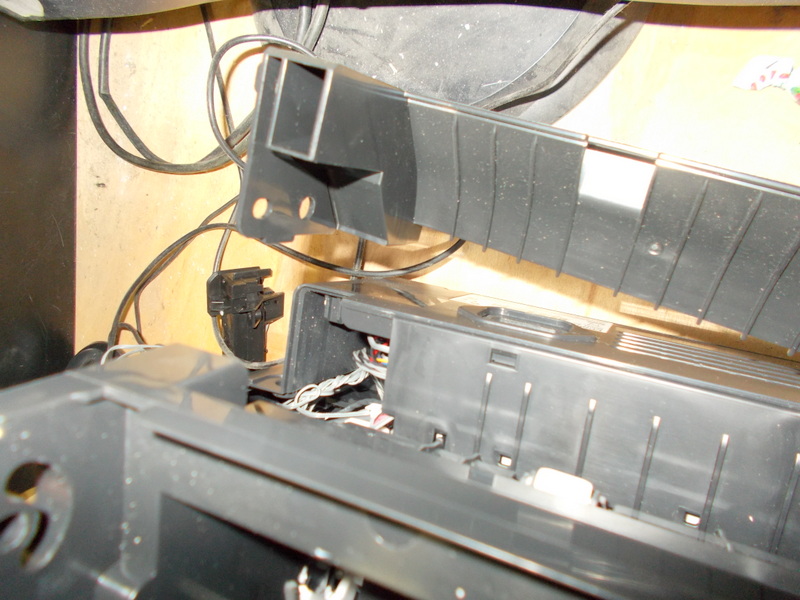

Теперь необходимо прикрепить корпус, в котором находятся материнская плата и блок питания к верхней части принтера, так чтобы в дальнейшем он не мешал прохождению подвижной части стола
Для этого возьмем верхнюю часть корпуса и приложив по месту размечаем и сверлим отверстия под болты
Прикручиваем крышку корпуса
Должно получится так

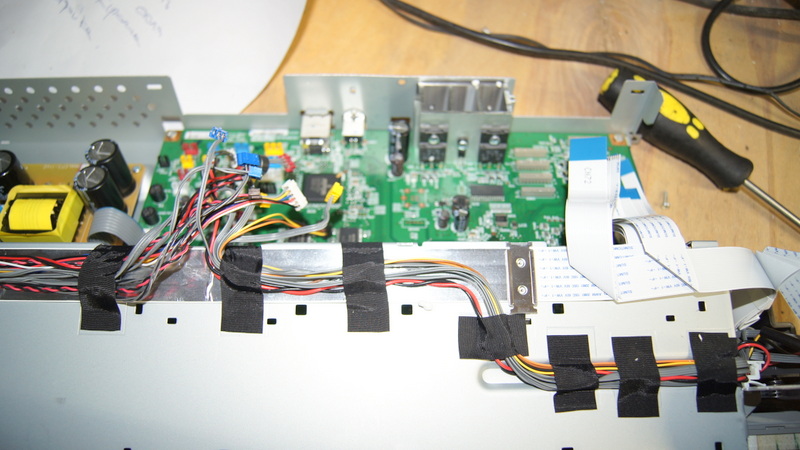

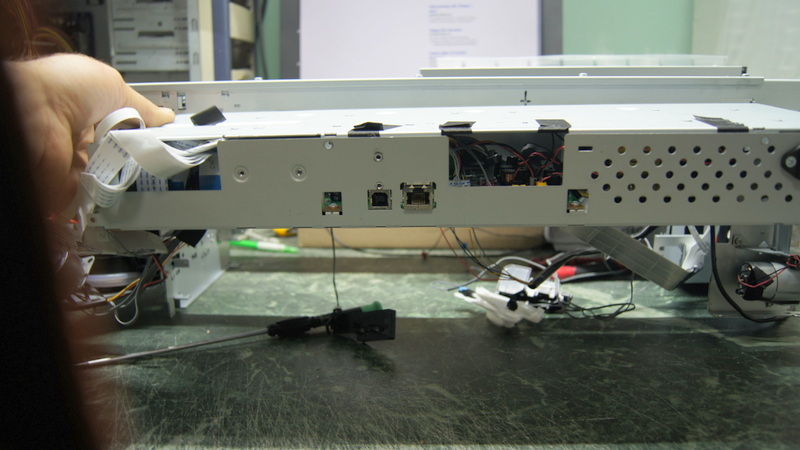

Устанавливаем нижнюю часть и подсоединяем разъемы и шлейфы
Пока можно не закручивать винты, так как нам еще понадобится доступ к форматеру для подключения платы управления столом

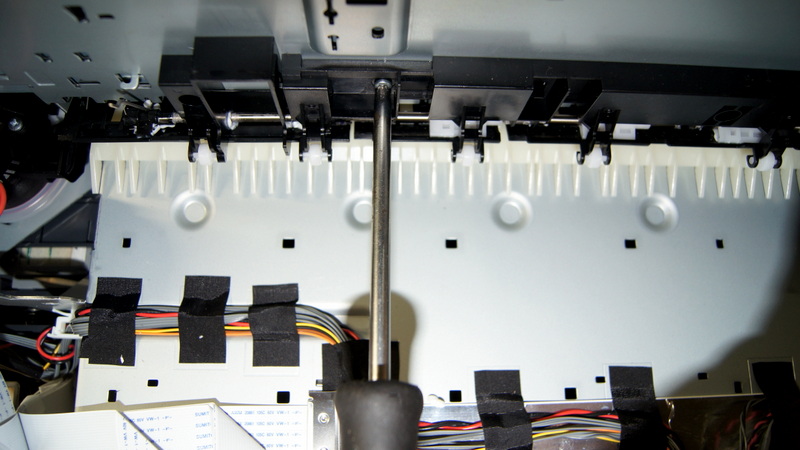

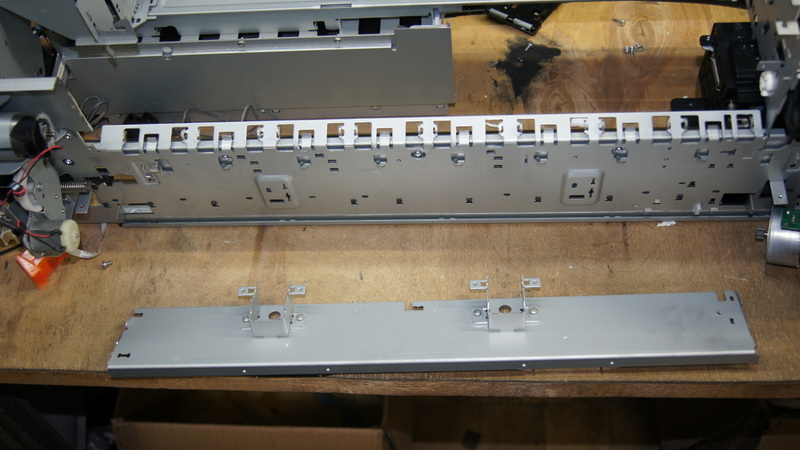

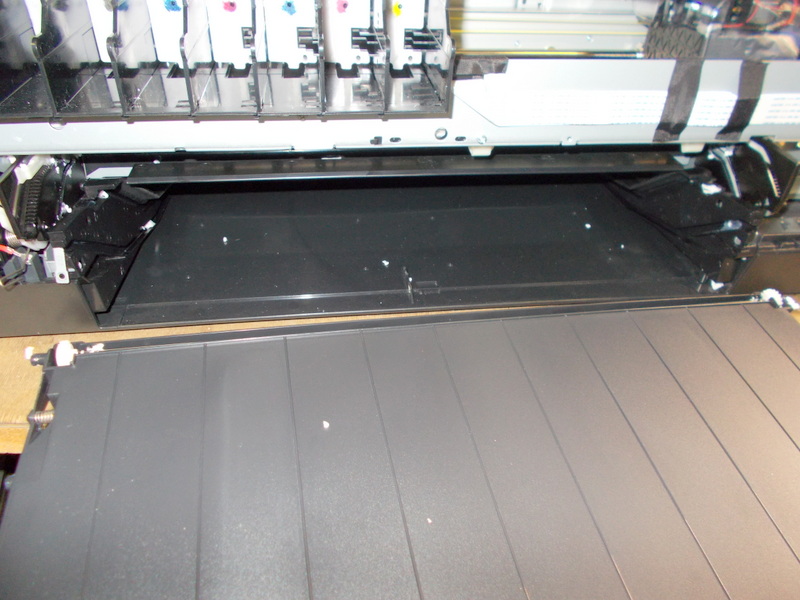

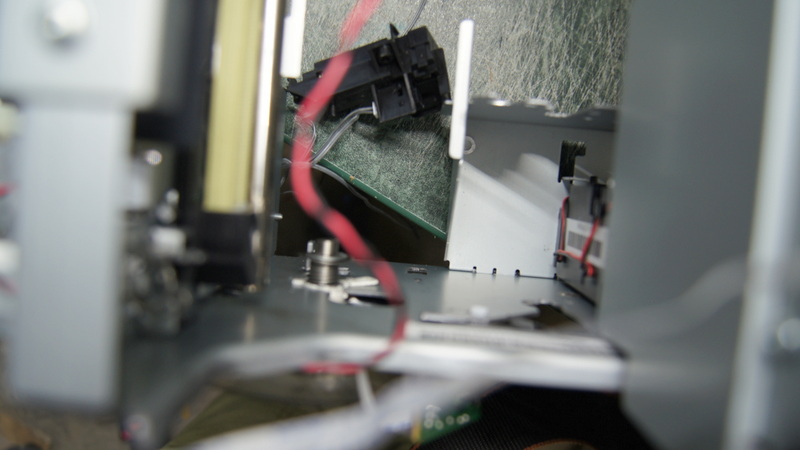

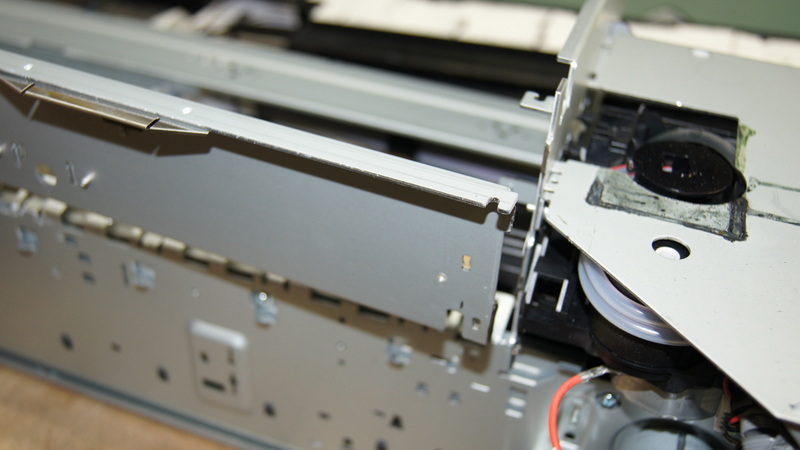

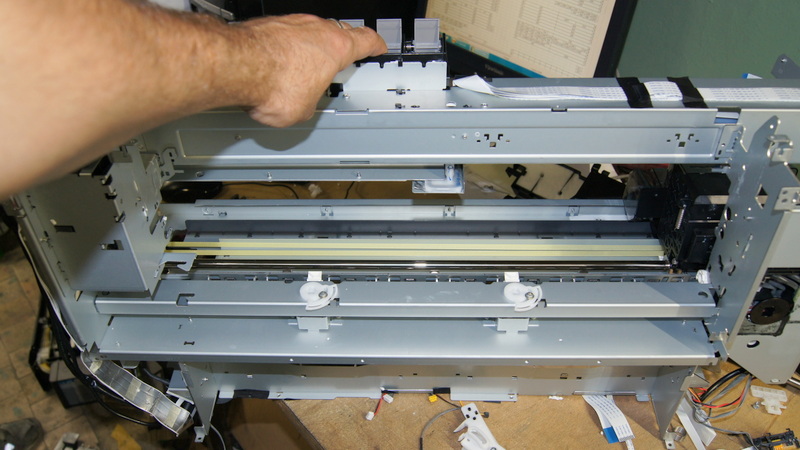

Удаляем металлическую поперечину. Она так же будет мешать прохождению подвижной части стола

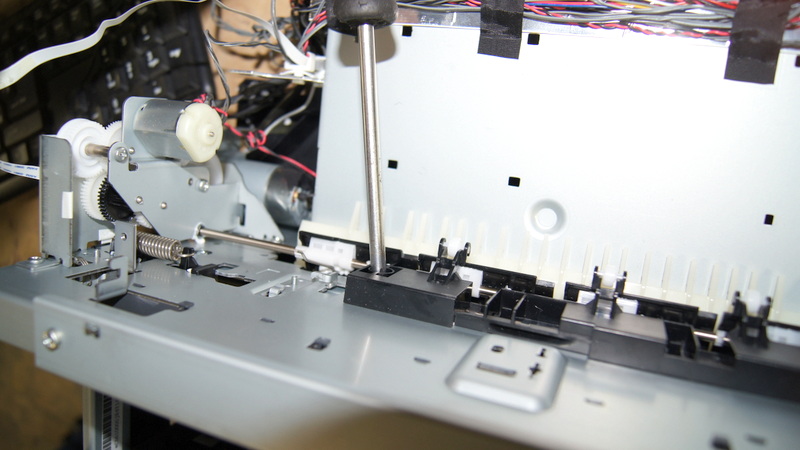

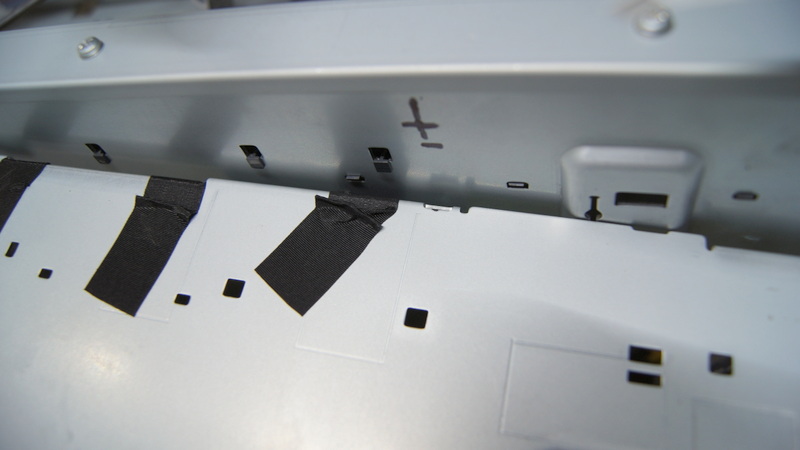

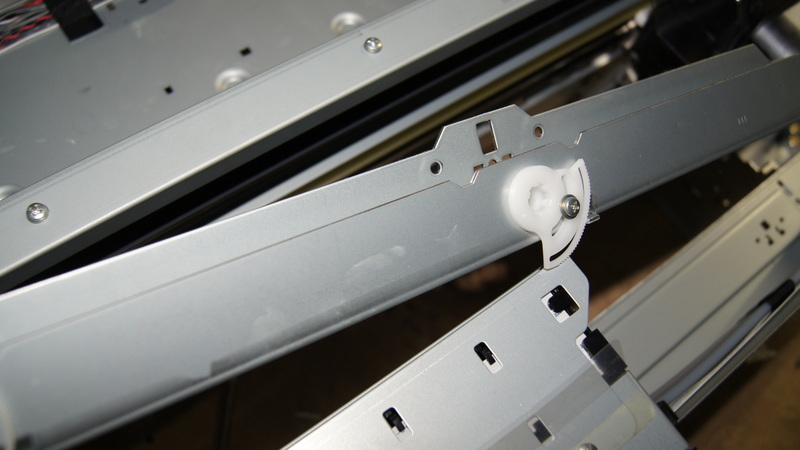

Столу будет мешать еще одна металлическая поперечина в нижней части станины принтера, чтобы её удалить нам придётся воспользоваться болгаркой

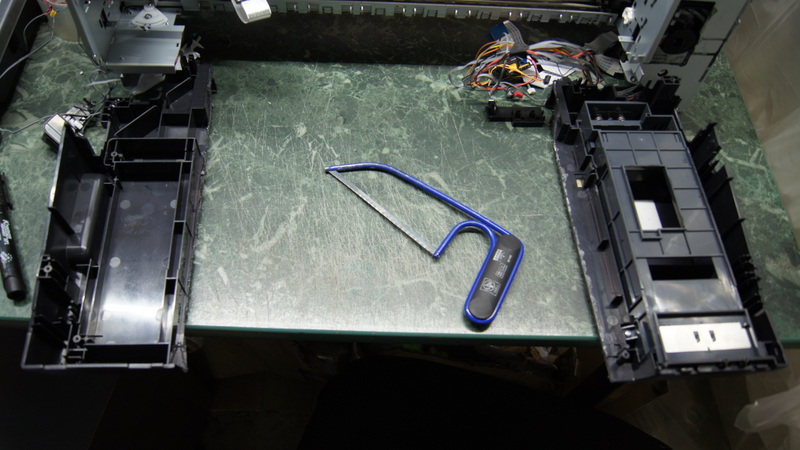

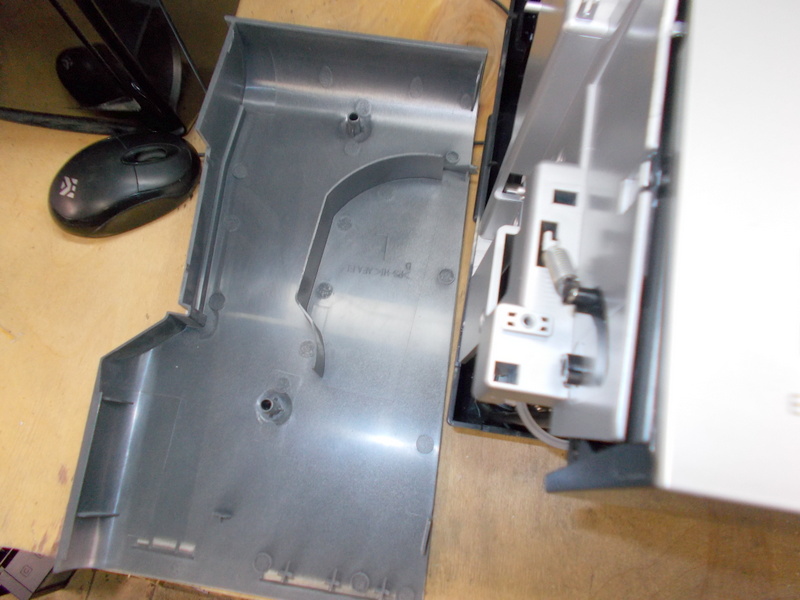

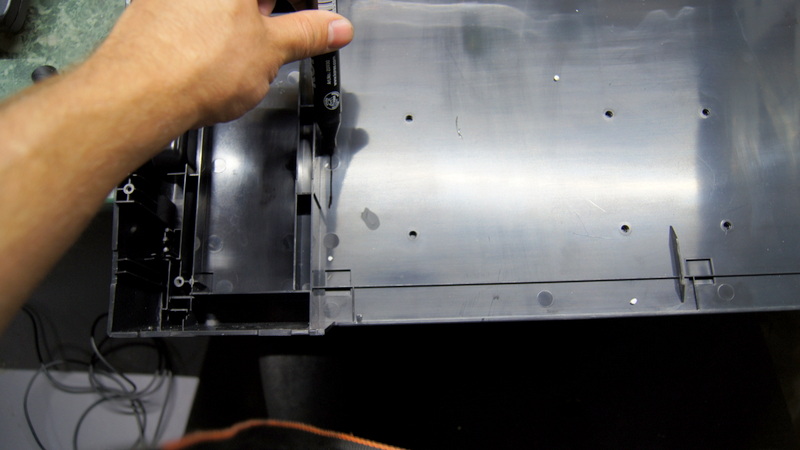

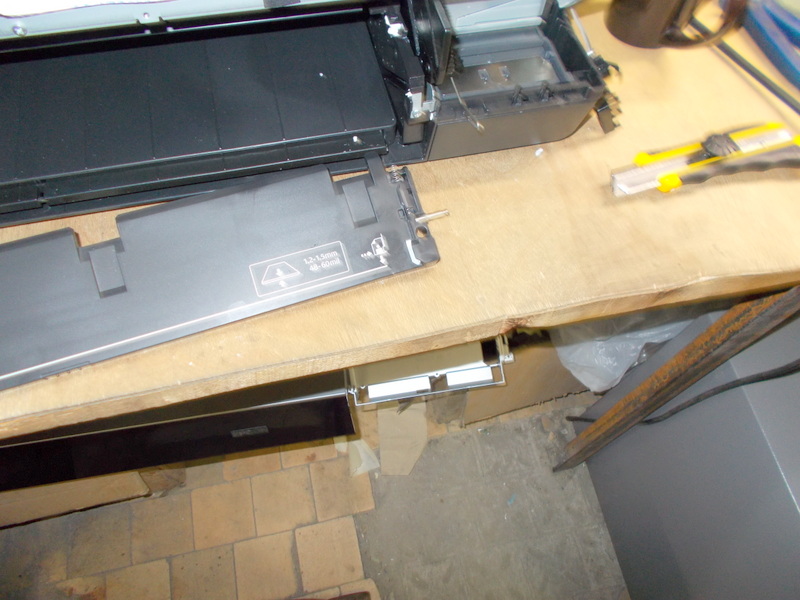

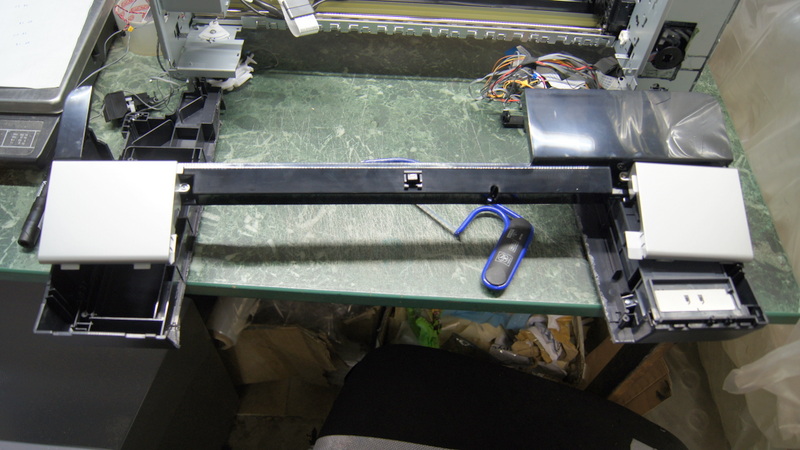

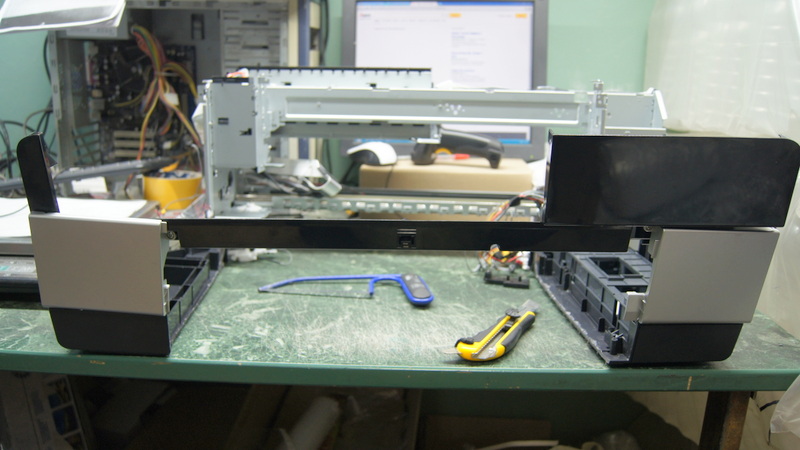

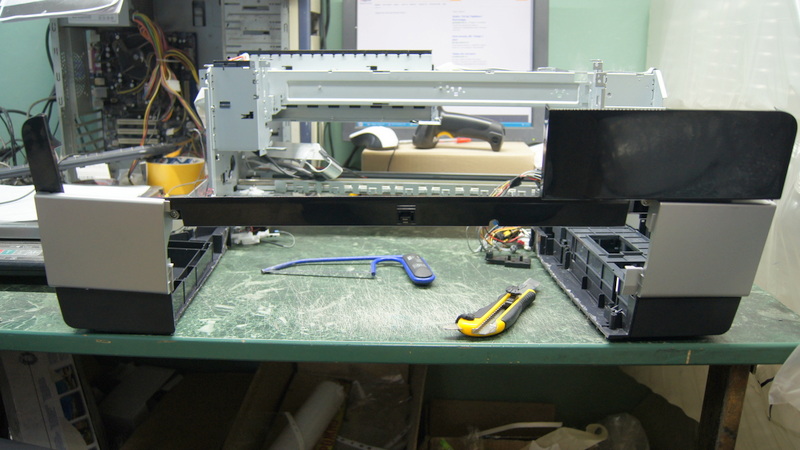

Из нижней пластиковой части корпуса делаем ножки для нашего принтера. В одной из них будет располагаться емкость для отработанных чернил (памперс)
По ширине ножки должны быть не шире передней пластиковой панели корпуса
Подключение платы управления столом
После того как модификация нашего принтера почти закончена нужно подключить плату управления столом
В установочном комплекте платы управления столом есть два провода с разъемами и два шлейфа.

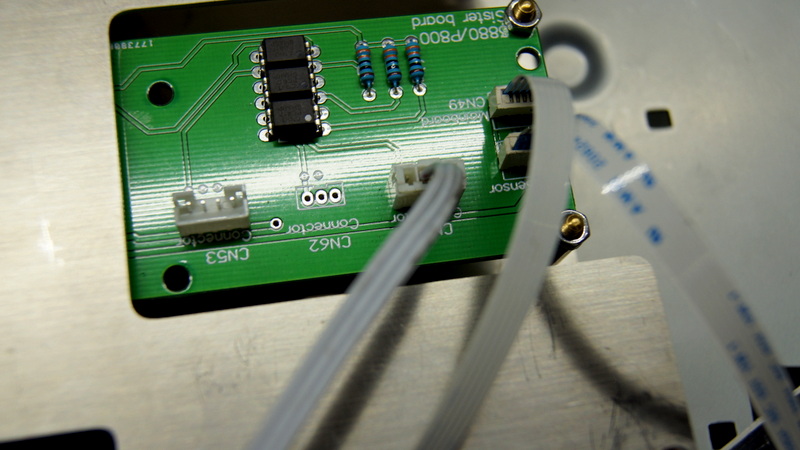

Начнем с проводов. Подключаем к плате управления и к материнской плате

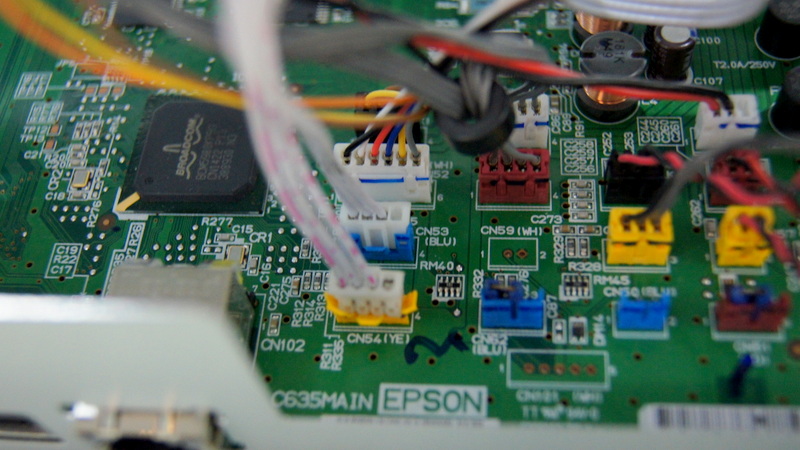

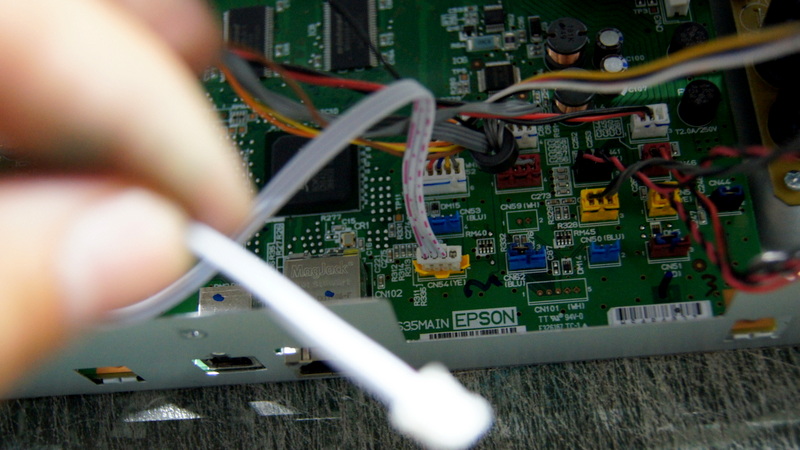

Разъём с маркировкой CN54 подключаем к разъему на материнской плате принтера, он также имеет маркировку CN54. Колодка провода не подходит к разъему на материнской плате, но это не страшно аккуратно разгибаем и разъем и подключаем провод.
Важно!
На материнской плате разъем имеет 4 контакта, а провод 3.Нам необходимо подключить провод, так как на фото, чтобы правый контакт разъема остался не задействованным

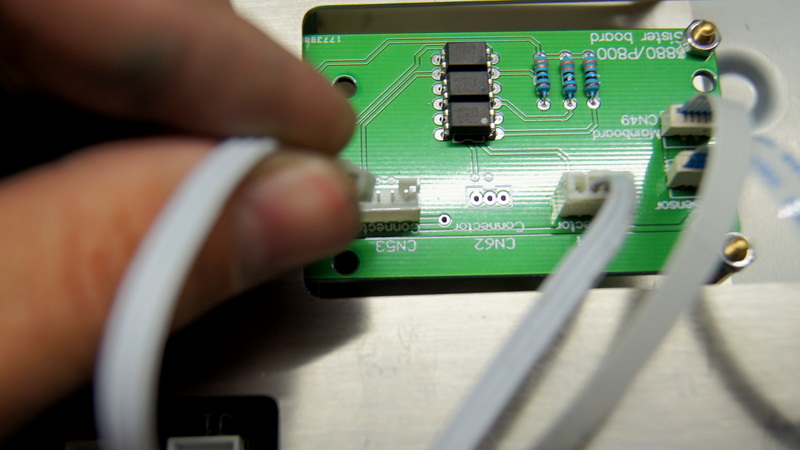

Далее подключаем второй провод к разъему CN53 на плате управления столом
И к материнской плате принтера. Разъем также имеет маркировку CN53. Здесь уже никаких проблем нет колодка подходит к разъему на материнской плате. Здесь также правый контакт разъема должен остаться не задействован.
Осталось подключить два шлейфа

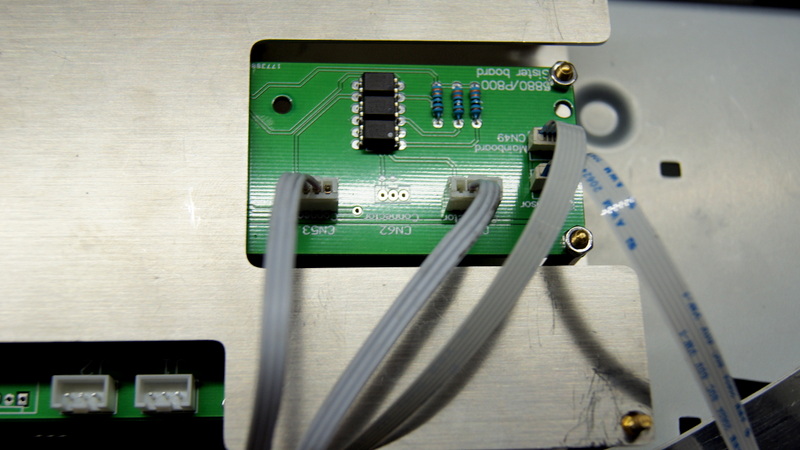

Один из них подключается к разъему на плате управления столом с маркировкой CN49. На материнской плате принтера этот шлейф подключается к разъему, также имеющему маркировку CN49

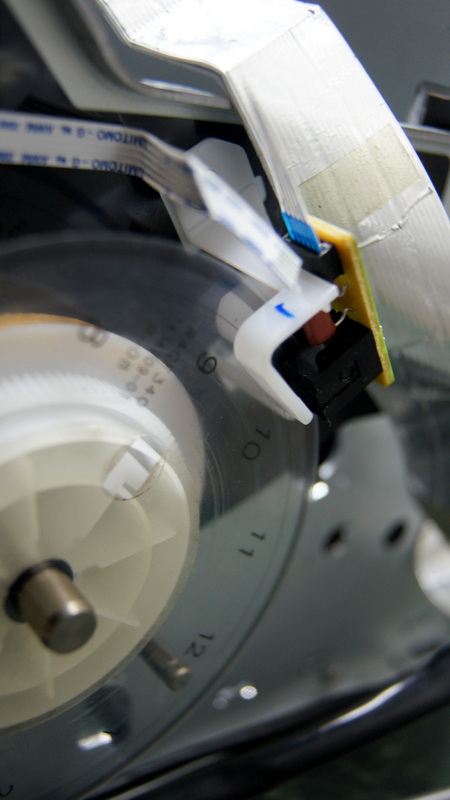

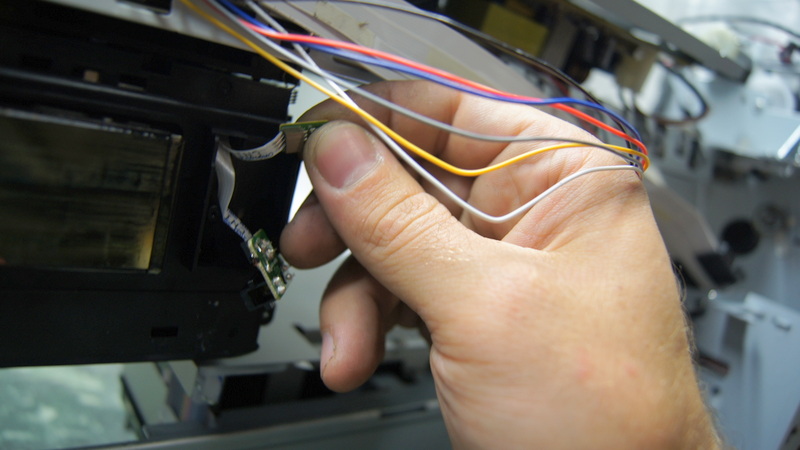

Второй шлейф, подключенный к разъему на плате управления стола с маркировкой PF Sensor, подключается к разъему на оптопаре энкодерного диска.
Родной шлейф принтера, идущий на этот датчик, можно удалить совсем, он нам не понадобится.

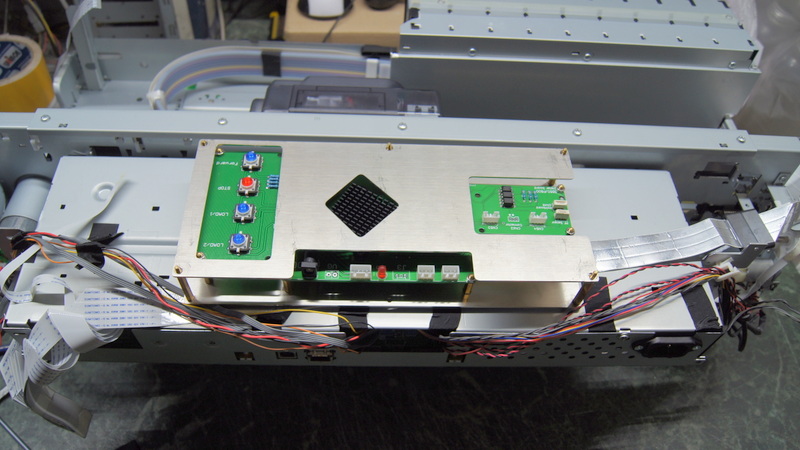

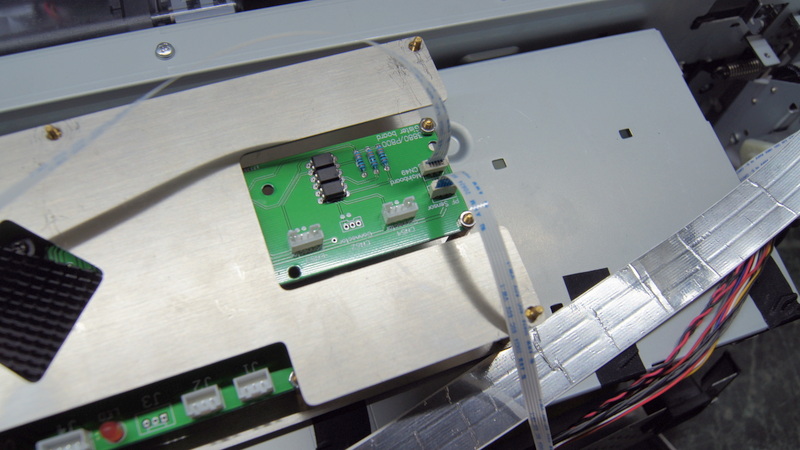

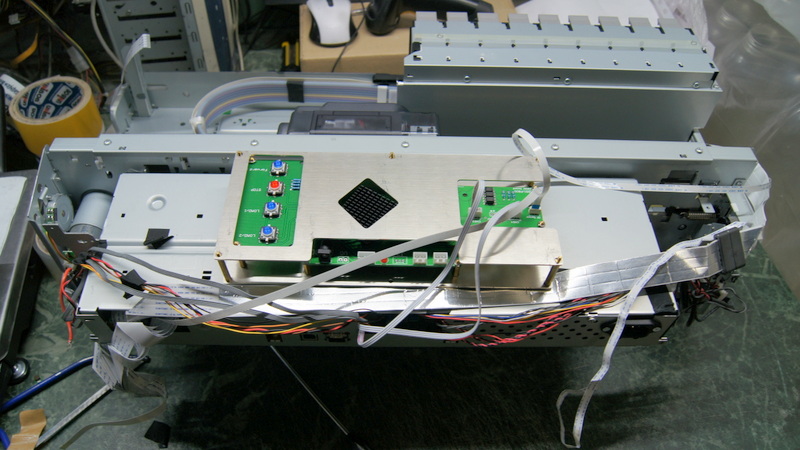

Подключенная плата управления столом

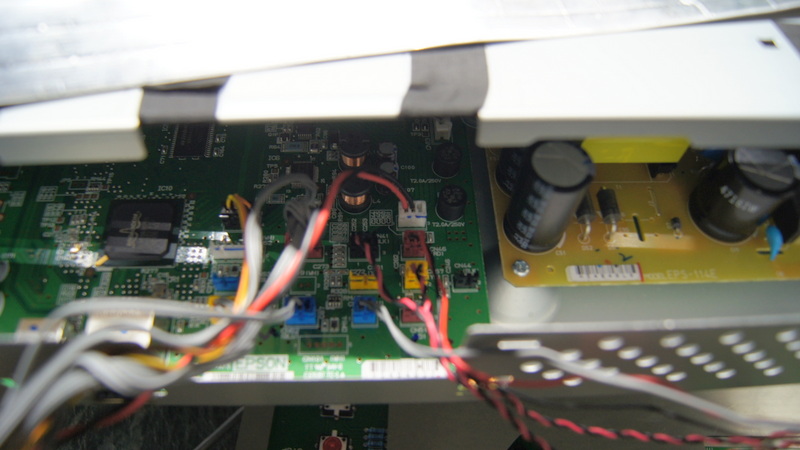

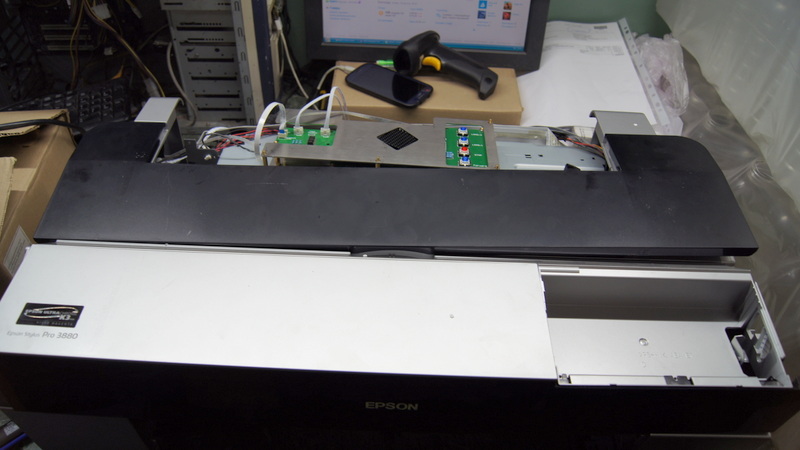

Еще необходимо немного доработать нашу материнскую плату принтера, а именно поставить перемычки (джамперы) в определенные контакты на плате. Так как показано на фото.
Осталось подключить шлейф к контактной площадке для определения чипа памперса. Она находится в правой ножке принтера. Подключается также как и была подключена до разборки, стандартным шлейфом принтера
Сборка принтера
Устанавливаем ножки, вырезанные из нижней части принтера на место.
От верхней части корпуса нужно отрезать заднюю часть
Так как поднятый отсек с материнской платой и блоком питания не даст ему встать на место, должно получится вот так:
После этого устанавливаем верхнюю часть корпуса

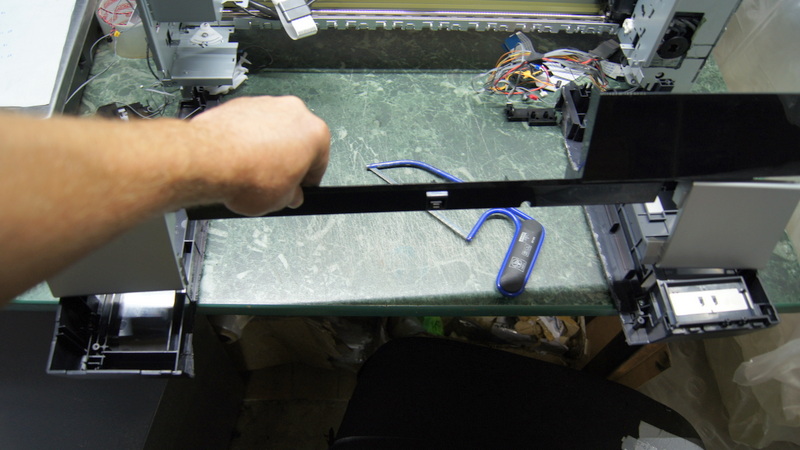

Устанавливаем боковые крышки

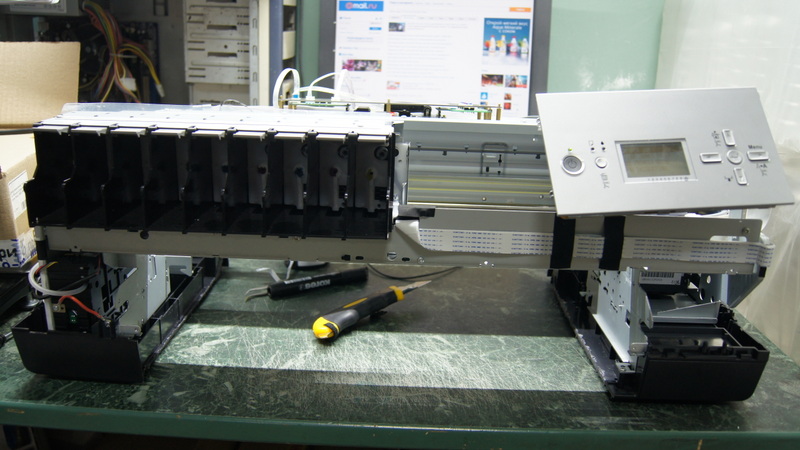

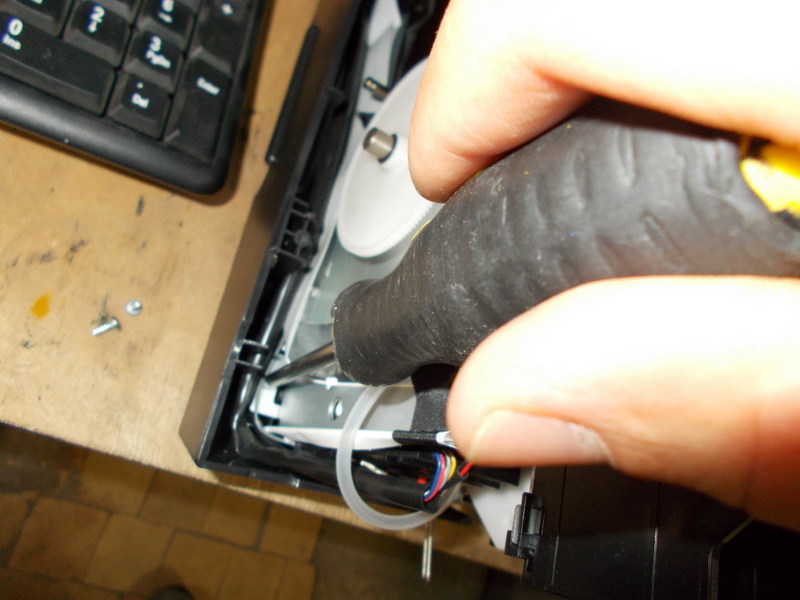

Подключаем шлейф к панели управления и устанавливаем её на место

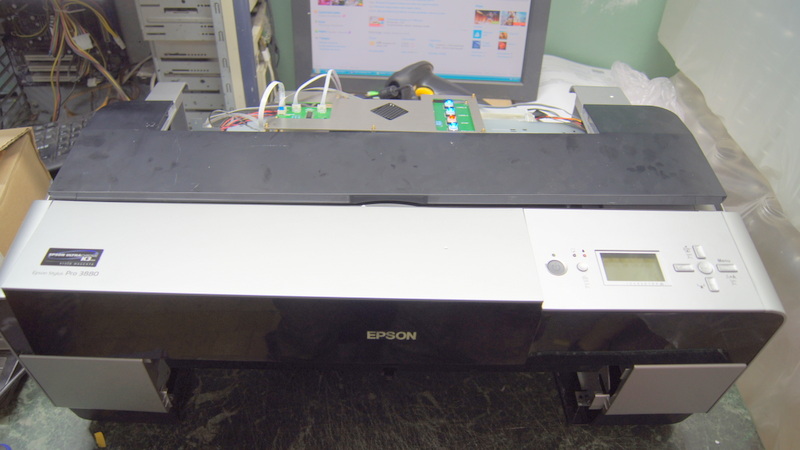

На этом переделка нашего принтера почти завершена, осталось заправить и установить картриджи специальными чернилами для прямой печати по текстилю. Прокачать внутреннюю систему подачи чернил, чтобы заполнились шлейфы подачи чернил, а так же демпферы печатающей головки.

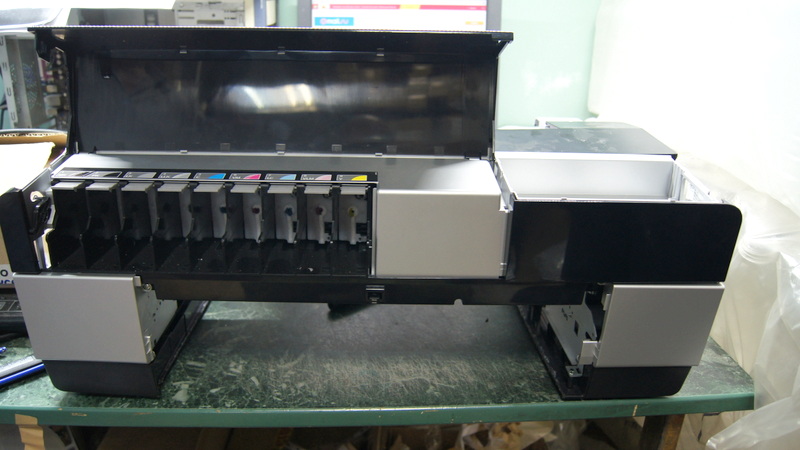

Последним этапом будет соединение нашего подготовленного принтера и уже готового стола для прямой печати.
