синхронный понижающий DC-DC конвертер TPS54335A. На вход подается 24В с платы питания, а на выходе формируется пониженное напряжение, которое задается внешними резисторами.

Замена при ошибке вида

HP M28W не реагирует на кнопку включения.

На шлейфе от блока питания до форматтера на 13 и 14 контакте напряжения +24 в. Других напряжений нет.

На шлейфе на блок управления и индикации напряжений нет, кроме 0.02 в на 9 контакте.

На включенном в розетку аппарате надо проверить наличие напряжение 24В на второй ножке микросхемы, чтобы исключить проблемы с основной платой питания. Дальше надо проверить напряжение на третьей ножке, оно будет около нуля, если микросхема неисправна.

Еще можно проверить сопротивление на третьей ножке относительно земли. На исправном форматтере с отключенными шлейфами оно около 6 кОм, а на неисправном несколько Ом.

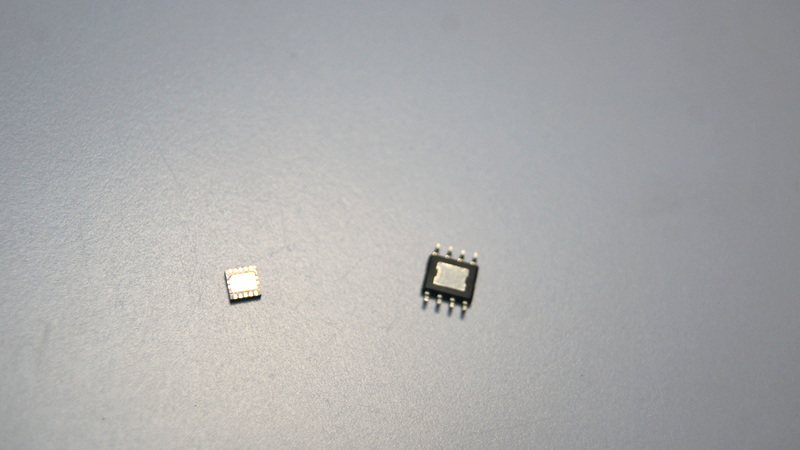

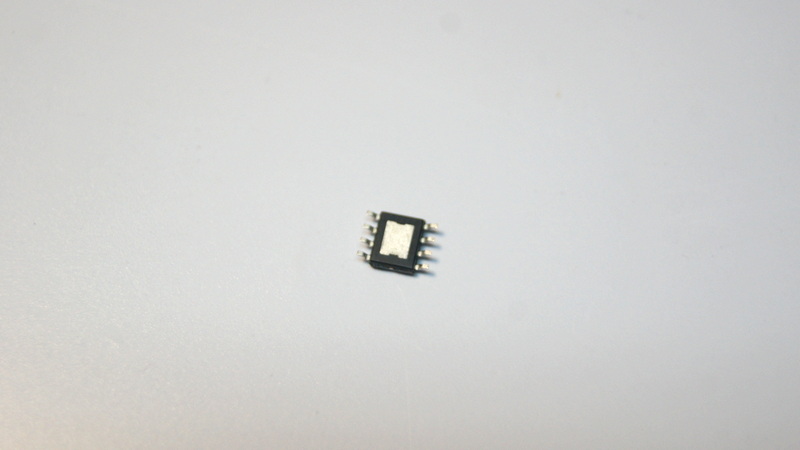

После того, как мы убедились, что на входе микросхемы есть напряжение, а на выходе его нет, осталось только ее заменить на новую. Делать это необходимо с помощью термовоздушной паяльной станции, потому что снизу микросхемы есть площадка, которая припаяна к плате.

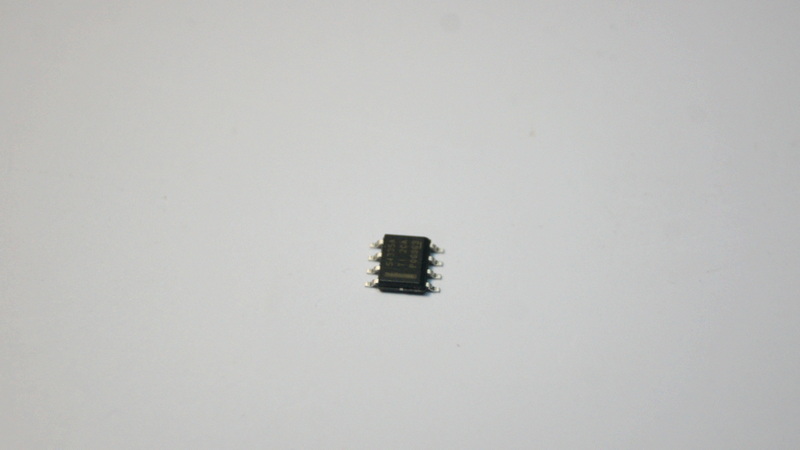

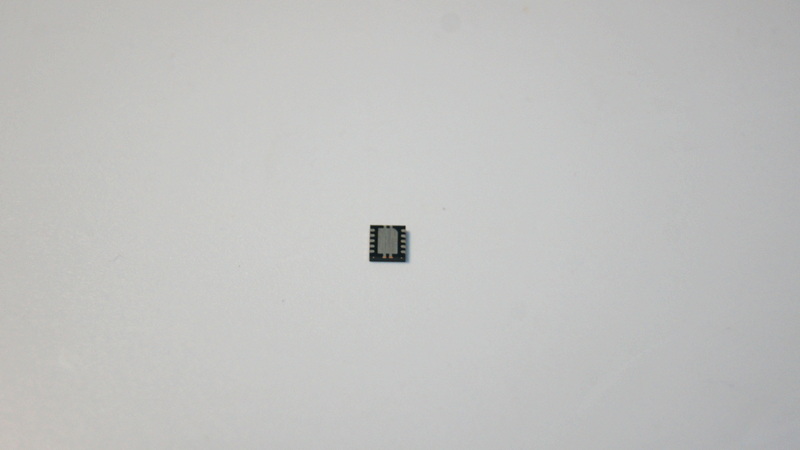

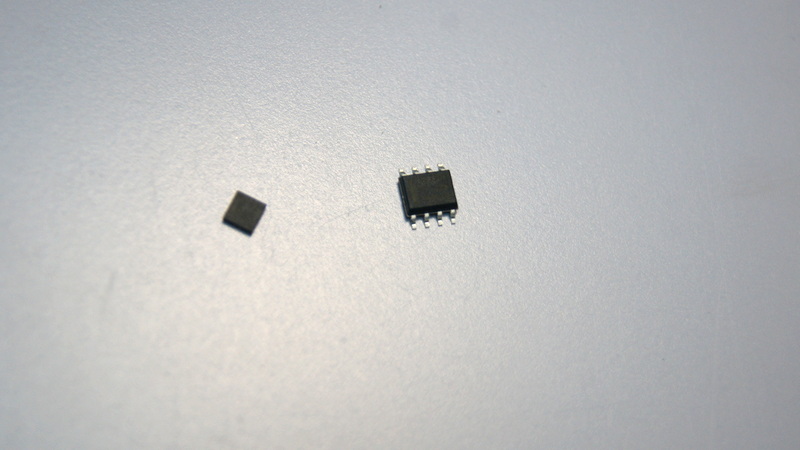

TPS54335ADDAR 54355A SOP-8 TPS54335A чип импульсного регулятора
