Установка СНПЧ на Epson T50, R290 и P50

В этой статье мы хотим показать, как можно легко установить СНПЧ на принтер Epson R290, R295, T50, T59, P50, P59.

Как налить в донеры (комплект емкостей для чернил) чернила, прокачать чернилами шлейфа и картриджи, выровнять уровень чернил в СНПЧ вы можете посмотреть в нашей статье “Установка СНПЧ Epson SX125,SX130” .

Установка СНПЧ на Epson R290, R295, T50, T59, P50, P59.

Для начала вам надо вывести каретку в позицию замены чернил, для этого, что бы вывести каретку в позицию замены картриджей нужно - в выключенном состоянии принтера, прокрутить шестеренку прохода бумаги в левой стороне принтера против часовой стрелки показанной на (рисунке 1).

Установка снпч t50

Рис. 1

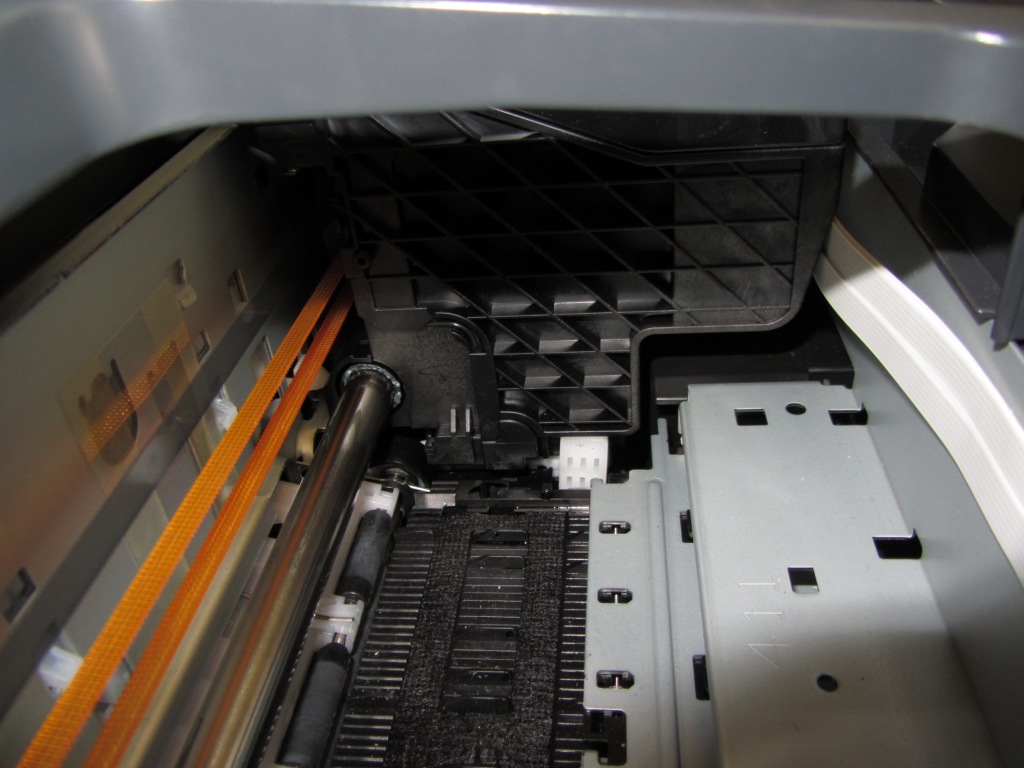

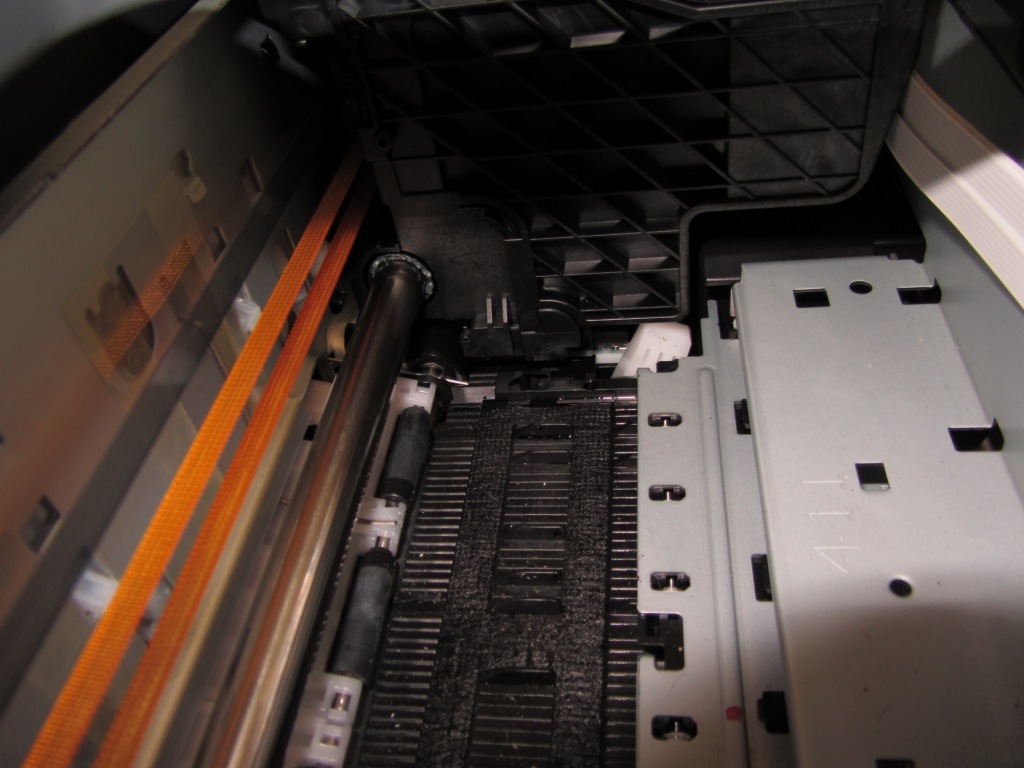

При прокрутке шестерни прохода бумаги, стопор, который блокировал каретку должен сдвинуться, как показано на (рисунках 2, 3).

Установка СНПЧ Т50

Рис. 2

Установка СНПч Т50

Рис. 3

Выдвигаем каретку в позицию замены картриджей, снимаем крышку, для этого поддеваем защелку (рисунок 4, 5).

Установка СНПЧ Т50

Рис. 4

Установка СНПЧ T50

Рис. 5

Обратная сторона защелки на (рисунке 6).

Установка СНПЧ P50

Рис. 6

Снимаем крышку на каретке, устанавливаем крепежи (рисунок 7).

Установка СНПЧ P50

Рис. 7

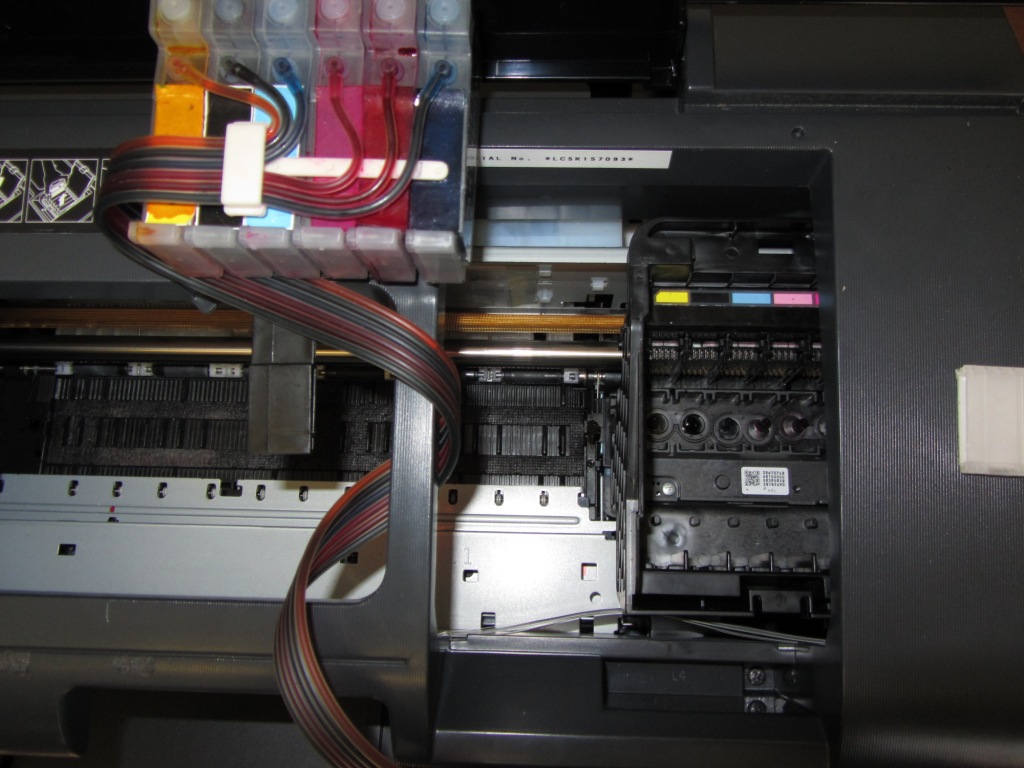

Продеваем картриджи, выдвигаем каретку, вставляем картриджи (рисунки 8, 9).

Установка СНПЧ P50

Рис. 8

Установка СНПЧ R290

Рис. 9

Обратите внимание на то что вы до конца вставили картриджи! (рисунок 10).

Установка СНПЧ T59

Рис. 10

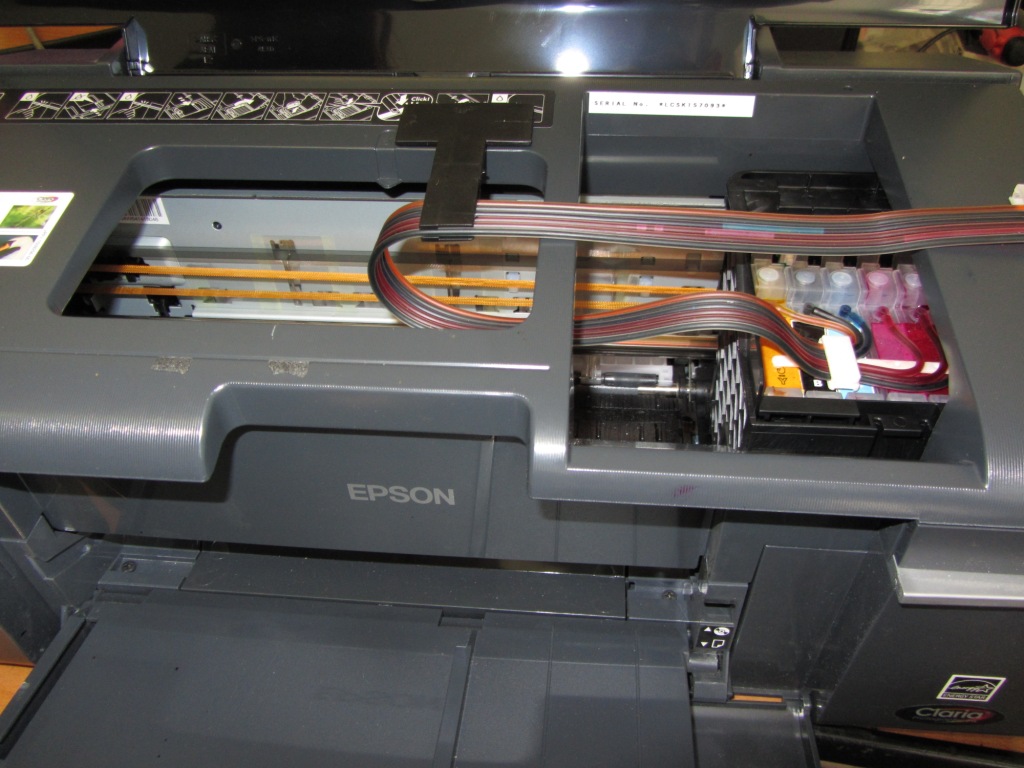

Проверяем что бы шлейф не цеплялся и был натянут (рисунки 11, 12, 13).

Установка СНПЧ т59

Рис. 11

Установка СНПЧ R290

Рис. 12

Установка СНПЧ Р50

Рис. 13

Следующим этапом мы должны нажать на датчик открытия крышки принтера, и заблокировать его в этом состоянии (рисунок 14), если вы этого не сделаете, то у вас при печати притер покажет ошибку.

Установка СНПЧ Р50

Рис. 14


Подключаем шнур питания, включаем принтер, делаем тест дюз, если есть пробелы то даем принтеру постоять несколько часов, для того что бы воздух вышел. Если вам потребуется чистка печатающей головки, то вы можете посмотреть нашу статью по разборке и чистке печатающей головки.

Обратите внимание на то что бы доноры стояли на одном уровне с принтером! Нельзя подымать доноры выше!!!

Обратите внимание на то что бы у доноров были открыты воздушные отверстия!!!

Обратите внимание на то что бы у доноров, уровень чернил в воздушной части банок был нормальный, т.е. на самом дне!!!



Если у вас проблемы с печатью можете посмотреть нашу статью Основные неисправности СНПЧ.
