Заправка лазерного картриджа Ricoh Aficio SP 210

Заправка лазерного картриджа RicohAficioSP 210

Картридж SP210HL предназначен для принтеров и МФУ:

Ricoh Aficio SP 200
Ricoh Aficio SP 210
Ricoh Aficio SP 212
Ricoh AficioSP 202
Ricoh Aficio SP 203

Процесс заправки стандартный и не вызывает особых сложностей. Чип предварительно прошит.

Приступим. Картридж Ricoh Aficio SP 210 имеет вид:

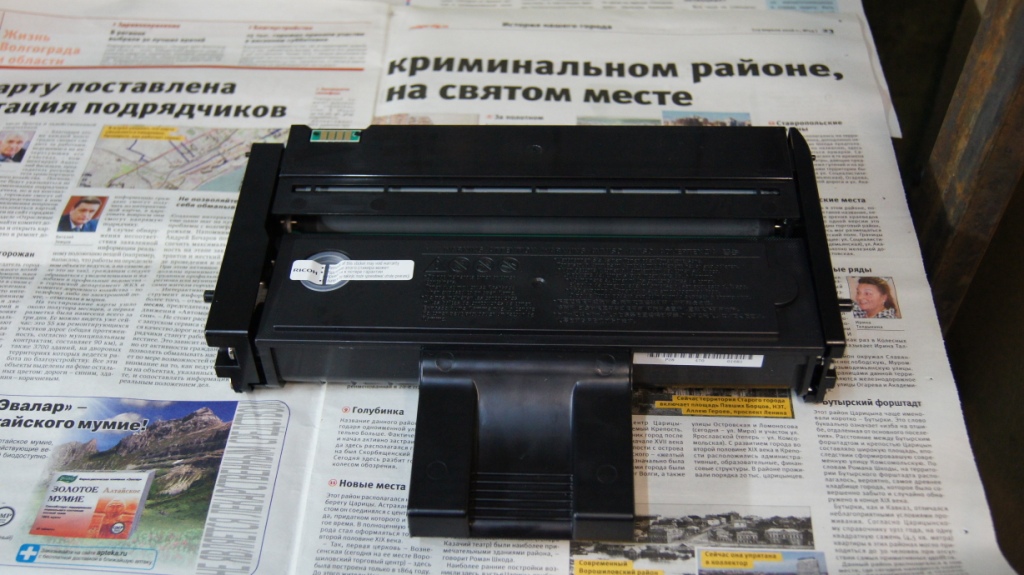

Рисунок 1. Общий вид картриджа

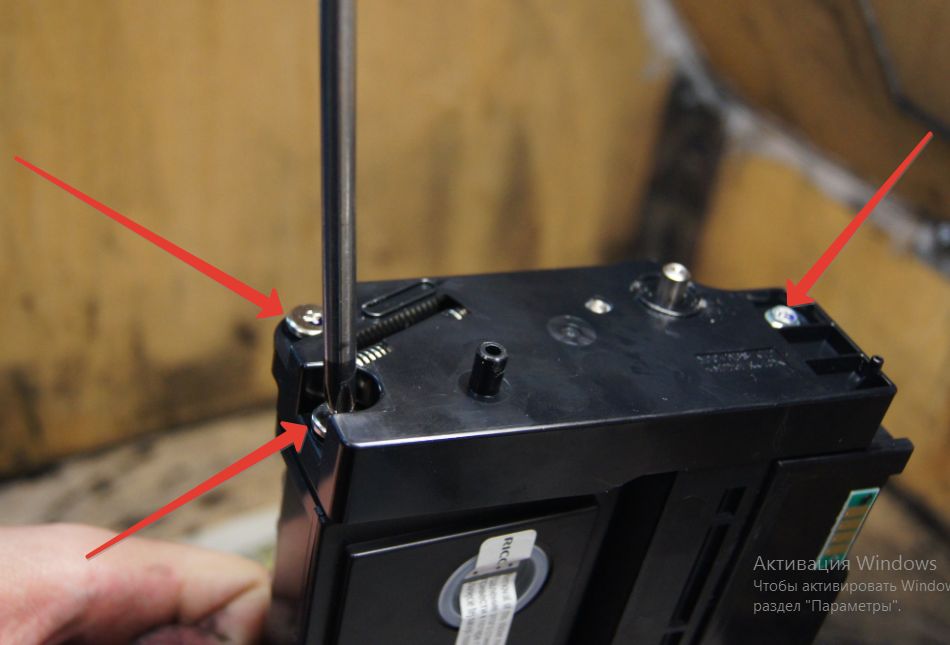

Откручиваем 3 болта на крышках с каждой стороны картриджа.

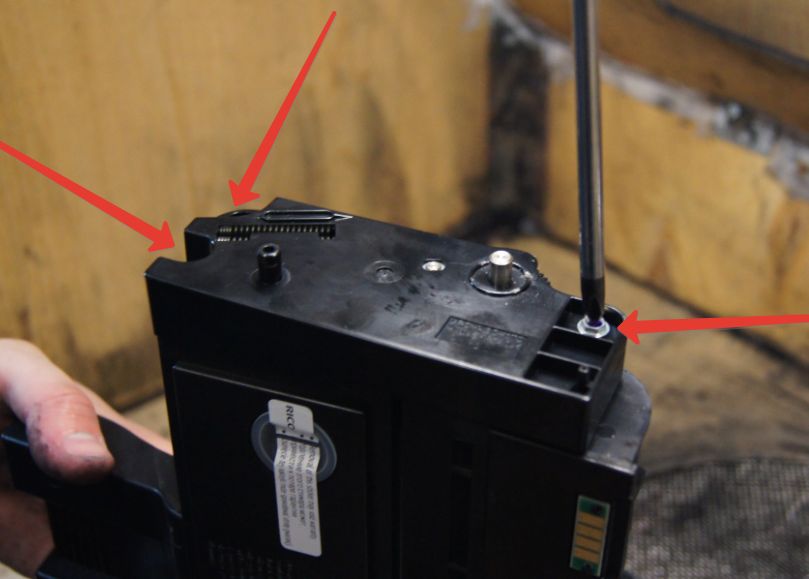

Рисунок 2. Откручиваем болты с правого бока

Рисунок 3. Откручиваем болты с левого бока

После откручивания болтов снимаембоковые крышки. Берем в руки отвертку и аккуратно, без применения силы поддеваем крышку

Рисунок 4. Снимаем боковые крышки

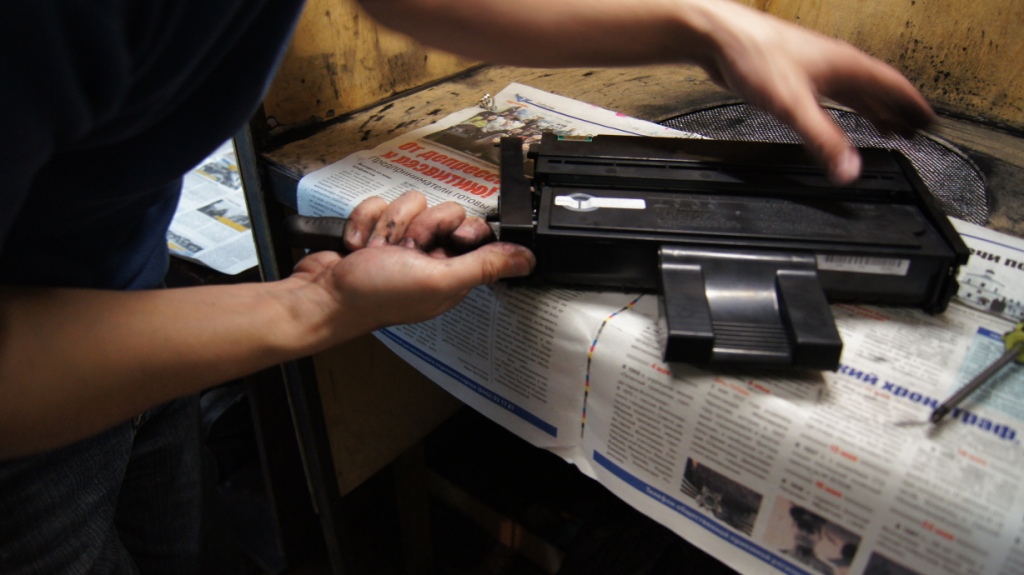

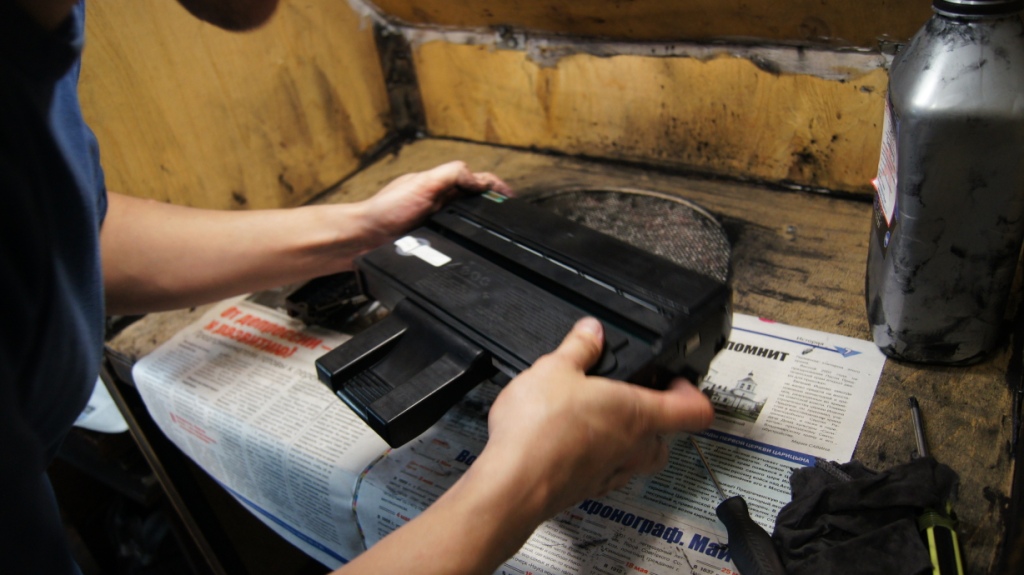

Разделяем картридж на две половины (половиним)

Рисунок 5. Половиним картридж

Далее приступаем к очистке картриджа

Рисунок 6. Разборка первой половины картриджа

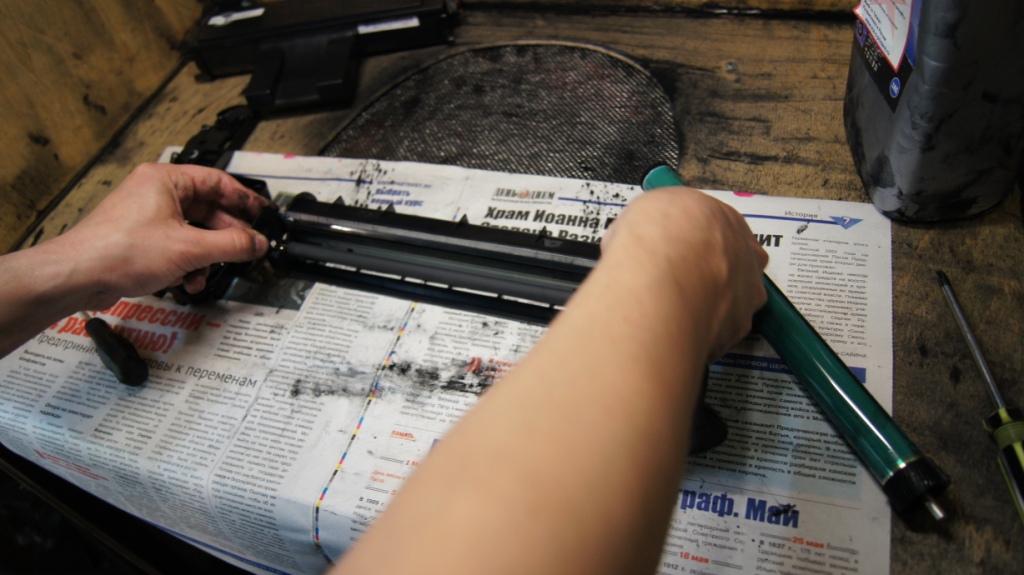

Предварительно снимаем с фотобарабана белый крепеж, который находится рядом с шестерней

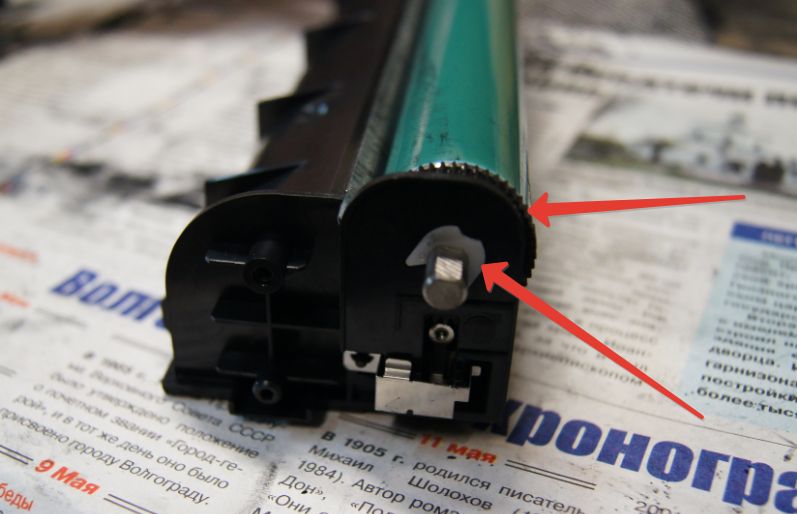

Рисунок 7. Белый крепеж рядом с шестерней

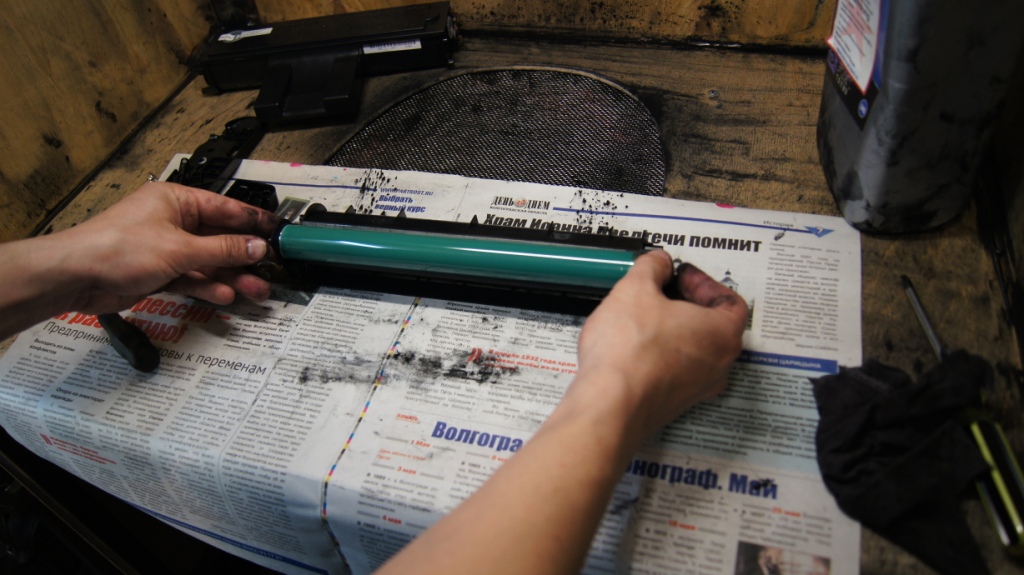

Затем снимаем барабан и ролик заряда

Рисунок 8. Фотобарабан снят, снимаем ролик заряда

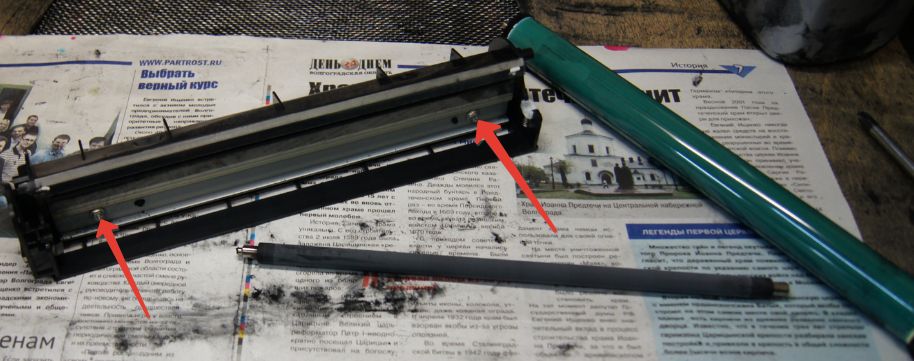

После того как картридж разобран необходимо избавиться от отработанного тонера (отработки). Для этого откручиваем два болта на дозирующем лезвии как показано на картинке

Рисунок 9. Разобранный картридж

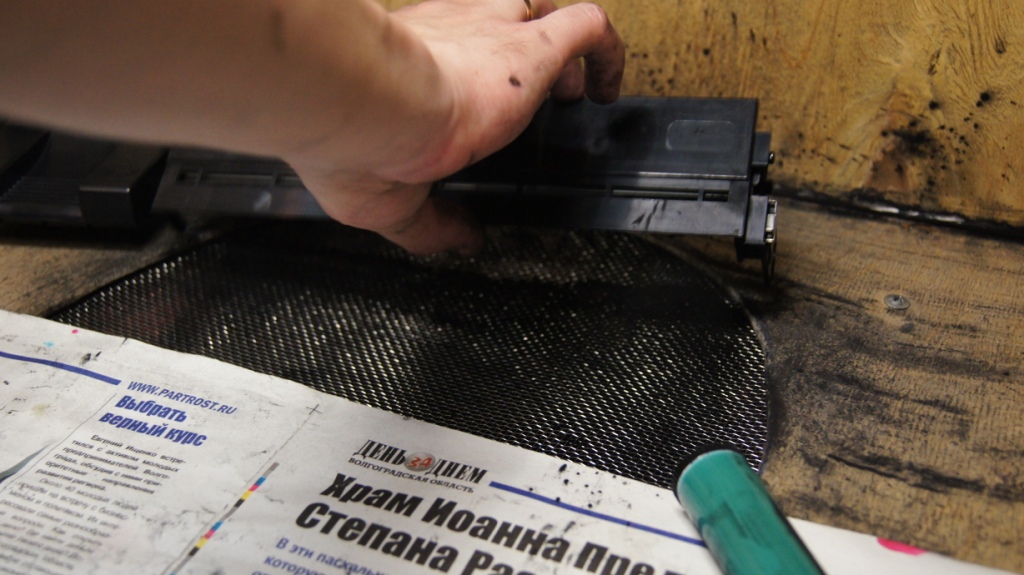

Снимаем лезвие и высыпаем отработку, при этом хорошенько трясем картридж

Рисунок 10. Высыпаем отработку

Устанавливаем дозирующее лезвие обратно. Берем тряпочку пропитанную спиртом, которой протираем ролик заряда и ставим его на своё место.

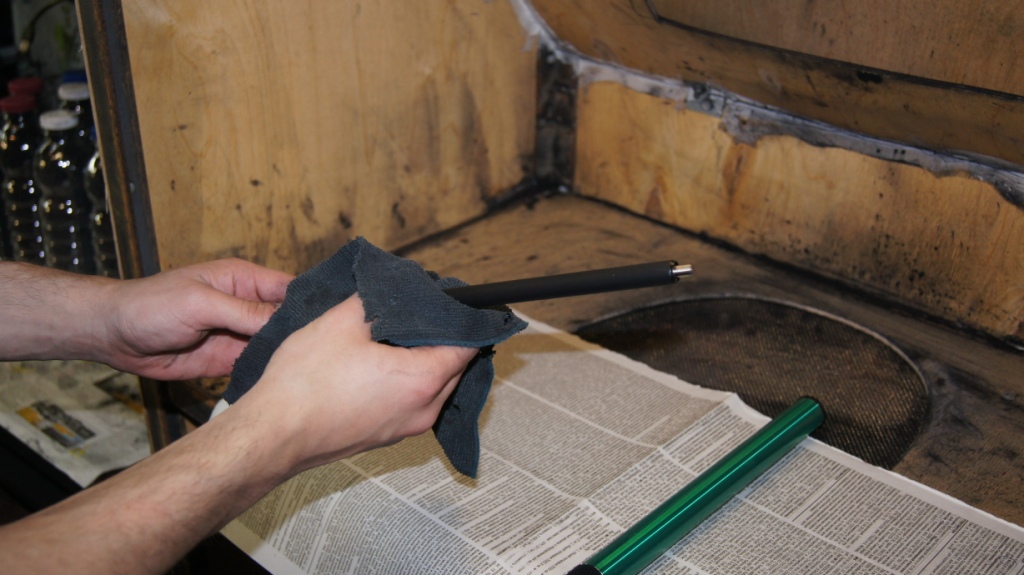

Рисунок 11. Очистка ролика заряда

Повторяем действия с тряпочкой для фотобарабана (при установке не забывайте про белое крепление).

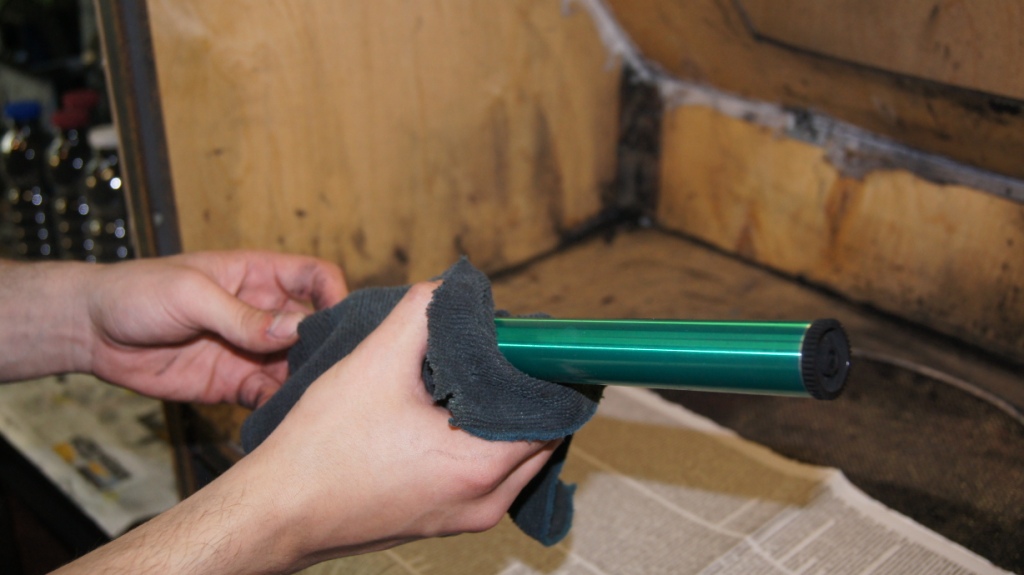

Рисунок 12. Очистка фотобарабана

Когда все детали почищены и возвращены на свои места, соединяем две половины картриджа вместе

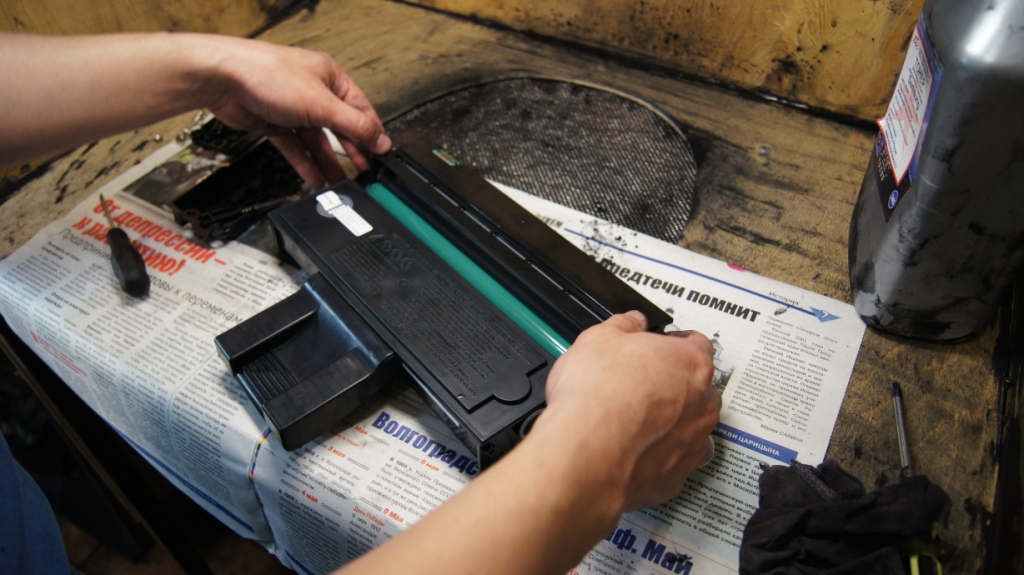

Рисунок 13. Соединяем половины картриджа

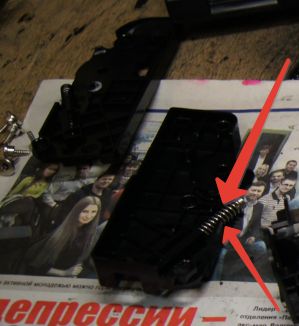

Устанавливаем боковые крышки. Обратите внимание на пружины – их нужно поджать

Рисунок 14. Установка боковых крышек

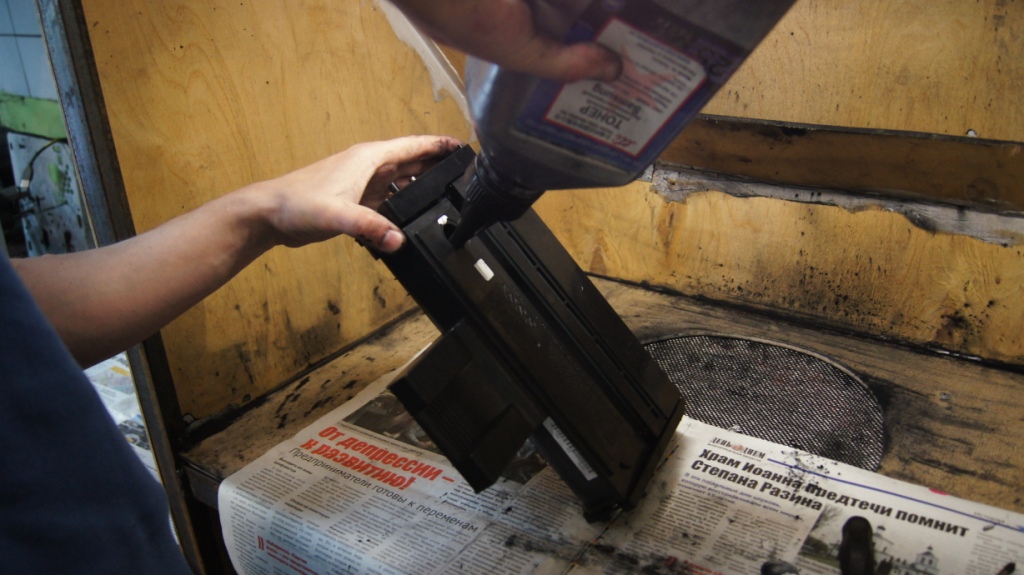

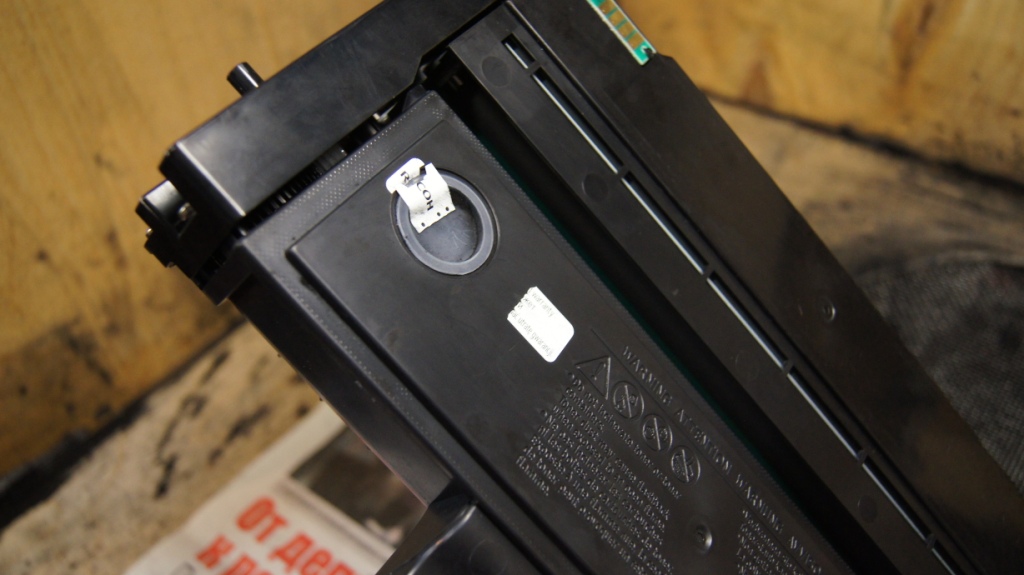

Картридж собран, приступим к последнему этапу – заправка. Открываем крышку для заправки тонера. Будьте аккуратны, силиконовые крышки часто проваливаются в бункер!
