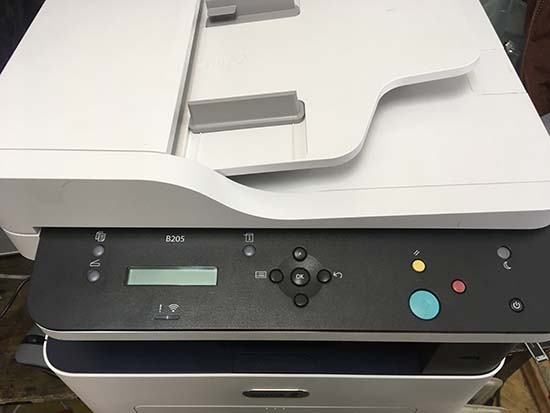

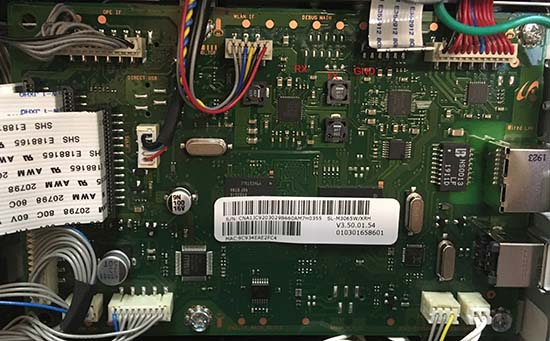

На прошивке очередной принтер от компании Xerox - B205. Внешне принтер аналогичен Samsung 2070FW. Сняв боковую крышку обнаруживаем плату-форматер с наклейкой SL-M3065W.
Снимаем данные с принтера: серийный номер и крам тонер-картриджа с помощью отчетов принтера или используя специализированные программы. Заказываем прошивку.
Основная сложность при прошивке данного принтера, это подключение к нему по debug-порту. Контактные площадки выведены удобно, но текстолит в последних версиях принтеров Samsung/Xerox/HP сильно подешевел. Конкретно в моделях B205/B210/B215 дорожки от платы отстают даже при легком касании паяльника.

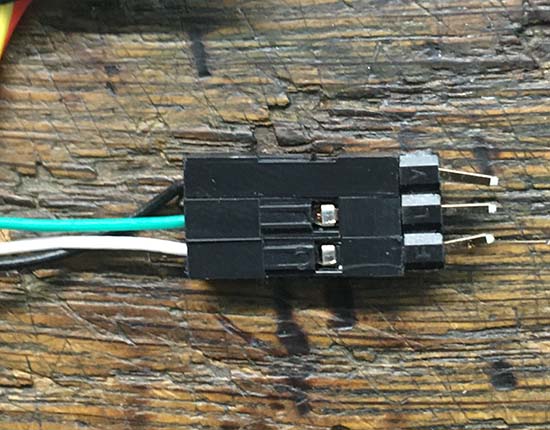

Для решения этой проблемы возьмем штырьковую вилку PLS-3 или PLS-3R. немного подjжмем контакты пассатижами и подключаем к вилке USB-COM адаптер.
Подключаем принтер к компьютеру шнуром USB. Распаковываем прошивку. Запускаем терминал. Включаем принтер и быстро зажимаем кнопку "N" на клавиатуре компьютера, заставляя принтер вывалиться в boot shell, на экране увидим строку "al500_3065 #" в качестве приглашения консоли.
Вводим на клавиатуре команду "fl" (firmware load). Подтверждаем команду клавишей "Enter". В терминале увидим ответ "Download Image from PC".
С этого момента debug-кабель нам больше не нужен, спокойно отправляем прошивку в принтер, дожидаемся окончания прошивки.
По окончании процесса принтер перезагрузится, даем ему время выйти в готовность.Для быстрого теста на правильность установки прошивки изымаем картридж из принтера. Принтер выходит в готовность и горит зеленый светодиод.

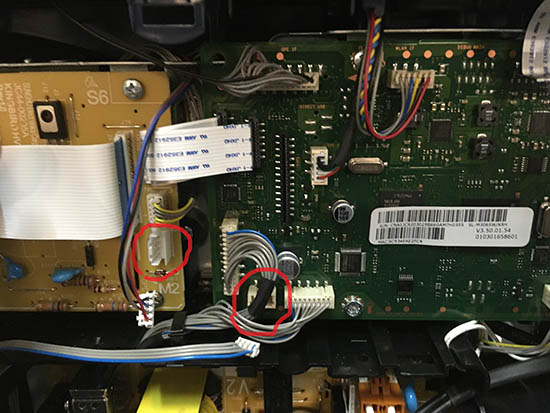

Выключаем принтер, отключаем колодки crum тонер- и драм-картриджей.

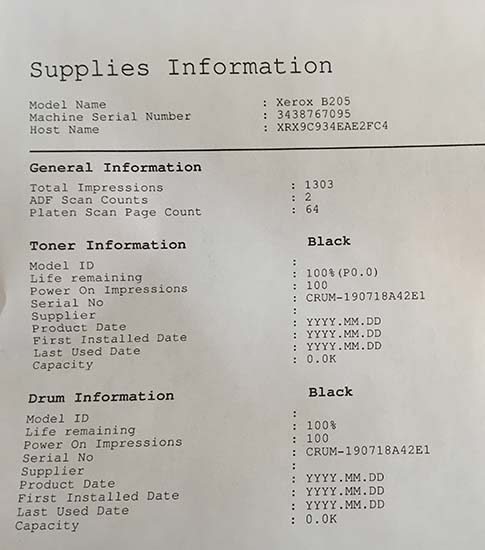

Собираем принтер, включаем, печатаем отчет. Прошивка завершена.
