Восстановление Samsung 3400 перепайкой флешек или прошивка v3.00.02.00

Для данного метода необходимы либо прошитые микросхемы, либо программатор

Программатор для прошивки флешей по USB



После неудачной прошивки, у Вас прошивка через принудительный режим и дебаг не помогает единственный способ перепаять микросхемы на плате. Обратите внимание что микросхемы должны быть на Ваш принтер и с нужным дампом. Перепайка микросхем ничем не отличается на разных моделей, мы восстановим на примере Samsung 3400. Пересаживаем две микросхемы на МФУ Samsung 3400, микросхемы находятся на плате, рисунок 1.

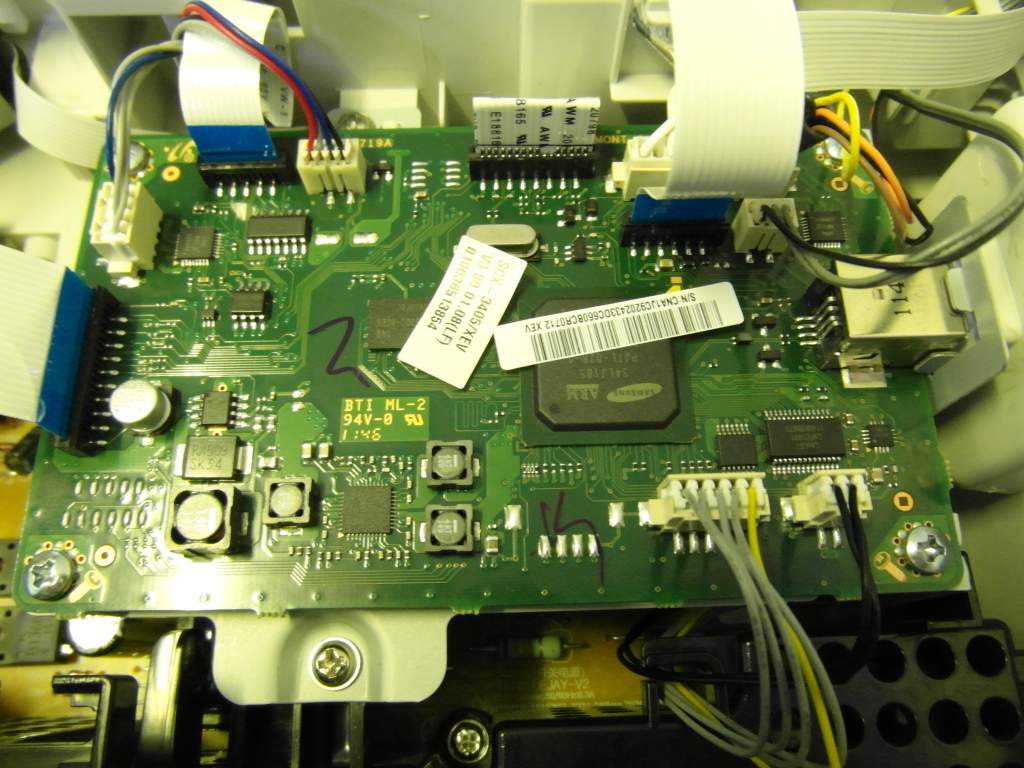

Плата МФУ Epson 3400
Рисунок 1.

Отсоединяем все шлейфа и откручиваем четыре болта и вынимаем плату, с одной стороны нам понадобится микросхема 24с64 на Samsung 3400/ 3405/ 3407, если у вас с факсом Samsung 3400W/ 2305W/ 3407W, то микросхема будет 24с256, на обратной стороне микросхема 25q32, рисунки 2, 3.

Микросхема 24с64 на плате Samsung 3400

Рисунок 2.

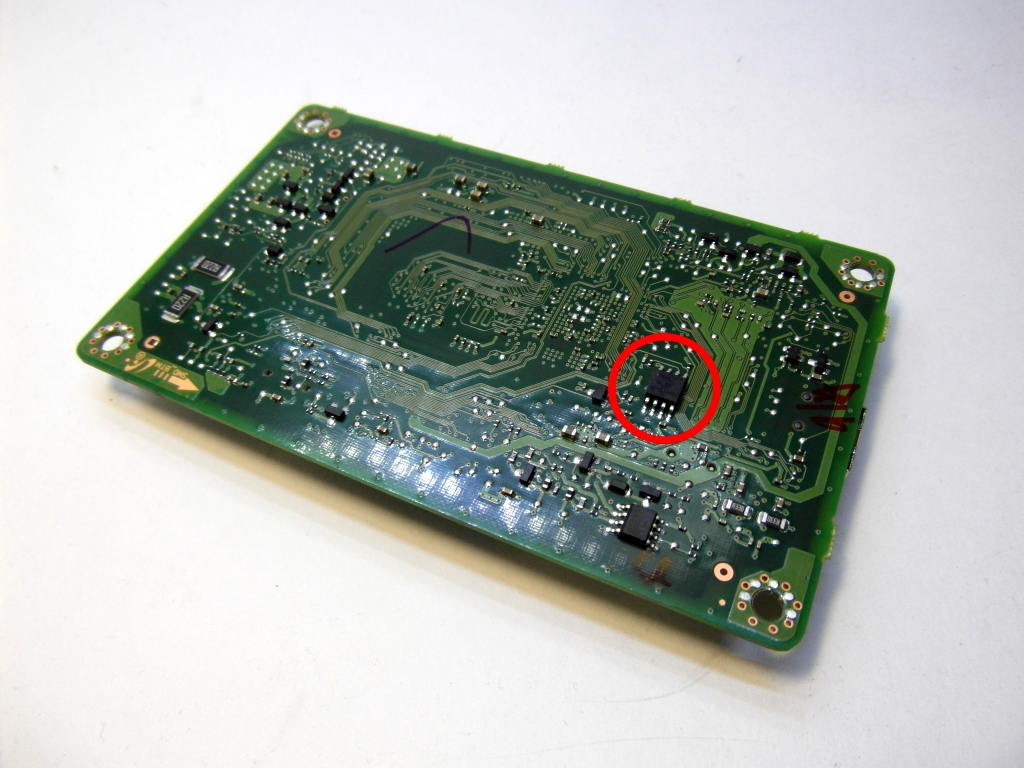

Микросхема 25q32 на плате Samsung 3400

Рисунок 3.

Если у Вас принтер Samsung ML 2165W, то на плате надо менять микросхемы 24с512 и 25q64, рисунок 4.

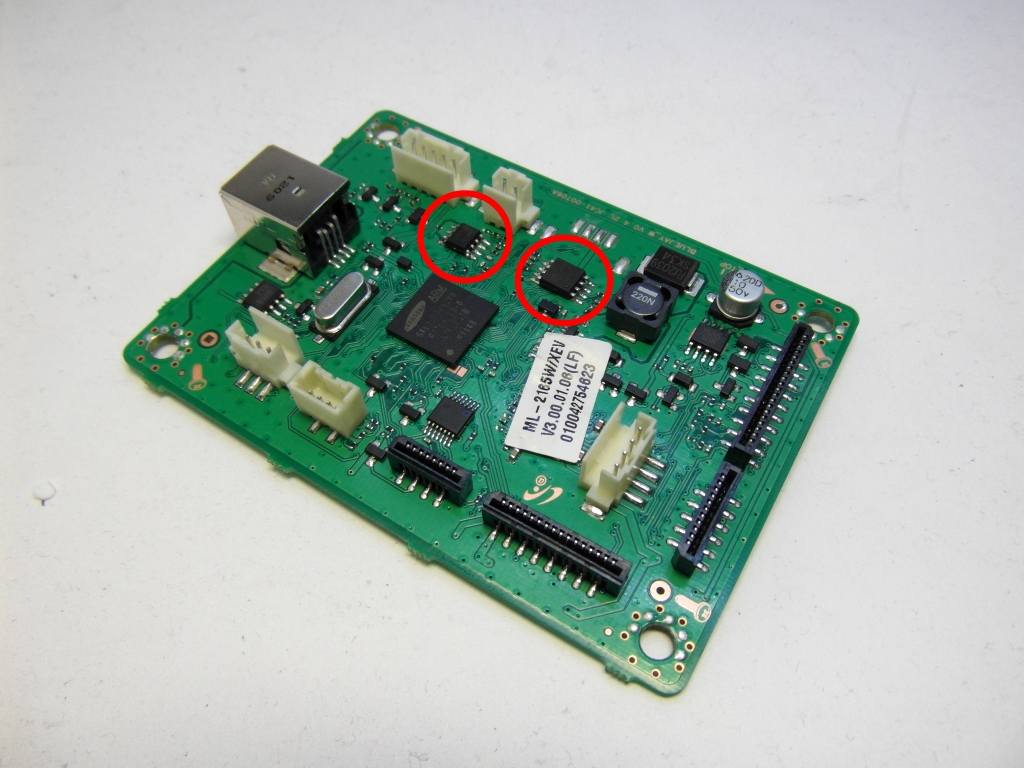

Микросхемы платы Samsung 2165W

Рисунок 4.

Если у Вас МФУ Samsung SCX 4728, то на плате надо менять микросхему MX25l128, рисунок 5.

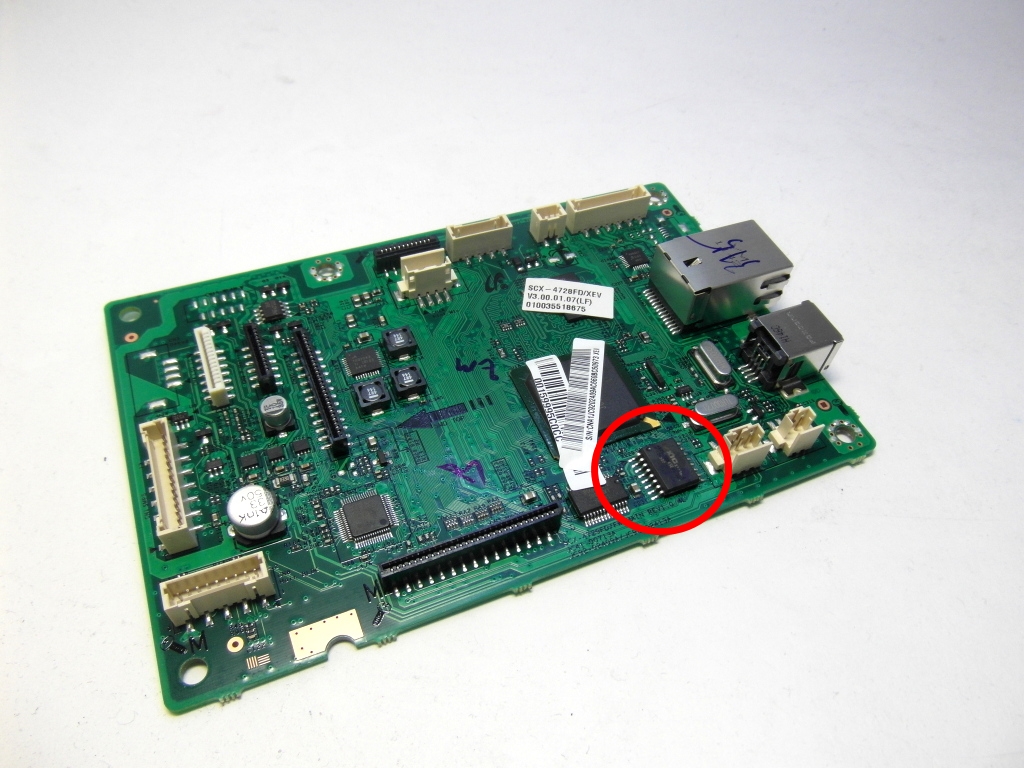

Микросхема MX25l128 на плате Samsung 4728

Рисунок 5.

Если у Вас МФУ Samsung SCX 3400FD/ 3405FD, то на плате надо менять две микросхемы 25q64, рисунок 6 и 24с512, рисунок 7.

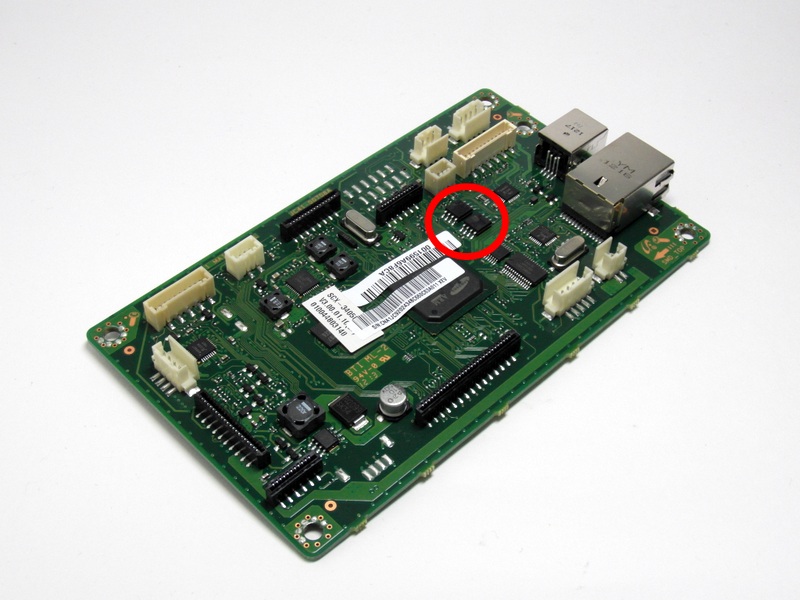

Две микросхемы 25q64 на плате Samsung SCX 3400FW/ 3405FW

Рисунок 6.

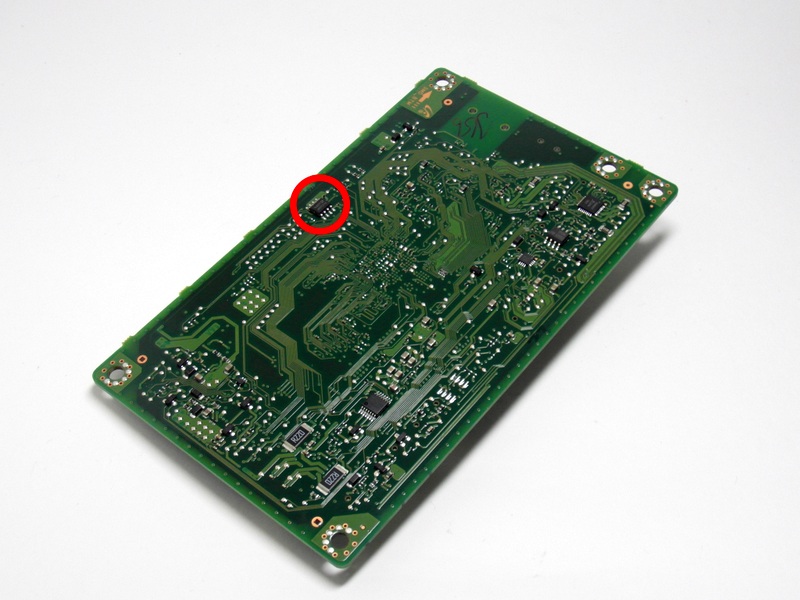

Микросхема 24с512 на плате Samsung SCX 3400FW/ 3405FW

Рисунок 7.

Выпаиваем микросхемы с помощью паяльники или фена, рисунок 8, 9.

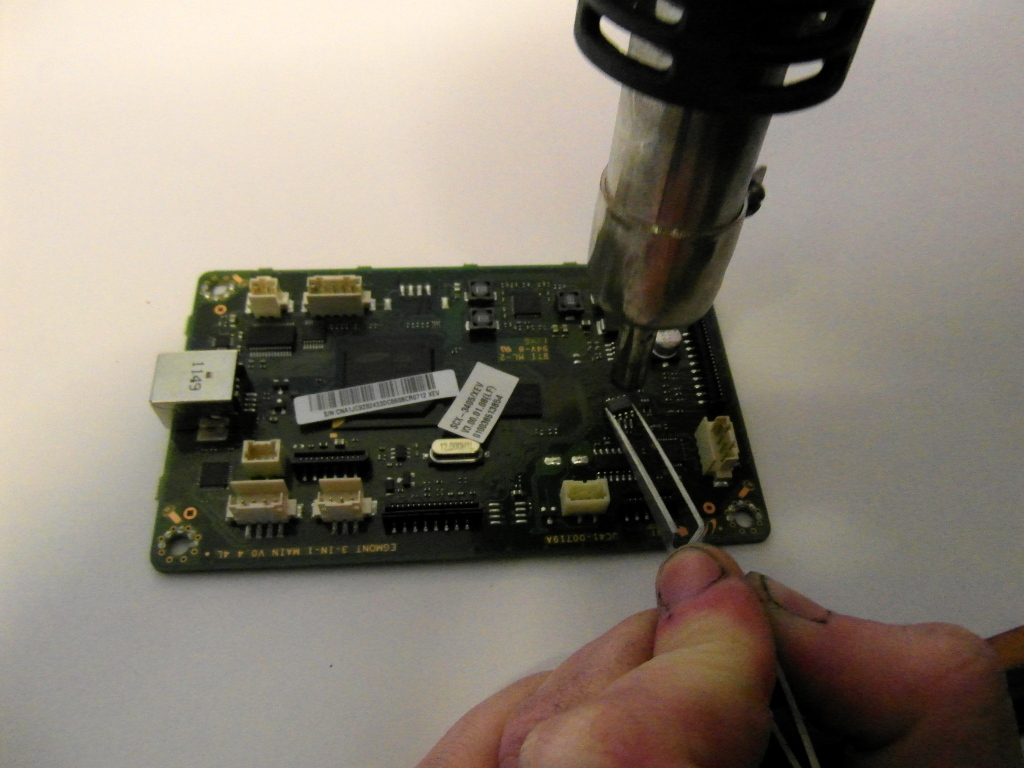

Выпаивание микросхемы 24с64

Рисунок 8.

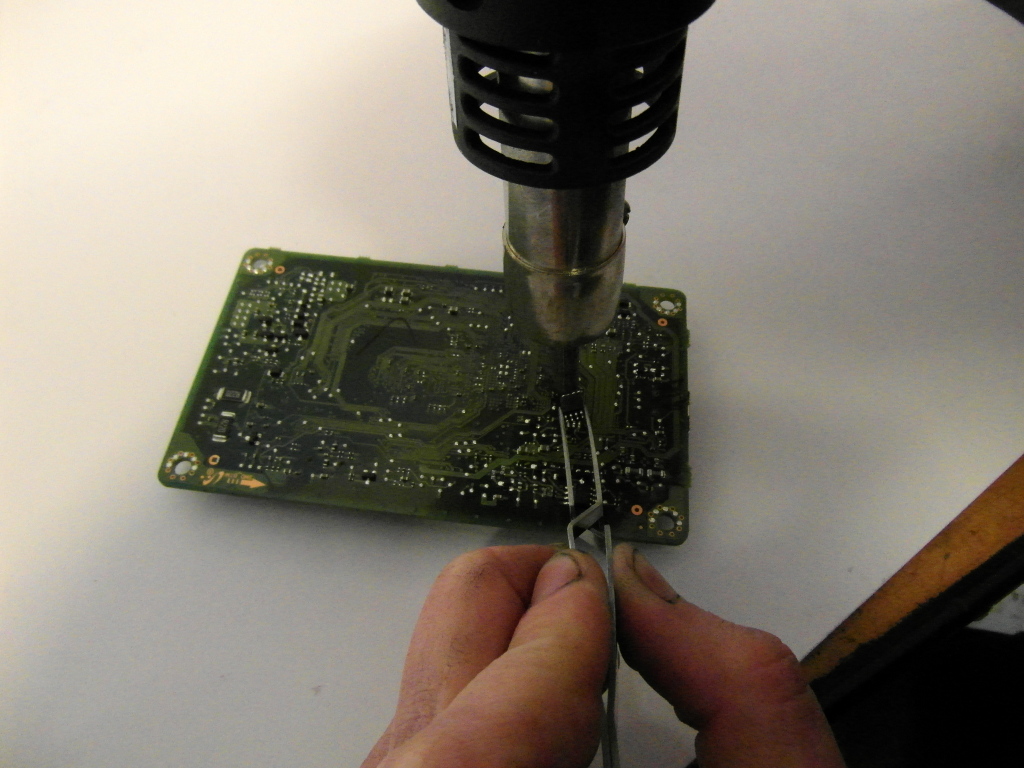

Выпаивание микросхемы 25q64

Рисунок 9.

Далее вы можете приобрести готовые прошитые микросхемы с оригиналом или с фиксом  у нас в интернет магазине (при заказе уточняйте что Вам нужно), впаять их на плату или прошить новые микросхемы, которые Вы можете приобрести нас в интернет магазине. Мы прошивали универсальным программатором микросхем Triton, приобрести Вы можете в нашем интернет магазине. Дамп вы можете попросить у нас. Мы прошивали новые микросхемы с помощью Тритона и панелек, у микросхем разные размеры корпусов, поэтому использовали адаптер на 180mil и адаптер 200mil, рисунки 10, 11.

Для принтера Samsung 4728 микросхема MX25l128 можно зашивать при помощи адаптера на 300mil, рисунок 12.

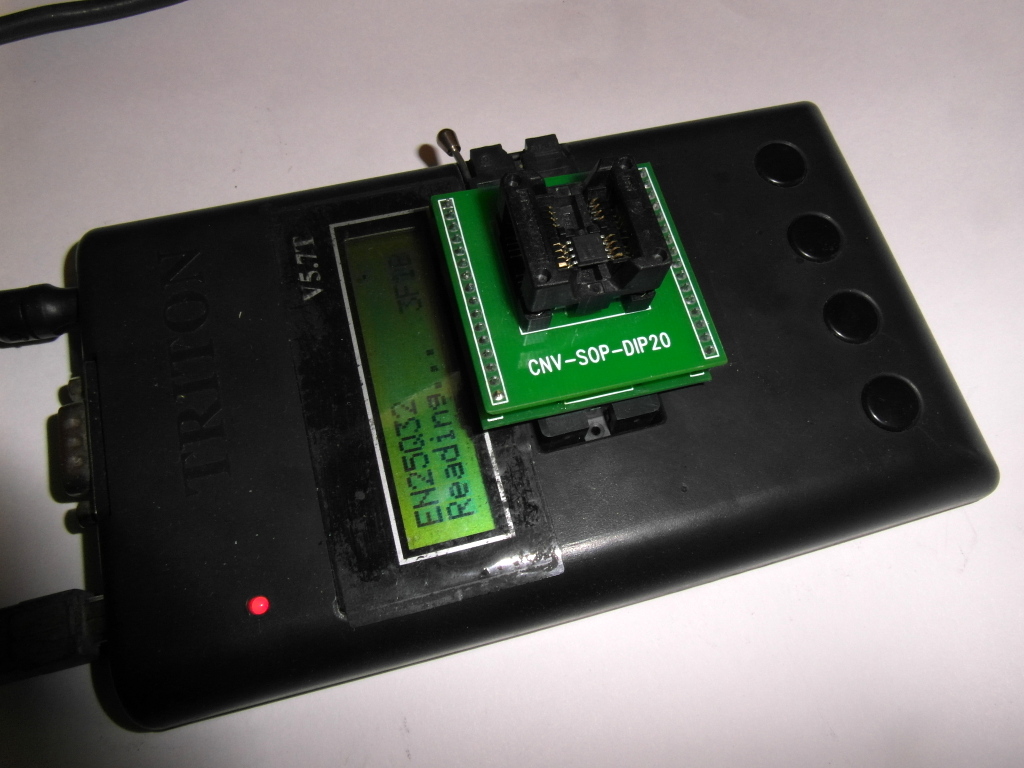

Прошивка микросхемы 25q32 тритоном

Рисунок 10.

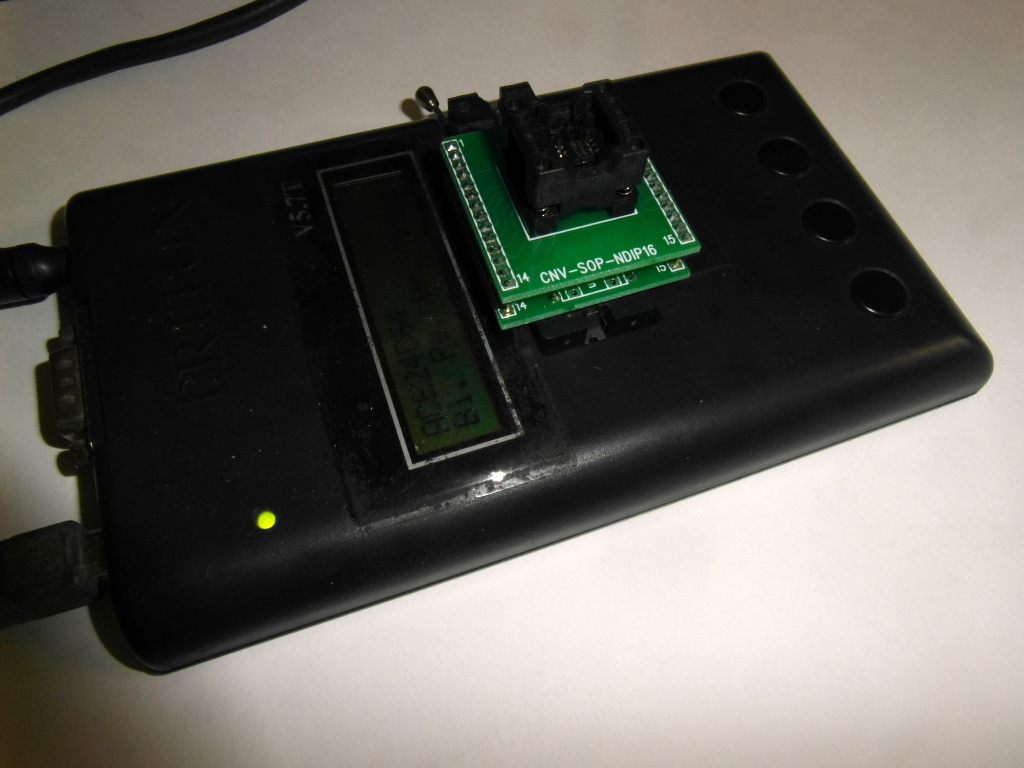

Прошивка микросхемы 24q64 тритоном

Рисунок 11.

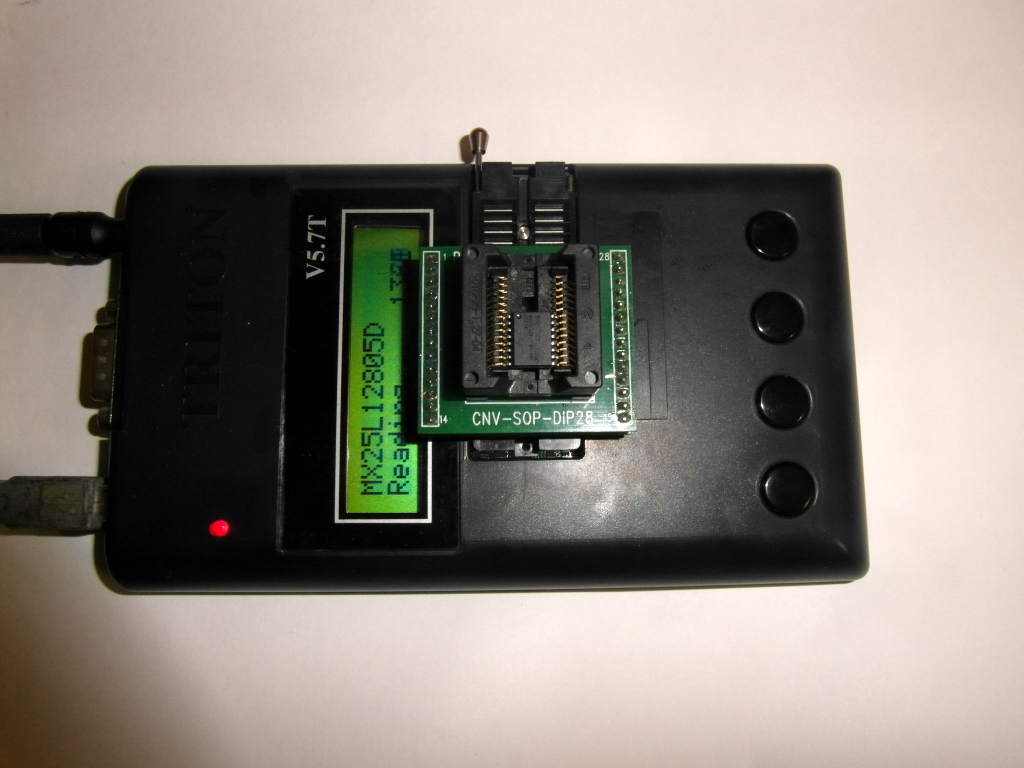

Прошивка микросхемы MX25l128

Рисунок 12.

Готовые микросхемы впаиваем на место, устанавливаем плату в принтер закручиваем болты подсоединяем шлейфа, рисунок 13.

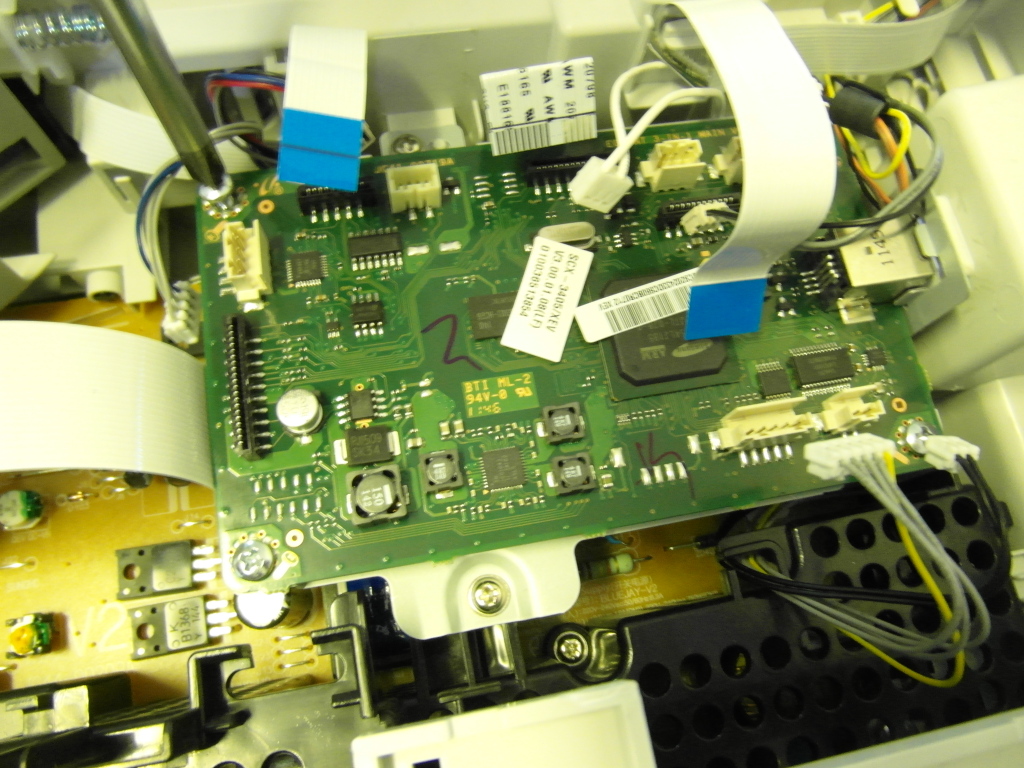

Установка готовой платы на место

Рисунок 13.

Заклеиваем, вынимаем чип, устанавливаем бумагу, включаем. Принтер должен выйти в готовность.
