В этой статье мы хотим показать как разбирается термоблок на Samsung CLP300.
Для начала откручиваем 4 болта, рисунок 1.
Рисунок 1.
Сдвигаем защелку и снимаем термоблок, рисунок 2.
Рисунок 2.
Обратите внимание на два датчика, разрывной и датчик температуры, рисунок 3.
Что бы проверить разрывной датчик нужно мультиметр выставить на 200 Ом, рисунок 3. Если показывает бесконечно большое сопротивление то, он не исправен. Снимайте его, ударом восстановите его в изначальное состояние, снова проверите мультиметром, он должен показывать нулевое сопротивление.
Что бы проверить датчик температуры нужно мультиметр выставить на 100 кОм и нагревать датчик сопротивление должно уменьшаться.
Рисунок 3.
Снимаем фиксаторы и откручиваем болты и датчик температуры, рисунок 4.
Рисунок 4.
Половиним термоблок, рисунок 5.
Рисунок 5.
Снимаем лампу накаливания, для этого снимаем фиксаторы и откручиваем болты. Легко снимаем тефлоновый вал, рисунок 6.
Рисунок 6.
Что бы проверить лампу накаливания нужно мультиметр выставить на 200 Ом, сопротивление должно быть примерно 30-50 Ом.
Обратите внимание на правильное расположение бушингов рисунок 7 , при неправильном расположении принтер будет трещать, бушинги плавиться.
Рисунок 7.

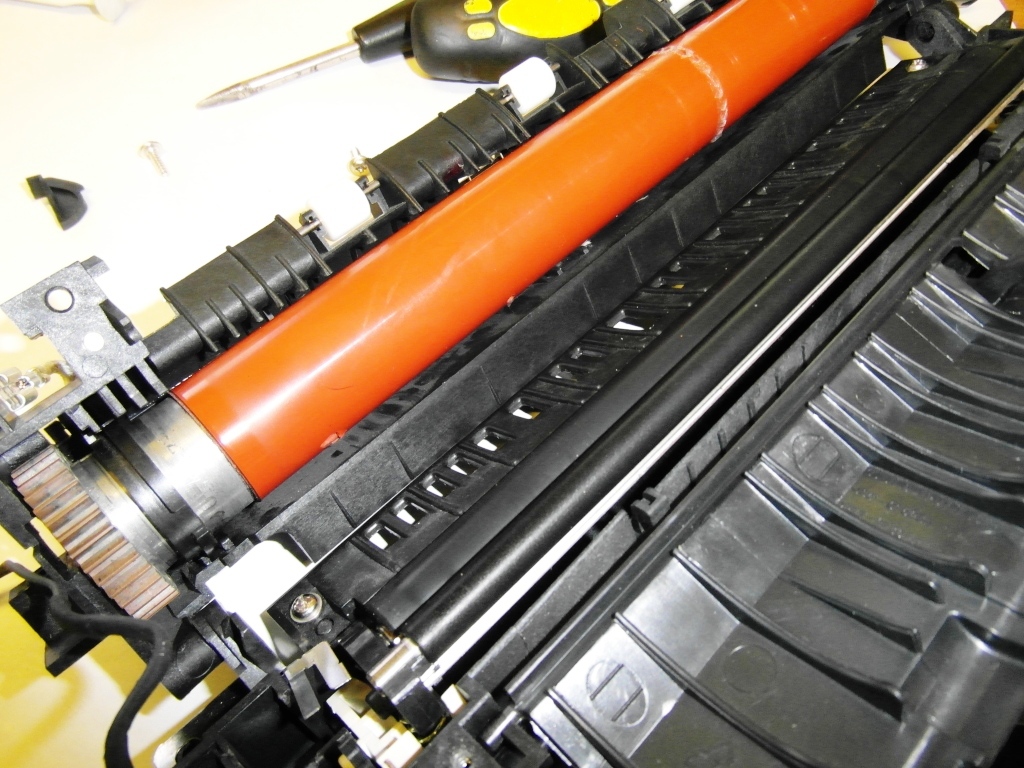

Собирается термоблок в обратном порядке. Лампу накаливания можно установить в последнюю очередь. Устанавливаем тефлоновый вал с бушингами в пазы, собираем две половины термоблока, рисунок 8.
Рисунок 8.
Прикручиваем два болта соединяющие две половины термоблока.
Устанавливаем на место лампу накаливания, надеваем фиксаторы и прикручиваем болты, устанавливаем на место датчик температуры, рисунок 9.
Рисунок 9.
Крутим шестеренку на тефлоновом вале, она должна легко крутиться, не трещать. Устанавливаем термоблок в принтер, прикручиваем болты. Включаем принтер и печатаем.
