Установка СНПЧ на Epson XP-103

Принцип установки СНПЧ для Epson XP-103 ничем не отличается от других моделей серии XP. В начале надо залить чернила, прокачать, а потом уже устанавливать в принтер. Подробнее рассмотрим в этой статье.



СНПЧ состоит из пластика и чипа, последовательность цветов в пластике могут не совпадать, нужно смотреть по шлейфу, если не совпадает, то вы можете поменять местами наклейки и пробки, рисунки 1, 2. Если вы хотите поменять местами доноры, смотрите статью по разборке пластика СНПЧ.

Неправильное расположение цветов в пластике СНПЧ

Рисунок 1.

Правильное расположение цветов в пластике СНПЧ

Рисунок 2.

Для заправки и прокачке вам потребуются СНПЧ для Epson XP-33/ 103/ 207, чернила, 4 шприца, рисунок 3.

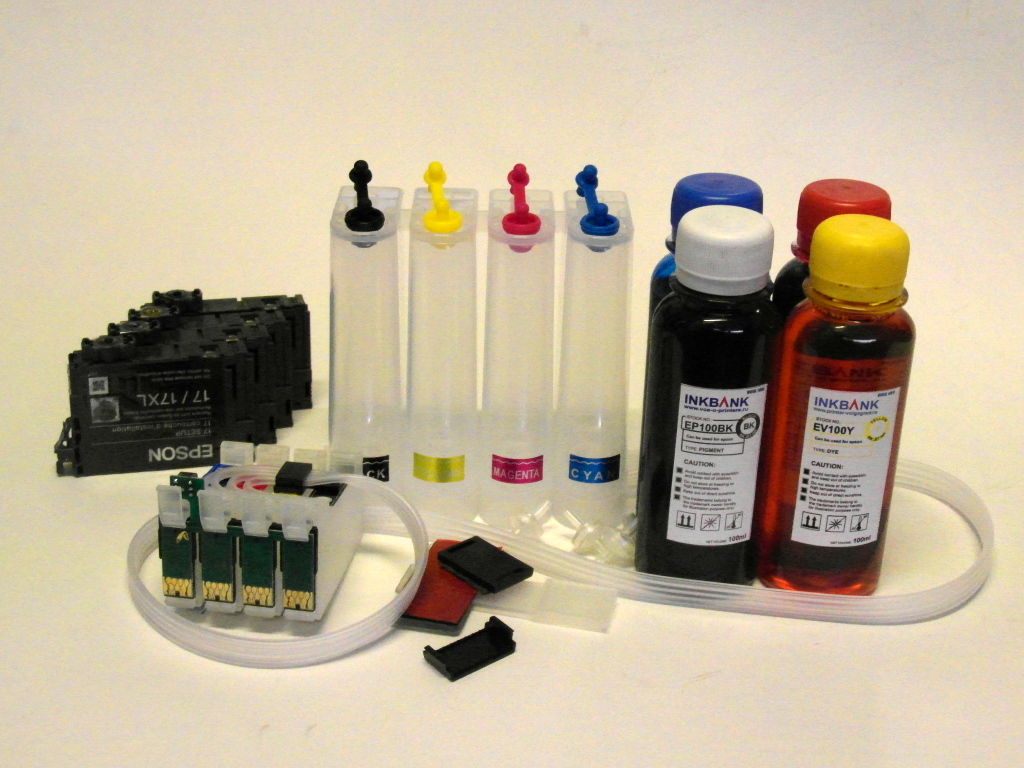

СНПЧ и чернила Epson XP серии

Рисунок 3.

Приобрести СНПЧ для Epson XP-33/ 103/ 207 вы можете в нашем интернет магазине.

Обратите внимание на то, что в черном цвете используется пигментные чернила, а в цветных водорастворимые, рисунок 4.

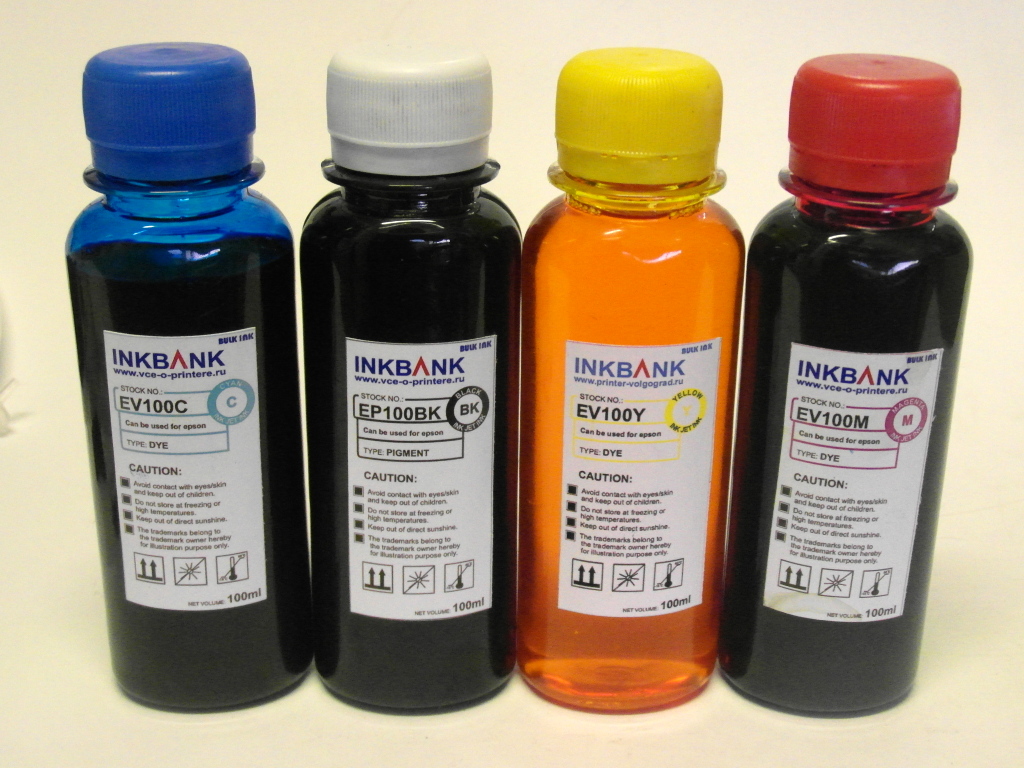

Чернила Epson XP серии

Рисунок 4.

Чернила для Epson XP-33/ 103/ 207 есть в наличии в интернет магазине.

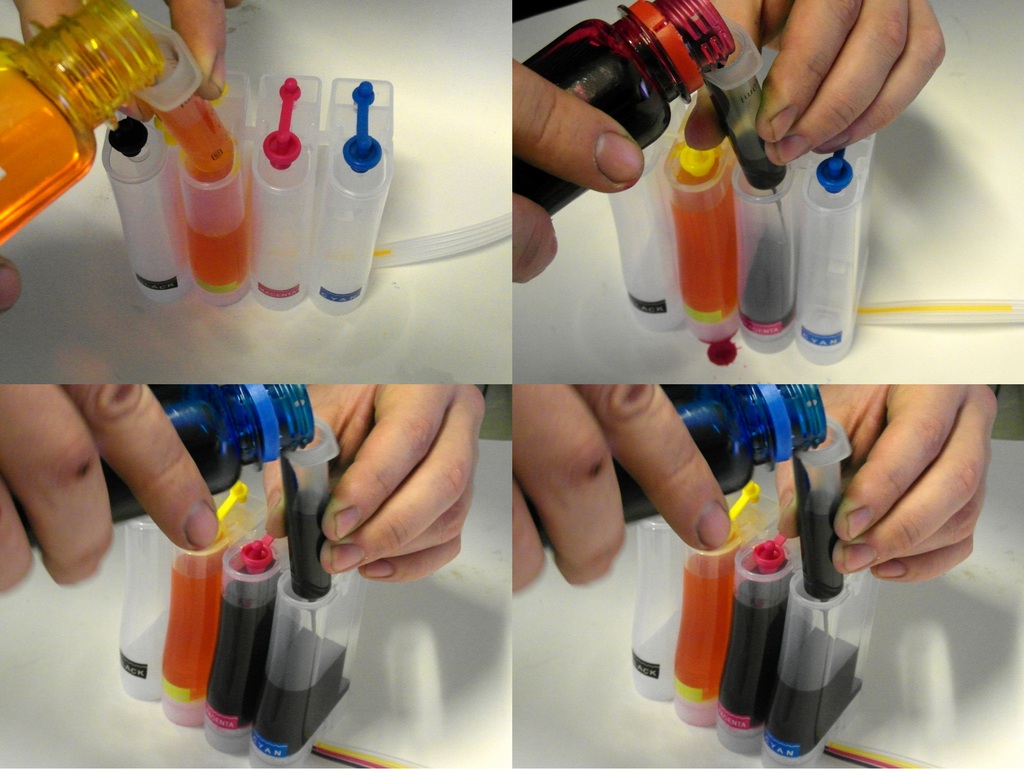

Начинаем заливать чернила в доноры СНПЧ, затыкаем воздушные отверстия, и наливаем полные банки. Вы можете наливать чернила шприцем, можете как мы вынуть поршень и наливать как через воронку, рисунок 5.

Заправка донеров Epson XP-103

Рисунок 5.

Закрываем заправочные и открываем воздушные отверстия, рисунок 6.

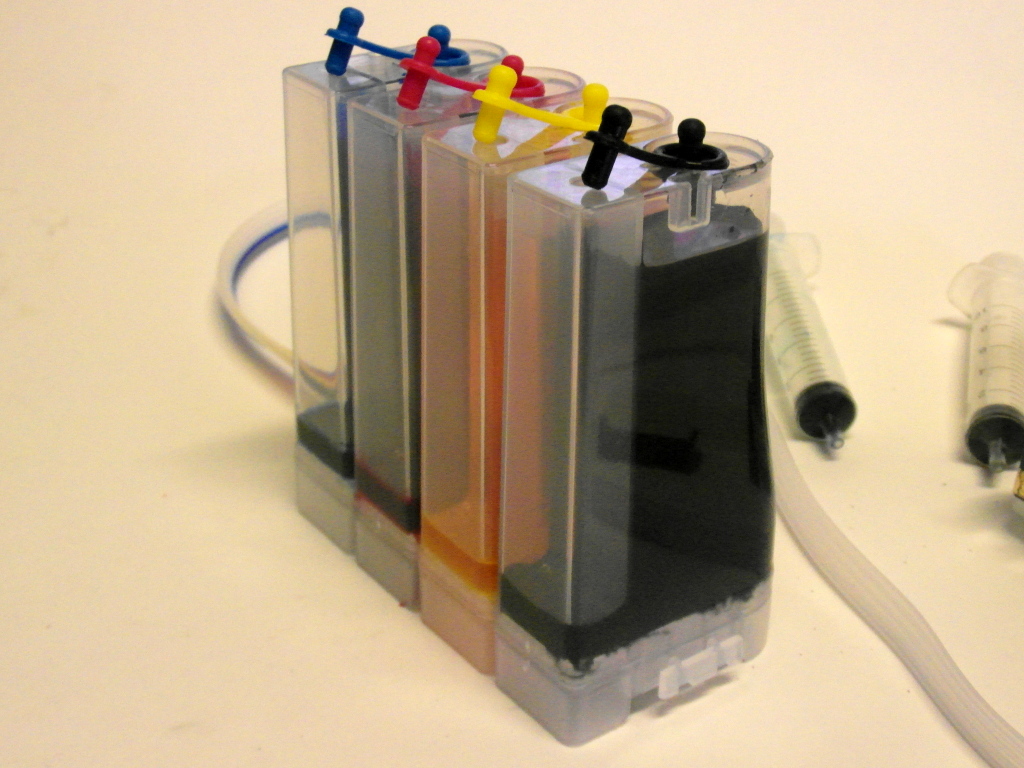

Открытые воздушные отверстия на донорах СНПЧ

Рисунок 6.

Для представления общей картины рекомендуем просмотреть другие статьи по установке СНПЧ:

Установка СНПЧ на Epson XP 33

Установка СНПЧ на Epson XP 207

Установка СНПЧ на Epson XP 303

Следующим этапом прокачаем чернилами шлейфа и картриджи СНПЧ, для этого вынимаем заглушки и прокачиваем шприцем, отверстия под заглушки с шприцем лучше приподнять что бы выкачать максимальное количество воздуха, желательно что бы воздуха не было вовсе, рисунок 7.

Прокачка СНПЧ Epson XP-103

Рисунок 7.

Прокачиваем все цвета, в результате у вас должно получиться как на рисунке 8.

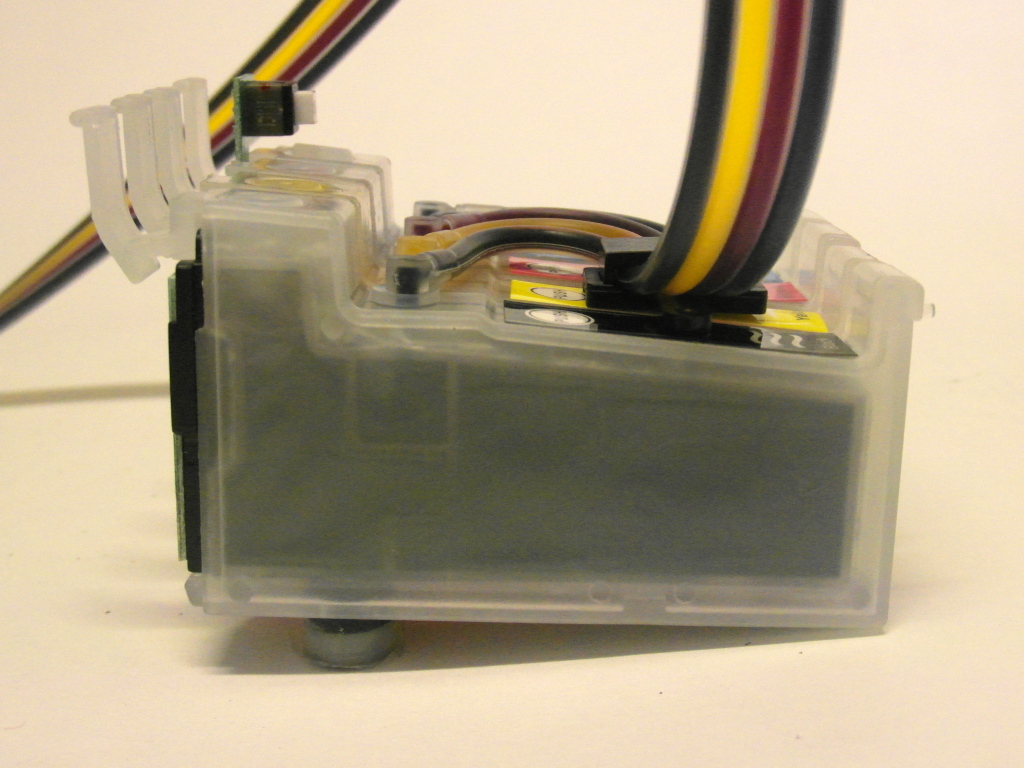

Уровень чернил в картридже СНПЧ Epson XP-103

Рисунок 8.

 СНПЧ прокачана, начинаем установку в принтер.

Включаем принтер, выводим в позицию замены чернил, вынимаем сетевой провод.
Вынимаем оригинальные картриджи и вставляем до щелчков картриджи СНПЧ.
Сдвигаем в крайнее левое положение каретку с картриджами, рисунок 9.

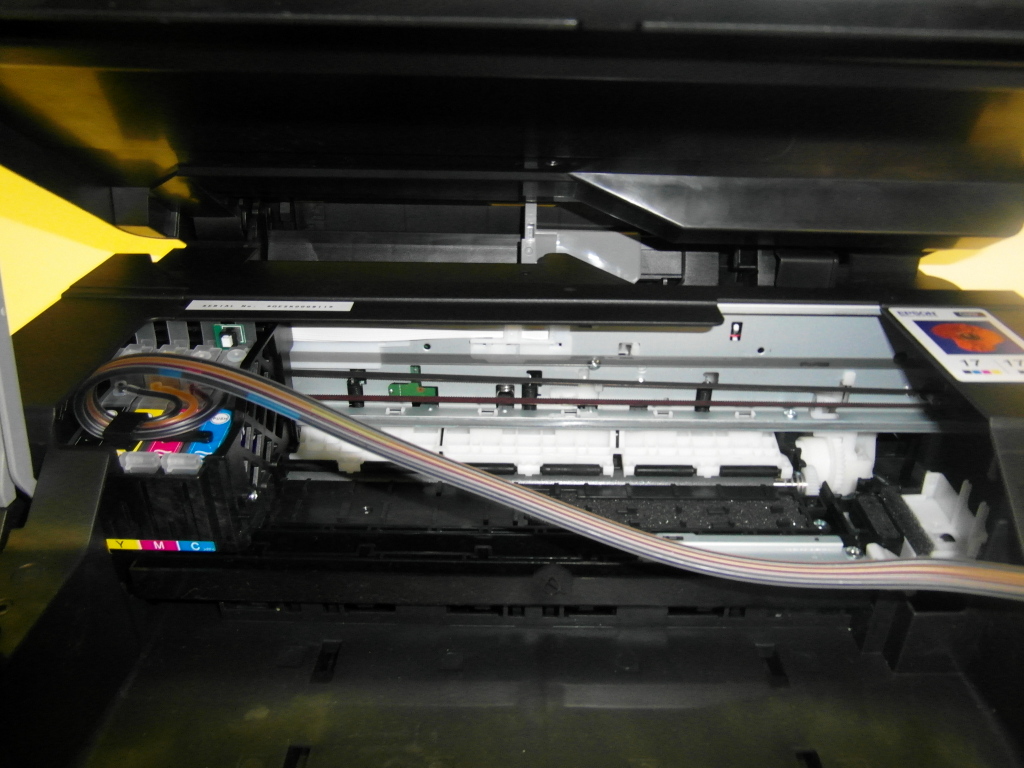

Прокладка шлейфа в Epson XP-103

Рисунок 9.

Для того что бы чип плотнее касался к контактам CSIC, советуем вставлять по краям блока картриджей вставлять зубочистки, рисунок 10, обе зубочистки нужно обломить как правая.

Улучшение контакта чипа

Рисунок 10.

Устанавливаем Т-образное крепление и в него вставляем шлейф в натяжку, рисунок 11.

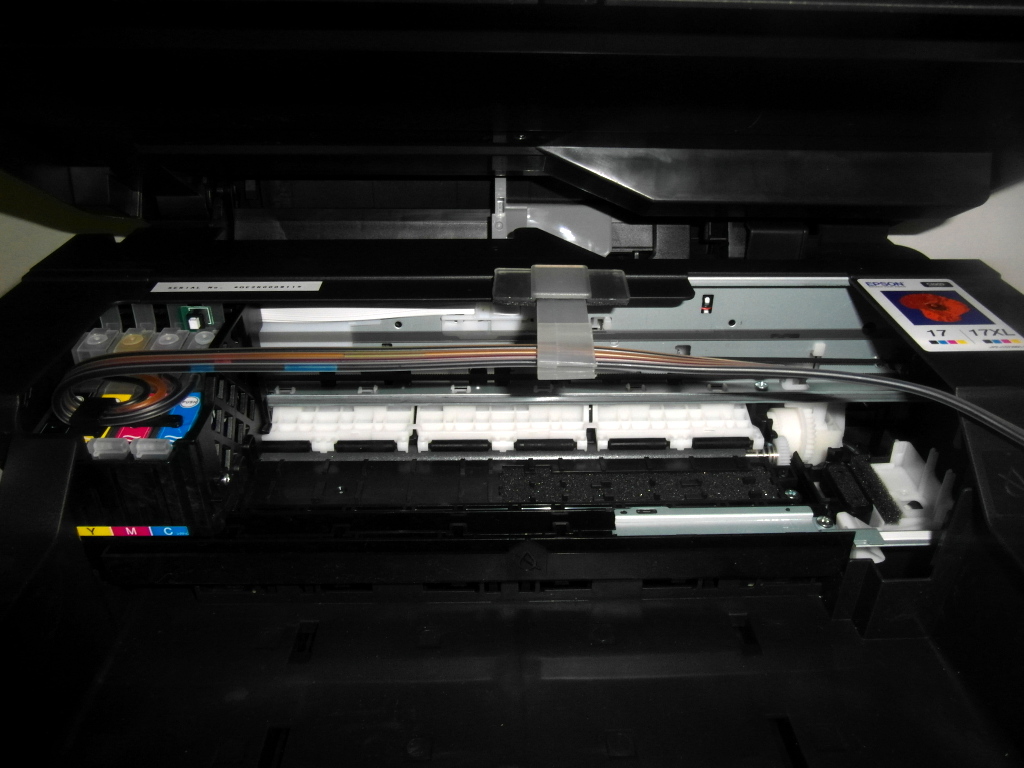

Крепление Т-переходника Epson XP-103

Рисунок 11.
.
Сдвигаем каретку в крайне правое положение, крепим держатель шлейфа к принтеру, зажимаем в него шлейф, рисунок 12.

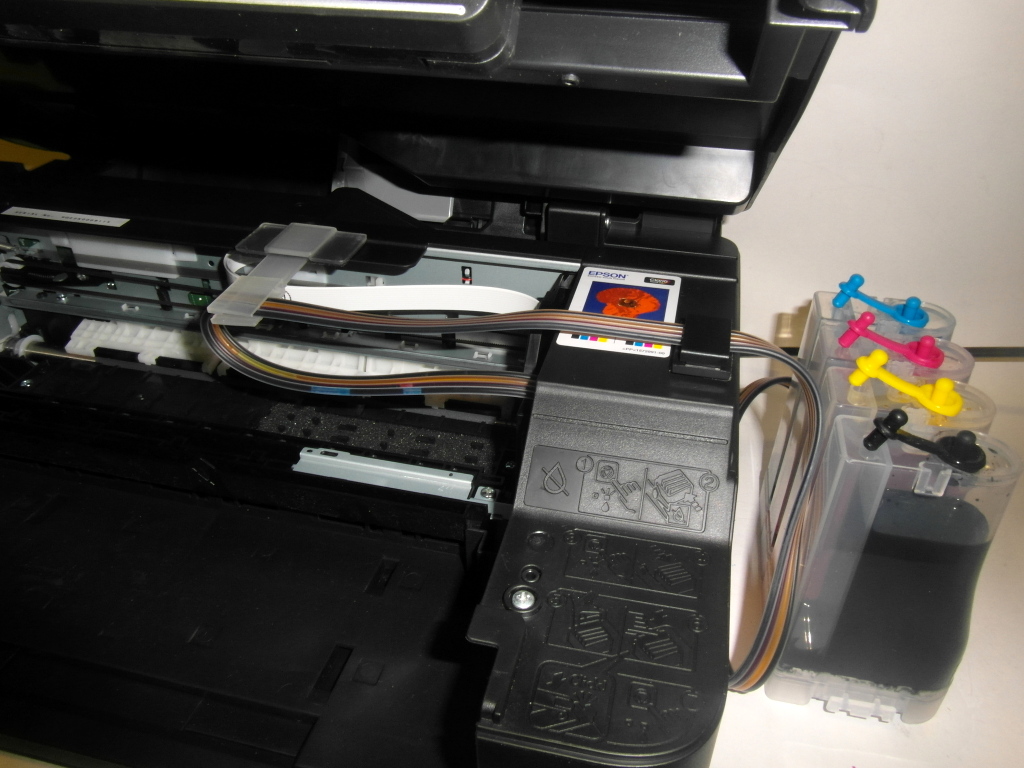

Крепление зажима шлейфа Epson XP-103
Рисунок 12.

Установка закончена, включаем принтер пускаем на печать, рисунок 13.

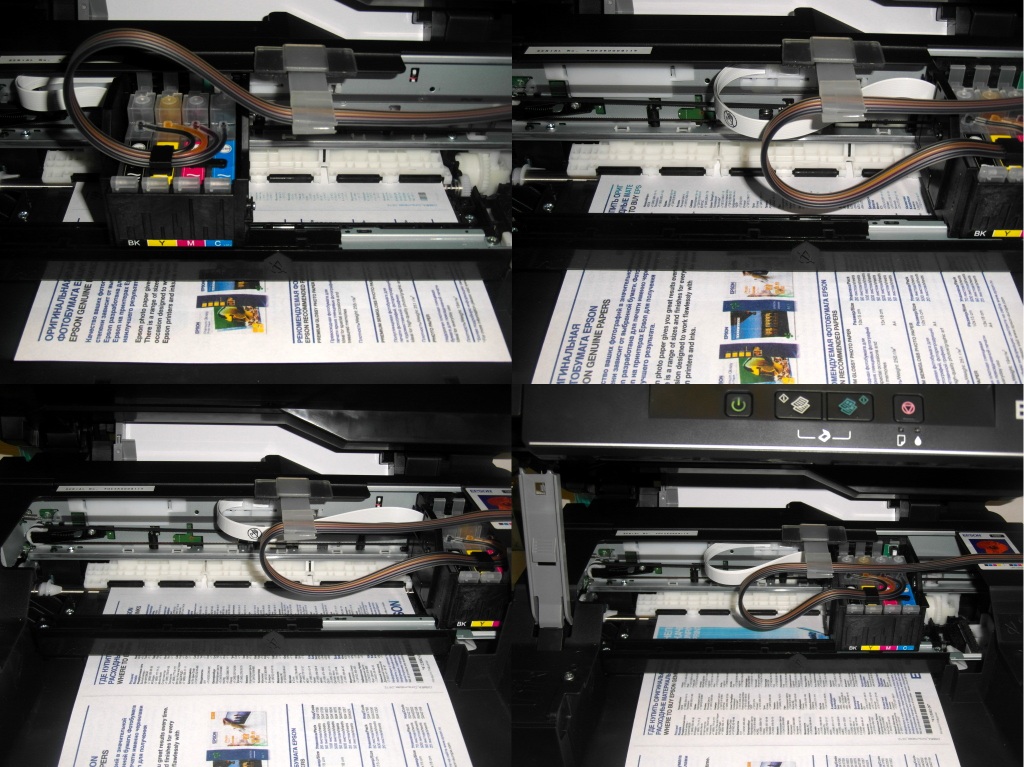

Epson XP-103 при печати копии

Рисунок 13.


Если вы видите, что шлейф мешает каретке можете подтянуть или ослабить его.
Воздушное отверстие в донорах должно быть открыто.

Если вы долго не печатали то возможно у вас подзасохла печатающая головка, в интернет магазине вы можете купить промывочную жидкость для пьезоструйной печатающей головки Epson.

Сброс счетчика чипа на СНПЧ Epson XP 103 лучше делать через компьютер, смотрите статью по установке, сбросу картриджей Epson.

Так же вы можете посмотреть нашу статью Epson с СНПЧ основные неисправности.
